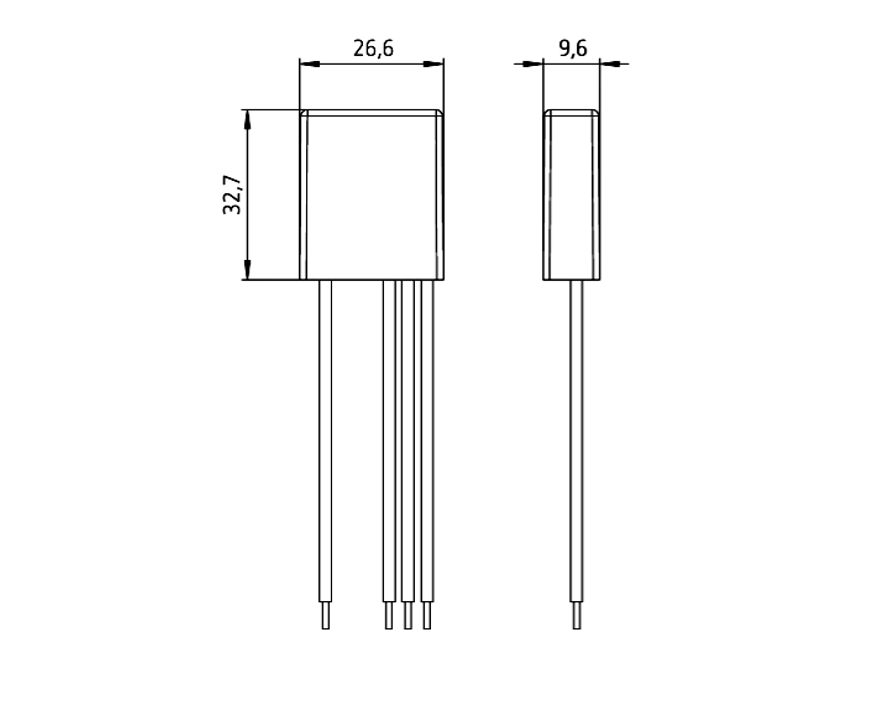

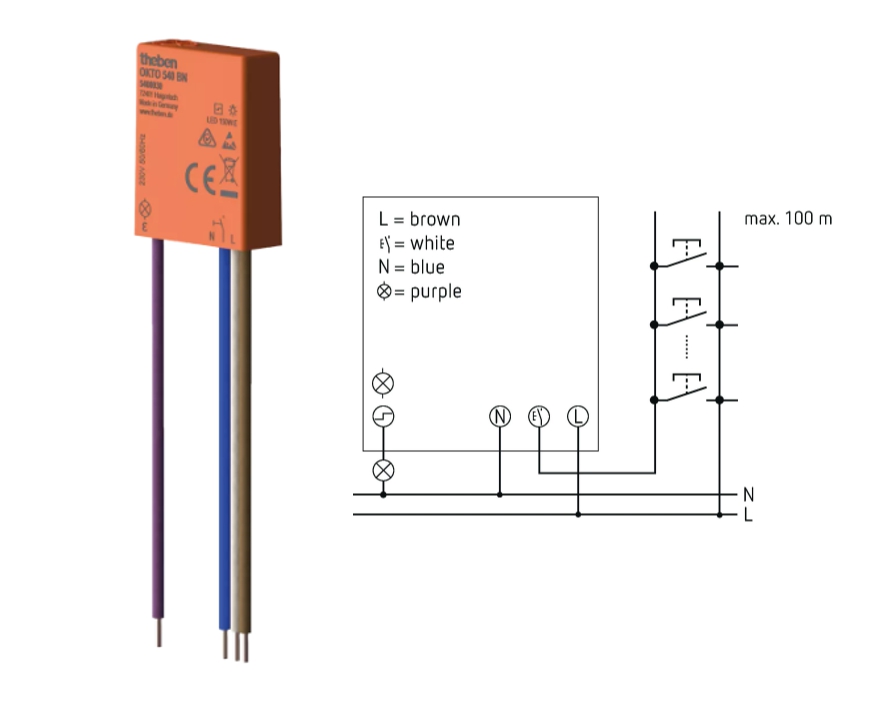

Mini Stromstoßschalter für bis 250W Miniatur 33x27x10mm Relais Bistabil

220V Relais Bistabiles Relais Tastrelais verhart in einer Position bei Ansteuerung z.B. über einen Taster. Elektromechanischer Stromstoßschalter  Funktion: Der Kontakt verharrt in einer Stellung wenn er z.B. durch einen Taster angesteuert wird, nächster Impuls z.B. durch Taster fällt er in die Ausgangsposition zurück usw. Typischer Einsatz: Beleuchtung etc. ..... Ansteuerung Spule: 230V 50Hz Steuerleistungsbedarf 4-5Watt Kontakt = 1 Schließer Kontakt Belastbarkeit bis max. 10A/250VAC max. 2300W Für Einbau in Verteilerdode bzw. Schalterdosen oder auch AP-Montage geeignet Handbetätigung bzw. Schaltstellungsanzeige  Einschaltdauer 100% (Zeitfunktion Nein) Schraubkontakte A1 - A2 = Steuerkontakte (Spule) 1 -   2 = Schaltkontakt (Schliesser) Abmessungen: 50mm x 26mm breit, 32mm tief

Stromstossrelais für die Hutschienen Montage  Funktion: Der Kontakt verharrt in einer Stellung wenn er z.B. durch einen Taster angesteuert wird, nächster Impuls z.B. durch Taster fällt er in die Ausgangsposition zurück usw. Typischer Einsatz: Beleuchtung etc. ..... Ansteuerung Spule: 230V 50Hz Steuerleistungsbedarf 5-6Watt Kontakt = 1 Schließer (1xEIN)  Kontakt Belastbarkeit bis max. 16A/250VAC max. 2300W 3600VA Für Einbau in Schaltschrank, Hausverteilung etc.  Handbetätigung bzw. Schaltstellungsanzeige  Einschaltdauer 100%  Zeitfunktion Nein Schraubkontakte A1 - A2 = Steuerkontakte (Spule) 1 -   2 = Schaltkontakt (Schliesser) Abmessungen:  B:82mm T:18mm (Sich.Automatenbreite) H:59mm

Stromstoßschalter für die Hutschienen Montage  für den Einbau in Schaltschrank  Funktion: Der Kontakt verharrt in einer Stellung wenn er z.B. durch einen Taster angesteuert wird, nächster Impuls z.B. durch Taster fällt er in die Ausgangsposition zurück usw. Typischer Einsatz: Beleuchtung etc. ..... Ansteuerung Spule: 220-240V 50Hz Steuerleistungsbedarf 5-6Watt Kontakt = 1 Schließer ( 1xEIN )  Kontakt Belastbarkeit bis max. 16A 250VAC max. 2300W 3600VA Für Einbau in Schaltschrank, Hausverteilung etc.  Handbetätigung bzw. Schaltstellungsanzeige  Einschaltdauer 100% Handbetätigung ja integriert ( Ein-Aus ) Schaltstellungsanzeige ja integriert Aufbau elektromechanisch üblichst Zeitfunktion Nein Schraubkontakte = + Schraubklemmen 1,5.. bis 6qmm A1 - A2 = Steuerkontakte (Spule) 1 -   2 = Schaltkontakt (Schliesser) Abmessungen:  B:82mm T:18mm ( Sich.Automatenbreite ) H:55mm  Stromstoßschalter für den Einbau in Schaltschränken ... auf eine übliche 35mm Hutschiene + Ideal um Beleuchtung im Haus, Gebäude usw. per Taster Ein bzw. Aus zu schalten + Die Ansteuerug erfolgt üblichst zB. im Treppenhaus über 220-240VAC Taster ( geschaltet Phase somit auf A1 ) oder auch per + Handbetätigung ja integriert ( Ein-Aus )

Stromstossrelais bzw. Stromstoßrelais bzw. Treppenhausrelais für die Montage z.B. in Hohlwanddose oder Schalterdose bzw. Unterverteiler usw.  Kontaktschaltung mittels klassischem internen potenzialfreiem Relais  Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais 1 Schliesser-Kontakt   potenzialfreier Kontakt Einsatz 10A bis 2000W  6V ... 250V  Universal-Steuerspannung 8..230V UC am Steuereingang +A1/-A2  oder 230V mit bis zu 5 mA Glimmlampenstrom am Steuereingang (L)/-A2(N) Technische Daten:     Elektromechanischer Stromstoßschalter Funktion: Der Kontakt verhart in einer Stellung wenn er z.B. durch einen Taster angesteuert wird, nächster Impuls z.B. durch Taster fällt er in die Ausgangsposition zurück usw.    Typischer Einsatz: Beleuchtung etc. ..... Versorgungsspannung: 230VAC primär  Ansteuerung Eingang Spule: 220-240V 50Hz oder auch  8V...230V AC oder auch DC ( somit 12V DC + AC oder 24V DC + AC oder 220V geeignet )  Kontakt = 1 Schließer (1xEIN) 10A  1x Schließer Kontakt  Belastbarkeit bis max. 10A/250VAC max. 2000W  Schraubkontakte   Für Einbaumontage z.B. in Schalterdose Abm.: 45mm lang, 55mm breit, 18mm tief  Gewicht: 0,43kg

220V Stromstoßschalter Relais Bistabiles Relais Tastrelais verhart in einer Position bei Ansteuerung z.B. über einen Taster. Elektromechanischer Stromstoßschalter  Funktion: Der Kontakt verharrt in einer Stellung wenn er z.B. durch einen Taster angesteuert wird, nächster Impuls z.B. durch Taster fällt er in die Ausgangsposition zurück usw.  Typischer Einsatz: Beleuchtungstechnik Treppenhaus usw.  Ansteuerung Spule: 230V 50Hz Kontakt = 1 Schließer ( 1x EIN-AUS )  Kontakt Belastbarkeit bis max. 10A 250VAC max. 2300W Für Einbau in Verteilerdose bzw. Schalterdosen oder auch AP-Montage geeignet Einschaltdauer 100% (Zeitfunktion Nein)  Schraubkontakte A1 - A2 = Steuerkontakte (Spule) 1 -   2 = Schaltkontakt (Schliesser) Abmessungen: 45mm x 45mm / 22mm Bautiefe Lieferung ohne Schalterdose !  ( Dies dient nur der Darstellung das es in eine Schalterdose passt )  Extra klein für Verteilerdose rund in der Wand. Elektromechanischer Stromstoßschalter Funktion: Der Kontakt verhart in einer Stellung wenn er z.B. durch einen Taster angesteuert wird, nächster Impuls z.B. durch Taster fällt er in die Ausgangsposition zurück usw. Typischer Einsatz: Beleuchtung Treppenhäuser usw. Dieses kleine Bauform ist in 2-Ausführungen erhältlich ( siehe auch im Register " Ähnliche oder BstNr unter Suche ) : Bst Nr 47-826-06120 = 12V AC Wechselstrom Spule ( Kontakt 10A 250V )  Bst Nr 47-826-06100 = 220-240V AC Wechselstrom Spule ( Kontakt 10A 250V )

12V Stromstoßschalter Relais Bistabiles Relais Tastrelais verhart in einer Position bei Ansteuerung z.B. über einen Taster. Elektromechanischer Stromstoßschalter  Funktion: Der Kontakt verharrt in einer Stellung wenn er z.B. durch einen Taster angesteuert wird, nächster Impuls z.B. durch Taster fällt er in die Ausgangsposition zurück usw.  Typischer Einsatz: Beleuchtungstechnik Treppenhaus usw.  Ansteuerung Spule: 12V AC 50Hz   ( 8-16V AC )  Kontakt = 1 Schließer ( 1x EIN-AUS )  Kontakt Belastbarkeit bis max. 10A 250VAC max. 2300W Für Einbau in Verteilerdose bzw. Schalterdosen oder auch AP-Montage geeignet Einschaltdauer 100% (Zeitfunktion Nein)  Schraubkontakte A1 - A2 = Steuerkontakte (Spule) 1 -   2 = Schaltkontakt (Schliesser) Abmessungen: 45mm x 45mm / 22mm Bautiefe Lieferung ohne Schalterdose !  ( Dies dient nur der Darstellung das es in eine Schalterdose passt )  Extra klein für Verteilerdose rund in der Wand. Elektromechanischer Stromstoßschalter Funktion: Der Kontakt verhart in einer Stellung wenn er z.B. durch einen Taster angesteuert wird, nächster Impuls z.B. durch Taster fällt er in die Ausgangsposition zurück usw. Typischer Einsatz: Beleuchtung Treppenhäuser usw. Dieses kleine Bauform ist in 2-Ausführungen erhältlich ( siehe auch im Register " Ähnliche oder BstNr unter Suche ) : Bst Nr 47-826-06120 = 12V AC Wechselstrom Spule ( Kontakt 10A 250V )  Bst Nr 47-826-06100 = 220-240V AC Wechselstrom Spule ( Kontakt 10A 250V )

Stromstossrelais für die Hutschienen Montage  Funktion: Der Kontakt verharrt in einer Stellung wenn er z.B. durch einen Taster angesteuert wird, nächster Impuls z.B. durch Taster fällt er in die Ausgangsposition zurück usw. Typischer Einsatz: Beleuchtung etc. ..... Ansteuerung Spule: 24VAC 50Hz Wechselstrom Steuerleistungsbedarf 5-6Watt Kontakt = 1 Schließer (1xEIN)  Kontakt Belastbarkeit bis max. 16A/250VAC max. 2300W 3600VA Für Einbau in Schaltschrank, Hausverteilung etc.  Handbetätigung bzw. Schaltstellungsanzeige  Einschaltdauer 100%  Zeitfunktion Nein Schraubkontakte A1 - A2 = Steuerkontakte (Spule) 1 -   2 = Schaltkontakt (Schliesser) Abmessungen:  B:82mm T:18mm (Sich.Automatenbreite) H:59mm

12VAC Stromstossrelais für die Hutschienen Montage  Funktion: Der Kontakt verharrt in einer Stellung wenn er z.B. durch einen Taster angesteuert wird, nächster Impuls z.B. durch Taster fällt er in die Ausgangsposition zurück usw. Typischer Einsatz: Beleuchtung etc. ..... Ansteuerung Spule: 12VAC 50Hz Wechselstrom ( Range 8-16V AC )  Steuerleistungsbedarf 5-6Watt Kontakt = 1 Schließer (1xEIN)  Kontakt Belastbarkeit bis max. 16A/250VAC max. 2300W 3600VA Für Einbau in Schaltschrank, Hausverteilung etc.  Handbetätigung bzw. Schaltstellungsanzeige  Einschaltdauer 100%  Zeitfunktion Nein Schraubkontakte A1 - A2 = Steuerkontakte (Spule) 1 -   2 = Schaltkontakt (Schliesser) Abmessungen:  B:82mm T:18mm (Sich.Automatenbreite) H:59mm

12V-AC Relais für die Hutschienen Montage ( 12V AC = Wechselstromrelais )  Funktion: Der Kontakt ( Schließer = NO ) wird geschlossen wenn eine 12VAC = Wechselstromspannung angelegt wird Sobals die 12VAC an der Spule ( A1/ A2 ) weg genommen wird  fällt der Schließerkontakt in seine  Ausgangsposition OFF zurück  Typischer Einsatz: Klingelanlagen, Siedle, Beleuchtung usw.  Ansteuerung Spule: 12VAC 50Hz Wechselstrom ( Range 8-16V AC )  Steuerleistungsbedarf 5-6Watt Kontakt = 1 Schließer (1xEIN)  Kontakt Belastbarkeit bis max. 16A/250VAC max. 2300W 3600VA Für Einbau in Schaltschrank, Hausverteilung etc.  Handbetätigung bzw. Schaltstellungsanzeige  Einschaltdauer 100%  Zeitfunktion Nein Schraubkontakte A1 - A2 = Steuerkontakte (Spule) 1 -   2 = Schaltkontakt (Schliesser = NO ) Abmessungen:  B:82mm T:18mm (Sich.Automatenbreite) H:59mm

12V-220V Universal Relais 12V 24V 36V 48V 230V ACDC 1-Wechsler bis 10A 250V geeignet für AC oder DC Spannung Kontaktschaltung mittels klassischem internen potenzialfreiem Relais  Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais 1x Wechslerkontakt = 1x UM    potenzialfreier Kontakt Einsatz 10A bis 2000W  6V ... 250V  Universal-Steuerspannung 12..230V AC oder DC am Steuereingang +A1/-A2  Schaltrelais mit extrem großen Weitbereichseinsatz Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung Universal-Steuerspannung 8..230V. Sehr geringes Schaltgeräusch.Installationsrelais Universalspannungsrelais typischer Einsatz 12VAC / 12VDC / 24VAC / 24VDC / 36VAC / 36VDC / 48VDC / 48VAC / 220VAC / 230VAC / 240VAC Schaltrelais UC. 1 Wechsler potenzialfrei 10A/250V AC Kein Stand-by-Verlust. Für Einbau und AP-Montage. Abmessungen : 45mm lang / 45mm breit / 18mm tief. Technische Daten: Anschluss: Schraubklemme Kontaktart: 1x Wechsler = 1x UM Kontakt  Nennspannung: 12V-230V AC oder DC somit auch 12V 24V 36V 48VC 70V 115V 120V 125V 150V 220V 230VSchaltspannung max.: 250VAC / Schaltstrom max.: 10A / Max. Schaltleistung: 2000W erfüllt dalle derzeiten Normen : Richtlinie 2014/35/EU - 2014/30/EU - 2011/65/EU DIN EN60669-1: 2019-03 DIN EN60669-2-1: 2010-03 / DIN EN IEC 61000-6-1: 2019-11 DIN EN 61000-6-3: 2011-09 EN50581: 2012
