Magnetkontakt Reedkontakt NC Öffner Mini Reedschalter 17x8x5mm Weiss

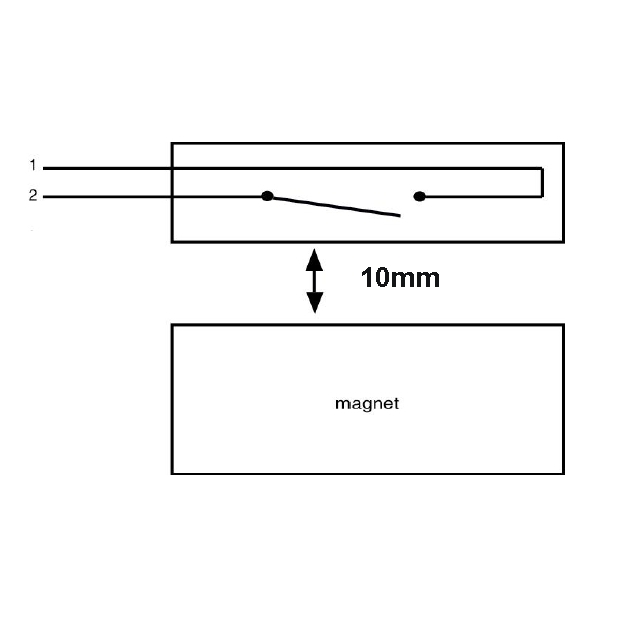

Reedkontakt mit Wechslerkontakt bzw. Umschaltkontakt somit als Arbeitskontakt (NO) oder als Ruhekontakt (NC) verwendbar. Technische Daten: 3x Schraubanschlüsse (COM - NC - NO) Kontakte: 1x UM (Wechslerkontakt) = 1x NC und 1x NO 1x NO = Schliesserkontakt integriert 1x NC = Öffnerkontakt integriert Belastbarkeit: typisch 30V 300mA Belastbarkeit maximal 100VDC 500mA Temperaturbereich: -20°C - +65°C Abmessungen ca. 14 x 65mm (siehe Zeichnung) Befestigungsart: schrauben oder kleben Schraubbefestigung oder mit doppelseitigem Klebeband Schaltabstand: 3-15mm ( Operating distance Öffnung: 15 mm max.)  Farbe: Weiss Gewicht: 33g Lieferung : 1x Magnet und 1x Reedkontakt Zusatzinfo:  Alternativ gibt es diesen Reedkontakt auch in einer Kabelversion = Art-Nr 47-824-00095 mit NC-NO Kontakt also Wechslerkontakt ( siehe unter Rubrik ähnlichen .. oder Nr unter Suche eingeben )

ABUS FU8320W Secvest Funk Öffnungsmelder für FEnster oder Türen weiss 868MhzNur passend zu ihrer Fink-Alarmanlage von Abus  Secvest, Terxon Der Funk-Öffnungsmelder ist eine Komponente der Secvest 2WAY und ist auch für die Terxon mit einem Funkerweiterungsmodul geeignet. Unbefugtes Öffnen von Türen und Fenstern wird von einem Magnetkontakt detektiert und an die Funk-Alarmzentrale gemeldet. Der optimale Montageort des Funk-Öffnungsmelders ist in der Mitte Ihres Tür- bzw. Fensterrahmens. Auch eine Montage am unteren Fensterrahmen ist möglich, wenn das Fenster bei gesichertem Magnetkontakt gekippt werden soll. Der Funk-Öffnungsmelder besteht aus einem Melder und einem Magnet. Diese werden parallel zueinander - in einem Abstand zwischen 3 und 10 mm - angebracht. Der Melder löst aus, sobald sich dieser Abstand vergrößert. Der Funk-Öffnungsmelder für die Secvest 2WAY ist in elegantem Weiß und in Braun erhältlich. Beim verdrahteten Anschluss zusätzlicher Zonen haben Sie die Wahl zwischen der NC-Verdrahtung und der DEOL-Verdrahtung. Für letztere sind im Lieferumfang integriert: ein Linienwiderstand (2k2) und ein Alarmwiderstand (4k7).  Die zusätzliche Meldezone verbinden Sie zum Beispiel mit einem passiven Glasbruchmelder. So schützen Sie das Fenster nicht nur vor unbefugtem Öffnen, sondern werden auch bei Glasbruch alarmiert. Weitere Einstellungen, wie das Deaktivieren der LED oder der Einsatz des Melder als reines Funkmodul sind mit Steckbrücken möglich. Zuverlässige Alarmierung im EinbruchsfallDer Funk-Öffnungsmelder detektiert und meldet das unbefugte Öffnen von Türen und Fenstern mithilfe eines Magnetkontakts. Bei einem Vorfall informiert er die Funk-Alarmzentrale, die daraufhin die entsprechen eingestellte Alarmierung auslöst.Detektion und MeldungDas Produkt besteht aus einem Melder und einem Magnet. Diese werden parallel zueinander am beweglichen Teil von Fenster oder Tür sowie am Fenster- bzw. Türrahmen angebracht. Der Melder löst aus, sobald sich der Abstand zwischen den beiden Kontaktstellen durch ein Öffnen von Fenster oder Tür vergrößert. Damit ein Fenster bei geschlossenem Magnetkontakt dennoch gekippt werden kann, ist auch eine Montage am unteren Fensterrahmen möglich.Noch mehr Schutz mit zusätzlichen verdrahteten AlarmzonenDer Funk-Öffnungsmelder ermöglicht zudem eine Verdrahtung mit zusätzlichen Meldern, die den Einbruchschutz wirksam erweitern. So kann der Melder beispielsweise mit einem passiven Glasbruchmelder verbunden werden, der auf der Fensterscheibe angebracht werden kann und detektiert, wenn jemand das Fenster einschlägt. Der Funk-Öffnungsmelder für die Secvest Funkalarmanlage ist in den Farben weiß erhältlich Art.-Nr.:FU8320WFarboptionen:---Produktgruppe:MelderEinsatzbereiche:InnenraumFarbe:weißVdS Klasse:sonstigeMechanischer Schutz:NeinTechnik:ElektronikAbsicherungsart:EinbruchschutzVdS Anerkennungs-Nr.:H 110004Abmessungen:(BxHxT) 33x89x29 mmAnschlüsse:Schraubterminal (CC)Batterie - Typ:3 V CR2 Li/MnO2Breite:33 mmDetektionsverfahren:MagnetfeldmessungFunkfrequenz:868,6625 MHzFunkleistung:10 mWGehäusematerial:ABSHöhe:89 mmKompatibel zu:Secvest, Terxon,Länge:29 mmLeistungsaufnahme:0,09 WBatterie - max. Batterielebensdauer:2 Jahr(e)Max. Betriebstemperatur:55 °CMax. Reichweite Senden (Freifeld):100 mMax. Reichweite Senden (Gebäude):30 mMin. Betriebstemperatur:-10 °CModulation:FMMontageort:Fenster, TürenNettogewicht:0,076 kgSabotageüberwachung:JaSensortyp:Reed-KontaktSicherheitsgrad:2Spannungsüberwachung:JaSpannungsversorgung DC:3 VStatusanzeige:JaStromaufnahme:30 mAUmweltklasse:IZertifizierungen:VdS home, konform gemäß EN 50131-1

Reedkontakt Magnetkontakt Erfassungsbereich bis max 12mm Der Ein-/Aufbau Öffnungsmelder ist ein Magnetkontakt mit dem Sie Türen und Fenster absichern. Unbefugtes Öffnen wird detektiert Relais oder Alarmzentrale, Steuerungseinheit usw.  Universell verwendbar, besteht aus einem Magnetkontakt und einem ALNICO Magnet. Diese werden entweder parallel, stirnseitig oder orthogonal zueinander in einem Abstand angebracht Der Stromkreis dieses NC-Öffnungsmelders ist im Ruhezustand geschlossen 4-adrig verkabelt  Vergrößert sich der Abstand zwischen Reed und Magnet, wird der Stromkreis unterbrochen und ein Alarm gemeldet Der Melder ist vor Sabotage geschützt Optimaler Montageort ist die Mitte Ihres Tür- bzw. Fensterrahmens. Auch eine Montage am unteren Fensterrahmen ist möglich, wenn ein bestimmtes Fenster bei gesichertem Magnetkontakt gekippt werden soll Der Melder ist sowohl für die Aufputz- als auch für die Unterputzmontage geeignet Der Öffnungsmelder ist VdS-B zertifiziert Dieses Magnetkontakt ist ein kombinierter Einbau-/Aufbau-Reedkontakte (mit NC-Kontakt) Diesen Öffnungsmelder zeichnet aus: kleinere Schaltabstände max Abstand Längs bis 5..12mm, und quer 2-6mm. extrem hohe Verschleißfestigkeit und einfache Montage. Durch die flexible Befestigungsart sind diese Magnetkontakte für jeden Anwendungsbereich geeignet. Die Magnetkontakte sind als Einbau- oder als Aufbauvariante verwendbar. Snap In-Aufbaugehäuse Magnetkontakt bzw. Reedkontakt für Einlaß- oder Aufbau mit Snap In-Aufbaugehäuse. Sabotageschleife bereits integriert. Kontakt bei anliegendem Magnet geschlossen. Siehe auch weitere Bilder Schaltplan  Funktion: Funktion = NC = Normal Close ( Wenn Magnet nah dran ist ist Schalter geschlossen ) Funktion = ( Wenn Magnet weg ist ist der Schalter geöffnet ) Technische Daten:  Material ABS Kunststoff 5m Anschlussleitung bereits fest integriert Schutzart IP67  VDS-Zulassung G199528 - VDS-Klasse B Material ABS Kunststoff  4m Anschlussleitung LIYY 4x0,14qmm ( Rundkabel Weiss DM: 3,0mm ) Abmessungen: Reedrundkontakt: Durchmesser : 8,0mm Länge: 30mm Magnet : ALNICO Durchmesser: 8,0mm Länge: 30mm  Aufbaugehäuse: L:43mm B:11,5mm H:12mm / Festes Kabel bereits im Schalter integriert mit Sabotageschleife Belastbarkeit des Kontaktes: 10VA ( typisch Einsatz bis 60V max 500mA) Schaltleistung: 5Watt typisch max 10VA Farbe: Weiss Reinweiss  Lieferung: Reedkontakt inkl. 2 Aufbaugehäuse somit auch für Magnet für 4 Unterlegplatten je nach Fenster-, oder Türrahmen   Erklärung übliche Funktionsweiße dieser NC-Kontakte :    Auszugehen ist ja immer davon das ein Fenster oder eine Tür geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte
