Magnetkontakt Reedkontakt NC Öffner VDS-B mit 4m Kabel Reedschalter
12,50 €*
% 14,50 €* (13.79% gespart)Sofort verfügbar, Lieferzeit: 2-4 Tage
Artikelnummer: 79-223-04530
Produktinformationen "Magnetkontakt Reedkontakt NC Öffner VDS-B mit 4m Kabel Reedschalter"
Reedkontakt Magnetkontakt Erfassungsbereich bis max 12mm
- Der Ein-/Aufbau Öffnungsmelder ist ein Magnetkontakt mit dem Sie Türen und Fenster absichern.
- Unbefugtes Öffnen wird detektiert Relais oder Alarmzentrale, Steuerungseinheit usw.
- Universell verwendbar, besteht aus einem Magnetkontakt und einem ALNICO Magnet.
- Diese werden entweder parallel, stirnseitig oder orthogonal zueinander in einem Abstand angebracht
- Der Stromkreis dieses NC-Öffnungsmelders ist im Ruhezustand geschlossen
- 4-adrig verkabelt
- Vergrößert sich der Abstand zwischen Reed und Magnet, wird der Stromkreis unterbrochen und ein Alarm gemeldet
- Der Melder ist vor Sabotage geschützt
- Optimaler Montageort ist die Mitte Ihres Tür- bzw. Fensterrahmens.
- Auch eine Montage am unteren Fensterrahmen ist möglich, wenn ein bestimmtes
- Fenster bei gesichertem Magnetkontakt gekippt werden soll
- Der Melder ist sowohl für die Aufputz- als auch für die Unterputzmontage geeignet
- Der Öffnungsmelder ist VdS-B zertifiziert
Dieses Magnetkontakt ist ein kombinierter Einbau-/Aufbau-Reedkontakte (mit NC-Kontakt) Diesen Öffnungsmelder zeichnet aus: kleinere Schaltabstände max Abstand Längs bis 5..12mm, und quer 2-6mm. extrem hohe Verschleißfestigkeit und einfache Montage.
Durch die flexible Befestigungsart sind diese Magnetkontakte für jeden Anwendungsbereich geeignet. Die Magnetkontakte sind als Einbau- oder als Aufbauvariante verwendbar. Snap In-Aufbaugehäuse

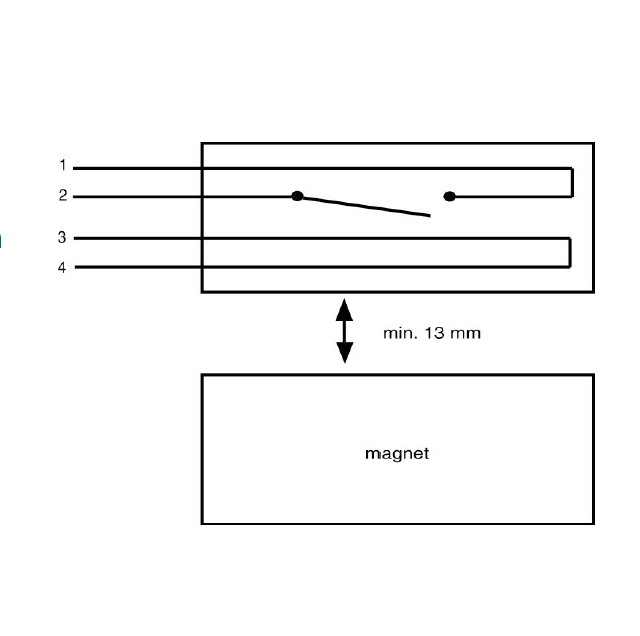

Magnetkontakt bzw. Reedkontakt für Einlaß- oder Aufbau mit Snap In-Aufbaugehäuse. Sabotageschleife bereits integriert. Kontakt bei anliegendem Magnet geschlossen. Siehe auch weitere Bilder Schaltplan
Funktion:
- Funktion = NC = Normal Close ( Wenn Magnet nah dran ist ist Schalter geschlossen )
- Funktion = ( Wenn Magnet weg ist ist der Schalter geöffnet )
Technische Daten:
- Material ABS Kunststoff
- 5m Anschlussleitung bereits fest integriert
- Schutzart IP67
- VDS-Zulassung G199528 - VDS-Klasse B
- Material ABS Kunststoff
- 4m Anschlussleitung LIYY 4x0,14qmm ( Rundkabel Weiss DM: 3,0mm )
- Abmessungen:
- Reedrundkontakt: Durchmesser : 8,0mm Länge: 30mm
- Magnet : ALNICO Durchmesser: 8,0mm Länge: 30mm
- Aufbaugehäuse: L:43mm B:11,5mm H:12mm /
- Festes Kabel bereits im Schalter integriert mit Sabotageschleife
- Belastbarkeit des Kontaktes: 10VA ( typisch Einsatz bis 60V max 500mA)
- Schaltleistung: 5Watt typisch max 10VA
- Farbe: Weiss Reinweiss

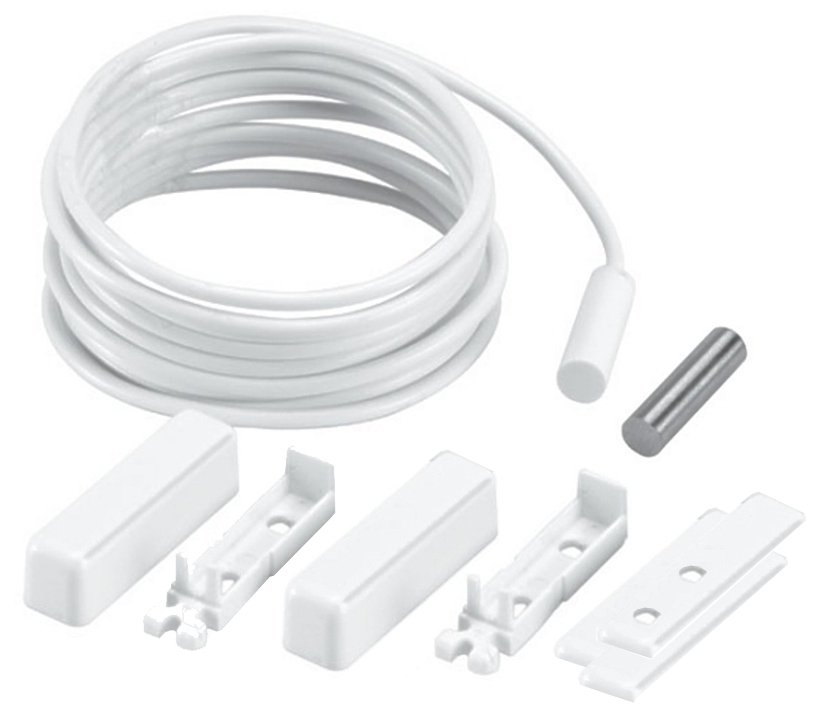

Lieferung: Reedkontakt inkl. 2 Aufbaugehäuse somit auch für Magnet für 4 Unterlegplatten je nach Fenster-, oder Türrahmen
Erklärung übliche Funktionsweiße dieser NC-Kontakte :
- Auszugehen ist ja immer davon das ein Fenster oder eine Tür geschlossen ist
- dann ist also der Magnet und der Reedkontakt sehr nah zusammen
- dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar
- wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt
- NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist
- Das ist die üblichste Ausführung dieser Kontakte
