Magnetkontakt Reedkontakt Reedschalter Schwarz 54x13mm NO im Auslieferzustand

Reedkontakt mit Wechslerkontakt bzw. Umschaltkontakt somit als Arbeitskontakt (NO) oder als Ruhekontakt (NC) verwendbar. Technische Daten: 3x Schraubanschlüsse (COM - NC - NO) Kontakte: 1x UM (Wechslerkontakt) = 1x NC und 1x NO 1x NO = Schliesserkontakt integriert 1x NC = Öffnerkontakt integriert Belastbarkeit: typisch 30V 300mA Belastbarkeit maximal 100VDC 500mA Temperaturbereich: -20°C - +65°C Abmessungen ca. 14 x 65mm (siehe Zeichnung) Befestigungsart: schrauben oder kleben Schraubbefestigung oder mit doppelseitigem Klebeband Schaltabstand: 3-15mm ( Operating distance Öffnung: 15 mm max.)  Farbe: Weiss Gewicht: 33g Lieferung : 1x Magnet und 1x Reedkontakt Zusatzinfo:  Alternativ gibt es diesen Reedkontakt auch in einer Kabelversion = Art-Nr 47-824-00095 mit NC-NO Kontakt also Wechslerkontakt ( siehe unter Rubrik ähnlichen .. oder Nr unter Suche eingeben ) Neu nun auch in Schwarz erhältlich = Art-Nr  47-824-00005

Reedkontakt mit Wechslerkontakt bzw. Umschaltkontakt somit als Arbeitskontakt (NO) oder als Ruhekontakt (NC) verwendbar. Technische Daten: 3x Schraubanschlüsse (COM - NC - NO) Kontakte: 1x UM (Wechslerkontakt) = 1x NC und 1x NO 1x NO = Schliesserkontakt integriert 1x NC = Öffnerkontakt integriert Belastbarkeit: typisch 30V 300mA Belastbarkeit maximal 100VDC 500mA Temperaturbereich: -20°C - +65°C Abmessungen ca. 13,8 x 55mm ( siehe Zeichnung weitere Bilder ) Befestigungsart: schrauben oder kleben ( Klebeband bereits integriert auf der Unterseite )  Schraubbefestigung oder mit doppelseitigem Klebeband Schaltabstand: 3-15mm ( Operating distance Öffnung: 15 mm max.)  Farbe: Schwarz Gewicht: 33g Lieferung : 1x Magnet und 1x Reedkontakt Zusatzinfo:  Alternativ gibt es diesen Reedkontakt auch in einer Kabelversion = Art-Nr 47-824-00095 mit NC-NO Kontakt also Wechslerkontakt ( siehe unter Rubrik ähnlichen .. oder Nr unter Suche eingeben ) Neu nun auch in Weiss erhältlich = Art-Nr  47-824-00008

Reedkontakt Magnetkontakt Erfassungsbereich bis max 12mm Der Ein-/Aufbau Öffnungsmelder ist ein Magnetkontakt mit dem Sie Türen und Fenster absichern. Unbefugtes Öffnen wird detektiert Relais oder Alarmzentrale, Steuerungseinheit usw.  Universell verwendbar, besteht aus einem Magnetkontakt und einem ALNICO Magnet. Diese werden entweder parallel, stirnseitig oder orthogonal zueinander in einem Abstand angebracht Der Stromkreis dieses NC-Öffnungsmelders ist im Ruhezustand geschlossen 4-adrig verkabelt  Vergrößert sich der Abstand zwischen Reed und Magnet, wird der Stromkreis unterbrochen und ein Alarm gemeldet Der Melder ist vor Sabotage geschützt Optimaler Montageort ist die Mitte Ihres Tür- bzw. Fensterrahmens. Auch eine Montage am unteren Fensterrahmen ist möglich, wenn ein bestimmtes Fenster bei gesichertem Magnetkontakt gekippt werden soll Der Melder ist sowohl für die Aufputz- als auch für die Unterputzmontage geeignet Der Öffnungsmelder ist VdS-B zertifiziert Dieses Magnetkontakt ist ein kombinierter Einbau-/Aufbau-Reedkontakte (mit NC-Kontakt) Diesen Öffnungsmelder zeichnet aus: kleinere Schaltabstände max Abstand Längs bis 5..12mm, und quer 2-6mm. extrem hohe Verschleißfestigkeit und einfache Montage. Durch die flexible Befestigungsart sind diese Magnetkontakte für jeden Anwendungsbereich geeignet. Die Magnetkontakte sind als Einbau- oder als Aufbauvariante verwendbar. Snap In-Aufbaugehäuse Magnetkontakt bzw. Reedkontakt für Einlaß- oder Aufbau mit Snap In-Aufbaugehäuse. Sabotageschleife bereits integriert. Kontakt bei anliegendem Magnet geschlossen. Siehe auch weitere Bilder Schaltplan  Funktion: Funktion = NC = Normal Close ( Wenn Magnet nah dran ist ist Schalter geschlossen ) Funktion = ( Wenn Magnet weg ist ist der Schalter geöffnet ) Technische Daten:  Material ABS Kunststoff 5m Anschlussleitung bereits fest integriert Schutzart IP67  VDS-Zulassung G199528 - VDS-Klasse B Material ABS Kunststoff  4m Anschlussleitung LIYY 4x0,14qmm ( Rundkabel Weiss DM: 3,0mm ) Abmessungen: Reedrundkontakt: Durchmesser : 8,0mm Länge: 30mm Magnet : ALNICO Durchmesser: 8,0mm Länge: 30mm  Aufbaugehäuse: L:43mm B:11,5mm H:12mm / Festes Kabel bereits im Schalter integriert mit Sabotageschleife Belastbarkeit des Kontaktes: 10VA ( typisch Einsatz bis 60V max 500mA) Schaltleistung: 5Watt typisch max 10VA Farbe: Weiss Reinweiss  Lieferung: Reedkontakt inkl. 2 Aufbaugehäuse somit auch für Magnet für 4 Unterlegplatten je nach Fenster-, oder Türrahmen   Erklärung übliche Funktionsweiße dieser NC-Kontakte :    Auszugehen ist ja immer davon das ein Fenster oder eine Tür geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte

ALU Reedkontakt Magnetkontakt Erfassungsbereich bis max 38mm Der Aufbau Reedkontaktmelder ist ein Magnetkontakt mit dem Sie Türen und Fenster absichern. Unbefugtes öffnen oder schließen wird detektiert Relais oder Alarmzentrale, Steuerungseinheit usw. Universell verwendbar, besteht aus einem ALU Magnetkontakt und einem ALNICO Magnet. Diese werden entweder parallel, stirnseitig oder orthogonal zueinander in einem Abstand angebracht  Die Magnetkontakte sind das Hauptelement der Außenhautüberwachung. Der hermetische dichte Kontakt in einem extrem stabilen Metallgehäuse ist für Aufbau-Montage auch im Außenbereich ausgelegt. Dank dem Metall-Kabelschutzschlauch wird dieser Kontakt besonders auch dort empfohlen, wo eine Gefahr der Sabotage oder einer mechanischen Beschädigungsgefahr besteht.  Aufbaumontage zum anschrauben 2-adrig verkabelt 0,65m Kabel im 0,5m Metallschutzschlauch Reedkontakt mit NC Öffnerkontakt = wenn Magnet nah darah ist ist ist Kontakt geschlossen  verstärktes hermetisches dichtes Metallgehäuse Dieses ALU Reedkontakt bietet einen extra stabilen Ausführung im Aluminiumgehäuse mit kleinen Abmessungen. Dieser Reedkontakt der Klasse-2 ist ideal geeignet für die Montage an Terrassentüren, Fenstern, Türen, Rolltoren usw.   Die Innenteile des Kontakts sind zum Schutz vor Umwelteinflüssen und Manipulationen abgedichtet. Für die Verkabelung ist ein 0,65 Meter langes 2-adriges flexibles Kabel vorgesehen. Technische Daten: 2x Litzenanschlüsse  Weiss + Weiss NC Kontakt = Normal-Close = Öffnerkontakt  Schaltabstand bis 38mm ( Betriebslücke ) Entfernung für Schließer 38mm / Öffner dann 42mm Kontakt = 1x NC = Öffnerkontakt Funktion = Wenn Magnet daran ist ist Kontakt geschlossen, wenn Magnet weg ist ist Kontakt geöffnet  NC-Kontakt = NormalClose ( Öffnerkontakt ) Funktion : Kontakt geschlossen, wenn Magnet nah dran ist bzw. wenn Objekt geschlossen bzw.  Kontakt geöffnet wenn Magnet weg ist bzw. Türe, Fenster offen steht, bzw. Rolltor oben ist Belastbarkeit: typisch bis 400mA ( AC/DC ) Belastbarkeit maximal bis 125V AC oder 0-100V DC Magnet: Ferrite/Alnico Farbe: ALU Temperaturbereich: -20°C - +55°C Zertifizierung EN50130-5 Grade-2 / Class II Abmessungen L: 50mm B: 17mm H: 10mm ( Magnet + Kontakt identisch ) Bohrung Senkkopf mit Durchmesser: 4,1mm Befestigungslochabstand: 35,0mm ( Mitte-Mitte ) Befestigungsart: schrauben oder kleben Lieferumfang  wie Abbildung mit 4x Schrauben Erklärung übliche Funktionsweiße dieser NC-Kontakte :  Auszugehen ist ja immer davon das ein Fenster, Tür oder eine Rolltor geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte

Reedkontakt Magnetkontakt Erfassungsbereich bis max 25mm Dieser Reedkontakt ist ein flacher Aufbau-Magnetkontakt und wird an die Montagefläche geschraubt. Die sehr flache Bauform von nur 68 x 20 x 5,3mm ermöglicht eine bequeme Installation im Profil zwischen Fenster und Rahmen. Trotz dieser schmalen Bauform hat der Magnetkontakt einen Schaltabstand von 25mm. Der Aufbau Reedkontaktmelder ist ein Magnetkontakt mit dem Sie Türen und Fenster absichern. Kleiner Aufbau-Magnetkontakt mit vergossenem Reedschalter und Magnet. Die Montage erfolgt über Anschrauben oder Ankleben. Der Magnetkontakt kann überall dort angewendet werden, wo Türen, Fenster oder andere bewegliche Elemente überwacht werden müssen, z.B. zum Schutz oder als Zutrittskontrolle zu bestimmten Räumen, Anlagen oder in Automatiksystemen etc. Melder zur Außenhautüberwachung Technische Daten: 2x Litzenanschlüsse mit 400mm Kabel ( Plan siehe auch weitere Bilder ) NC Kontakt = Öffnerkontakt Weiss + Weiss Schaltabstand bis 25mm ( Betriebslücke ) Kontakt = 1x NC = Öffnerkontakt Funktion = Wenn Magnet daran ist ist Kontakt geschlossen, wenn Magnet weg ist ist Kontakt geöffnet Kontakt : Ruthenium (Kontaktmaterial ) Belastbarkeit: typisch bis 100mA ( AC/DC ) Belastbarkeit maximal bis 30V DC Magnet: Ferrite/Alnico Farbe: Weiss Reinweiss Temperaturbereich: -20°C - +55°C Einsatz Indoor Outdoor  Abmessungen L: 68mm B: 20mm H: 5,3mm ( Magnet + Kontakt identisch ) Bohrung Senkkopf mit Durchmesser: 3,2mm Befestigungslochabstand: 10,0 x 59,0mm ( Mitte-Mitte ) Befestigungsart: schrauben oder kleben Lieferung : 1xMagnet und 1xReedkontakt   Erklärung übliche Funktionsweiße dieser NC-Kontakte :  Auszugehen ist ja immer davon das ein Fenster oder eine Tür geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte

Reedkontakt bzw. Reed Sensor Schraubmontage Mini Reedschalter mit 500mm Anschlußkabel  MK4 Reed Sensoren zur Schraubbefestigung rechteckiges Gehäuse PBT Glasfaserverstärkt  Farbe: Gehaeuse = Weiss / Kabel Grau  Vergossen Polyurethan  Gehäuse mit Kabelanschluss Querschnitt 3x 0,14qmm ( 26AWG ) 470mm langem Anschlusskabel ( Rundkabel DM 3,8mm dreiadrig, 3x0,14qmm)  Kabelenden geschnitten, 5mm abisoliert und verzinnt Kontakt-Belastbarkeit = max 10W oder 0,5A = 500mA bis zu 175V AC or DC UL-Zulassung Typische-Anwendungen an Fenster, Türen, Sicherheitstechnik, Haushaltsgeräte, Industrieanwendungen z.B. pneumatische oder hydraulische Stellantriebspositionsanzeige usw.   Anschluss Schraubmontage oder kleben ( Zeichnung siehe weitere Bilder )  Art Reed Sensor = Reedkontakt ( magnetisch beinflusster Kontakt )  Durchbruchspannung = 250V Polzahl = 1  Kontakt = 1x Wechslerkoontakt = NO+NC = 3-Kontakte = 3-adriges Kabel  Schaltleistung = max 10W Schaltspannung = bis zu 175V ( AC/DC )  Schaltstrom = bis zu 0,5A  500mA Transportstrom (Max.) 1,25A = 1250mA  Anzugserregung 15-20 AT = Magnetic Sensitivity Kontaktwiderstand (Max.) 150mOhm  Temperatur-Einsatzbereich: Reedkontakt wenn Kabel nicht bewegt : -30 ...+70°C Reedkontakt wenn Kabel sich bewegt  : - 5 ...+70°C Abmessungen: 23x14mm siehe weitere Bilder Zeichnung  Ideal passender Magnet Optional z.B. Bst Nr 47-790-00400 oder auch ähnliche Magnet jederzeit möglich

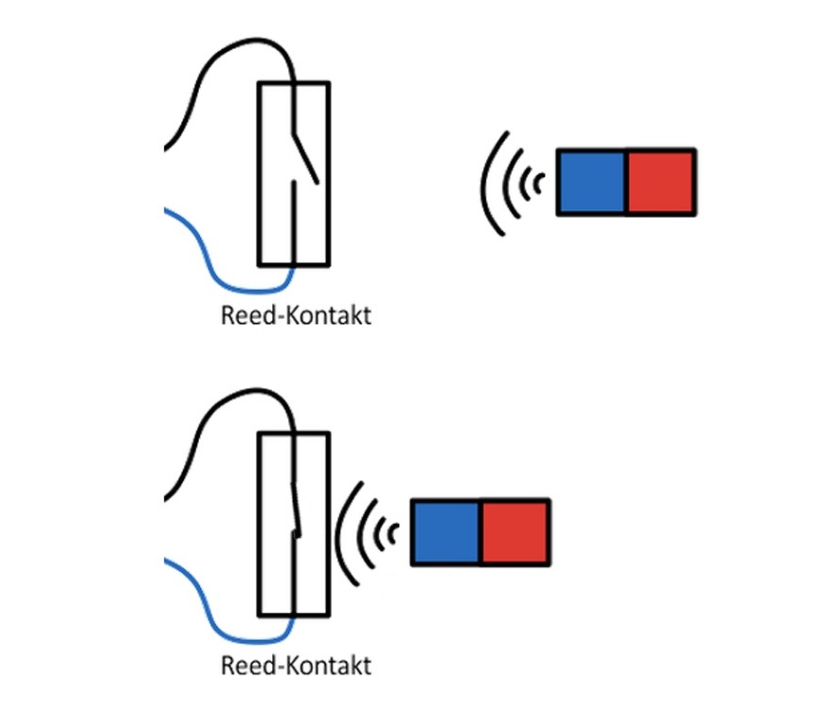

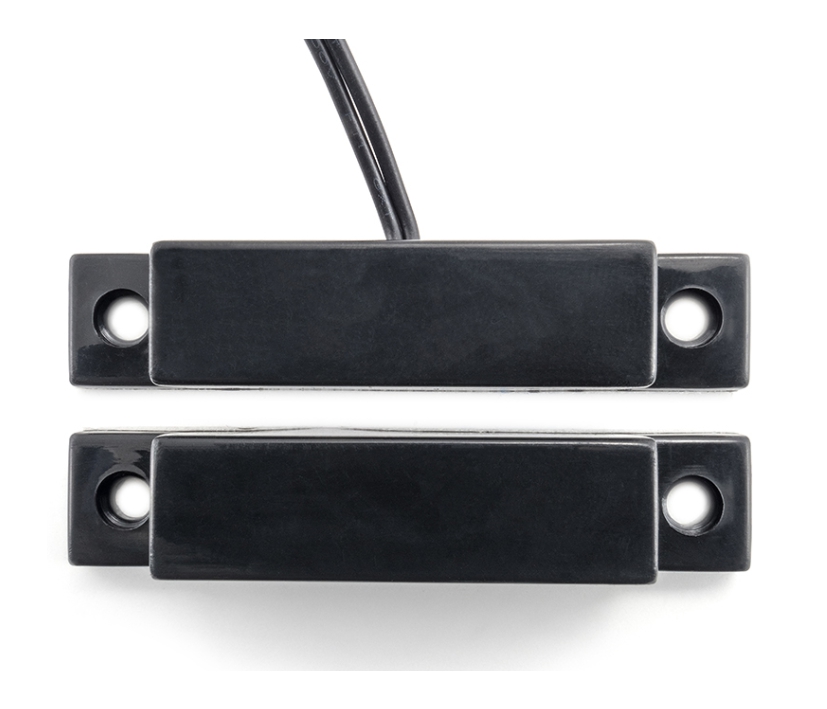

Reedkontakt Magnetkontakt Erfassungsbereich bis max 18/28mm Reedkontakt Magnetkontakt Erfassungsbereich bis max 18/28mm Der Aufbau Reedkontaktmelder ist ein Magnetkontakt mit dem Sie Türen und Fenster absichern. Kleiner Aufbau-Magnetkontakt mit vergossenem Reedschalter und Magnet. Die Montage erfolgt über Anschrauben oder Ankleben der seitlichen Laschen. Der Magnetkontakt kann überall dort angewendet werden, wo Türen, Fenster oder andere bewegliche Elemente überwacht werden müssen, z.B. zum Schutz oder als Zutrittskontrolle zu bestimmten Räumen, Anlagen oder in Automatiksystemen etc. Typische-Anwendungen an Fenster, Türen, Sicherheitstechnik, Haushaltsgeräte, Industrieanwendungen z.B. pneumatische oder hydraulische Stellantriebspositionsanzeige usw.   Technische Daten: 2x Litzenanschlüsse mit 300mm Kabel ( Plan siehe auch weitere Bilder ) Schaltabstand bis 28mm ( Betriebslücke ) Schaltabstand 18mm beim Schließen / 28mm beim Öffnen Herstellerangabe = NO = Normal Open Kontakt ...... Kontakt ohne Magnetmontage ....  wenn aber der Magnet nah dran ist Kontakt geschlossen dann ist das ein NC-Kontakt   Auszugehen ist ja immer davon das ein Fenster oder eine Tür meistens geschlossen ist ; dann ist also der Magnet und der Reedkontakt sehr nah zusammen (!) dann ist der Kontakt somit geschlossen ( Normal-Close = NC ) ; also Ruhestrom überwachbar  wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  **** Wir geben das so an von der Logik ... damit ein besseres Verständnis in der Endmontage besteht .. wie es in den meisten Fällen ist ****  Unsere Meinung zum besseren Verständnis ist der verbaute Zustand an einen üblich geschlossenen Fenster ... Türe ist... dann :  Funktion = NC = Normal Close ( Wenn Magnet nah dran ist ist Schalter geschlossen ... somit ist das Fenster dann auch üblicherweise geschlossen ) Funktion = ( Wenn Magnet weg ist ist der Schalter geöffnet .... somit ist das Fenster dann geöffnet )  Kontakt : Ruthenium (Kontaktmaterial ) Belastbarkeit: typisch bis 20-30mA ( AC/DC ) Belastbarkeit maximal bis 30V DC Magnet: Alnico Farbe: Weiß Reinweiß Temperaturbereich: -20°C - +55°C Zertifizierung EN50130-5 Grade-2 / Class II Abmessungen siehe auch Zeichnung weitere Bilder Abmessungen L: 34mm B: /14mm H: 9mm ( Magnet + Kontakt identisch ) Bohrung Senkkopf mit Durchmesser: 2,2mm Befestigungslochabstand: 25,0mm ( Mitte-Mitte ) Befestigungsart: schrauben oder kleben ( Klebepad auf Rückseite )  Lieferung : 1xMagnet und 1xReedkontakt Alternativ gibt es da noch ein Produkt mit einem Wechslerkontakt ...... für den Fall das Sie derzeit noch nicht wissen wie Sie den Reedkontakt einsetzen wollen oder müßen ...  Art-Nr 47-824-00095 oder 47-824-00008 = Magnetkontakt Reedkontakt NO-NC mit Wechslerkontakt Reedschalter Weiss 23x14mm ( Magnet Optional )
