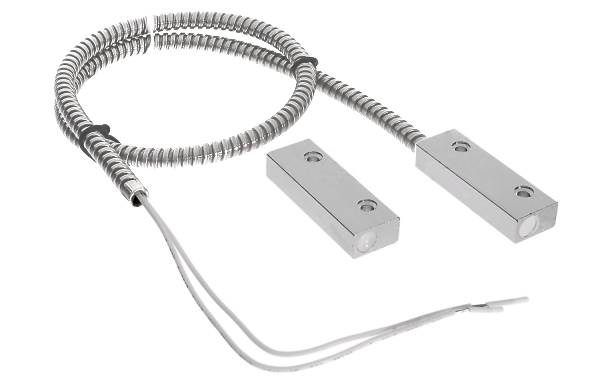

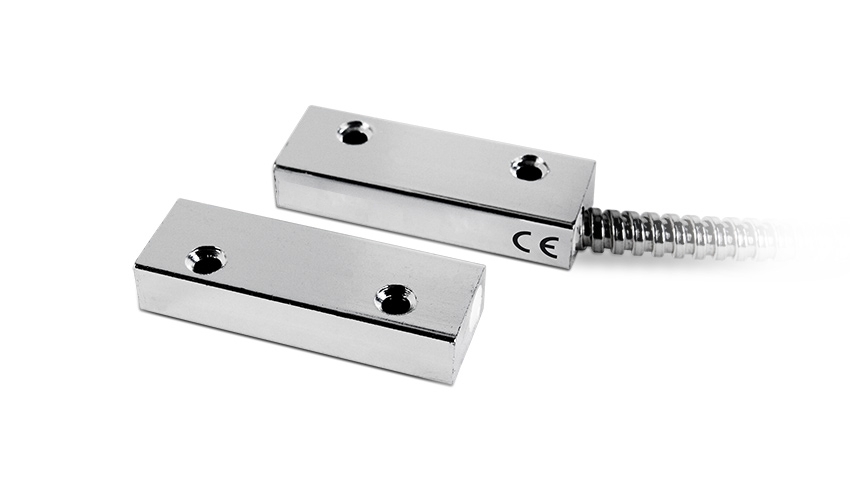

Magnetkontakt ALU Reedkontakt NC Öffner 50x17x10mm mit Metallschlauch Reedschalter

Reedkontakt Magnetkontakt Erfassungsbereich bis max 12mm Der Ein-/Aufbau Öffnungsmelder ist ein Magnetkontakt mit dem Sie Türen und Fenster absichern. Unbefugtes Öffnen wird detektiert Relais oder Alarmzentrale, Steuerungseinheit usw.  Universell verwendbar, besteht aus einem Magnetkontakt und einem ALNICO Magnet. Diese werden entweder parallel, stirnseitig oder orthogonal zueinander in einem Abstand angebracht Der Stromkreis dieses NC-Öffnungsmelders ist im Ruhezustand geschlossen 4-adrig verkabelt  Vergrößert sich der Abstand zwischen Reed und Magnet, wird der Stromkreis unterbrochen und ein Alarm gemeldet Der Melder ist vor Sabotage geschützt Optimaler Montageort ist die Mitte Ihres Tür- bzw. Fensterrahmens. Auch eine Montage am unteren Fensterrahmen ist möglich, wenn ein bestimmtes Fenster bei gesichertem Magnetkontakt gekippt werden soll Der Melder ist sowohl für die Aufputz- als auch für die Unterputzmontage geeignet Der Öffnungsmelder ist VdS-B zertifiziert Dieses Magnetkontakt ist ein kombinierter Einbau-/Aufbau-Reedkontakte (mit NC-Kontakt) Diesen Öffnungsmelder zeichnet aus: kleinere Schaltabstände max Abstand Längs bis 5..12mm, und quer 2-6mm. extrem hohe Verschleißfestigkeit und einfache Montage. Durch die flexible Befestigungsart sind diese Magnetkontakte für jeden Anwendungsbereich geeignet. Die Magnetkontakte sind als Einbau- oder als Aufbauvariante verwendbar. Snap In-Aufbaugehäuse Magnetkontakt bzw. Reedkontakt für Einlaß- oder Aufbau mit Snap In-Aufbaugehäuse. Sabotageschleife bereits integriert. Kontakt bei anliegendem Magnet geschlossen. Siehe auch weitere Bilder Schaltplan  Funktion: Funktion = NC = Normal Close ( Wenn Magnet nah dran ist ist Schalter geschlossen ) Funktion = ( Wenn Magnet weg ist ist der Schalter geöffnet ) Technische Daten:  Material ABS Kunststoff 5m Anschlussleitung bereits fest integriert Schutzart IP67  VDS-Zulassung G199528 - VDS-Klasse B Material ABS Kunststoff  4m Anschlussleitung LIYY 4x0,14qmm ( Rundkabel Weiss DM: 3,0mm ) Abmessungen: Reedrundkontakt: Durchmesser : 8,0mm Länge: 30mm Magnet : ALNICO Durchmesser: 8,0mm Länge: 30mm  Aufbaugehäuse: L:43mm B:11,5mm H:12mm / Festes Kabel bereits im Schalter integriert mit Sabotageschleife Belastbarkeit des Kontaktes: 10VA ( typisch Einsatz bis 60V max 500mA) Schaltleistung: 5Watt typisch max 10VA Farbe: Weiss Reinweiss  Lieferung: Reedkontakt inkl. 2 Aufbaugehäuse somit auch für Magnet für 4 Unterlegplatten je nach Fenster-, oder Türrahmen   Erklärung übliche Funktionsweiße dieser NC-Kontakte :    Auszugehen ist ja immer davon das ein Fenster oder eine Tür geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte

Reedkontakt mit Wechslerkontakt bzw. Umschaltkontakt somit als Arbeitskontakt (NO) oder als Ruhekontakt (NC) verwendbar. Technische Daten: 3x Schraubanschlüsse (COM - NC - NO) Kontakte: 1x UM (Wechslerkontakt) = 1x NC und 1x NO 1x NO = Schliesserkontakt integriert 1x NC = Öffnerkontakt integriert Belastbarkeit: typisch 30V 300mA Belastbarkeit maximal 100VDC 500mA Temperaturbereich: -20°C - +65°C Abmessungen ca. 14 x 65mm (siehe Zeichnung) Befestigungsart: schrauben oder kleben Schraubbefestigung oder mit doppelseitigem Klebeband Schaltabstand: 3-15mm ( Operating distance Öffnung: 15 mm max.)  Farbe: Weiss Gewicht: 33g Lieferung : 1x Magnet und 1x Reedkontakt Zusatzinfo:  Alternativ gibt es diesen Reedkontakt auch in einer Kabelversion = Art-Nr 47-824-00095 mit NC-NO Kontakt also Wechslerkontakt ( siehe unter Rubrik ähnlichen .. oder Nr unter Suche eingeben )

Rolltor Magnetkontakt bzw. Reedkontakt 102mm Aufbaugehäuse mit ALU-Winkel  Rolltor Magnetkontakt bzw. Tormagnetkontakt Reedkontakt im Aufbaugehäuse. Die Magnetkontakte sind das Hauptelement der Außenhautüberwachung. Der hermetische dichte Kontakt in einem Metallgehäuse ist für Aufbau-Montage ausgelegt. Dank dem Kabelschutzschlauch wird der Kontakt besonders dort empfohlen, wo eine Gefahr der Sabotage oder einer mechanischen Beschädigung besteht. Er wird einfach nur angeschraubt. Er eignet sich ideal für die Montage an Garagentoren, Rolltoren usw.  Aufbaumontage (für Anschrauben) kompakte, robuste Bauform für Rolltore und Garagentore verstärktes hermetisches Metallgehäuse Kabel im Metallschutzschlauch Rolltormagnetkontakt großer Schaltabstand komplett mit Installationsmaterial Der Magnetkontakt ist ein robuster Aufbau-Magnetkontakt speziell für Rolltore und Garagentor mit erhöhten mechanischen Anforderungen, wie sie beispielsweise im Industriebereich auftreten. Durch das gekapselte Gehäuse mit Metallschutzschlauch ist der Kontaktgeber äußerst unempfindlich gegen mechanische Belastungen und äußere Umwelteinflüsse wie Verschmutzung oder Sabotage. Der große Schaltabstand ermöglicht den zuverlässigen Einsatz auch an ungenau schließenden Türen oder Toren mit hohem Spaltmaß. Technische Daten:  Anschlusskabel ca 750mm mit 550mm Metallschutzschlauch Anzahl der Anschlüsse 1-polig N.C. (Öffner) NC-Kontakt = NormalClose ( Öffnerkontakt ) Funktion : Kontakt geschlossen, wenn Magnet nah dran ist bzw. wenn Objekt geschlossen bzw. Kontakt geöffnet wenn Magnet weg ist bzw. Rolltor oben ist Betriebstemperatur -20 °C bis +55 °C Farbe Silberfarben hochglanz  Geeignet für Rolltore, Garagentore Material Aluminium-Druckguss, teilw. verchromt Schaltabstand 75mm beim Schließen / 80mm beim Öffnen Schaltleistung max 100V / max. 0,4A Norm gem EN50130-5 II Klasse-2 Abmessungen Abmessungen Kontakt B:102mm B: 35mm H: 10mm Bohrung-Abstand 57x23mm ( Mitte-Mitte ) Bohrung 5,2mm Senkloch Abmessungen Magnet L: 102mm 15x15mm Bohrung-Abstand 89mm ( Mitte-Mitte ) Bohrung 5,2mm Senkloch Abmessungen L-Alu Winkel = 50x50mm Materialdicke: 3mm Reedkontakt-Gehäuse überfahrbar ja da extrem stabile Ausführung

Rolltor Magnetkontakt bzw. Reedkontakt 105mm Aufbaugehäuse  Der Kontakt ist ein robuster Aufbau-Magnetkontakt speziell für Rolltore und Garagentor mit erhöhten mechanischen Anforderungen, wie sie beispielsweise im Industriebereich auftreten. Durch das gekapselte Gehäuse mit Metallschutzschlauch ist der Kontakt äußerst unempfindlich gegen mechanische Belastungen und äußere Umwelteinflüsse wie Verschmutzung oder Sabotage. Der große Schaltabstand ermöglicht den zuverlässigen Einsatz auch an ungenau schließenden Toren Rolltor Magnetkontakt bzw. Reedkontakt im Aufbaugehäuse. Rolltormagnetkontakt ohne VDS Zulassung  kompakte, robuste Bauform für Rolltore und Garagentore verstärktes, gekapseltes Metallgehäuse Anschlusskabel im Metallschutzschlauc h großer Schaltabstand Türen oder Toren mit hohem Spaltmaß. Aufbaumontage (für Anschrauben) verstärktes hermetisches Metallgehäuse Kabel im Metallschutzschlauch NC-Kontakt = NormalClose ( Öffnerkontakt ) Funktion : Kontakt geschlossen, wenn Magnet nah dran ist bzw. wenn Objekt geschlossen bzw.  Kontakt geöffnet wenn Magnet weg ist bzw. Rolltor oben ist ALU Druckguss  Technische Daten: Kabellänge: 0,8m 2-adriges Litzenkabel im Metallschlauch Kabelschutzschlauch/ Metallschlauch Länge 545mm / DM 7,0mm Anzahl der Anschlüsse 1-polig NC (Öffnerkontakt ) ohne Sabotageschleife Schaltabstand 75mm beim Schließen / 80mm beim Öffnen Kontaktbelastbarkeit bis 100V Gleichstrom / 0,4A / 40W Material: Aluminium Druckguss ( sehr stabil ) Magnet: fest integriert im Anbauteil nicht öffenbar Schutzgrad: IPx2 / IP65 / Umweltklasse gem. EN50130-5 = II Temperatureinsatzbereich: -20°C .... +55°C Max. Luftfeuchtigkeit 93+/-3% Abmessungen: Abmessungen des Gehäuses des Magneten B: 82/78,5mm x 54,5mm x 29mm Abmessungen des Reedkontakt-Gehäuses L: 105mm x B: 44,5mm x H:: 11,5mm Bohrungen DM 6,2mm für Schrauben mit 100mm Kopfdurchmesser Reedkontakt-Gehäuse überfahrbar ja extrem stabile Ausführung Erklärung übliche Funktionsweiße dieser NC-Kontakte :  Auszugehen ist ja immer davon das ein Fenster, Tür oder eine Rolltor geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte

Rolltor Magnetkontakt bzw. Reedkontakt Aufbaugehäuse. Sabotageschleife bereits integriert. Mit Sabotageschleife und VDS Zulassung Kontakt bei anliegendem Magnet geschlossen Rolltor Magnetkontakt bzw. Reedkontakt im Aufbaugehäuse Typische Montageart: Kontakt am Boden Aufputz, Magnet am Kipp-/Rolltor NC Kontakt = Öffnerkontakt wenn Tor auf Magnet ist dann ist der Kontakt geschloosen  wenn Objekt geschlossen ist ist der Kontakt geschlossen  wenn Objekt ( Rolltor ) geöffnet ist = ist Kontakt geöffnet somit unterbrochen = Öffnerkontakt  Einsatz IPx2 / IP65 Indoor-Outdoor geschlossen bei Magnetabstand siehe Tabelle (Bild) VdS-Zulassungsnummer: G191589 Technische Daten: Kabellänge: 1,8 m 4-adriges Litzenkabel Kontaktbelastbarkeit bis 60V Gleichstrom bis 1A 10W (30VA) Material: Aluminium Druckguss ( sehr stabil ) Magnet: ALNICO 500 Typische Montageart: Kontakt am Boden Aufputz, Magnet am Kipp-/Rolltor Schutzgrad: IPx2 / IP65 VDS Klasse: A / B VdS-Zulassungsnummer: G191589 Class B Weitere Normen: EN50131-2-6 / GR2 / CLIII / Umweltklasse nach VDS =  III Temperatureinsatzbereich: -25°C .... +50°C Gewicht: 0,24kg Abmessungen: Kontakt L: 180mm B:45mm H: 15mm Magnet H: 30mm B: 80mm (104mm mit Bef.Nasen) T: 47 mm  Erklärung übliche Funktionsweiße dieser Art von NC-Kontakte :  Auszugehen ist ja immer davon das ein Fenster, Türe oder eine Rolltor geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte
