Rolltor Magnetkontakt Reedkontakt NC Öffner 102x35x10mm Reedschalter Rolltorkontakt

Rolltor Magnetkontakt bzw. Reedkontakt Aufbaugehäuse. Sabotageschleife bereits integriert. Mit Sabotageschleife und VDS Zulassung Kontakt bei anliegendem Magnet geschlossen Rolltor Magnetkontakt bzw. Reedkontakt im Aufbaugehäuse Typische Montageart: Kontakt am Boden Aufputz, Magnet am Kipp-/Rolltor NC Kontakt = Öffnerkontakt wenn Tor auf Magnet ist dann ist der Kontakt geschloosen  wenn Objekt geschlossen ist ist der Kontakt geschlossen  wenn Objekt ( Rolltor ) geöffnet ist = ist Kontakt geöffnet somit unterbrochen = Öffnerkontakt  Einsatz IPx2 / IP65 Indoor-Outdoor geschlossen bei Magnetabstand siehe Tabelle (Bild) VdS-Zulassungsnummer: G191589 Technische Daten: Kabellänge: 1,8 m 4-adriges Litzenkabel Kontaktbelastbarkeit bis 60V Gleichstrom bis 1A 10W (30VA) Material: Aluminium Druckguss ( sehr stabil ) Magnet: ALNICO 500 Typische Montageart: Kontakt am Boden Aufputz, Magnet am Kipp-/Rolltor Schutzgrad: IPx2 / IP65 VDS Klasse: A / B VdS-Zulassungsnummer: G191589 Class B Weitere Normen: EN50131-2-6 / GR2 / CLIII / Umweltklasse nach VDS =  III Temperatureinsatzbereich: -25°C .... +50°C Gewicht: 0,24kg Abmessungen: Kontakt L: 180mm B:45mm H: 15mm Magnet H: 30mm B: 80mm (104mm mit Bef.Nasen) T: 47 mm  Erklärung übliche Funktionsweiße dieser Art von NC-Kontakte :  Auszugehen ist ja immer davon das ein Fenster, Türe oder eine Rolltor geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte

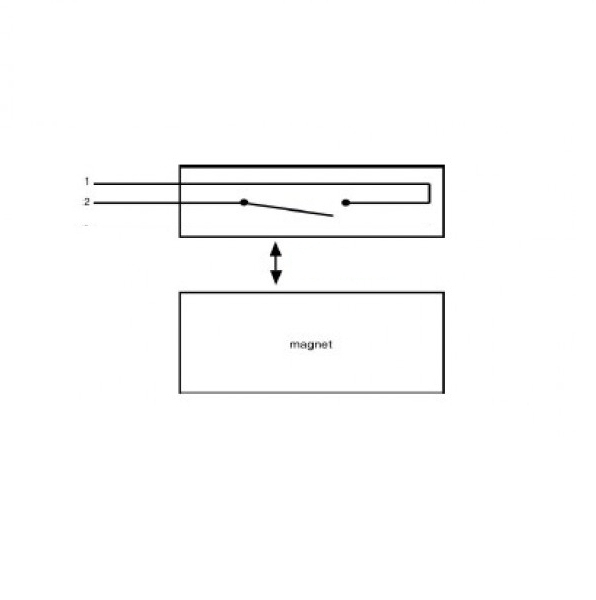

Rolltor Magnetkontakt bzw. Reedkontakt 105mm Aufbaugehäuse  Der Kontakt ist ein robuster Aufbau-Magnetkontakt speziell für Rolltore und Garagentor mit erhöhten mechanischen Anforderungen, wie sie beispielsweise im Industriebereich auftreten. Durch das gekapselte Gehäuse mit Metallschutzschlauch ist der Kontakt äußerst unempfindlich gegen mechanische Belastungen und äußere Umwelteinflüsse wie Verschmutzung oder Sabotage. Der große Schaltabstand ermöglicht den zuverlässigen Einsatz auch an ungenau schließenden Toren Rolltor Magnetkontakt bzw. Reedkontakt im Aufbaugehäuse. Rolltormagnetkontakt ohne VDS Zulassung  kompakte, robuste Bauform für Rolltore und Garagentore verstärktes, gekapseltes Metallgehäuse Anschlusskabel im Metallschutzschlauc h großer Schaltabstand Türen oder Toren mit hohem Spaltmaß. Aufbaumontage (für Anschrauben) verstärktes hermetisches Metallgehäuse Kabel im Metallschutzschlauch NC-Kontakt = NormalClose ( Öffnerkontakt ) Funktion : Kontakt geschlossen, wenn Magnet nah dran ist bzw. wenn Objekt geschlossen bzw.  Kontakt geöffnet wenn Magnet weg ist bzw. Rolltor oben ist ALU Druckguss  Technische Daten: Kabellänge: 0,8m 2-adriges Litzenkabel im Metallschlauch Kabelschutzschlauch/ Metallschlauch Länge 545mm / DM 7,0mm Anzahl der Anschlüsse 1-polig NC (Öffnerkontakt ) ohne Sabotageschleife Schaltabstand 75mm beim Schließen / 80mm beim Öffnen Kontaktbelastbarkeit bis 100V Gleichstrom / 0,4A / 40W Material: Aluminium Druckguss ( sehr stabil ) Magnet: fest integriert im Anbauteil nicht öffenbar Schutzgrad: IPx2 / IP65 / Umweltklasse gem. EN50130-5 = II Temperatureinsatzbereich: -20°C .... +55°C Max. Luftfeuchtigkeit 93+/-3% Abmessungen: Abmessungen des Gehäuses des Magneten B: 82/78,5mm x 54,5mm x 29mm Abmessungen des Reedkontakt-Gehäuses L: 105mm x B: 44,5mm x H:: 11,5mm Bohrungen DM 6,2mm für Schrauben mit 100mm Kopfdurchmesser Reedkontakt-Gehäuse überfahrbar ja extrem stabile Ausführung Erklärung übliche Funktionsweiße dieser NC-Kontakte :  Auszugehen ist ja immer davon das ein Fenster, Tür oder eine Rolltor geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte

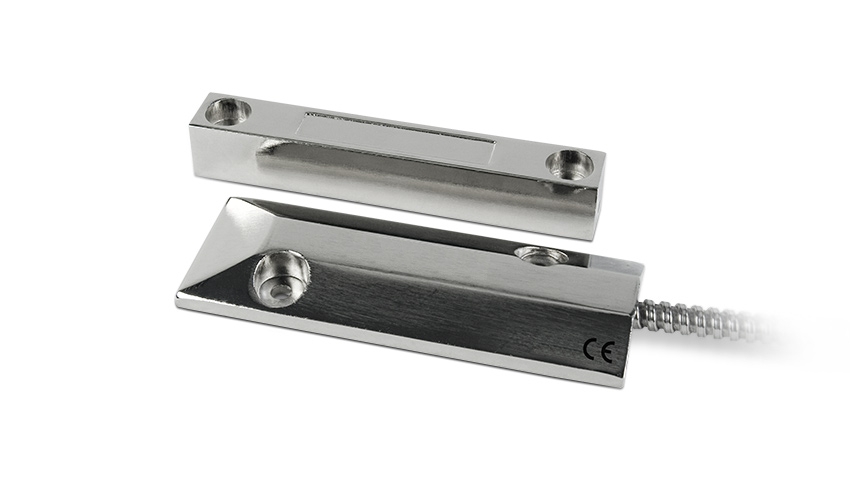

ALU Reedkontakt Magnetkontakt Erfassungsbereich bis max 38mm Der Aufbau Reedkontaktmelder ist ein Magnetkontakt mit dem Sie Türen und Fenster absichern. Unbefugtes öffnen oder schließen wird detektiert Relais oder Alarmzentrale, Steuerungseinheit usw. Universell verwendbar, besteht aus einem ALU Magnetkontakt und einem ALNICO Magnet. Diese werden entweder parallel, stirnseitig oder orthogonal zueinander in einem Abstand angebracht  Die Magnetkontakte sind das Hauptelement der Außenhautüberwachung. Der hermetische dichte Kontakt in einem extrem stabilen Metallgehäuse ist für Aufbau-Montage auch im Außenbereich ausgelegt. Dank dem Metall-Kabelschutzschlauch wird dieser Kontakt besonders auch dort empfohlen, wo eine Gefahr der Sabotage oder einer mechanischen Beschädigungsgefahr besteht.  Aufbaumontage zum anschrauben 2-adrig verkabelt 0,65m Kabel im 0,5m Metallschutzschlauch Reedkontakt mit NC Öffnerkontakt = wenn Magnet nah darah ist ist ist Kontakt geschlossen  verstärktes hermetisches dichtes Metallgehäuse Dieses ALU Reedkontakt bietet einen extra stabilen Ausführung im Aluminiumgehäuse mit kleinen Abmessungen. Dieser Reedkontakt der Klasse-2 ist ideal geeignet für die Montage an Terrassentüren, Fenstern, Türen, Rolltoren usw.   Die Innenteile des Kontakts sind zum Schutz vor Umwelteinflüssen und Manipulationen abgedichtet. Für die Verkabelung ist ein 0,65 Meter langes 2-adriges flexibles Kabel vorgesehen. Technische Daten: 2x Litzenanschlüsse  Weiss + Weiss NC Kontakt = Normal-Close = Öffnerkontakt  Schaltabstand bis 38mm ( Betriebslücke ) Entfernung für Schließer 38mm / Öffner dann 42mm Kontakt = 1x NC = Öffnerkontakt Funktion = Wenn Magnet daran ist ist Kontakt geschlossen, wenn Magnet weg ist ist Kontakt geöffnet  NC-Kontakt = NormalClose ( Öffnerkontakt ) Funktion : Kontakt geschlossen, wenn Magnet nah dran ist bzw. wenn Objekt geschlossen bzw.  Kontakt geöffnet wenn Magnet weg ist bzw. Türe, Fenster offen steht, bzw. Rolltor oben ist Belastbarkeit: typisch bis 400mA ( AC/DC ) Belastbarkeit maximal bis 125V AC oder 0-100V DC Magnet: Ferrite/Alnico Farbe: ALU Temperaturbereich: -20°C - +55°C Zertifizierung EN50130-5 Grade-2 / Class II Abmessungen L: 50mm B: 17mm H: 10mm ( Magnet + Kontakt identisch ) Bohrung Senkkopf mit Durchmesser: 4,1mm Befestigungslochabstand: 35,0mm ( Mitte-Mitte ) Befestigungsart: schrauben oder kleben Lieferumfang  wie Abbildung mit 4x Schrauben Erklärung übliche Funktionsweiße dieser NC-Kontakte :  Auszugehen ist ja immer davon das ein Fenster, Tür oder eine Rolltor geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte

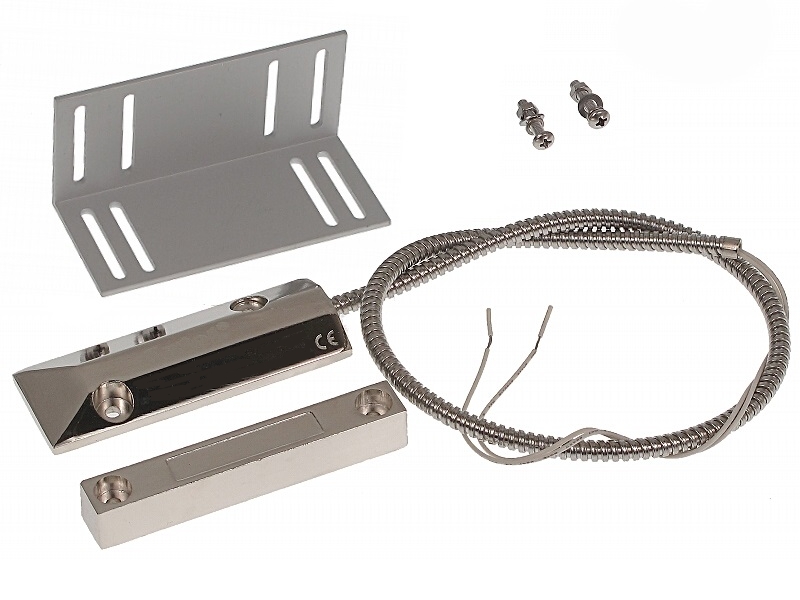

Rolltor Magnetkontakt bzw. Reedkontakt 102mm Aufbaugehäuse mit ALU-Winkel  Rolltor Magnetkontakt bzw. Tormagnetkontakt Reedkontakt im Aufbaugehäuse. Die Magnetkontakte sind das Hauptelement der Außenhautüberwachung. Der hermetische dichte Kontakt in einem Metallgehäuse ist für Aufbau-Montage ausgelegt. Dank dem Kabelschutzschlauch wird der Kontakt besonders dort empfohlen, wo eine Gefahr der Sabotage oder einer mechanischen Beschädigung besteht. Er wird einfach nur angeschraubt. Er eignet sich ideal für die Montage an Garagentoren, Rolltoren usw.  Aufbaumontage (für Anschrauben) kompakte, robuste Bauform für Rolltore und Garagentore verstärktes hermetisches Metallgehäuse Kabel im Metallschutzschlauch Rolltormagnetkontakt großer Schaltabstand komplett mit Installationsmaterial Der Magnetkontakt ist ein robuster Aufbau-Magnetkontakt speziell für Rolltore und Garagentor mit erhöhten mechanischen Anforderungen, wie sie beispielsweise im Industriebereich auftreten. Durch das gekapselte Gehäuse mit Metallschutzschlauch ist der Kontaktgeber äußerst unempfindlich gegen mechanische Belastungen und äußere Umwelteinflüsse wie Verschmutzung oder Sabotage. Der große Schaltabstand ermöglicht den zuverlässigen Einsatz auch an ungenau schließenden Türen oder Toren mit hohem Spaltmaß. Technische Daten:  Anschlusskabel ca 750mm mit 550mm Metallschutzschlauch Anzahl der Anschlüsse 1-polig N.C. (Öffner) NC-Kontakt = NormalClose ( Öffnerkontakt ) Funktion : Kontakt geschlossen, wenn Magnet nah dran ist bzw. wenn Objekt geschlossen bzw. Kontakt geöffnet wenn Magnet weg ist bzw. Rolltor oben ist Betriebstemperatur -20 °C bis +55 °C Farbe Silberfarben hochglanz  Geeignet für Rolltore, Garagentore Material Aluminium-Druckguss, teilw. verchromt Schaltabstand 75mm beim Schließen / 80mm beim Öffnen Schaltleistung max 100V / max. 0,4A Norm gem EN50130-5 II Klasse-2 Abmessungen Abmessungen Kontakt B:102mm B: 35mm H: 10mm Bohrung-Abstand 57x23mm ( Mitte-Mitte ) Bohrung 5,2mm Senkloch Abmessungen Magnet L: 102mm 15x15mm Bohrung-Abstand 89mm ( Mitte-Mitte ) Bohrung 5,2mm Senkloch Abmessungen L-Alu Winkel = 50x50mm Materialdicke: 3mm Reedkontakt-Gehäuse überfahrbar ja da extrem stabile Ausführung
