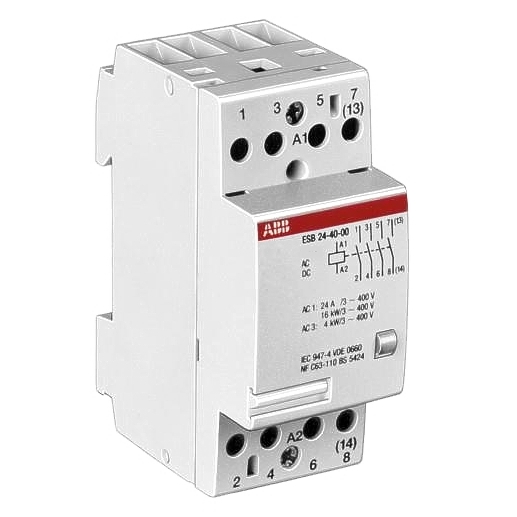

24V Relais Schütz 24V Spule 4xEIN Hutschiene 4x25A ABB ESB25-40N-01
73,95 €
% Regulärer Preis: 98,00 € (24.54% gespart)
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "24V Relais Schütz 24V Spule 4xEIN Hutschiene 4x25A ABB ESB25-40N-01"
24V Schütz 4S bzw. 4S Leistungsrelais zum Schalten und Steuern von Beleuchtungsanlagen, Heizungen, Belüftungen, Pumpen, Wärmepumpen und sonstiger Antriebe der Gebäudeautomatisierung. Schütz für Schalttafeleinbau auf Tragschienen (35 mm)
Eigenschalten:
- Brummfreier Magnetantrieb, geräuscharmes Schalten
- Schaltstellungsanzeige
- hohe Schaltleistung und Lebensdauer
- integrierte Spulenbeschaltung
- Berührungsschutz
- Überspannungsschutz der Magnetspule bis 5kV
- Schnellbefestigung mit Rastschieber
- große Anschlüsse mit offenen Rahmenklemmen
Schaltkontakte:
- Anzahl Hauptkontakte Schließer: 4
- Anzahl Hauptkontakte Öffner: 0
- Anzahl Hilfskontakte Schließer: 0
- Anzahl Hilfskontakte Öffner: 0
Technische Daten:
- Spulenspannung: 24V AC oder DC Stromverbrauch 160mA 3,9W ( ca. 150-Ohm )
- Kontakte: 4S = 4x Schliesser (4xEin/Aus)
- Kontaktbelastbarkeit: 4x 24A Dauerstrom
- Maximale Betriebsspannung Kontakte: 480VAC
- Bei Parallelschaltung von 2 Strombahnen darf der Bemessungsstrom Ie das 1,6 fache betragen
- Schalten von Heizungen Nennleistung bei:
- AC1 = 230V: einphasig 5.3 kW
- AC3 = 230V: dreiphasig 9 kW
- AC3 = 400 V: dreiphasig 16 kW
- Schalten von E-Motoren Nennleistung bei:
- AC1 = 230V: einphasig 1.3 kW
- AC3 = 230V: dreiphasig 2.2 kW
- AC3 = 400 V: dreiphasig 4 kW
- Schraubklemmen:
- Anschlussmöglichkeit-Hauptstromkreis:
- Starr 1x 1.5 ... 10qmm oder Starr 2x 1.5 ... 4qmm
- Mechanische Lebensdauer: 1.000.000 Zyklus
- Temperatureinsatzbereich: -25...+55°C
- Schutzart: IP20
- Verschmutzungsgrad: 3
- Brummfrei ja

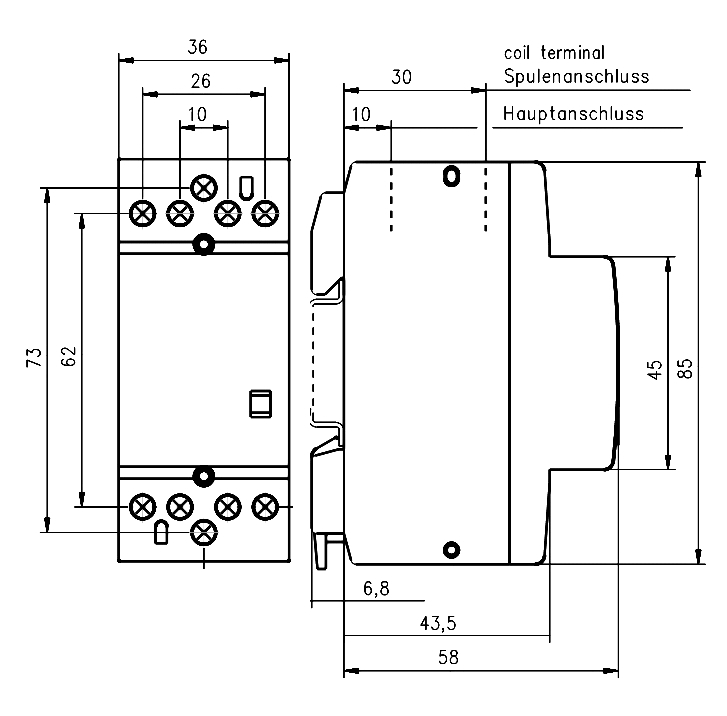

- Abmessungen: B: 36,0mm H: 85,0mm T: 65,00mm
- Anzahl der Teilungseinheiten 2
- Farbe: Grau
- Gewicht: 0,235kg
Zusatzinformation
folgende Produkte gibt es optional hierzu ( fals benötigt max 1x möglich )
- Bst-Nr 47-870-00208 = Hilfskontaktblock 1S/1Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-11N
- Bst-Nr 47-870-00204 = Hilfskontaktblock 2S/0Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-20N
