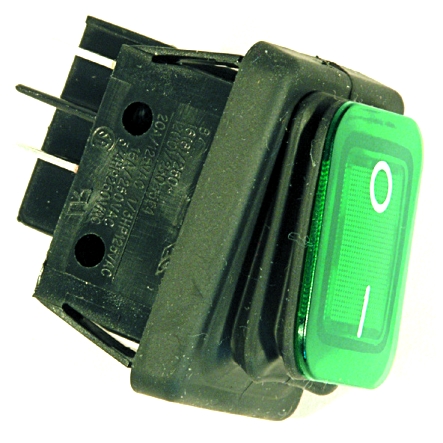

IP65 Schalter 16A Wippschalter 30x37mm GRÜN beleuchtet Netzschalter

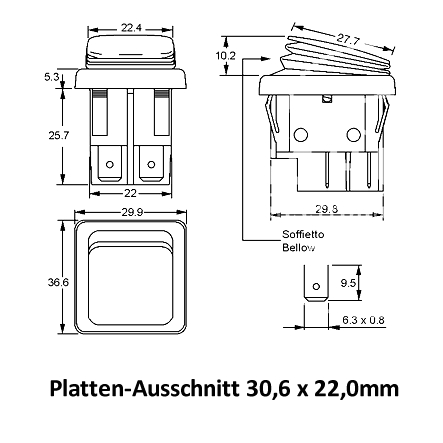

IP65 Schalter 16A Wippenschalter mit Mittelstellung I-O-I wurde entwickelt für den Einsatz in feuchter und stark verschmutzter Atmosphäre  Er kommt u.a. zum Einsatz bei Bodenreinigungsmaschinen, Dampfdruck- und Wasserdampfreinigern, Dampfbügelautomaten, Profiwerkzeuge, Baumaschienen im Joystick, Küchengeräten und Kleingeräten aller Art. Flüssigkeit- und staubgeschützter Wippeneinbauschalter. Ideal auch im KFZ, Caravan Outdoorbereich für Nutzfahrzeuge usw. Ersetzt also viele Wippschalter in selber Ausführung usw.  Belastbarkeit: 16A (8A) bis 250Vac Schalter = Wechselschalter  ( Ein-Aus-Ein = Symbolik I-O-II ) mit Mittelstellung ( verhart in der jeweiligen Position - kein Taster )  Anschlüsse: 6x 6,3 mm Steckkontakt ohne Beleuchtung   Mechanische Lebensdauer: 300000 Schaltspiele Spritzwasser und feuchtefest Schutzgrad IP65  Snap-in Montage feste nicht abnehmbare Feuchteschutzkappe ( IP65 ) Abmessungen: Frontpanel: 30x37mm ( 29,7 x 36,6mm ) Einbaumaße: typisch 29,5 x 22mm bis 30,6 x 22mm ( für 30x22mm Gehäuseausschnitte )  Bautiefe: 26mm Schutzart: IP65 spritzwasserfest Frontseitig  Umgebungstemperatur, max.: +120°C Siehe auch Zeichnung ( weitere Bilder ) Folgende Ausführungen dieser Schalter Serie sind erhältlich ( siehe auch unten im Register ähnliche Artikel ) : Bst : 95-834-00790 = Schalter 30x37mm ohne Beleuchtung ( I-O-II ) Wechslerkontakt  Bst : 95-834-00800 = Schalter 30x37mm ROTE   Wippe mit 230V Beleuchtung Bst : 95-834-00810 = Schalter 30x37mm GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00355 = Schalter 25mm rund GRÜNE Wippe mit 12V LED Beleuchtung Bst : 95-834-00365 = Schalter 25mm rund ROTE   Wippe mit 12V LED Beleuchtung Bst : 95-834-00368 = Schalter 25mm rund GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00367 = Schalter 25mm rund ROTE    Wippe mit 230V Beleuchtung

IP65 Wippschalter RUND 25mm Ein-Aus mit grüner 230V Beleuchtung IP65 Kontakte: 1x Schliesser (Ein/Aus) Kontaktbelastbarkeit: bis 250VAC Kontakt-Schaltstrom max: 10A (4A) 3 Flachsteck-Anschlüsse versilbert 4.8 x 0.8 mm Integrierte 230V AC Beleuchtung (200-250V) Glimmlampe   Schutzgrad: IP65 Temperatur-Einsatzbereich: -30...+85°C Inkl. Gummischutzkappe Kontaktwiderstand: 50mOhm max Isolationswiderstand (500V DC): 100MOhm Körper und Wippe: Nylon 6.6/UL94-V2 beleuchtete Wippe:    Polycarbonat Anschlüsse: Messing    versilbert Anschlüße 3 ( Anschlussplan siehe weitere Bilder )  Kopfdurchmesser 25,00mm Einbaudurchmesser: 20,0mm Halt durch SnapIn Bautiefe: 16mm mit Kontakten: 24mm Aufbauhöhe Frontseite ab Frontplatte: 14,0mm Folgende Ausführungen dieser Schalter Serie sind erhältlich ( siehe auch unten im Register ähnliche Artikel ) : Bst : 95-834-00800 = Schalter 30x37mm ROTE   Wippe mit 230V Beleuchtung Bst : 95-834-00810 = Schalter 30x37mm GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00355 = Schalter 25mm rund GRÜNE Wippe mit 12V LED Beleuchtung Bst : 95-834-00365 = Schalter 25mm rund ROTE   Wippe mit 12V LED Beleuchtung Bst : 95-834-00368 = Schalter 25mm rund GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00367 = Schalter 25mm rund ROTE    Wippe mit 230V Beleuchtung

Wippschalter RUND 25mm Ein-Aus mit roter 230V Beleuchtung IP65 Kontakte: 1x Schliesser (Ein/Aus) Kontaktbelastbarkeit: bis 250VAC Kontakt-Schaltstrom max: 10A (4A) 3 Flachsteck-Anschlüsse versilbert 4.8 x 0.8 mm Integrierte 230V AC Beleuchtung (200-250V)   Schutzgrad: IP65 Temperatur-Einsatzbereich: -30...+85°C Inkl. Gummischutzkappe Kontaktwiderstand: 50mOhm max Isolationswiderstand (500V DC): 100MOhm Körper und Wippe: Nylon 6.6/UL94-V2 beleuchtete Wippe:    Polycarbonat Anschlüsse: Messing    versilbert Anschlüße 3 ( Anschlussplan siehe weitere Bilder )  Kopfdurchmesser 25,00mm Einbaudurchmesser: 20,0mm Halt durch SnapIn Bautiefe: 16mm mit Kontakten: 24mm Aufbauhöhe Frontseite ab Frontplatte: 14,0mm Folgende Ausführungen dieser Schalter Serie sind erhältlich ( siehe auch unten im Register ähnliche Artikel ) : Bst : 95-834-00800 = Schalter 30x37mm ROTE   Wippe mit 230V Beleuchtung Bst : 95-834-00810 = Schalter 30x37mm GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00355 = Schalter 25mm rund GRÜNE Wippe mit 12V LED Beleuchtung Bst : 95-834-00365 = Schalter 25mm rund ROTE   Wippe mit 12V LED Beleuchtung Bst : 95-834-00368 = Schalter 25mm rund GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00367 = Schalter 25mm rund ROTE    Wippe mit 230V Beleuchtung

IP65 Wippschalter RUND 25mm Ein-Aus mit roter 12V LED Beleuchtung IP65 Kontakte: 1x Schliesser (Ein/Aus) Kontaktbelastbarkeit: bis 250VAC Kontakt-Schaltstrom max: 10A  3 Flachsteck-Anschlüsse versilbert 4.8 x 0.8 mm Integrierte LED Beleuchtung (12V DC 20mA  5-18V ) Rot  Schutzgrad: IP65 Temperatur-Einsatzbereich: -30...+85°C Inkl. Gummischutzkappe Kontaktwiderstand: 50mOhm max Isolationswiderstand ( 500V DC ): 100MOhm Körper und Wippe: Nylon 6.6/UL94-V2 beleuchtete Wippe:    Polycarbonat Anschlüsse: Messing    versilbert Anschlüße 3 ( Anschlussplan siehe weitere Bilder )  Kopfdurchmesser 25,00mm Einbaudurchmesser: 20,0mm Halt durch SnapIn Bautiefe: 16mm mit Kontakten: 24mm Aufbauhöhe Frontseite ab Frontplatte: 14,0mm Folgende Ausführungen dieser Schalter Serie sind erhältlich ( siehe auch unten im Register ähnliche Artikel ) : Bst : 95-834-00800 = Schalter 30x37mm ROTE   Wippe mit 230V Beleuchtung Bst : 95-834-00810 = Schalter 30x37mm GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00355 = Schalter 25mm rund GRÜNE Wippe mit 12V LED Beleuchtung Bst : 95-834-00365 = Schalter 25mm rund ROTE   Wippe mit 12V LED Beleuchtung Bst : 95-834-00368 = Schalter 25mm rund GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00367 = Schalter 25mm rund ROTE    Wippe mit 230V Beleuchtung Für die Vorbeschaltung der integrierten 12V LED bei Betrieb an 230VAC empfehlen wir folgenden optionalen Bauteile ( siehe auch weitere Bilder )   Bst Nr 19-911-00072 = 2,2Kohm Widerstand  Bst Nr 29-724-00050 = 220nF = 0,22uF 275VAC WIMA X2 MP3 Kondensator  Bst Nr   9-541-00012 = 1N4007 Universaldiode Schutzdiode  Bst Nr 44-815-00006 = Lochrasterplatine Punktraster  Bst Nr 39-796-00008 = 2polige Printklemme

IP65 Wippschalter RUND 25mm mit grüner 12V LED Beleuchtung IP65 Kontakte: 1x Schliesser (Ein/Aus) Kontaktbelastbarkeit: bis 250VAC Kontakt-Schaltstrom max: 10A  3 Flachsteck-Anschlüsse versilbert 4.8 x 0.8 mm Integrierte LED Beleuchtung (12V DC 20mA  Range 5-18V) Grün  Schutzgrad: IP65 Temperatur-Einsatzbereich: -30...+85°C Inkl. Gummischutzkappe Kontaktwiderstand: 50mOhm max Isolationswiderstand ( 500V DC ): 100MOhm Körper und Wippe: Nylon 6.6/UL94-V2 beleuchtete Wippe:    Polycarbonat Anschlüsse: Messing    versilbert Anschlüße 3 ( Anschlussplan siehe weitere Bilder )  Kopfdurchmesser 25,00mm Einbaudurchmesser: 20,0mm Halt durch SnapIn Bautiefe: 16mm mit Kontakten: 24mm Aufbauhöhe Frontseite ab Frontplatte: 14,0mm Folgende Ausführungen dieser Schalter Serie sind erhältlich ( siehe auch unten im Register ähnliche Artikel ) : Bst : 95-834-00800 = Schalter 30x37mm ROTE   Wippe mit 230V Beleuchtung Bst : 95-834-00810 = Schalter 30x37mm GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00355 = Schalter 25mm rund GRÜNE Wippe mit 12V LED Beleuchtung Bst : 95-834-00365 = Schalter 25mm rund ROTE   Wippe mit 12V LED Beleuchtung Bst : 95-834-00368 = Schalter 25mm rund GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00367 = Schalter 25mm rund ROTE    Wippe mit 230V Beleuchtung  Für die Vorbeschaltung der integrierten 12V LED bei Betrieb an 230VAC empfehlen wir folgenden optionalen Bauteile ( siehe auch weitere Bilder )   Bst Nr 19-911-00072 = 2,2Kohm Widerstand  Bst Nr 29-724-00050 = 220nF = 0,22uF 275VAC WIMA X2 MP3 Kondensator  Bst Nr   9-541-00012 = 1N4007 Universaldiode Schutzdiode  Bst Nr 44-815-00006 = Lochrasterplatine Punktraster  Bst Nr 39-796-00008 = 2polige Printklemme

IP65 Schalter 16A Wippenschalter wurde entwickelt für den Einsatz in feuchter und stark verschmutzter Atmosphäre  Er kommt u.a. zum Einsatz bei Bodenreinigungsmaschinen, Dampfdruck- und Wasserdampfreinigern, Dampfbügelautomaten, Profiwerkzeuge, Baumaschienen, Küchengeräten und Kleingeräten aller Art. Flüssigkeit- und staubgeschützter Wippeneinbauschalter. Ideal auch im KFZ, Caravan Outdoorbereich für Nutzfahrzeuge usw. Ersetzt also viele Wippschalter in selber Ausführung usw.  Belastbarkeit: 16A (8A) bis 250Vac Schalter 2-fach Kontakt ( Ein-Aus )  Anschlüsse: 4x 6,3 mm Steckkontakt Rot beleuchtet 230V Beleuchtung (Glimmlampe) Mechanische Lebensdauer: 300000 Schaltspiele Spritzwasser und feuchtefest Schutzgrad IP65  Snap-in Montage feste nicht abnehmbare Feuchteschutzkappe ( IP65 ) Abmessungen: Frontpanel: 30x37mm ( 29,7 x 36,6mm ) Einbaumaße: typisch 29,5 x 22mm bis 30,6 x 22mm ( für 30x22mm Gehäuseausschnitte )  Bautiefe: 26mm Schutzart: IP65 spritzwasserfest Frontseitig  Umgebungstemperatur, max.: +120°C Siehe auch Zeichnung ( weitere Bilder ) Folgende Ausführungen dieser Schalter Serie sind erhältlich ( siehe auch unten im Register ähnliche Artikel ) : Bst : 95-834-00790 = Schalter 30x37mm ohne Beleuchtung ( I-O-II ) Wechslerkontakt  Bst : 95-834-00800 = Schalter 30x37mm ROTE   Wippe mit 230V Beleuchtung Bst : 95-834-00810 = Schalter 30x37mm GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00355 = Schalter 25mm rund GRÜNE Wippe mit 12V LED Beleuchtung Bst : 95-834-00365 = Schalter 25mm rund ROTE   Wippe mit 12V LED Beleuchtung Bst : 95-834-00368 = Schalter 25mm rund GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00367 = Schalter 25mm rund ROTE    Wippe mit 230V Beleuchtung

IP65 Schalter 16A Wippenschalter wurde entwickelt für den Einsatz in feuchter und stark verschmutzter Atmosphäre  Er kommt u.a. zum Einsatz bei Bodenreinigungsmaschinen, Dampfdruck- und Wasserdampfreinigern, Dampfbügelautomaten, Baumaschienen, Profiwerkzeuge, Küchengeräten und Kleingeräten aller Art. Flüssigkeit- und staubgeschützter Wippeneinbauschalter. Ideal auch im KFZ, Caravan Outdoorbereich für Nutzfahrzeuge usw. Er ersetzt also viele Wippschalter in selber Ausführung  Belastbarkeit: 16A (8A) bis 250Vac Schalter 2-fach Kontakt ( Ein-Aus )  Anschlüsse: 4x 6,3 mm Steckkontakt Grün beleuchtet 230V Beleuchtung (Glimmlampe) Mechanische Lebensdauer: 300000 Schaltspiele Spritzwasser und feuchtefest Schutzgrad IP65  Snap-in Montage feste nicht abnehmbare Feuchteschutzkappe ( IP65 ) Abmessungen: Frontpanel: 30x37mm ( 29,7 x 36,6mm ) Einbaumaße: typisch 29,5 x 22mm bis 30,6 x 22mm ( für 30x22mm Gehäuseausschnitte )  Bautiefe: 26mm Schutzart: IP65 spritzwasserfest Frontseitig  Umgebungstemperatur, max.: +120°C Siehe auch Zeichnung ( weitere Bilder ) Folgende Ausführungen dieser Schalter Serie sind erhältlich ( siehe auch unten im Register ähnliche Artikel ) : Bst : 95-834-00790 = Schalter 30x37mm ohne Beleuchtung ( I-O-II ) Wechslerkontakt  Bst : 95-834-00800 = Schalter 30x37mm ROTE   Wippe mit 230V Beleuchtung Bst : 95-834-00810 = Schalter 30x37mm GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00355 = Schalter 25mm rund GRÜNE Wippe mit 12V LED Beleuchtung Bst : 95-834-00365 = Schalter 25mm rund ROTE   Wippe mit 12V LED Beleuchtung Bst : 95-834-00368 = Schalter 25mm rund GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00367 = Schalter 25mm rund ROTE    Wippe mit 230V Beleuchtung
