BNC Stecker RG58 Crimp für RG58U Koaxkabel
| Anzahl | Stückpreis |
|---|---|
| Bis 9 | 1,10 €* 1,70 €* (35.29% gespart) |
| Bis 24 | 1,05 €* |
| Bis 49 | 0,95 €* |
| Ab 50 | 0,85 €* |
Sofort verfügbar, Lieferzeit: 1-3 Tage
Artikelnummer: 39-851-00005
Produktinformationen "BNC Stecker RG58 Crimp für RG58U Koaxkabel"
BNC Stecker für RG58 Koaxkabel und auch RG58U, RG141, URM43, URM76, Belden 9907, 88U-C58
- BNC-Stecker zum Anschluss an Koaxleitungen ( RG58 / RG58U / RG-58C/U )
- Impedanz 50ohm

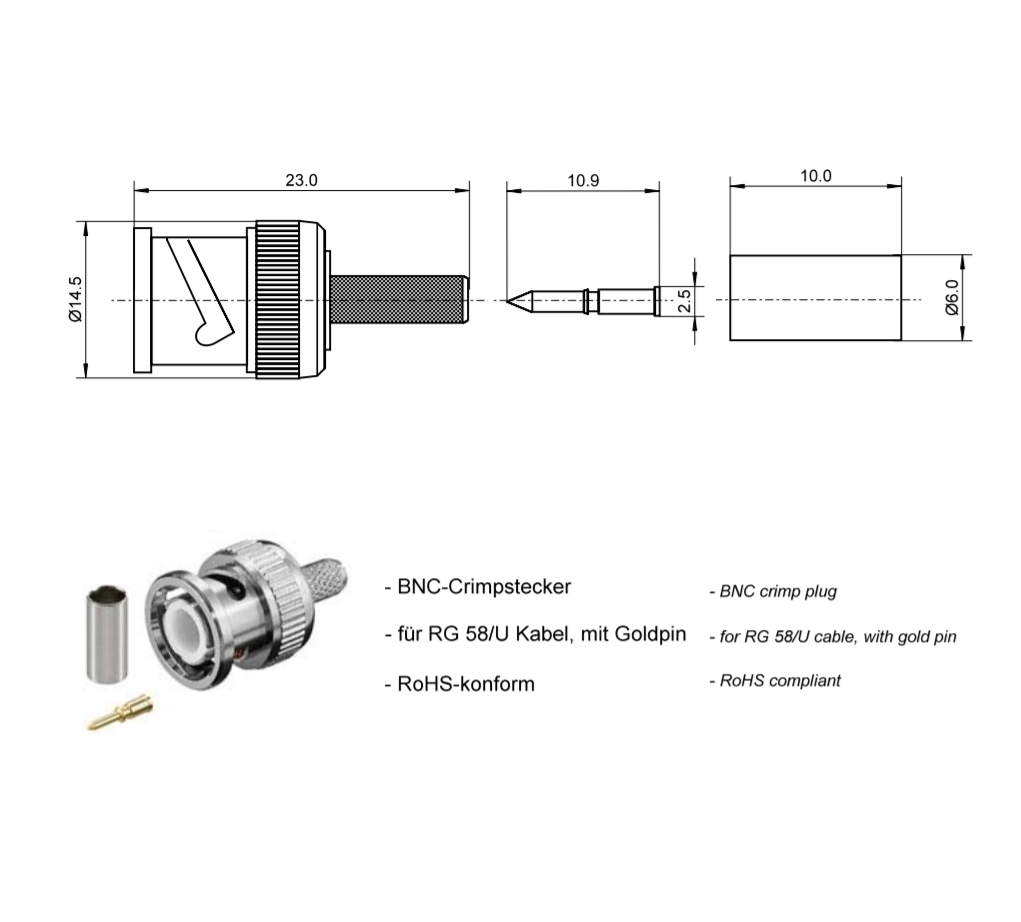

- Abmessungen siehe auch Zeichnung weitere Bilder
- Kabeleinführung für Dielektrikum bis 3,1..3,2mm ( Toleranz )
- Quetschhülse Aussendurchmesser: 6,0mm ( Toleranz +0,1-0,2mm ) /
- Quetschhülse Innendurchmesser: 5,6mm
- 24Karat vergoldeter Innenstift lötbar bzw. quetschbar
- Innenbohrung 0,8mm für Koaxkabelseele
- BNC Crimpstecker mit Hülse für Koaxkabel wie RG58, RG58U, RG141, URM43, URM76, Belden 9907
- RoHS bestätigt Ja
passendes Zubehör siehe Zubehör-Register
