BNC Stecker HD Stecker für 4-5mm Koaxkabel
3,79 €*
% 4,99 €* (24.05% gespart)Sofort verfügbar, Lieferzeit: 2-4 Tage
Artikelnummer: 39-851-00126
Produktinformationen "BNC Stecker HD Stecker für 4-5mm Koaxkabel"

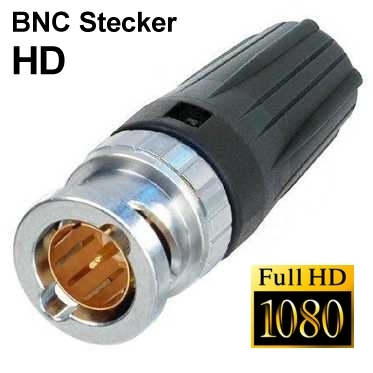

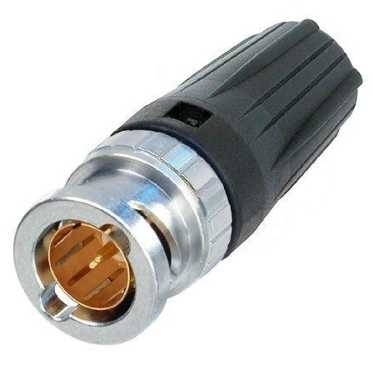

HD BNC Stecker für Koaxkabel mit 4-5mm Durchmesser
- HD BNC-Stecker für HD SDI, AHD, TVI, CVI Kameras und bzw. Koax Multikabel
- HD, HD-SDI, TVI, AHD, CVI, FBAS, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV usw.
- Anwendbar bis 4,5 GHz, für digitale und analoge Videoübertragungen
- Vergoldeter Massekontakt mit verbesserter Schirmwirkung, optimiert für hochfrequente HDTV Signale bis 4.5 GHz
- für Videokabel mit 4,45...5,5mm Aussendurchmesser ( Ideal 4,5-5,0mm )
- Crimp-Hülse Innendurchmesser: 4,9mm
- Crimp-Hülse Aussendurchmesser: 5,9mm
- Dielektrikum-Einlass (Durchmesser innen) 3,3mm ( Ideal Dielektrikum: 3,1mm )
- Tülle Kabeleinlass 3,0...8mm

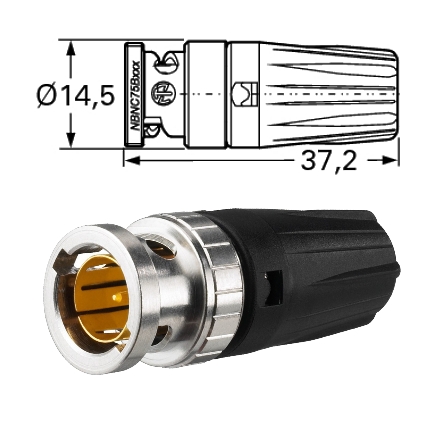

- Stecker Abmessungen: L: 37,2 mm
- Durchmesser Front: 14,5 mm
- Temperaturbereich -30 bis +85 °C
- Impedanz 75-Ohm ( auch 50-Ohm Anwendungen geeignet )
- Durchgangswiderstand kleiner 3-mOhm

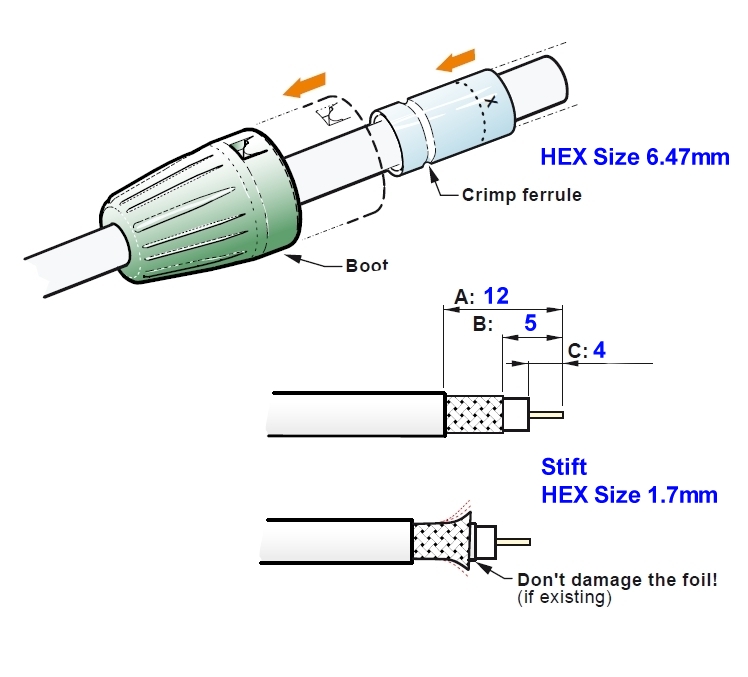

- Crimp Angaben für Crimpzange
- Mittelstift = Crimp-Mass Centerpin
- Crimp-Mass Squarecrimp IEC-803-2 = HEX Size 1,6mm
- Crimp-Mass Squarecrimp IEC-803-W = HEX Size 1,7mm
- Rundhülse = Crimp-Mass Shield (Masse-Rundhülse)
- Crimp-Mass 6 Hexcrimp OEC803 = HEX Size 5,00mm
Unter anderen nun die empfohlene Koaxkabel laut Herstellerangaben
- Belden 1855ENH = HDTV/SDI Digital coax mit Kupfergeflecht und ALU Schirm (Leitungsart RG59U jedoch 4,5mm DM)
- 1855ENH hat Abm. Manteldurchmesser 4,45mm / Dielektrikum 2,9mm Durchmesser / Abschirmung 3,45mm Durchmesser
- Argosy Image 360,
- Bryant BD SD01,
- CAE HD0628LSZH,
- Canford SDV, Canford SDV-LFH, Canford SDV-X-LFH,
- Cordial CVI 06-28, Cordial CVI 06-28HD, Cordial CVI 06-28HD-FRNC, Cordial CVI 3-7,
- Draka 0.6/2.8 AF, Draka 0.6 L/2.8 AF,
- Extron BNC-5RC,
- Fuzion SD-1,
- Klotz V06/28, Klotz VMXx75Y,
- Kabeltronik HFV 0.6/2.8 AF- FRNC, Kabeltronik MVP 5x 0.6/2.8 AF-FRNC,
- Nexans HF 75 0,6/2,9 02YS(ST)CH,
- Percon VK5,
- Sommer 600-0101M, Sommer 600-0104M, Tesca Supra
- u.a. mit ähnlichen Abmessungen
Passend Crimpzange z.B. 97-905-05000 oder 97-905-00790
