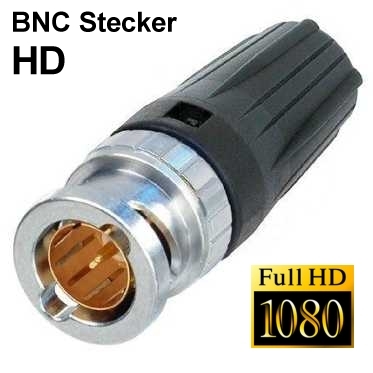

BNC Stecker HD Stecker für 6-8mm RG59 Koaxkabel

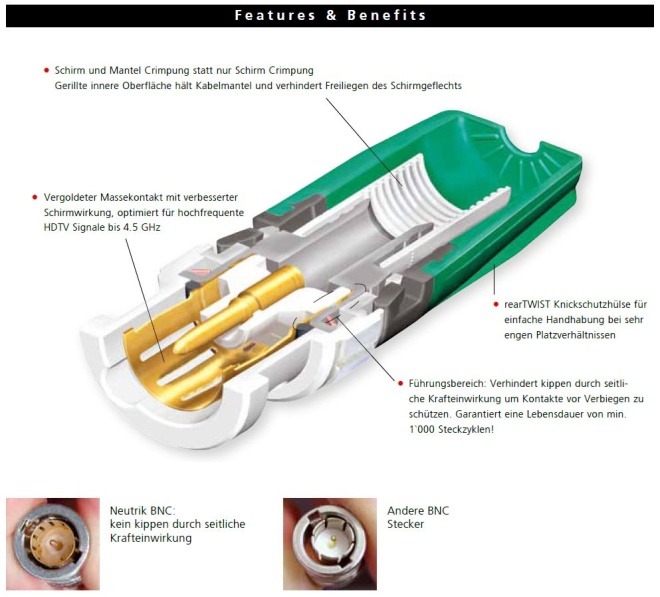

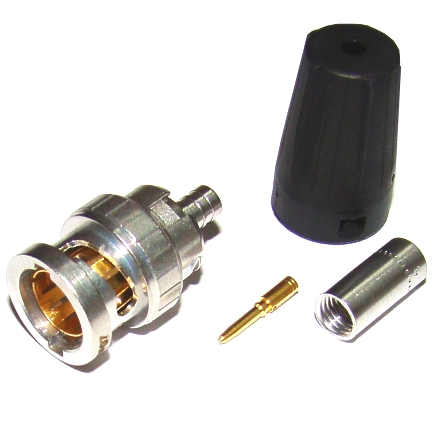

HD BNC Stecker für Koaxkabel mit 5-6,3mm Durchmesser vergoldeter BNC Stecker für HD Kamera mit SDI, TVI, AHD, CVI Signalen oder auch HD, FBAS, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV usw. Anwendbar bis 4,5 GHz, für digitale und analoge Videoübertragungen Vergoldeter Massekontakt mit verbesserter Schirmwirkung, optimiert für hochfrequente HDTV Signale bis 4.5 GHz für Videokabel mit 5...6,33mm Aussendurchmesser ( ideal 6,3mm ) Crimp-Hülse Innendurchmesser: 6,47mm Crimp-Hülse Aussendurchmesser: 7,4mm Dielektrikum-Einlass (Durchmesser innen) 3,8mm Tülle Kabeleinlass 3,0...8mm Stecker Abmessungen: L: 37,2 mm Durchmesser Front: 14,5 mm Temperaturbereich -30 bis +85 °C Impedanz 75-Ohm ( bedingt auch 50-Ohm Anwendungen) Durchgangswiderstand kleiner 3-mOhm Kontaktpins reduziert, Pin: 1,07 mm Crimp-Mass Squarecrimp IEC-803-2 = HEX Size 1,6mm Crimp-Mass Shield (Masse-Rundhülse) Crimp-Mass 6 Hexcrimp IEC803 = HEX Size 6,47mm Unter anderen nun die empfohlene Koaxkabel laut Herstellerangaben HD-TV Digital Coax mit Kupfergeflecht und ALU Schirm Crimp-Mass Centerpin ( Mittelstift ) Passende Kabel: Argosy Image 720, Belden 1505A (ANH), Belden 8241F, CAE HD08370LSZH, Canare L-4CFB, Clark Wire CD7559-0, Clark Wire CD7559F-0, CommScope 5565, Draka 0.8/3.7 AF, Draka 755-801, Draka 755-803, Draka 755-804, Gepco VPM2000, Proel HPC 810, Suhner S0426, Sommer 600-0451, Sommer 600-162(F), Percon VK6 42-710-00365 ... uvwm. mit ähnlichen Abmessungen Passend Crimpzange z.B. 97-905-05000 oder 97-905-00790

HD BNC Stecker für RG174 / RG179 Koaxkabel mit 3mm Durchmesser HD BNC-Stecker für HF, NF, HD SDI, AHD, TVI, CVI Kameras und RG174/179 Koaxkabel mit 3mm Aussen-DM bzw. Koax Multikabel HD, HD-SDI, TVI, AHD, CVI, FBAS, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV usw. Anwendbar bis 4,5 GHz, für digitale und analoge Videoübertragungen vergoldeter BNC Stecker für HD SDI Kamera Koax Multikabel wie HD, HD-SDI, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV usw. Anwendbar bis 4,5 GHz, für digitale und analoge Videoübertragungen Vergoldeter Massekontakt mit verbesserter Schirmwirkung, optimiert für hochfrequente HDTV Signale bis 4.5 GHz für Videokabel Koaxkabel mit 2,8--3,0mm Aussendurchmesser  Crimp-Hülse Innendurchmesser: ?? mm Crimp-Hülse Aussendurchmesser: ??mm Dielektrikum-Einlass (Durchmesser innen)  2,8mm Tülle Kabeleinlass 2,5...4mm Stecker Abmessungen: L: 37,2 mm Durchmesser Front: 14,5 mm Temperaturbereich -30 bis +85 °C Impedanz 75-Ohm ( bedingt auch 50-Ohm Anwendungen) Durchgangswiderstand kleiner 3-mOhm Crimp-Mass Centerpin (Mittelstift) Crimp-Mass Square crimp Center Pin = HEX Size 1,6mm IEC-60803 Crimp-Mass Shield (Masse-Rundhülse) Crimp-Mass Hexagons ( HEX-6 ) MIL22520/539(B) = HEX Size 4,06mm Unter anderen nun die empfohlene Koaxkabel laut Herstellerangaben RG179 B/U Canare L-1.5C2VS, Suhner S02223, Kroschu (341 270, 341 280), RG174 B/U Sommer 600-025-03 (05) usw, Passend Crimpzange z.B. 97-905-05000 oder 97-905-00790

HD BNC Stecker für Koaxkabel mit 7-9mm Durchmesser vergoldeter BNC Stecker für HD Kamera mit SDI, TVI, AHD, CVI Signalen oder auch HD, FBAS, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV usw. Anwendbar bis 4,5 GHz, für digitale und analoge Videoübertragungen Vergoldeter Massekontakt mit verbesserter Schirmwirkung, optimiert für hochfrequente HDTV Signale bis 4.5 GHz für Videokabel mit 6,9...9mm Aussendurchmesser Crimp-Hülse Innendurchmesser: 7,1mm Crimp-Hülse Aussendurchmesser: 7,9mm Dielektrikum-Einlass (Durchmesser innen) 5,0mm Tülle Kabeleinlass 3,0...8mm Stecker Abmessungen: L: 37,2 mm Durchmesser Front: 14,5 mm Temperaturbereich -30 bis +85 °C Impedanz 75-Ohm ( bedingt auch 50-Ohm Anwendungen) Durchgangswiderstand kleiner 3-mOhm Crimp-Mass Centerpin (Mittelstift) Crimp-Mass Squarecrimp IEC-803-2 = HEX Size 1,6mm Crimp-Mass Shield (Masse-Rundhülse) Crimp-Mass Hexagons (HEX) IEC803 = HEX Size 7,01mm Unter anderen nun die empfohlene Koaxkabel laut Herstellerangaben CAE HD10460LSZH = HDTV/SDI Digital coax mit Kupfergeflecht und ALU Schirm HD10460LSZH hat Abm. Manteldurchmesser 6,95mm / Dielektrikum 4,6mm Durchmesser / Innenleiter 1,04mm Durchmesser  Weitere Koaxkabel sind Eupen 705 CRT 5V-HS Tesca Prima uvwm. mit ähnlichen Abmessungen Passend Crimpzange z.B. 97-905-05000 oder 97-905-00790

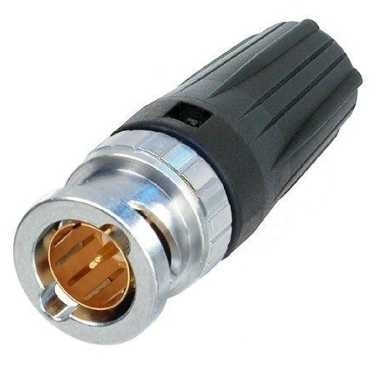

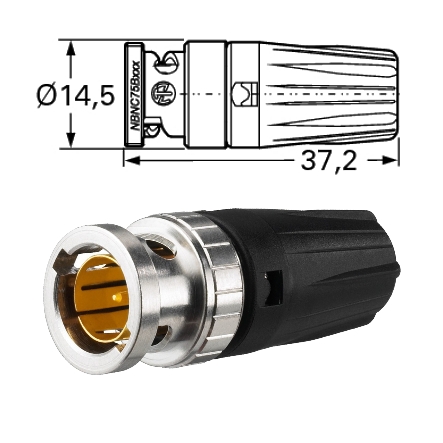

HD BNC Stecker für RG59 Koaxkabel mit 6-8mm Durchmesser HD BNC-Stecker für HD SDI, AHD, TVI, CVI Kameras und RG59 Koaxkabel mit 6,2mm Aussen-DM bzw. Koax Multikabel HD, HD-SDI, TVI, AHD, CVI, FBAS, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV usw. Anwendbar bis 3,0 GHz, für digitale und analoge Videoübertragungen vergoldeter BNC Stecker für HD SDI Kamera Koax Multikabel wie HD, HD-SDI, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV usw. Anwendbar bis 4,5 GHz, für digitale und analoge Videoübertragungen Vergoldeter Massekontakt mit verbesserter Schirmwirkung, optimiert für hochfrequente HDTV Signale bis 4.5 GHz für Videokabel Koaxkabel mit 6..8mm Aussendurchmesser  Crimp-Hülse Innendurchmesser: 6,5mm Crimp-Hülse Aussendurchmesser: 7,4mm Dielektrikum-Einlass (Durchmesser innen) 4,0mm Tülle Kabeleinlass 3,0...8mm Stecker Abmessungen: L: 37,2 mm Durchmesser Front: 14,5 mm Temperaturbereich -30 bis +85 °C Impedanz 75-Ohm ( bedingt auch 50-Ohm Anwendungen) Durchgangswiderstand kleiner 3-mOhm Crimp-Mass Centerpin (Mittelstift) Crimp-Mass Squarecrimp IEC-803-2 = HEX Size 1,6mm Crimp-Mass Squarecrimp IEC-803-W = HEX Size 1,7mm Crimp-Mass Shield (Masse-Rundhülse) Crimp-Mass Hexagons (HEX) IEC803 = HEX Size 6,47mm Unter anderen nun die empfohlene Koaxkabel laut Herstellerangaben Belden 8241, CAE KX6A, Canare LV-61S, Cordial CVI (CVM) 06-37, CommScope 5563, Draka 0.6/3.7, Draka 0.6L/3.7, RG59 B/U, Sommer 600-0051 (M,L,S), Sommer 600-0054 (M,L,S), Klotz V06/37 Nexans HF 75 0,6/3,7 2YCY u.a. mit ähnlichen Abmessungen Passend Crimpzange z.B. 97-905-05000 oder 97-905-00790

HD BNC Stecker für Koaxkabel mit 4-5mm Durchmesser HD BNC-Stecker für HD SDI, AHD, TVI, CVI Kameras und bzw. Koax Multikabel HD, HD-SDI, TVI, AHD, CVI, FBAS, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV usw. Anwendbar bis 4,5 GHz, für digitale und analoge Videoübertragungen Vergoldeter Massekontakt mit verbesserter Schirmwirkung, optimiert für hochfrequente HDTV Signale bis 4.5 GHz für Videokabel mit 4,45...5,5mm Aussendurchmesser ( Ideal 4,5-5,0mm )  Crimp-Hülse Innendurchmesser: 4,9mm Crimp-Hülse Aussendurchmesser: 5,9mm Dielektrikum-Einlass (Durchmesser innen) 3,3mm ( Ideal Dielektrikum: 3,1mm ) Tülle Kabeleinlass 3,0...8mm Stecker Abmessungen: L: 37,2 mm Durchmesser Front: 14,5 mm Temperaturbereich -30 bis +85 °C Impedanz 75-Ohm ( auch 50-Ohm Anwendungen geeignet ) Durchgangswiderstand kleiner 3-mOhm Crimp Angaben für Crimpzange Mittelstift = Crimp-Mass Centerpin Crimp-Mass Squarecrimp IEC-803-2  = HEX Size 1,6mm Crimp-Mass Squarecrimp IEC-803-W = HEX Size 1,7mm Rundhülse = Crimp-Mass Shield (Masse-Rundhülse) Crimp-Mass 6 Hexcrimp OEC803 = HEX Size 5,00mm Unter anderen nun die empfohlene Koaxkabel laut Herstellerangaben Belden 1855ENH = HDTV/SDI Digital coax mit Kupfergeflecht und ALU Schirm (Leitungsart RG59U jedoch 4,5mm DM) 1855ENH hat Abm. Manteldurchmesser 4,45mm / Dielektrikum 2,9mm Durchmesser / Abschirmung 3,45mm Durchmesser  Argosy Image 360, Bryant BD SD01, CAE HD0628LSZH, Canford SDV, Canford SDV-LFH, Canford SDV-X-LFH, Cordial CVI 06-28, Cordial CVI 06-28HD, Cordial CVI 06-28HD-FRNC, Cordial CVI 3-7, Draka 0.6/2.8 AF, Draka 0.6 L/2.8 AF, Extron BNC-5RC, Fuzion SD-1, Klotz V06/28, Klotz VMXx75Y, Kabeltronik HFV 0.6/2.8 AF- FRNC,  Kabeltronik MVP 5x 0.6/2.8 AF-FRNC, Nexans HF 75 0,6/2,9 02YS(ST)CH, Percon VK5, Sommer 600-0101M, Sommer 600-0104M, Tesca Supra u.a. mit ähnlichen Abmessungen Passend Crimpzange z.B. 97-905-05000 oder 97-905-00790
