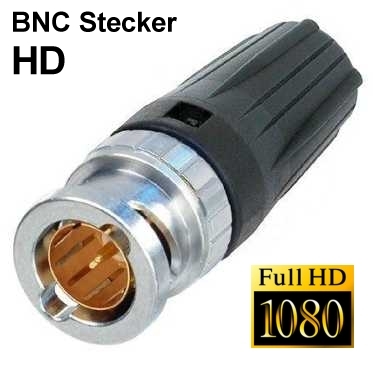

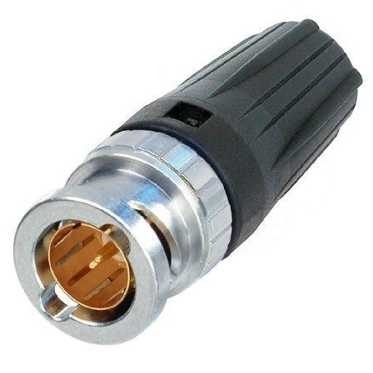

BNC Stecker HD Stecker für 5-6,3mm RG59 Koaxkabel
5,40 €*
% 6,99 €* (22.75% gespart)Sofort verfügbar, Lieferzeit: 2-4 Tage
Artikelnummer: 39-851-00124
Produktinformationen "BNC Stecker HD Stecker für 5-6,3mm RG59 Koaxkabel"
HD BNC Stecker für Koaxkabel mit 5-6,3mm Durchmesser
- vergoldeter BNC Stecker für HD Kamera mit SDI, TVI, AHD, CVI Signalen oder auch
- HD, FBAS, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV usw.
- Anwendbar bis 4,5 GHz, für digitale und analoge Videoübertragungen
- Vergoldeter Massekontakt mit verbesserter Schirmwirkung, optimiert für hochfrequente HDTV Signale bis 4.5 GHz
- für Videokabel mit 5...6,33mm Aussendurchmesser ( ideal 6,3mm )
- Crimp-Hülse Innendurchmesser: 6,47mm
- Crimp-Hülse Aussendurchmesser: 7,4mm
- Dielektrikum-Einlass (Durchmesser innen) 3,8mm
- Tülle Kabeleinlass 3,0...8mm
- Stecker Abmessungen: L: 37,2 mm
- Durchmesser Front: 14,5 mm
- Temperaturbereich -30 bis +85 °C
- Impedanz 75-Ohm ( bedingt auch 50-Ohm Anwendungen)
- Durchgangswiderstand kleiner 3-mOhm
- Kontaktpins reduziert, Pin: 1,07 mm

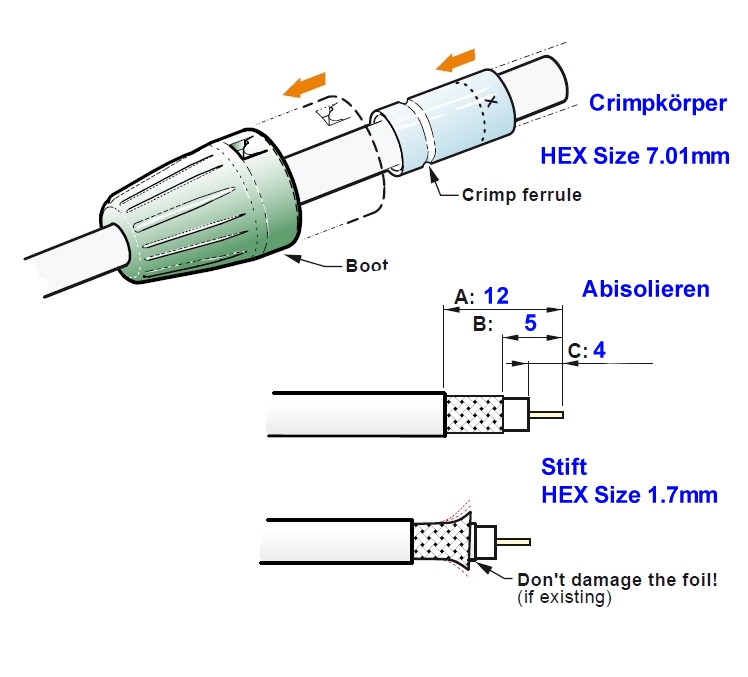

- Crimp-Mass Squarecrimp IEC-803-2 = HEX Size 1,6mm
- Crimp-Mass Shield (Masse-Rundhülse)
- Crimp-Mass 6 Hexcrimp IEC803 = HEX Size 6,47mm
Unter anderen nun die empfohlene Koaxkabel laut Herstellerangaben
- HD-TV Digital Coax mit Kupfergeflecht und ALU Schirm Crimp-Mass Centerpin ( Mittelstift )
- Passende Kabel: Argosy Image 720, Belden 1505A (ANH), Belden 8241F, CAE HD08370LSZH, Canare L-4CFB,
- Clark Wire CD7559-0, Clark Wire CD7559F-0, CommScope 5565, Draka 0.8/3.7 AF, Draka 755-801,
- Draka 755-803, Draka 755-804, Gepco VPM2000, Proel HPC 810, Suhner S0426,
- Sommer 600-0451, Sommer 600-162(F), Percon VK6
- 42-710-00365 ... uvwm. mit ähnlichen Abmessungen
Passend Crimpzange z.B. 97-905-05000 oder 97-905-00790
