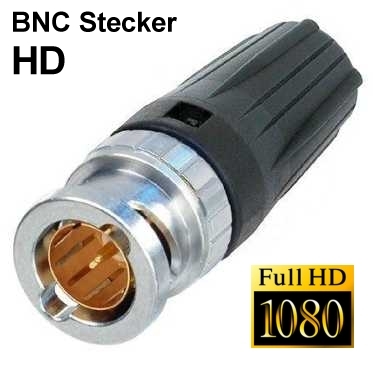

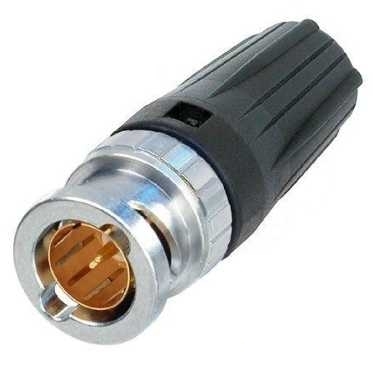

BNC Stecker HD Stecker für 7-9mm Koaxkabel

Produktinformationen "BNC Stecker HD Stecker für 7-9mm Koaxkabel"

HD BNC Stecker für Koaxkabel mit 7-9mm Durchmesser

  • vergoldeter BNC Stecker für HD Kamera mit SDI, TVI, AHD, CVI Signalen oder auch
  • HD, FBAS, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV usw.
  • Anwendbar bis 4,5 GHz, für digitale und analoge Videoübertragungen
  • Vergoldeter Massekontakt mit verbesserter Schirmwirkung, optimiert für hochfrequente HDTV Signale bis 4.5 GHz
  • für Videokabel mit 6,9...9mm Aussendurchmesser
  • Crimp-Hülse Innendurchmesser: 7,1mm
  • Crimp-Hülse Aussendurchmesser: 7,9mm
  • Dielektrikum-Einlass (Durchmesser innen) 5,0mm
  • Tülle Kabeleinlass 3,0...8mm
  • Stecker Abmessungen: L: 37,2 mm
  • Durchmesser Front: 14,5 mm
  • Temperaturbereich -30 bis +85 °C
  • Impedanz 75-Ohm ( bedingt auch 50-Ohm Anwendungen)
  • Durchgangswiderstand kleiner 3-mOhm
  • Crimp-Mass Centerpin (Mittelstift)
  • Crimp-Mass Squarecrimp IEC-803-2 = HEX Size 1,6mm
  • Crimp-Mass Shield (Masse-Rundhülse)
  • Crimp-Mass Hexagons (HEX) IEC803 = HEX Size 7,01mm

Unter anderen nun die empfohlene Koaxkabel laut Herstellerangaben

  • CAE HD10460LSZH = HDTV/SDI Digital coax mit Kupfergeflecht und ALU Schirm
  • HD10460LSZH hat Abm. Manteldurchmesser 6,95mm / Dielektrikum 4,6mm Durchmesser / Innenleiter 1,04mm Durchmesser
  • Weitere Koaxkabel sind
  • Eupen 705 CRT 5V-HS
  • Tesca Prima
  • uvwm. mit ähnlichen Abmessungen

Passend Crimpzange z.B. 97-905-05000 oder 97-905-00790
