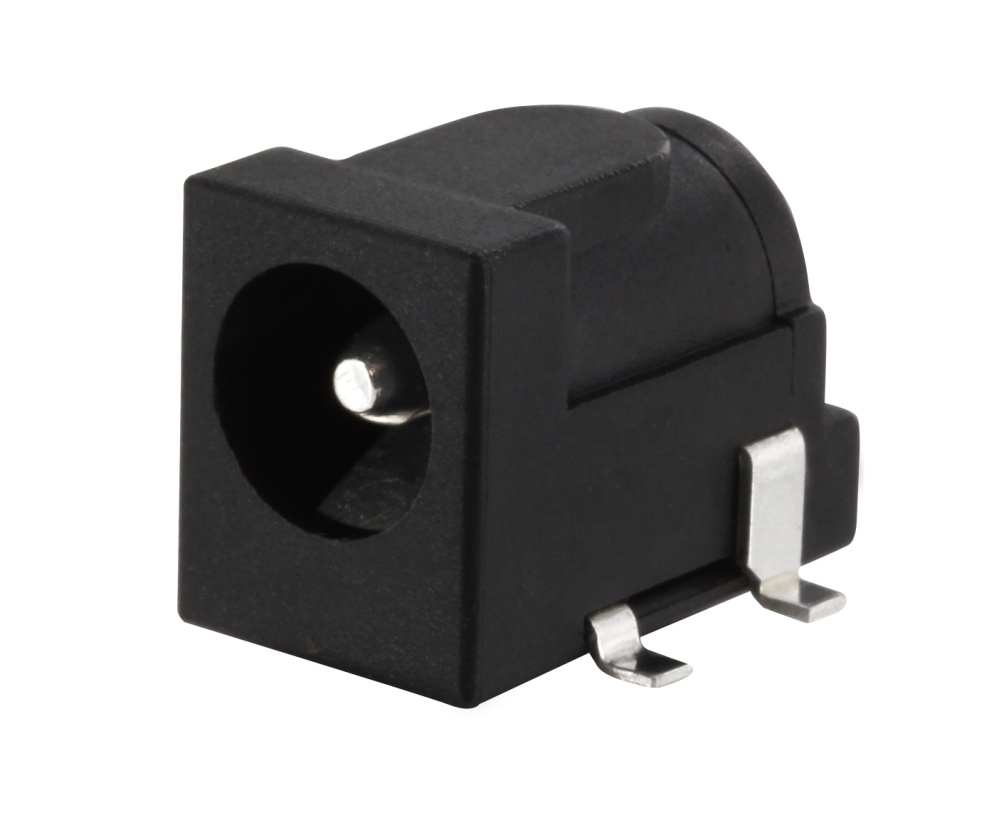

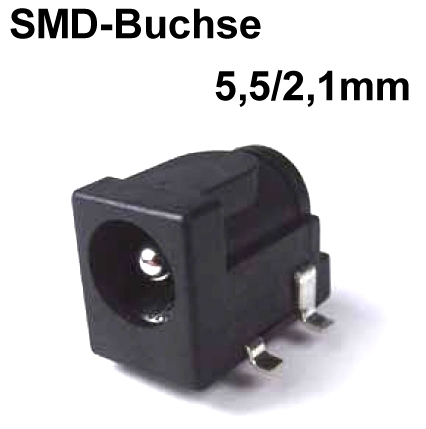

5,5x2,1mm Hohlstecker Buchse Einbaubuchse SMD Buchse
Artikelnummer: 93-862-00600
Produktinformationen "5,5x2,1mm Hohlstecker Buchse Einbaubuchse SMD Buchse"
Hohlstecker Buchse SMD Kunststoff vollisoliert Einsatz typisch, Notebooks, Netbooks, Kleingeräte, Schaltungen, Steuerungen
- Rechteckige Kunststoff Printbuchse
- mit 4 SMD Lötpads und integr. Schaltkontakt
- Buchsen Innendurchmesser 5,5mm / Innenstift: 2,1mm
- Kunststoffgehäuse-Abmessungen:
- B: 8,9mm / H: 11,0mm / T: 13,2/14,7mm

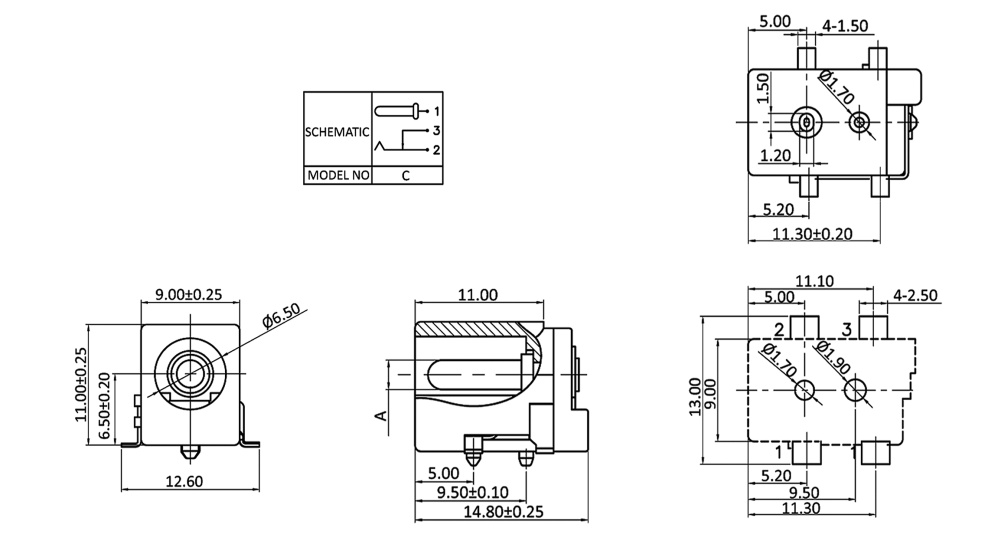

- Details siehe Zeichnung
- Operating Voltage 5-12-15-19V DC or AC (Max.): 24V
- Operating Current (Nom.): 2A max 5A
- Insulation Resistance (Min.): 100Mohm (500 Vdc)
- Contact Resistance (Max.): 30 mohm
- Operating Life in Mating Cycles (Min.): 5000
- Dielectric Strength: 500 Vac
- Insertion Force (Max.): 3 N to 30 N
- Extraction Force: 3 N to 30 N
Optional passendes Zubehör erhältlich wie Stecker, Anschlusskabel usw. siehe (Zubehör-Register)
Erhältlich in 2-Ausführungen ( ggf. Bst Nr unter Suche eingeben )
- Bst Nr 93-862-00600 = 2,1 x 5,5mm ( Innendurchmesser / Aussendurchmesser für Hohlstecker )
- Bst Nr 93-862-00610 = 2,5 x 5,5mm ( Innendurchmesser / Aussendurchmesser für Hohlstecker )
