5,5x2,5mm Hohlstecker Buchse Einbaubuchse rund isoliert
| Anzahl | Stückpreis |
|---|---|
| Bis 9 | 1,10 €* 1,40 €* (21.43% gespart) |
| Bis 24 | 1,00 €* |
| Bis 99 | 0,95 €* |
| Ab 100 | 0,90 €* |
Sofort verfügbar, Lieferzeit: 2-4 Tage
Artikelnummer: 93-862-00050
Produktinformationen "5,5x2,5mm Hohlstecker Buchse Einbaubuchse rund isoliert"

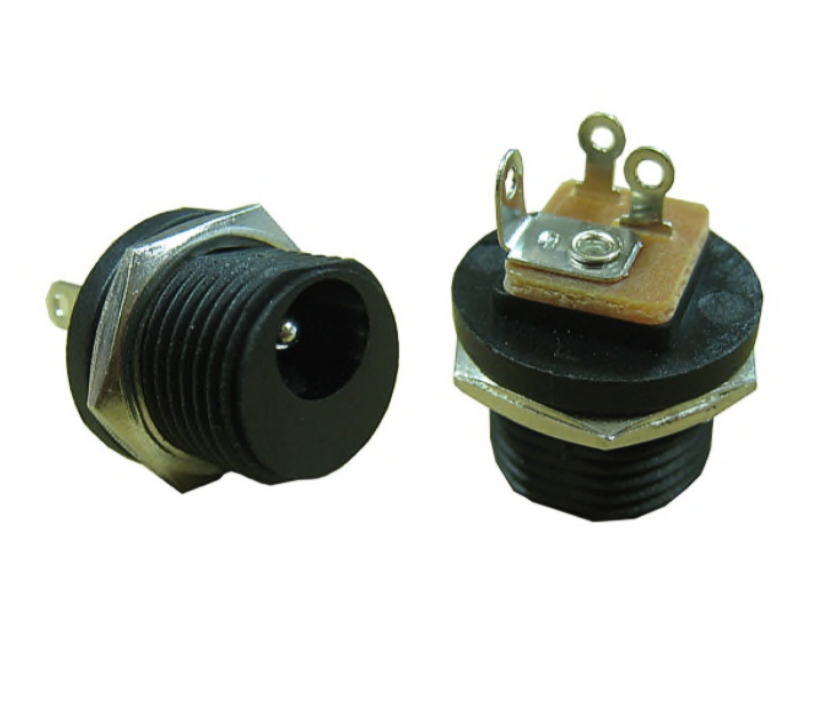

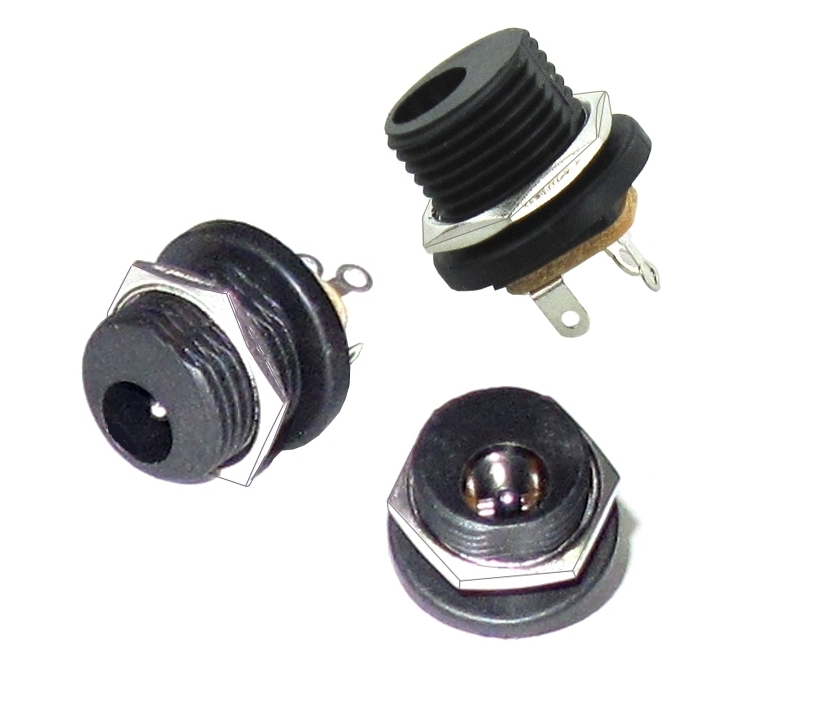

5,5x2,5mm Hohlstecker Buchse Einbaubuchse rund isoliert
- Kunststoff vollisoliert mit
- 3-Lötkontakte mit integriertem Schaltkontakt ( Öffnerkontakt siehe auch Zeichnung weitere Bilder )
- Kunststoff vollisoliert mit Überwurfmutter für die Zentrafbefestigung
Kontaktbereich :
Einbau-Buchse für Hohlstecker mit Durchmesser 5,5mm / Innenstift: 2,50mm
Innnen-Durchmesser der Buchse : 5,8mm / Innenstift : 2,4mm
3 Lötkontakte mit integr. Schaltkontakt ( Bei Verwendung mit DC = Masseöffner wenn Stecker gesteckt )
Spezifikation Kontakt Rating 12V 1A / 30V 0,5A verwendbar für DC oder AC
Resistance : 30mOhm / After life test <60mOhm / Plug shield to sockets Initial <50mOhm / Alter life test < 100mOhm
Isolation Resistande 100Mohm @ 500VDC

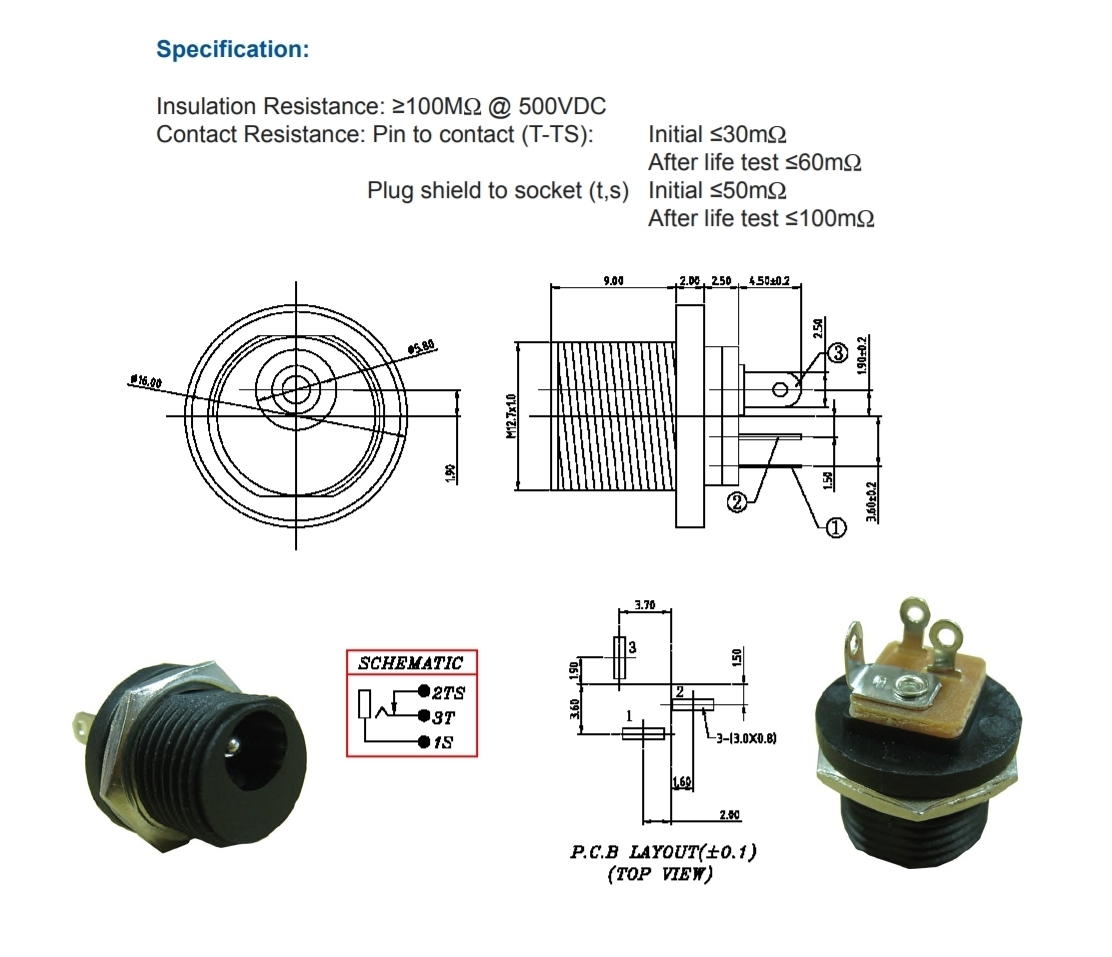

- Abmessungen siehe auch Zeichnung weitere Bilder
- B = Einbau-Durchmesser: 11,4mm gemessen runde Seiten ( lt. Datenblatt = 11,25mm )
- Einbau-Durchmesser: 10,2mm gemessen flache Seiten ( Datenblatt = k.A. )
- A = Durchmesser Wulst hinten: 15,5mm gemessen ( lt. Datenblatt = 15,6mm = max 16,00mm )
- Wulsthöhe : 1,85mm ( lt. Datenblatt max 2,0mm )
- E = Gewinde bzw. Halslänge: 8,76mm gemessen ( (lt. Datenblatt = 8,75mm max 9,0mm )
- Stärke der Überwurfmutter ca. 1,6mm gemessen ( Datenblatt = k.A. )
- daher geeignet für Wandungen bis 7,0mm
- D = Gesamtlänge mit Lötkontakten : 18,00mm ( lt. Datenblatt = D max 18,14mm )
ZUSATZINFO - Diese Einbaubuchse ist wie folgt erhältlich :
- Art-Nr 93-862-00040 = Einbaubuchse 2.1 / 5,5mm Rund Kunststoffgewinde isoliert
- Art-Nr 93-862-00050 = Einbaubuchse 2.5 / 5,5mm Rund Kunststoffgewinde isoliert
Anmelden
Produktgalerie überspringen
Ähnliche Artikel
5,5x2,5mm Hohlstecker Buchse Einbaubuchse Kunststoff
5,5x2,5mm Hohlstecker Buchse Einbaubuchse Kunststoff Hohlsteckerbuchse Kunststoff vollisoliert Beidseitig Ösenbefestigung mit 2,5mm Bohrungen Abm. Platte mit Ösenbefestigung: B:9,2mm / L:20,3mm Halslänge: 7,5mm daher geeignet für Wandungen bis 7,4mm Abm. des Buchsenkorpus: B:9,2mm L:11,5mm Buchseninnendurchmesser 5,5mm / Innenstift: 2,5mm / 3 Lötkontakte mit integr. Schaltkontakt Optional passendes Zubehör erhältlich wie Stecker, Kupplungen, Anschlusskabel usw. siehe (Zubehör-Register)
Ab 0,52 €*

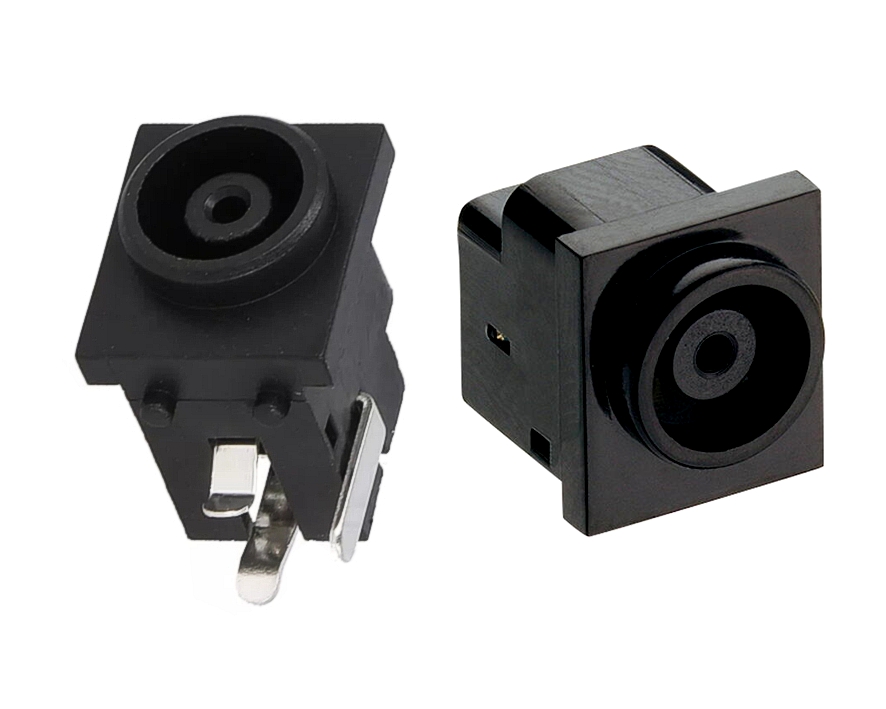

5,5x2,5mm Hohlstecker Buchse Netzteilbuchse für Platine Kunststoff
