5,5x2,5mm Hohlstecker Buchse Einbaubuchse Kunststoff

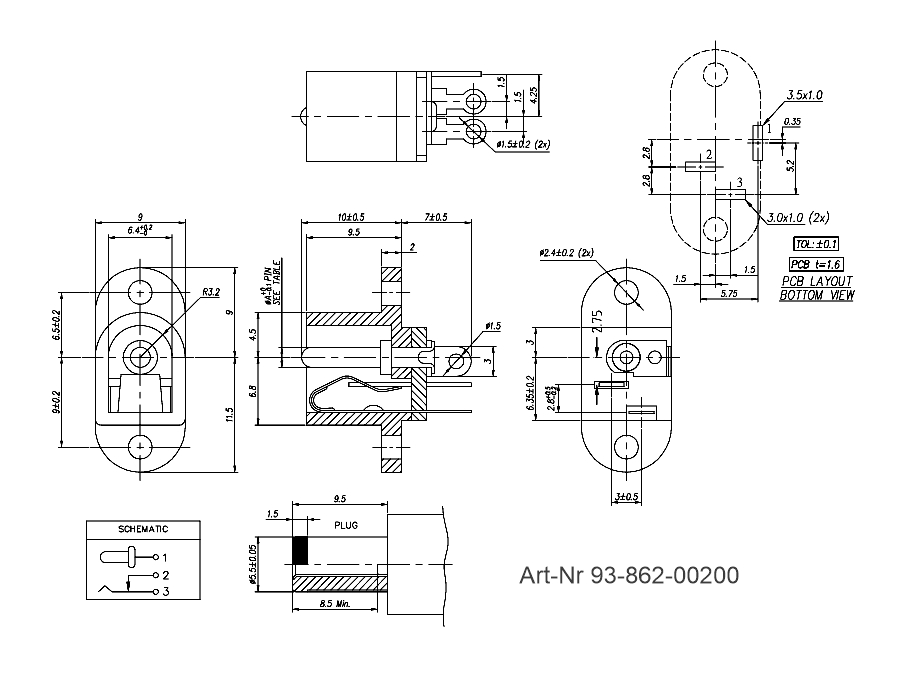

5,5x2,5mm Hohlstecker Einbaubuchse für die Platine bzw. Leiterplatte  Netzteilsteckverbinder Netzteilbuchse 2,5mm Hohlsteckerbuchse Kunststoff  3 Lötkontakte und integrierter Schaltkontakt ( Minusschalter = üblichst )  Kontakt 5,5mm / Innenstift: 2,5mm  Abmessungen siehe auch Zeichnung weitere Bilder !  Kunststoffgehäuse Abm.: B:9,0mm / H:11,0mm / T:14,2-14,5mm Weitere Daten:   Anschluss Lötkontakte bzw. Lötösen Art Einbaubuchse für Leiterplatten  Ausrichtung abgewinkelt Betriebsspannung typischer Einsatz  bis 48V  Betriebsstrom typisch kleiner 0,5A bei 12V bis 3A Einsatz typisch als Netzteilbuchse für DC oder AC ( 30V ) Stift-Durchmesser 2,5mm (Innenleiter) Lebensdauer in Steckzyklen ≥ 5000 Material (Anschluss) Phosphorbronze, versilbert Material (Gehäuse) PBT Material (Steckbereich) Messing, vernickelt Montage Leiterplattenmontage Verpackungsart Schüttware  Optional passendes Zubehör erhältlich wie Stecker, Kupplungen, Anschlusskabel usw. siehe (Zubehör-Register)

Einbaubuchse für Hohlstecker mit 5,5x2,5mm mit Zentralbefestigung  Innendurchmesser der Buchse: 5,5mm / Innenstift: 2,5mm Spannungseinsatzbereich 5...12V max 24V AC oder DC Netriebstrom bis max 5A Steckkraft 12N / Ziehkraft 3N Isolationswiderstand 1000Mohm Kontaktwiderstand max 50mOhm Abmessungen siehe auch Zeichnung weitere Bilder  Stärke der Überwurfmutter: 2,1mm daher geeignet für Wandungen/Frontplatten bis 3mm  Gewindelänge: 5,3mm  Einbaudurchmesser: 7,6mm  ( M8P0.75 )  Korpusdurchmesser: 10,9mm  Gesamtbautiefe: 20mm  3x Lötpads mit integr. Umschalter  Optional passendes Zubehör erhältlich wie Stecker, Anschlusskabel usw. siehe (Zubehör-Register)

5,5x2,5mm Hohlstecker Buchse Einbaubuchse rund isoliert Kunststoff vollisoliert mit  3-Lötkontakte mit integriertem Schaltkontakt ( Öffnerkontakt  siehe auch Zeichnung weitere Bilder )  Kunststoff vollisoliert mit Überwurfmutter für die Zentrafbefestigung Kontaktbereich : Einbau-Buchse für Hohlstecker mit Durchmesser 5,5mm / Innenstift: 2,50mm Innnen-Durchmesser der Buchse : 5,8mm / Innenstift : 2,4mm  3 Lötkontakte mit integr. Schaltkontakt ( Bei Verwendung mit DC = Masseöffner wenn Stecker gesteckt ) Spezifikation Kontakt Rating 12V 1A / 30V 0,5A  verwendbar für DC oder AC  Resistance : 30mOhm / After life test <60mOhm / Plug shield to sockets Initial <50mOhm / Alter life test < 100mOhm Isolation Resistande 100Mohm @ 500VDC Abmessungen siehe auch Zeichnung weitere Bilder  B = Einbau-Durchmesser: 11,4mm gemessen runde Seiten  ( lt. Datenblatt = 11,25mm )       Einbau-Durchmesser:  10,2mm gemessen flache Seiten ( Datenblatt = k.A. ) A = Durchmesser Wulst hinten: 15,5mm gemessen ( lt. Datenblatt = 15,6mm = max 16,00mm )        Wulsthöhe : 1,85mm ( lt. Datenblatt max 2,0mm ) E = Gewinde bzw. Halslänge: 8,76mm gemessen ( (lt. Datenblatt = 8,75mm max 9,0mm )        Stärke der Überwurfmutter ca. 1,6mm gemessen ( Datenblatt = k.A. )        daher geeignet für Wandungen bis 7,0mm D = Gesamtlänge mit Lötkontakten : 18,00mm ( lt. Datenblatt = D max 18,14mm ) ZUSATZINFO - Diese Einbaubuchse ist wie folgt erhältlich :  Art-Nr 93-862-00040 = Einbaubuchse  2.1 / 5,5mm Rund Kunststoffgewinde isoliert Art-Nr 93-862-00050 = Einbaubuchse  2.5 / 5,5mm Rund Kunststoffgewinde isoliert

Hohlstecker Buchse SMD Kunststoff vollisoliert Einsatz typisch, Notebooks, Netbooks, Kleingeräte, Schaltungen, Steuerungen Rechteckige Kunststoff Printbuchse mit 4 SMD Lötpads und integr. Schaltkontakt Buchsen Innendurchmesser 5,5mm / Innenstift: 2,5mm Kunststoffgehäuse-Abmessungen: B: 8,9mm / H: 11,0mm / T: 13,2/14,7mm Details siehe Zeichnung weitere Bilder  Operating Voltage 5-12-15-19V DC or AC (Max.): 24V Operating Current (Nom.): 2A max 5A Insulation Resistance (Min.): 100Mohm (500 Vdc) Contact Resistance (Max.): 30 mohm Operating Life in Mating Cycles (Min.): 5000 Dielectric Strength: 500 Vac Insertion Force (Max.): 3 N to 30 N Extraction Force: 3 N to 30 N Optional passendes Zubehör erhältlich wie Stecker, Anschlusskabel usw. siehe (Zubehör-Register) Erhältlich in 2-Ausführungen  ( ggf. Bst Nr unter Suche eingeben )  Bst Nr 93-862-00600  = 2,1 x 5,5mm  ( Innendurchmesser / Aussendurchmesser für Hohlstecker )  Bst Nr 93-862-00610  = 2,5 x 5,5mm  ( Innendurchmesser / Aussendurchmesser für Hohlstecker )

5,5x2,5mm Einbaubuchse Hohlsteckerbuchse Kunststoff vollisoliert  Zentralbefestigung mit Mutter ( Kunststoffmutter )  Einbau-Durchmesser: 12,5mm ( 11,8-12,8mm siehe Zeichnung )  Front-Durchmesser   : 14,0mm Gewinde bzw. Halslänge: 8,5mm Stärke der Überwurfmutter: 4,0mm daher geeignet für Wandungen bis 3-4mm Abmessungen siehe auch Zeichnung weitere Bilder :  Buchse-Innendurchmesser 5,5mm / Innenstift: 2,5mm 3 Lötkontakte mit integriertem Schaltkontakt Typischer Einsatzbereich: 5V, 6V, 9V, 12V, 15V, 18V, 19V, 20V bis 24V AC/DC bis 4/3A  Temperaturbereich: -25°C...+70°C Material:  Kontaktstift : CuZn, vernickelt  ABS, HB nach UL94 / Mutter PA / Isolierung PF  Reach / ROHS: Ja Optional passendes Zubehör erhältlich wie Stecker, Anschlusskabel usw. siehe (Zubehör-Register)

Hohlstecker Einbaubuchse  2.5 / 5.5mm Rund Metallausführung Einbaubuchse mit Zentralbefestigung  geschlossen lötversion, Einlochmontage Typischer Einsatz bis max 30V typische Anwendung mit Netzteilen mit 5V, 6V, 9V, 12V, 15V, 18V, 19V, 20V, 24V AC oder DC  Die Belastbarkeit des Innenstiftes hängt primär ab vom Stecker also Standardstecker bis 2A oder gefederter Steckre vergoldet bis 5A Abmessungen siehe auch Zeichnung ( weitere Bilder )  Gewindelänge: ca.8,0mm Stärke der Überwurfmutter: 2,6mm daher geeignet für Wandungen/Frontplatten bis 5mm Kopfdurchmesser: 12,4mm Einbaudurchmesser: 10,5mm Bautiefe Korpus: 15mm Gesamtbautiefe: 25mm mit Lötfahne 2x Lötpads ohne Umschalter Innendurchmesser der Buchse: 5,6mm  Innenstift: 2,5mm
