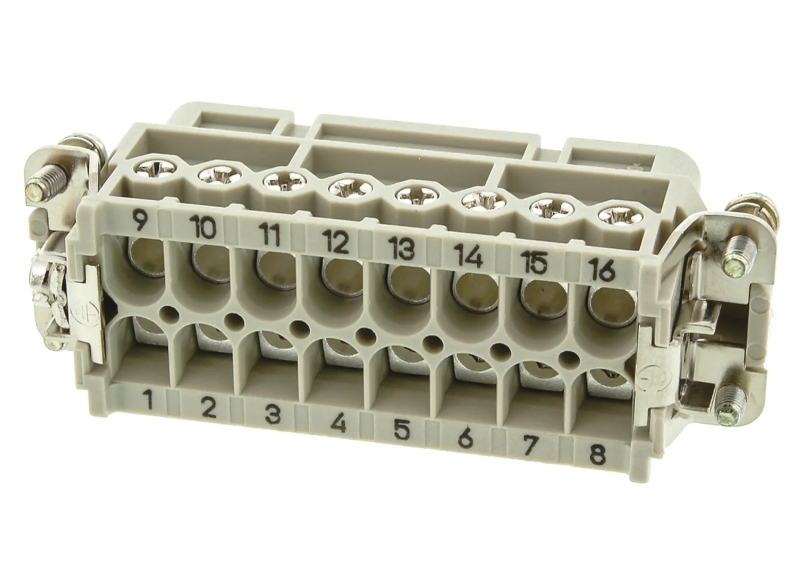

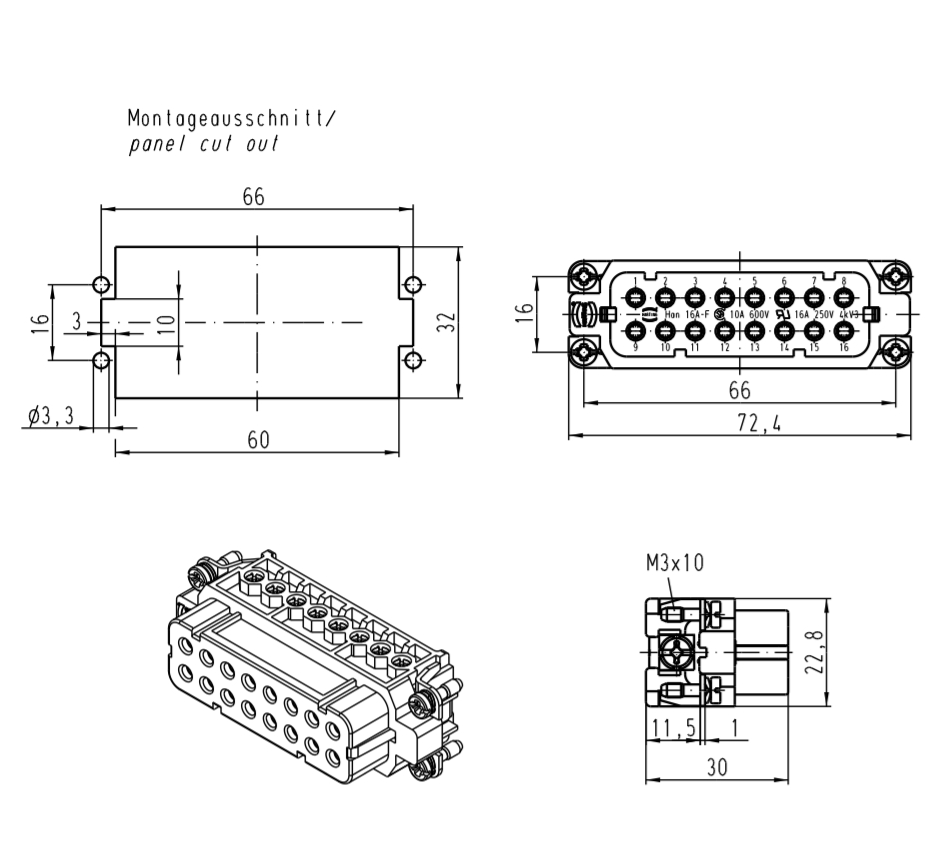

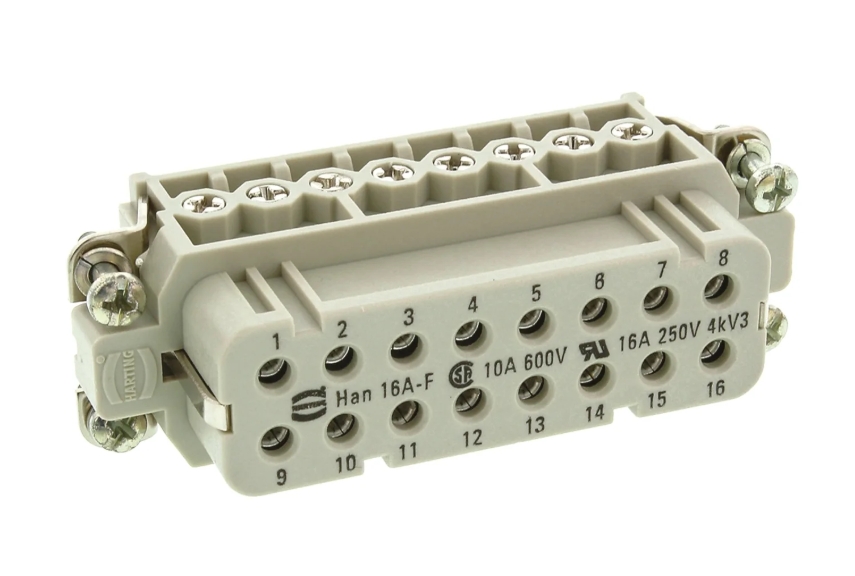

16pol Buchse Buchseneinsatz HAN-A Serie 2812

16pol Steckergehäuse gewinkelt HAN16A seitlich Leergehäuse bzw. Tüllenleergehäuse ohne Inlett Metall-Gehäuseoberteil mit seitlichem Kabelausgang und PG-Verschraubung zur Kabelzugentlastung PG16 Gewinde passend für Kabel von 9,0mm bis 14mm bei Skintop SKU Schutzart in verriegeltem Zustand: IP65  Temperaturbereich: -40 bis +125°C Innen 4x M3 Gewinde für Inlet Bauhöhe 61,5mm Optionales Zubehör erhältlich:   Bst Nr 39-862-00200 = Aufbaugehäuse mit Verriegelungsclip  Bst Nr 39-862-00320 = Steckergehäuse Vollmetall gerade Kabelausführung  Bst Nr 39-862-00300 = Steckergehäuse Vollmetall gewinkelte Ausführung  Bst Nr 39-862-00100 = 16polige Buchsenleiste mit Schraubkontakten  Bst Nr 39-862-00150 = 16polige Steckerleiste mit Schraubkontakten  Bst Nr 39-862-00490 = PG21 Kabelverschraubung  Bst Nr 39-862-00480 = PG16 Kabelverschraubung   passendes Zubehör siehe auch im Zubehör-Register

16pol Steckergehäuse gerade HAN16A Leergehäuse bzw. Tüllenleergehäuse ohne Inlet  Metall-Gehäuseoberteil mit geradem Kabelausgang und PG-Verschraubung zur Kabelzugentlastung PG16 Gewinde passend für Kabel von 9,0mm bis 14mm bei Skintop SKU Schutzart in verriegeltem Zustand: IP65  Temperaturbereich: -40 bis +125°C Innen 4x M3 Gewinde für Inlet  Optionales Zubehör erhältlich:   Bst Nr 39-862-00200 = Aufbaugehäuse mit Verriegelungsclip  Bst Nr 39-862-00320 = Steckergehäuse Vollmetall gerade Kabelausführung  Bst Nr 39-862-00300 = Steckergehäuse Vollmetall gewinkelte Ausführung  Bst Nr 39-862-00100 = 16polige Buchsenleiste mit Schraubkontakten  Bst Nr 39-862-00150 = 16polige Steckerleiste mit Schraubkontakten  Bst Nr 39-862-00490 = PG21 Kabelverschraubung  Bst Nr 39-862-00480 = PG16 Kabelverschraubung   passendes Zubehör siehe auch im Zubehör-Register

16pol Stecker Steckereinsatz HAN-A Serie 2612 16poliger Steckereinsatz mit Stiften mit Schraubkontakten bis zu 2,5qmm Polzahl: 16 Kontakte (2-reihig je 8 Kontakte) plus Erdungskontakt  Geeignet je Kontakt bis 16A max 380/430VAC  Bemessungsspannung: 220-250V typisch  Für Kabel 0,75...2,5qmm je Kontakt  Temperaturbereich : -40 bis +125 °C Bezeichnung: Harting HAN-A Serie 09-20-016-2612 Amphenol-Tuchel Harting Abmessungen ( siehe auch Zeichnung weitere Bilder )  Flanschplatte: Lange: 73mm / Breite: 23mm 4x M3 Schrauben 10mm Steckverbinderabm.: Länge: 62,5mm / Breite: 22,8mm Optionales Zubehör erhältlich:  Bst Nr 39-862-00200 = Aufbaugehäuse mit Verriegelungsclip  Bst Nr 39-862-00320 = Steckergehäuse Vollmetall gerade Kabelausführung  Bst Nr 39-862-00300 = Steckergehäuse Vollmetall gewinkelte Ausführung  Bst Nr 39-862-00100 = 16polige Buchsenleiste mit Schraubkontakten  passendes Zubehör siehe auch im Zubehör-Register

Anbaugehäuse Vollmetallrahmen mit Verriegelungsclip  Vollmetallrahmen mit Verriegelungsclip geeignet für 16polige Steckverbinder Harting HAN-16A und auch HAN-25D Serie Abmessungen siehe auch weitere Bilder ( Zeichnung )  Basisabmessungen: B:30mm L:96mm H: 25mm Abm. für Inlet.. B: 23,6mm L: 73,8mm. 4x 3,5mm Befestigungsbohrungen für den Rahmen und 4x M3 Gewinde fürs Inlet angebracht Schutzart in verriegeltem Zustand : IP65 Temperaturbereich: -40 bis +125°C  Optional erhältlich  Bst Nr 39-862-00100 = 16pol Buchseneinsatz HAN-A 2812 Bst Nr 39-862-00150 = 16pol Steckereinsatz HAN-A 2612  passendes Zubehör siehe auch im Zubehör-Register
