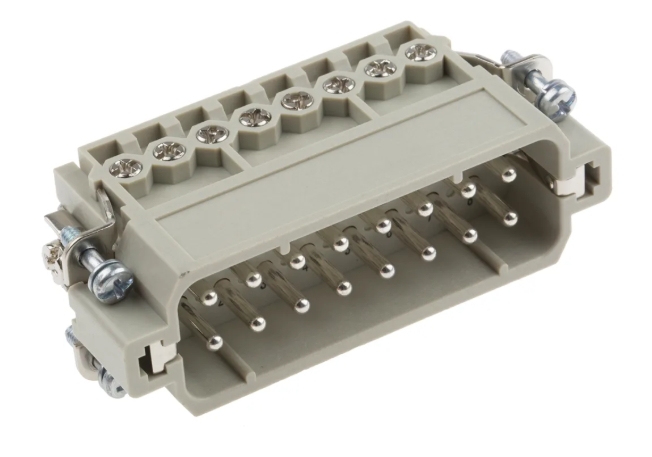

16pol Stecker Steckereinsatz HAN-A Serie 2612
Artikelnummer: 39-862-00150
Produktinformationen "16pol Stecker Steckereinsatz HAN-A Serie 2612"
16pol Stecker Steckereinsatz HAN-A Serie 2612
16poliger Steckereinsatz mit Stiften mit Schraubkontakten bis zu 2,5qmm
- Polzahl: 16 Kontakte (2-reihig je 8 Kontakte) plus Erdungskontakt
- Geeignet je Kontakt bis 16A max 380/430VAC
- Bemessungsspannung: 220-250V typisch
- Für Kabel 0,75...2,5qmm je Kontakt
- Temperaturbereich : -40 bis +125 °C
- Bezeichnung: Harting HAN-A Serie 09-20-016-2612
- Amphenol-Tuchel Harting

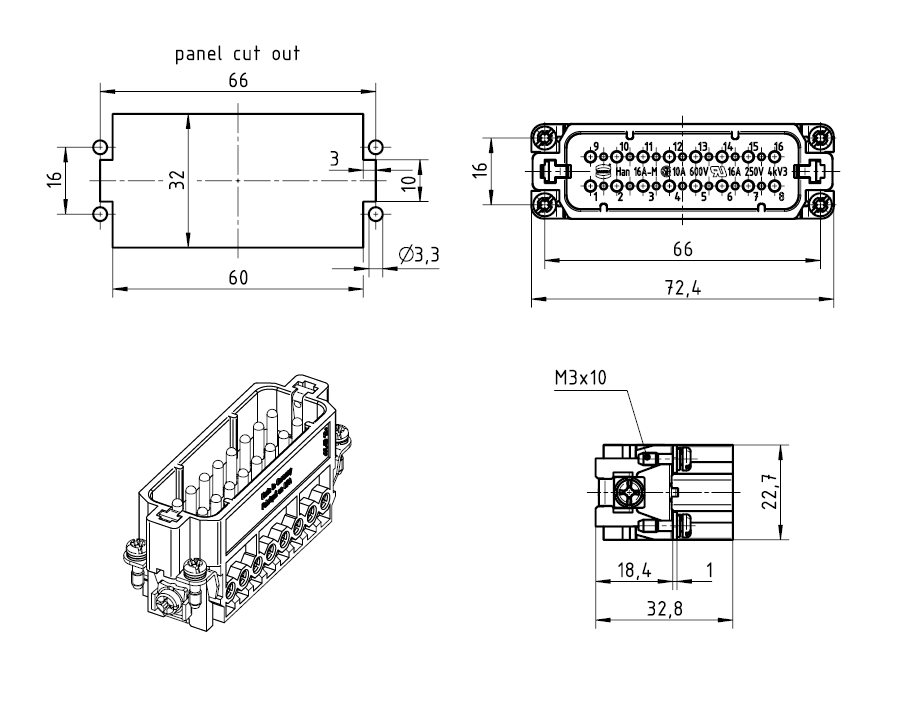

- Abmessungen ( siehe auch Zeichnung weitere Bilder )
- Flanschplatte: Lange: 73mm / Breite: 23mm
- 4x M3 Schrauben 10mm
- Steckverbinderabm.: Länge: 62,5mm / Breite: 22,8mm
Optionales Zubehör erhältlich:
- Bst Nr 39-862-00200 = Aufbaugehäuse mit Verriegelungsclip
- Bst Nr 39-862-00320 = Steckergehäuse Vollmetall gerade Kabelausführung
- Bst Nr 39-862-00300 = Steckergehäuse Vollmetall gewinkelte Ausführung
- Bst Nr 39-862-00100 = 16polige Buchsenleiste mit Schraubkontakten
passendes Zubehör siehe auch im Zubehör-Register
Anmelden
Produktgalerie überspringen
Zubehör
Nur 1 auf Lager!
%
16pol Steckergehäuse gewinkelt HAN16A
16pol Steckergehäuse gewinkelt HAN16A seitlich Leergehäuse bzw. Tüllenleergehäuse ohne Inlett Metall-Gehäuseoberteil mit seitlichem Kabelausgang und PG-Verschraubung zur Kabelzugentlastung PG16 Gewinde passend für Kabel von 9,0mm bis 14mm bei Skintop SKU Schutzart in verriegeltem Zustand: IP65 Temperaturbereich: -40 bis +125°C Innen 4x M3 Gewinde für Inlet Bauhöhe 61,5mm Optionales Zubehör erhältlich: Bst Nr 39-862-00200 = Aufbaugehäuse mit Verriegelungsclip Bst Nr 39-862-00320 = Steckergehäuse Vollmetall gerade Kabelausführung Bst Nr 39-862-00300 = Steckergehäuse Vollmetall gewinkelte Ausführung Bst Nr 39-862-00100 = 16polige Buchsenleiste mit Schraubkontakten Bst Nr 39-862-00150 = 16polige Steckerleiste mit Schraubkontakten Bst Nr 39-862-00490 = PG21 Kabelverschraubung Bst Nr 39-862-00480 = PG16 Kabelverschraubung passendes Zubehör siehe auch im Zubehör-Register
14,85 €* 19,95 €* (25.56% gespart)
Nur 1 auf Lager!
%
16pol Steckergehäuse gerade HAN16A
16pol Steckergehäuse gerade HAN16A Leergehäuse bzw. Tüllenleergehäuse ohne Inlet Metall-Gehäuseoberteil mit geradem Kabelausgang und PG-Verschraubung zur Kabelzugentlastung PG16 Gewinde passend für Kabel von 9,0mm bis 14mm bei Skintop SKU Schutzart in verriegeltem Zustand: IP65 Temperaturbereich: -40 bis +125°C Innen 4x M3 Gewinde für Inlet Optionales Zubehör erhältlich: Bst Nr 39-862-00200 = Aufbaugehäuse mit Verriegelungsclip Bst Nr 39-862-00320 = Steckergehäuse Vollmetall gerade Kabelausführung Bst Nr 39-862-00300 = Steckergehäuse Vollmetall gewinkelte Ausführung Bst Nr 39-862-00100 = 16polige Buchsenleiste mit Schraubkontakten Bst Nr 39-862-00150 = 16polige Steckerleiste mit Schraubkontakten Bst Nr 39-862-00490 = PG21 Kabelverschraubung Bst Nr 39-862-00480 = PG16 Kabelverschraubung passendes Zubehör siehe auch im Zubehör-Register
16,45 €* 22,95 €* (28.32% gespart)
Nur 4 auf Lager!
%
Aufbaugehäuse mit Verriegelungsclip zu 16pol HAN16A oder HAN25D
Anbaugehäuse Vollmetallrahmen mit Verriegelungsclip Vollmetallrahmen mit Verriegelungsclip geeignet für 16polige Steckverbinder Harting HAN-16A und auch HAN-25D Serie Abmessungen siehe auch weitere Bilder ( Zeichnung ) Basisabmessungen: B:30mm L:96mm H: 25mm Abm. für Inlet.. B: 23,6mm L: 73,8mm. 4x 3,5mm Befestigungsbohrungen für den Rahmen und 4x M3 Gewinde fürs Inlet angebracht Schutzart in verriegeltem Zustand : IP65 Temperaturbereich: -40 bis +125°C Optional erhältlich Bst Nr 39-862-00100 = 16pol Buchseneinsatz HAN-A 2812 Bst Nr 39-862-00150 = 16pol Steckereinsatz HAN-A 2612 passendes Zubehör siehe auch im Zubehör-Register
14,95 €* 19,99 €* (25.21% gespart)

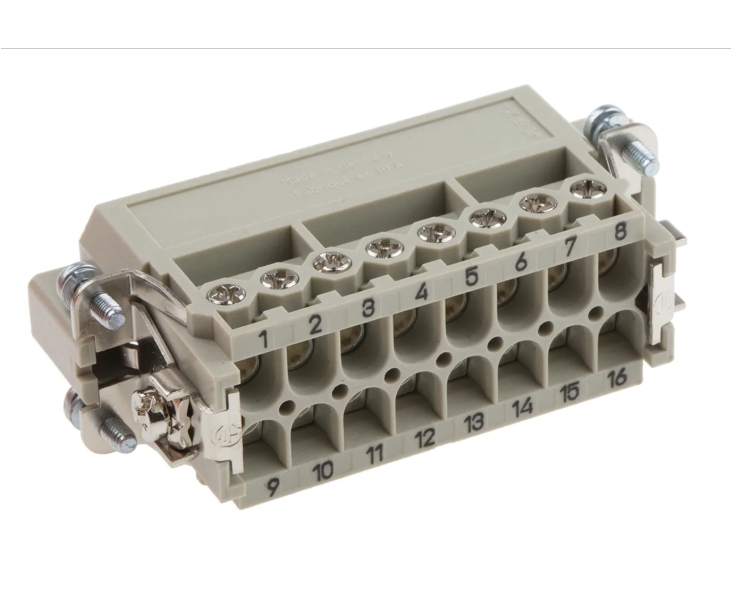

16pol Buchse Buchseneinsatz HAN-A Serie 2812
