STASI-2 Sicherungsbügel zur 3pol Serie STxx2

3pol Netzstecker IP54 Steckverbinder mit Dichtung bis 16A 250V für Netzspannungs-und Steuerleitungsanschlüsse   Typischer Einsatz Rolladenbau, Markisen, Steuerungen, Motoren, Beleuchtung usw.  Kompakte Steckverbinder für Netzspannungs- und Steuerleitungsanschluss. STAK20 Hirschmann ST-Serie von HIRSCHMANN  Robuste Bauweise, durch Sicherungsbügel, rüttelsichere Steckverbindung, konfektionierbare und umspritzte Versionen. Schutz durch Gummidichtung gegen Staub und Spritzwasser Schutzgrad IP54. Leitungsstecker mit Zugentlastung  3polig  ( 2pol N-L +PE) Kabelstecker mit Flachdichtung Aus schlag- und bruchsicherem Polyamid (grau) für Netzspannungs-und Steuerleitungsanschlüsse  Leitungsskupplung, gerade Bauform, integrierte Zugentlastung Betriebsspannung: bis 250V AC / DC  Belastbarkeit / Betriebsstrom: bei AC bis 16A bei DC bis 10A Durchgangswiderstand: <5mW Kontaktwerkstoff: CuZn verzinnt Anschlussart: Schrauben ( Schraubkontakte )  Kabeldurchmesser 4 mm - 6,5 mm Material (Steckbereich) verzinnt Montage Kabelmontage Polzahl 2 (+ Erdung) Für Kabel-Querschnitt bis 1,5qmm Schutzart: IP54 ( Outdoor Indoor )  Schmutzungsgrad: 3 Umgebungstemperatur: -30...+90°C Abmessungen: Frontseitig: 17 x 18mm (mit Zapfen: 21,7mm)  siehe auch weitere Bilder Zeichnung  Länge: 63,5mm mit Endverschraubung Optional hierzu passend erhältlich ( siehe auch im Zubehör Register )  Bst Nr 39-855-04040 = Sicherungsbügel = STASI-2 Bst Nr 39-855-04000 = 3pol IP54 Kupplung ( Kabelbuchse, Kabelkupplung, female )  Bst Nr 39-855-04020 = 3pol IP54 Stecker ( Kabelstecker, male )  Bst Nr 39-855-04030 = 3pol IP54 Einbaustecker ( male ) für Schaltafel, Panel ö.ä.

3pol Netzstecker / Netzkupplung IP54 bis 16A 250V für Netzspannungs-und Steuerleitungsanschlüsse  Typischer Einsatz Rolladenbau, Markisen, Steuerungen, Motoren, Beleuchtung usw.  Kompakte Steckverbinder für Netzspannungs- und Steuerleitungsanschluss. STAK20 Hirschmann ST-Serie von HIRSCHMANN  Robuste Bauweise, durch Sicherungsbügel, rüttelsichere Steckverbindung, konfektionierbare und umspritzte Versionen. Schutz durch Gummidichtung gegen Staub und Spritzwasser Schutzgrad IP54. Leitungsdose mit Zugentlastung  3polig  ( 2pol N-L +PE) Kabelkupplung mit Flachdichtung Aus schlag- und bruchsicherem Polyamid (grau) für Netzspannungs-und Steuerleitungsanschlüsse Leitungsskupplung, gerade Bauform, integrierte Zugentlastung Betriebsspannung: bis 250V AC / DC  Belastbarkeit / Betriebsstrom: bei AC bis 16A bei DC bis 10A Durchgangswiderstand: <5mW Kontaktwerkstoff: CuZn verzinnt Anschlussart: Schrauben ( Schraubkontakte )  Kabeldurchmesser 4 mm - 6,5 mm Material (Steckbereich) verzinnt Montage Kabelmontage Polzahl 2 (+ Erdung) Für Kabel-Querschnitt bis 1,5qmm Schutzart: IP54 ( Outdoor Indoor )  Schmutzungsgrad: 3 Umgebungstemperatur: -30...+90°C Abmessungen: Frontseitig: 17 x 18mm (mit Zapfen: 21,7mm)  siehe auch weitere Bilder Zeichnung  Länge: 63,5mm mit Endverschraubung Optional hierzu passend erhältlich ( siehe auch im Zubehör Register )  Bst Nr 39-855-04040 = Sicherungsbügel = STASI-2 Bst Nr 39-855-04000 = 3pol IP54 Kupplung ( Kabelbuchse, Kabelkupplung, female )  Bst Nr 39-855-04020 = 3pol IP54 Stecker ( Kabelstecker, male )  Bst Nr 39-855-04030 = 3pol IP54 Einbaustecker ( male ) für Schaltafel, Panel ö.ä.

3pol Einbaustecker IP54 Steckverbinder 16A 250V STASEI2 ST-Serie von HIRSCHMANN 3pol. (2-poliger+PE) Einbaustecker mit Flachdichtung Aus schlag- und bruchsicherem Polyamid (grau) für Netzspannungs-und Steuerleitungsanschlüsse Anschlüsse schraubbar im verriegelten Zustand spritzwassergeschützt (IP54) Belastbarkeit 250V/16A-AC/10A-DC Kontaktstiftdurchmesser 2,0mm Schutzkontakt voreilend Leitungsquerschnitt: max. 1,5qmm Leitungsdose, gerade Bauform Betriebsspannung: bis 250V AC Betriebsstrom bei AC bis 16A bei DC bis 10A  Polzahl: 2 + PE  Abmessungen 22 x 31,5mm ( Zeichnung siehe weitere Bilder )  Optional hierzu passend erhältlich ( siehe auch im Zubehör Register )   Bst Nr 39-855-04040 = Sicherungsbügel = STASI-2 Bst Nr 39-855-04000 = 3pol IP54 Kupplung ( Kabelbuchse, Kabelkupplung, female )  Bst Nr 39-855-04020 = 3pol IP54 Stecker ( Kabelstecker, male )  Bst Nr 39-855-04030 = 3pol IP54 Einbaustecker ( male ) für Schaltafel, Panel ö.ä.

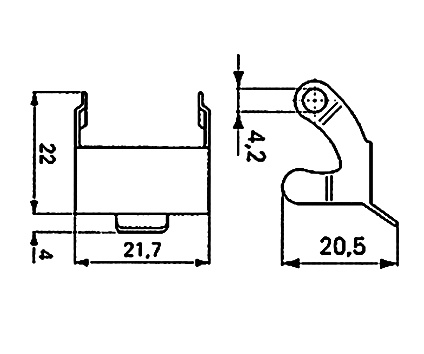

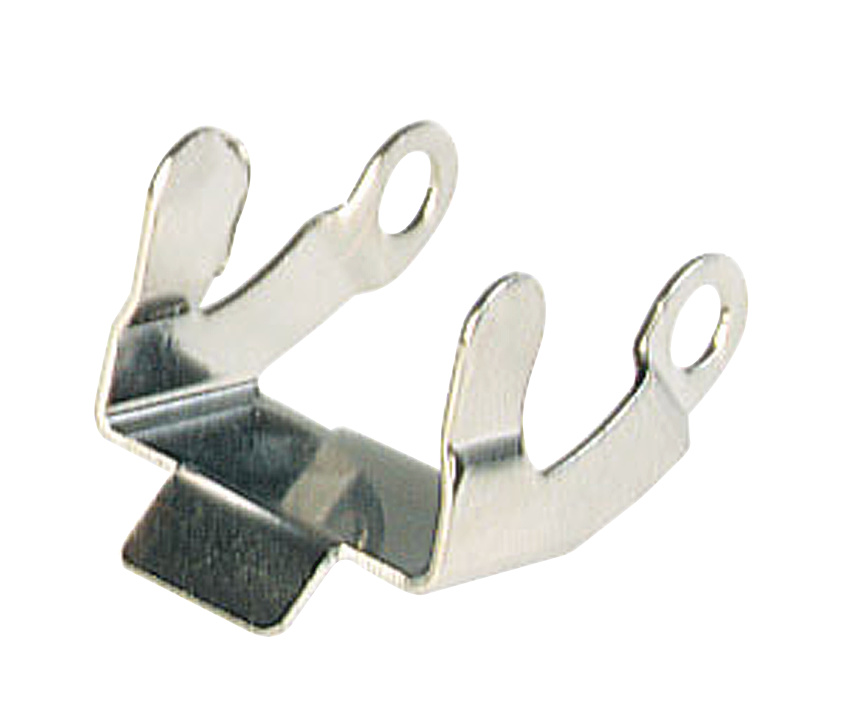

Sicherungsbügel zur Serie ST2 STASI2, geeignet für alle 3pol. (2+Erde) der ST Serie Abmessungen B:21,7mm L:22mm  mit 2x 4,2mm Bohrungen Siehe auch weitere Bilder = Zeichnung  Optional hierzu passend erhältlich ( siehe auch im Zubehör Register )  Bst Nr 39-855-04040 = Sicherungsbügel = STASI-2 Bst Nr 39-855-04000 = 3pol IP54 Kupplung ( Kabelbuchse, Kabelkupplung, female )  Bst Nr 39-855-04020 = 3pol IP54 Stecker ( Kabelstecker, male )  Bst Nr 39-855-04030 = 3pol IP54 Einbaustecker ( male ) für Schaltafel, Panel ö.ä.
