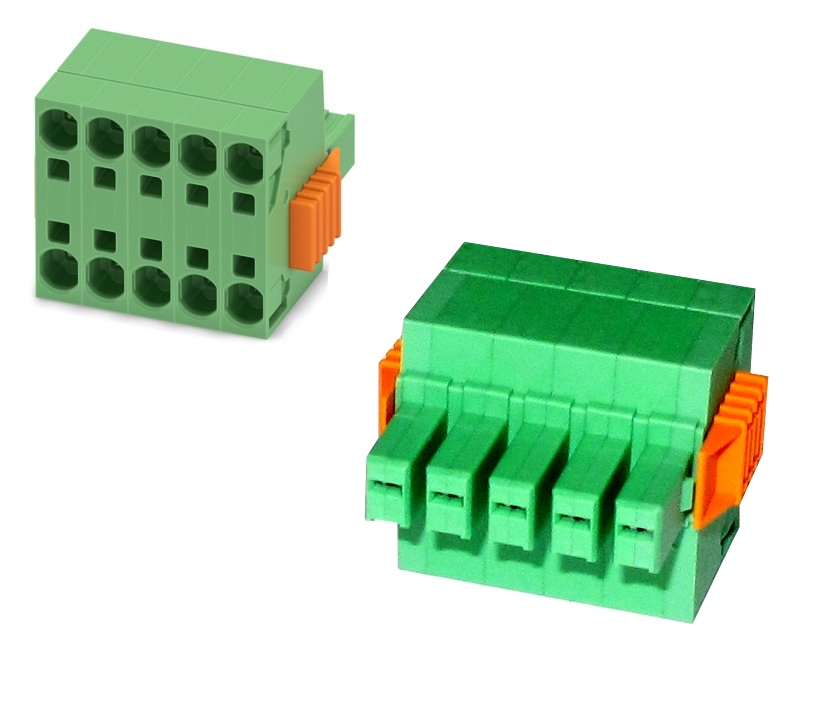

5pol Steckklemme 5-polig TSPC-5-5-7,62 Nr 1765447

5polige Steckklemme Phönix TSPC-5-7,62 Serie COMBICON PC5  Nr 1765447   Befestigungsart: Click & Lock Rastschieber 5poliger Steckverbinder mit Klemmanschluss für den Kabeleinlass / Leiterplattensteckverbinder Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Durch fixierten Schraubendreher geöffneter Klemmraum ermöglicht komfortablen Leiteranschluss. Integrierte Stahlüberfeder für zusätzliche Sicherheit bei Temperatur- und Leistungsschwankungen. Einfaches Durchschleifen von Potenzialen - optimal für BUS-Anwendungen. Automatisches Verrasten und intuitives Lösen durch farblich abgesetzte Lock-and-Release-Bedienhebel. 600V UL-Zulassung bei kleinsten Abmessungen Leiterplattenstecker, Nennquerschnitt: bis 6qmm Farbe: grün mit orangen Schäppern Befestigungsart: Click & Lock Rastschieber Nennstrom: bis 41A je Kontakt Bemessungsspannung (III/2)1000 V Kontaktoberfläche: Zinn, Kontaktart: Buchse Anzahl der Potenziale = 5-Kontakte Anzahl der Reihen zur PCB: 1 Polzahl: 5 Anzahl der Anschlüsse für Kabellage: 10 ( 5-oben / 5-unten ) Rastermaß: 7,62mm Anschlussart: Push-in-Federanschluss Anschlussrichtung Leiter/Platine: 0 ° = gerade  Stecksystem: COMBICON PC 5, Unlimited 600V UL approval Verriegelung: Clipverriegelung, Befestigungsart: Click & Lock Rastschieber Technische Daten: Produkt Line: COMBICON Connectors L Produtt type PCB connector Product family TSPC 5/..-STCL RM / Pitch 7.62 mm Kabeleinlaß Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: von 0,2qmm bis 6qmm Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: von 0,25qmm bis 4qmm Anschließbarer Leiterquerschnitt eindrähtig: von 0,2qmm bis 10qmm Anschließbarer Leiterquerschnitt mehrdrähtig: von 0,2qmm bis 6qmm Ausführung des elektrischen Anschlusses: Federzuganschluss Nominal current IN 41A je Kontakt Nominal voltage UN 1000 V Rated voltage (III/3) 1000 V Rated surge voltage (III/3) 8 kV Rated surge voltage ( II/2 ) 6 kV Abmessungen: siehe Zeichnung weitere Bilder Solange Vorrat reicht

3-polige Steckklemme Phönix SPC-5-3-7,62 Serie COMBICON PC5  SPC-L  Nr 1718494   Befestigungsart: Click & Lock Rastschieber 3-poliger Steckverbinder mit Klemmanschluss für den Kabeleinlass / Leiterplattensteckverbinder Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Durch fixierten Schraubendreher geöffneter Klemmraum ermöglicht komfortablen Leiteranschluss. Integrierte Stahlüberfeder für zusätzliche Sicherheit bei Temperatur- und Leistungsschwankungen. Einfaches Durchschleifen von Potenzialen - optimal für BUS-Anwendungen. Automatisches Verrasten und intuitives Lösen durch farblich abgesetzte Lock-and-Release-Bedienhebel. 600V UL-Zulassung bei kleinsten Abmessungen Leiterplattenstecker, Nennquerschnitt: bis 6qmm Farbe: grün mit orangen Schäppern Befestigungsart: Click & Lock Rastschieber Nennstrom: bis 41A je Kontakt Bemessungsspannung (III/2) 1000 V Kontaktoberfläche: Zinn, Kontaktart: Buchse Anzahl der Potenziale = 3-Kontakte Anzahl der Reihen zur PCB: 1 Polzahl: 3 Anzahl der Anschlüsse für Kabellage: 3 ( + 3-Messkontakte  ) Rastermaß: 7,62mm Anschlussart: Push-in-Federanschluss Anschlussrichtung Leiter/Platine: 0 ° = gerade  Stecksystem: COMBICON PC 5, Unlimited 600V UL approval Verriegelung: Clipverriegelung, Befestigungsart: Click & Lock Rastschieber Technische Daten: Produkt Line: COMBICON SPC  Connectors L Produtt type PCB connector Product family SPC5/3-STCL  RM / Pitch 7.62 mm Kabeleinlaß Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: von 0,2qmm bis 6qmm Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: von 0,25qmm bis 4qmm Anschließbarer Leiterquerschnitt eindrähtig: von 0,2qmm bis 10qmm Anschließbarer Leiterquerschnitt mehrdrähtig: von 0,2qmm bis 6qmm Ausführung des elektrischen Anschlusses: Federzuganschluss Nominal current IN 41A je Kontakt Nominal voltage UN 1000 V Rated voltage (III/3) 1000 V Rated surge voltage (III/3) 8 kV Rated surge voltage ( II/2 ) 6 kV Abmessungen: siehe Zeichnung weitere Bilder Solange Vorrat reicht
