SMA Stecker gewinkelt für RG174 RG316 LMR100 Crimpversion SMA Winkelstecker vergoldet
| Anzahl | Stückpreis |
|---|---|
| Bis 10 |
4,95 €
7,90 €
(37.34% gespart)
|
| Bis 20 |
4,70 €
7,90 €
(40.51% gespart)
|
| Bis 40 |
4,40 €
7,90 €
(44.3% gespart)
|
| Ab 41 |
3,85 €
7,90 €
(51.27% gespart)
|
Sofort verfügbar, Lieferzeit: 2-3 Tage
Produktinformationen "SMA Stecker gewinkelt für RG174 RG316 LMR100 Crimpversion SMA Winkelstecker vergoldet "

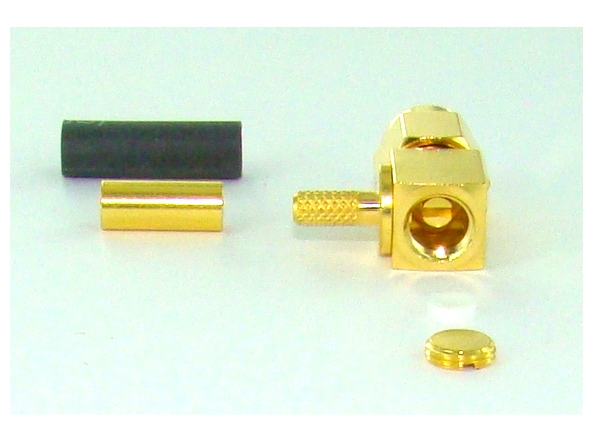

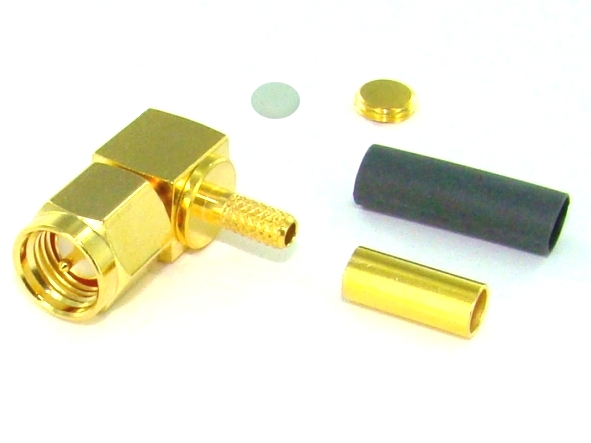

SMA Stecker Winkelausführung 90-Grad gewinkelt
Ideal für HF- NF- Data- GPS- KFZ- Antennen- und Messanwendungen aller Art
- Winkel Ausführung vergoldete Ausführung
- Elektrische Montage des Stecker = Crimpverbindung
- SMA Steckverbinder mit Überwurfmutter und Inlett (Innenleiter) als Stift (male = männlich ) vergoldet für
- Koaxarten RG174 für Kabel RG174U RG174BU (dünnes) Koaxkabel. oder RG316 oder LMR100
- Innenleiter Stift wird primär gelötet
- Teflonisolation ( PTFE )
- Einsatz typisch bis 6Ghz und je nach Koaxkabel max bis bis 12,4 GHz ( VSWR 1,3max 3Ghz )
- Impedanz primär 50-Ohm .. auch verwendbar mit 75-Ohm Koax je nach Anwendung
- max Working Voltage 250V / Proof Voltage 750V
- Temperatureinsatzbereich : -65°C... +165°C max
- Abmessungen:
- Crimphülse Aussendurchmesser 3,9mm / Innendurchmesser 3,2mm
- Kontaktstift: unter Deckel für Koaxinnleiter zum verlöten
- Dielektrikum Einlass für Durchmesser mit 1,6-1,7mm / Außendurchmesser 2,75mm

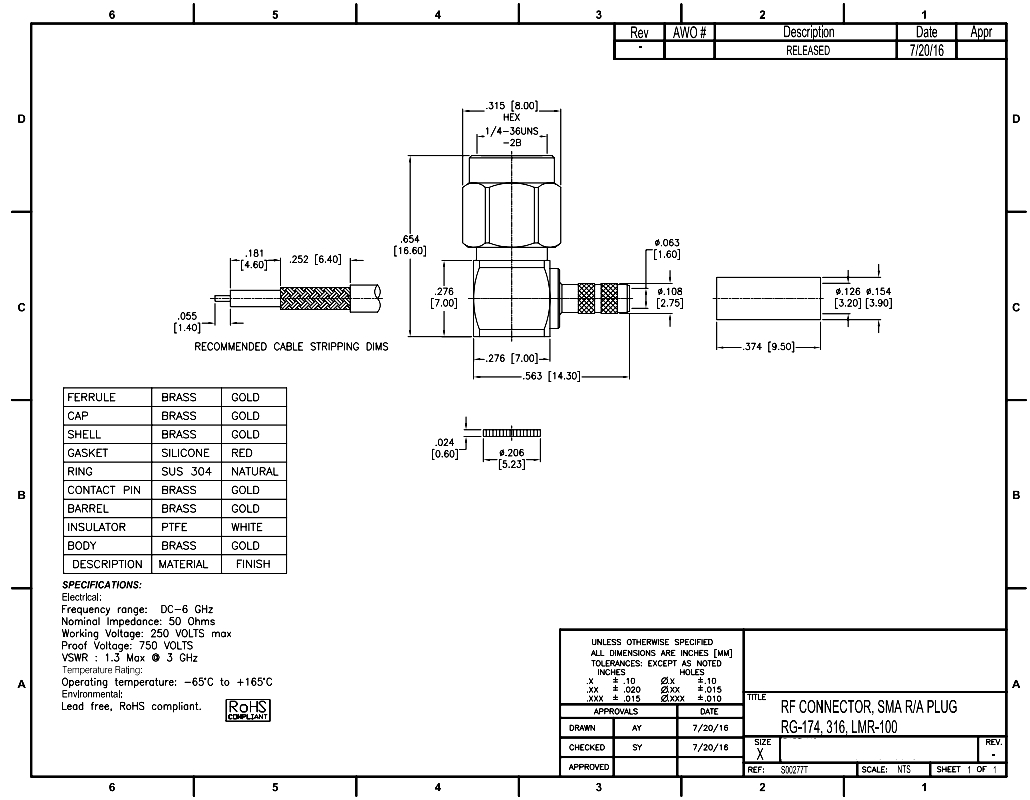

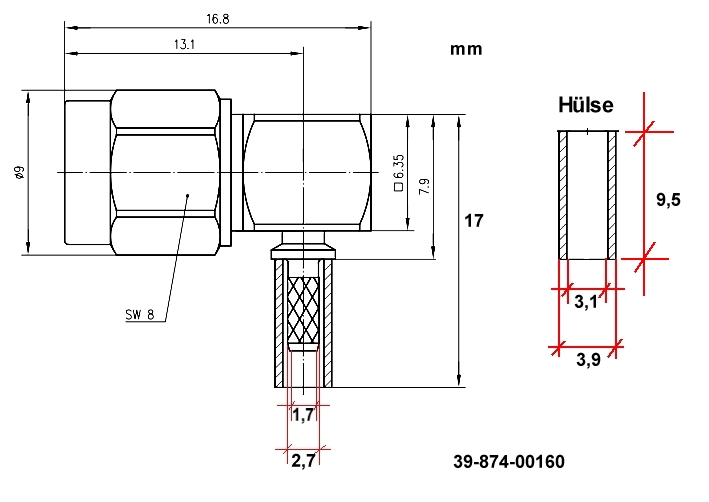

- Siehe auch Zeichnung ( weitere Bilder )
Optionale passendes Zubehör erhältlich ( siehe unten im Zubehör Register )
- Bst Nr 97-905-05000 = Crimpzange 7-Kerben SMA/SMB....(RG174/RG179/RG188/316)
- Bst Nr 42-710-00145 = passendes RG174 Koax = 100m Bund
- Bst Nr 42-710-00150 = passendes RG174 Koax = ( je 1 lfm )
Anmelden
Zubehör
Crimpzange mit 7 Einlege-Kerben. Crimpzange für HF-NF Koaxverbinder aller Art z.B. wie SMA, SMB, SMC, F, BNC, FME, TNC, UHF, ST, SC, MCX, MIL Steckverbinder und viele andere HF-Stecker für die Verkabelung mit RG174; RG179; RG188; RG316 Koaxkabel sowie Fiber Optic (bis 1,5mm) Lichtleiter Verbindungen. Also die meisten Koaxkabel mit Durchmesser 2,0...6,0mm. Crimpbacken mit verschiedenen Öffnungen für verschiedene Kabeltypen; es werden somit Außen- und Innenleiter gecrimpt. Zangen-Details: Zange mit 7 Kerben Crimpmaße bzw. Crimpmöglichkeiten: 1,07mm ( 0,042" ) meist für Mittelstifte o.ä. 1,72mm ( 0,068" ) meist für Mittelstifte o.ä. 1,98mm ( 0,078" ) 3,25mm ( 0,128" ) 3,84mm ( 0,151" ) 4,52mm ( 0,178" ) und 1x (Kerpe J) für Mittelstifte und oder Fiber Optic. PS: Der Durchmesser der zu crimpenden Hülse multipliziert mit 0,866 ergibt den geeigneten Durchmesser des Hexagons (HEX) Abmessungen: L: 220mm B: 68mm Werkzeugstärke: 11,5mm Werkzeugeinsatz wechselbar Gewicht: 600g Zusatzinfo / Zusatz TIPP ! Wir empfehlen die zweite Crimpzange mit der Bestell Nr 97-905-00260 ( Crimpzange 5-Kerben SMA F BNC FME TNC UHF ) gleich mit zu bestellen. Dann haben Sie Zangen im Service womit Sie fast alle Crimpmaße abdecken !
RG174 Koaxkabel 50-Ohm Koax mit flexiblem Innenleiter Aussen Manteldurchmesser typisch: 2,8mm (+/-0,1mm) Innenleiter-Durchmesser 7x 0,16mm Aussenleiter: Kupfer-geflecht Innenleiter-Material: Staku-Litze flexibel Dielektrikum-Ø (mm) 1,50 Dielektrikum-Materia PE Mantel-Material PVC-Schwarz Wellenwiderst.: 50-Ohm Gleichstr.Wids.(km/100m) 300/38 Schirmungsmaß (dB) 55 Kapazität (pF/m) 101pf Verkürzungsfaktor 0,66 max. Betr.-Pegel(dB) Gewicht ca.(kg/km) 11 max.Zugbelstg.(d aN) 3 min. Biegeradius 15mm max. Dämpfung bei 100m in dB: 10MHz 12,8dB / 30MHz 17dB / 800 MHz 23dB
Inhalt: 100 Laufende(r) Meter (0,65 € / 1 Laufende(r) Meter)
