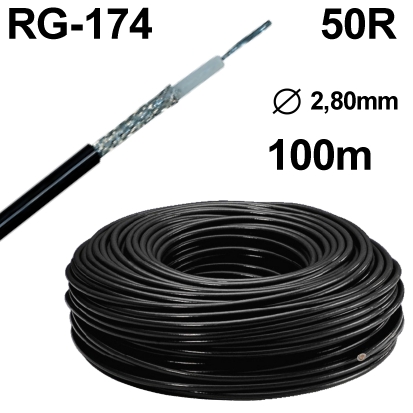

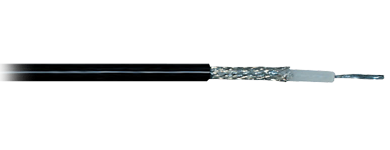

100m Koaxkabel RG174 50-Ohm 2,8mm Schwarz

BNC Stecker für RG174 und RG179 Innenstift vergoldet zum löten oder crimpen. 5-teilger Bausatz. Crimpkörperdurchmesser: A:6,3mm * Lieferung inkl. Gummischutztülle Kabeleinführung für Dielektrikum bis 3,3mm Crimpkörperabmessungen: Aussen vorne 6,3mm Aussen hinten: 3,6mm  Innen vorne: 5,3mm Innen hinten: 3,2mm Innenstift 24K vergoldet zum löten oder crimpen Crimpzange wird zur Verarbeitung benötigt Ideal für Multikabel-Multikamerakabel mit RG174/179 Koaxleiter

BNC Stecker Crimp für RG174 / RG188 / RG316 / RG316U / RGB5 dünnes Koaxkabel Kabeleinführung für Dielektrikum bis 2,5mm / zum Crimpen und Löten gekröpfter Crimpkörper Crimpkörper Durchm. aussen 5,2-5,4mm / Innen ca 4,2mm ( 4,2...4,4mm dünne Seite ) Innenstift mit Bohrung 0,6mm vergoldet zum löten oder crimpen. Auch für Koaxkabel mit 3,1mm Durchm. geeignet.

HD BNC Stecker für RG59 Koaxkabel mit 6-8mm Durchmesser HD BNC-Stecker für HD SDI, AHD, TVI, CVI Kameras und RG59 Koaxkabel mit 6,2mm Aussen-DM bzw. Koax Multikabel HD, HD-SDI, TVI, AHD, CVI, FBAS, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV usw. Anwendbar bis 3,0 GHz, für digitale und analoge Videoübertragungen vergoldeter BNC Stecker für HD SDI Kamera Koax Multikabel wie HD, HD-SDI, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV usw. Anwendbar bis 4,5 GHz, für digitale und analoge Videoübertragungen Vergoldeter Massekontakt mit verbesserter Schirmwirkung, optimiert für hochfrequente HDTV Signale bis 4.5 GHz für Videokabel Koaxkabel mit 6..8mm Aussendurchmesser  Crimp-Hülse Innendurchmesser: 6,5mm Crimp-Hülse Aussendurchmesser: 7,4mm Dielektrikum-Einlass (Durchmesser innen) 4,0mm Tülle Kabeleinlass 3,0...8mm Stecker Abmessungen: L: 37,2 mm Durchmesser Front: 14,5 mm Temperaturbereich -30 bis +85 °C Impedanz 75-Ohm ( bedingt auch 50-Ohm Anwendungen) Durchgangswiderstand kleiner 3-mOhm Crimp-Mass Centerpin (Mittelstift) Crimp-Mass Squarecrimp IEC-803-2 = HEX Size 1,6mm Crimp-Mass Squarecrimp IEC-803-W = HEX Size 1,7mm Crimp-Mass Shield (Masse-Rundhülse) Crimp-Mass Hexagons (HEX) IEC803 = HEX Size 6,47mm Unter anderen nun die empfohlene Koaxkabel laut Herstellerangaben Belden 8241, CAE KX6A, Canare LV-61S, Cordial CVI (CVM) 06-37, CommScope 5563, Draka 0.6/3.7, Draka 0.6L/3.7, RG59 B/U, Sommer 600-0051 (M,L,S), Sommer 600-0054 (M,L,S), Klotz V06/37 Nexans HF 75 0,6/3,7 2YCY u.a. mit ähnlichen Abmessungen Passend Crimpzange z.B. 97-905-05000 oder 97-905-00790

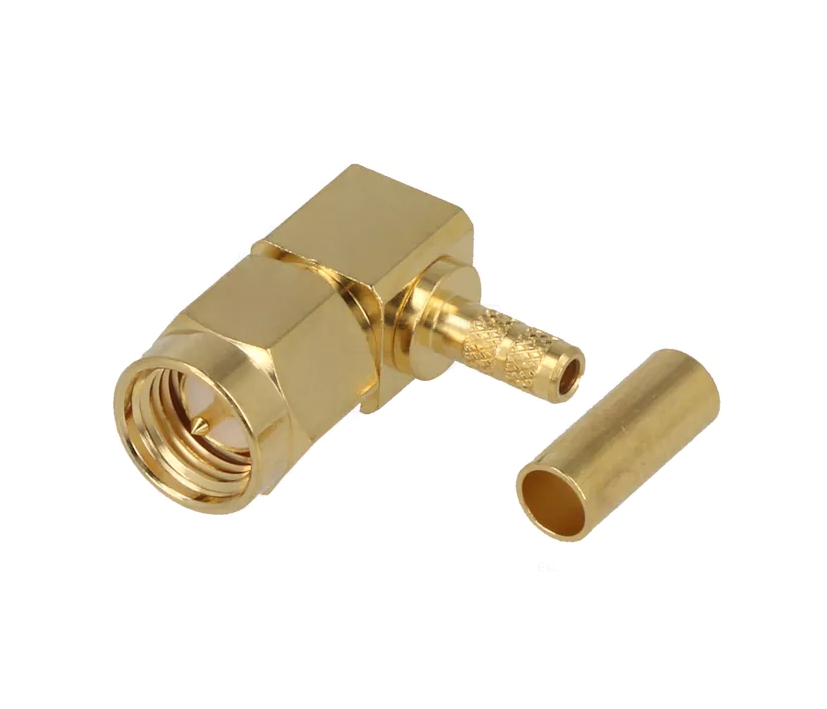

SMA Stecker Winkelausführung  90-Grad gewinkelt  Ideal für HF- NF- Data- GPS- KFZ- Antennen- und Messanwendungen aller Art  Winkel Ausführung vergoldete Ausführung Elektrische Montage des Stecker = Crimpverbindung SMA Steckverbinder mit Überwurfmutter und Inlett (Innenleiter) als Stift (male = männlich ) vergoldet fürKoaxarten RG174 für Kabel RG174U RG174BU (dünnes) Koaxkabel. oder RG316 oder LMR100 Innenleiter Stift wird primär gelötet Teflonisolation ( PTFE ) Einsatz typisch bis 6Ghz und je nach Koaxkabel max bis bis 12,4 GHz ( VSWR 1,3max 3Ghz ) Impedanz primär 50-Ohm .. auch verwendbar mit 75-Ohm Koax je nach Anwendung max Working Voltage 250V / Proof Voltage 750V Temperatureinsatzbereich : -65°C... +165°C max Abmessungen: Crimphülse Aussendurchmesser 3,9mm / Innendurchmesser 3,2mm Kontaktstift: unter Deckel für Koaxinnleiter zum verlöten Dielektrikum Einlass für Durchmesser mit 1,6-1,7mm / Außendurchmesser 2,75mm Siehe auch Zeichnung ( weitere Bilder )  Optionale passendes Zubehör erhältlich ( siehe unten im Zubehör Register )  Bst Nr 97-905-05000 = Crimpzange 7-Kerben SMA/SMB....(RG174/RG179/RG188/316) Bst Nr 42-710-00145 = passendes RG174 Koax =  100m Bund  Bst Nr 42-710-00150 = passendes RG174 Koax =  ( je 1 lfm )

SMA Stecker für RH174 Koaxkabel vergoldete Ausführung vergoldet zum Crimpen für RG174 Koaxkabel Abmessungen siehe Zeichnung passende Zange und RG174 Koaxkabel siehe unter (Zubehör Register)

BNC Kupplung für Koaxialkabel Typen RG174 und auch RG174/U, RG316/U, RG188A/U, RG188, RG188A, KX22A, KX3B, Ausführung für erhöhte Anforderungen BNC Kabelbuchse zum crimpen Innenleiter vergoldet Für Wellenwiderstand: 50-Ohm oder 75-Ohm geeignet Isolierteile: PTFE, PE Dichtungen: Silicon Oberfläche Innenleiter: Cu1Ni2Au0,8 Oberfläche Außenleiter: Cu2Ni5 Durchgangswiderstand: kleiner 20mOhm Für Dielektrikum bis 2,5mm Weitere Details :    BNC Kupplung für Koaxialkabel Typen RG174 und auch RG174/U, RG316/U, RG188A/U, RG188, RG188A, KX22A, KX3B, Solide Ausführung für erhöte Anforderungen Kabelbuchse, Innenleiter vergoldet Für Wellenwiderstand: 50 oder 75-Ohm geeignet Einsatz typisch bis 4Ghz Konfektionsartikel für die Kabelkonfektion Isolierteile: PTFE, PE Dichtungen: Silicon Oberfläche Innenleiter: Cu1Ni2Au0,8 Oberfläche Außenleiter: Cu2Ni5 Isolationswiderstand (Min.)5 Gohm Kontaktwiderstand Außenleiter (Max.)5 mOhm Kontaktwiderstand Innenleiter (Max.)20 mOhm Durchgangswiderstand: kleiner 20mOhm Für Dielektrikum bis 2,5mm Innenstift vergoldet

Crimpzange für HF-NF Verbinder aller Art wie SMA, F-Sat, BNC, FME, TNC, UHF, N- und viele andere HF-Stecker aller Art. Universal-Crimpzangen aus Werkzeugstahl, Oberfläche schwarz brüniert, Isolierhandgriffe, eingesetzte Crimpbacken mit verschiedenen Öffnungen für verschiedene Kabeltypen; es können Außen- und Innenleiter gecrimpt werden. Für die Verkabelung mit RG174; RG58; RG59; RG6 u.v.m. Zangen-Details: Zange mit 5 Kerben Crimpmaße bzw. Crimpmöglichkeiten: 1,72mm (0,068") meist für den Innenstift 2,36mm (0,093") 5,41mm (0,213") 6,48mm (0,255") 8,00mm (0,315") PS: Der Durchmesser der zu crimpenden Hülse multipliziert mit 0,866 ergibt den geeigneten Durchmesser des Hexagons (HEX) Abmessungen: L: 225mm B:68mm Werkzeugstärke: 12m Werkzeugeinsatz wechselbar Gewicht: 600g   Zusatzinfo / Zusatz TIPP !   Wir empfehlen die zweite Crimpzange mit der Bestell Nr 97-905-05000 ( Crimpzange 7-Kerben für SMA SMB BNC MIL SC ST MCX ) gleich mit zu bestellen. Dann haben Sie Zangen im Service womit Sie fast alle Crimpmaße abdecken !

Crimpzange mit 7 Einlege-Kerben. Crimpzange für HF-NF Koaxverbinder aller Art z.B. wie SMA, SMB, SMC, F, BNC, FME, TNC, UHF, ST, SC, MCX, MIL Steckverbinder und viele andere HF-Stecker für die Verkabelung mit RG174; RG179; RG188; RG316 Koaxkabel sowie Fiber Optic (bis 1,5mm) Lichtleiter Verbindungen. Also die meisten Koaxkabel mit Durchmesser 2,0...6,0mm. Crimpbacken mit verschiedenen Öffnungen für verschiedene Kabeltypen; es werden somit Außen- und Innenleiter gecrimpt. Zangen-Details: Zange mit 7 Kerben  Crimpmaße bzw. Crimpmöglichkeiten:  1,07mm ( 0,042" ) meist für Mittelstifte o.ä. 1,72mm ( 0,068" ) meist für Mittelstifte o.ä. 1,98mm ( 0,078" ) 3,25mm ( 0,128" ) 3,84mm ( 0,151" ) 4,52mm ( 0,178" ) und 1x (Kerpe J) für Mittelstifte und oder Fiber Optic.  PS: Der Durchmesser der zu crimpenden Hülse multipliziert mit 0,866 ergibt den geeigneten Durchmesser des Hexagons (HEX) Abmessungen: L: 220mm B: 68mm  Werkzeugstärke: 11,5mm Werkzeugeinsatz wechselbar  Gewicht: 600g Zusatzinfo / Zusatz TIPP ! Wir empfehlen die zweite Crimpzange mit der Bestell Nr 97-905-00260 ( Crimpzange 5-Kerben SMA F BNC FME TNC UHF ) gleich mit zu bestellen. Dann haben Sie Zangen im Service womit Sie fast alle Crimpmaße abdecken !
