6pol Stiftleiste Kontaktleiste gerade RM 2,54mm mit Führung
| Anzahl | Stückpreis |
|---|---|
| Bis 9 |
0,40 €
0,75 €
(46.67% gespart)
|
| Bis 49 |
0,35 €
|
| Bis 99 |
0,30 €
|
| Ab 100 |
0,25 €
|
Sofort verfügbar, Lieferzeit: 2-3 Tage
Produktinformationen "6pol Stiftleiste Kontaktleiste gerade RM 2,54mm mit Führung"

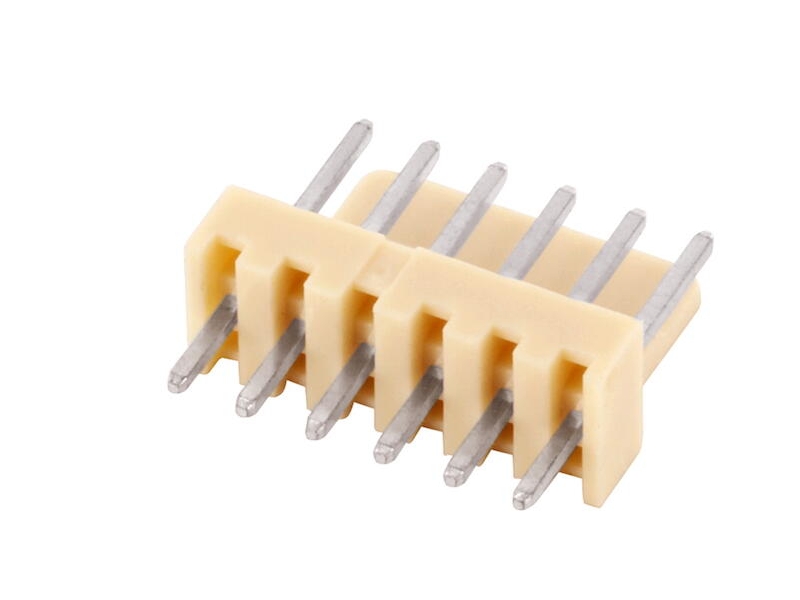

6pol Stiftleiste mit Steckerführung RM2,54
- Stiftleiste Durchsteckmontage / Universel verwendbar
- Board-to-Wire Steckverbinder. Mit Hilfe der Board-to-Wire Steckverbinder
- aus unserem Sortiment lassen sich Verbindungen zwischen Leiterplatten und Anschlusskabeln unterschiedlicher Art herstellen
- vertikale Stiftleiste
- Einsatz typisch: Platinenverbinder, Steuerplatinen, Ersatzteil, Kabel-Platine ... usw.
Technische Daten:
- Stiftleiste 1-reihig
- verzinnten Messingkontakten
- Anschluss: Lötpins Vierkantstifte 0,64x0,64mm
- Anzahl Reihen: 1
- Art: Stiftleiste
- Ausrichtung: gerade
- Betriebsspannung bis max 250V
- Betriebsstrom (Nom.) bis max 2,5A je Kontakt
- Betriebstemperatur-25 °C - 85 °C
- Farbe: Beige
- Material (Anschluss) Kupferlegierung, verzinnt
- Material (Gehäuse) Nylon 66
- Material (Steckbereich) Messing, verzinnt
- Montage Leiterplattenmontage
- Rastermaß 2,54 mm
- Spannungsfestigkeit 1.000Vac
- Isolationswiderstand (Min.) 1000-MOhm
- Kontaktwiderstand (Max.) 10mOhm
- Brennbarkeitsklasse UL94V-2
- Abmessungen: Oben: 7,7mm / Unten: 3,3mm / Bundsteg: 3,3mm
- Gesamthöhe: 14,7mm / Breite: 15,4mm

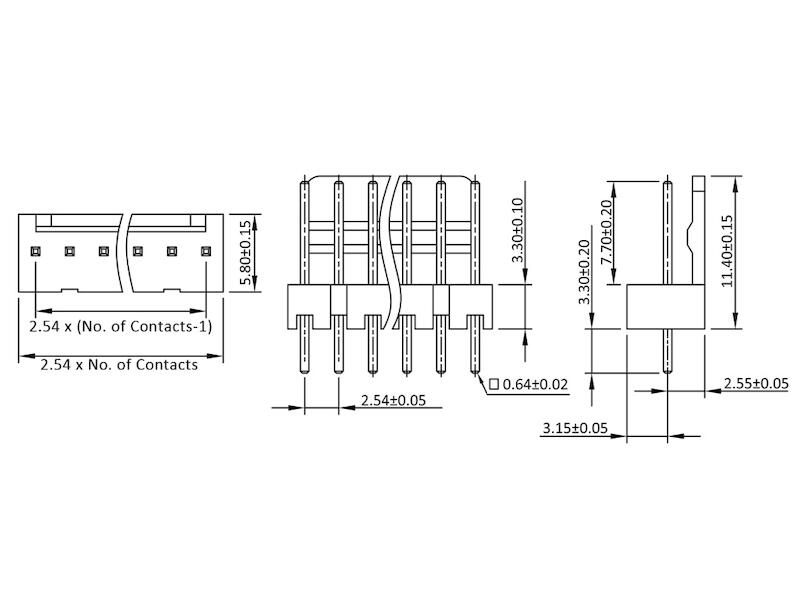

- Abmessungen usw. siehe auch Zeichnung weitere Bilder und Datenblatt
Optional passendes Anschlußkabel mit 6pol Verbinder = Bst Nr 33-200-00340 ( siehe auch im Zubehör-Register )
