6pol Buchsenleiste mit 300mm Litzenkabel Federleiste einreihig gerade RM2,54
| Anzahl | Stückpreis |
|---|---|
| Bis 24 |
1,80 €
|
| Bis 49 |
1,60 €
|
| Bis 99 |
1,40 €
|
| Ab 100 |
1,29 €
|
Sofort verfügbar, Lieferzeit: 2-3 Tage
Produktinformationen "6pol Buchsenleiste mit 300mm Litzenkabel Federleiste einreihig gerade RM2,54"
6polige Buchsenleiste 1-reihig RM: 2,54mm mit konfektionierten Litzenkabel
Mit Hilfe der Board-to-Wire Steckverbinder aus unserem Sortiment lassen sich Verbindungen zwischen Leiterplatten und Anschlusskabeln unterschiedlicher Art herstellen. Typischer Stecker als Buchse mit 300mm Kabel ideal auch für die Reparatur und Verbindung von Baugruppen aller Art
- Steckverbinder RM:2,54mm
- Kabellänge: 300mm
- Internationale Farbkennung
- Kabeltype AWG UL1007 24AWG = 0,2051qmm = 0,573mm
- Anschluss konfektioniert mit 300mm Schaltlitze
- Anzahl Reihen 1
- Steckverbinder Ausrichtung gerade
- Betriebsspannung = bis 250V AC or DC
- Betriebsstrom (Nom.) = bis zu 3A je Kontakt
- Spannungsfestigkeit bis zu 1.000Vac 1min
- Betriebstemperatur -25 °C - 85 °C
- Farbe beige
- Material (Anschluss) Messing, verzinnt
- Material (Gehäuse) Nylon 66
- Material (Steckbereich) Messing, verzinnt
- Rastermaß Pin-uz-Pin 2,54 mm
- Spannungsfestigkeit bis zu 1.000 Vac
- Leiterplatten bzw. Platinenverbinder für Stiftleisten mir RM2,54mm
- passend zu jeder üblichen RM 2,54mm Stiftleiste ( Stiftleisten optional erhältlich ) unter suche Stiftleiste
- Isolationswiderstand (Min.) 1000 MOhm
- Kontaktwiderstand (Max.) 20 mOhm
- Brennbarkeitsklasse UL94 V-2

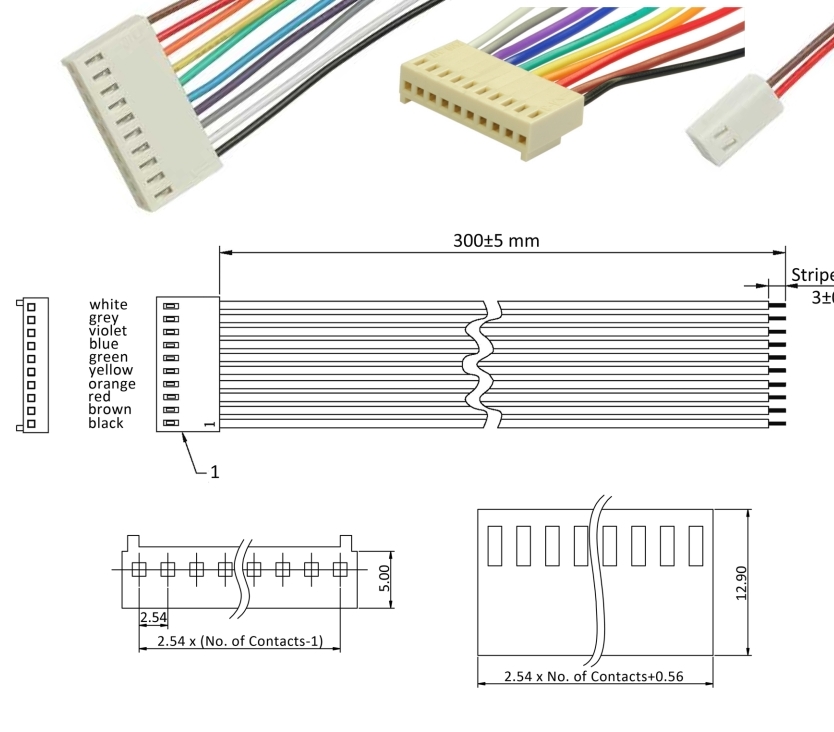

- Weitere Details und Abmessungen siehe weitere Bilder
Optional passende 6pol Steckerleiste mit Führung = Bst Nr 33-200-00341 ( siehe auch im Zubehör-Register oder unter Suche Nr eingeben )
+ Zusatzinformation + Dieses Anschlußkabel bzw. Buchsenleiste ist in folgenden Ausführungen erhältlich ( Siehe auch Register " Ähnliche Artikel " oder Bst Nr unter Suche eingeben.
- Bst Nr 33-200-00300 = 2pol Buchsenleiste mit Anschlußkabel
- Bst Nr 33-200-00400 = 3pol Buchsenleiste mit Anschlußkabel
- Bst Nr 33-200-00320 = 4pol Buchsenleiste mit Anschlußkabel
- Bst Nr 33-200-00330 = 5pol Buchsenleiste mit Anschlußkabel
- Bst Nr 33-200-00340 = 6pol Buchsenleiste mit Anschlußkabel
- Bst Nr 33-200-00350 = 8pol Buchsenleiste mit Anschlußkabel
- Bst Nr 33-200-00360 = 10pol Buchsenleiste mit Anschlußkabel
- Bst Nr 33-200-00370 = 20pol Buchsenleiste mit Anschlußkabel
