Tuchel 4pol Kupplung Female Lötkelch

4pol Einbaustecker früher auch Tuchelbuchse oder Kleintuchel genannt  Einsatz bei Audiotechnik, Tontechnik, Turnhallen, Mikrofontechnik, DMX, Nebelmaschienen, Netzteilen, Steuerungstechnik, Funktechnik, CB-Funk, Betriebsfunk und zum Teil auch an Industriemaschinen aller Art etc. Metallausführung Lötanschlüsse (Solder terminal)   Kragen-Durchmesser: 18,5mm Einbau-Durchmesser: 15,5mm ( 16,0mm typisch Serie ) Einbautiefe: 13,2mm Weitere Abmessungen / Infos usw. siehe auch weitere Bilder Zeichnung Typischer Einsatz meist Niederspannung bis 60V AC/DC max 125V max 7A (5A) je Kontaktstift  Kontaktstift Durchmesser 1,5mm  Passende Steckverbinder siehe Zubehör-Register

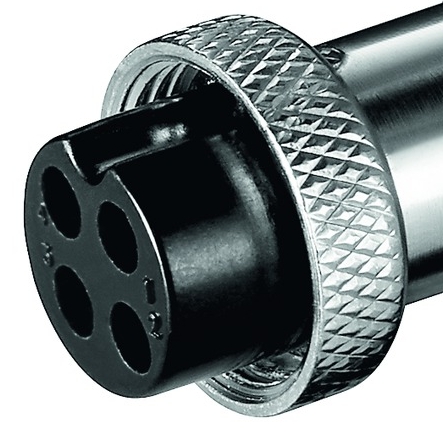

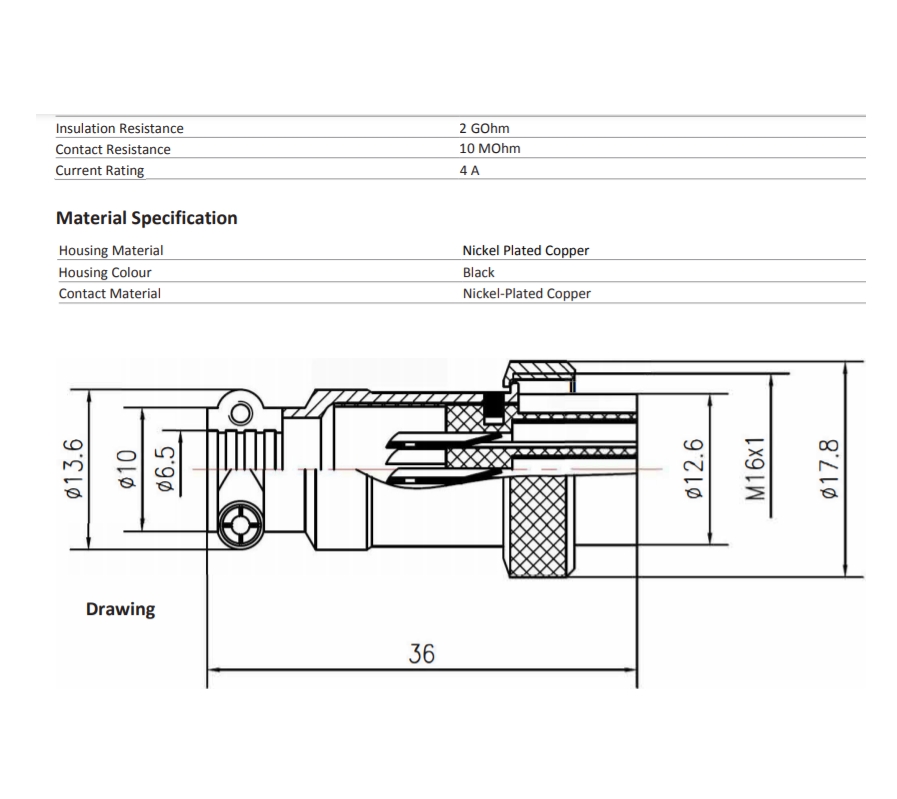

4pol Kupplung Tuchelkupplung 4pol Buchse 4polige Kabelkuplung früher auch Tuchelkupplung oder Kleintuchel genannt Einsatz bei Audiotechnik, Tontechnik, Turnhallen, Mikrofontechnik, DMX, Nebelmaschienen, Netzteilen, Steuerungstechnik, Funktechnik, CB-Funk, Betriebsfunk und zum Teil auch an Industriemaschinen aller Art etc. Metallausführung Lötanschlüsse / Lötkelch (Solder terminal) max 1,5qmm  Weitere Abmessungen / Infos usw. siehe auch weitere Bilder Zeichnung Abmessungen: Durchmessser schwarzer Schaft ca. 12,5mm Gewinde-Durchmesser: 15,5mm Durchmesser Überwurfmutter / Schraubhülse: 18,0mm Gesamtlänge ca.: 36mm Kabeleinlass für Rundkabel bis 6,5mm Kontaktstift Durchmesser 1,5mm ( bei 3pol, 4pol, 5pol ) Kontaktstift Durchmesser 1,0mm ( bei 6pol, 7pol, 8pol ) Typischer Einsatz meist Niederspannung bis 60V AC/DC max 125V max 4A (3A) je Kontaktstift

4pol Tuchelstecker Metallstecker früher auch Tuchelstecker oder Kleintuchel genannt Einsatz bei Audiotechnik, Tontechnik, Turnhallen, Mikrofontechnik, DMX, Nebelmaschienen, Netzteilen, Steuerungstechnik, Funktechnik, CB-Funk, Betriebsfunk und zum Teil auch an Industriemaschinen aller Art etc. Metallausführung Lötanschlüsse / Lötkelch (Solder terminal) Weitere Abmessungen / Infos usw. siehe auch weitere Bilder Zeichnung Gewinde-Durchmesser: 15,5mm Gesamtlänge ca.: 43mm Kabeleinlass für Rundkabel bis 6,2mm Kontaktstift Durchmesser 1,5mm ( bei 3pol, 4pol, 5pol ) Kontaktstift Durchmesser 1,0mm ( bei 6pol, 7pol, 8pol ) Typischer Einsatz meist Niederspannung bis 60V AC/DC max 8A (5A) je Kontaktstift

4pol Kupplung gewinkelt Tuchelkupplung 4pol Buchse 4polige Kabelkuplung 90° gewinkelt früher auch Tuchelkupplung oder Kleintuchel genannt Einsatz bei Audiotechnik, Tontechnik, Turnhallen, Mikrofontechnik, DMX, Nebelmaschienen, Netzteilen, Steuerungstechnik, Funktechnik, CB-Funk, Betriebsfunk und zum Teil auch an Industriemaschinen aller Art etc. Metallausführung 90° gewinkelt Lötanschlüsse / Lötkelch (Solder terminal) Weitere Abmessungen / Infos usw. siehe auch weitere Bilder Zeichnung Abmessungen: Durchmessser schwarzer Schaft ca. 12,5mm Gewinde-Durchmesser: 15,5mm Durchmesser Überwurfmutter / Schraubhülse: 18,0mm Gesamtlänge ca.: 32mm x 27mm  Kabeleinlass für Rundkabel bis 6,5mm Kontaktstift Durchmesser 1,5mm ( bei 3pol, 4pol, 5pol ) Kontaktstift Durchmesser 1,0mm ( bei 6pol, 7pol, 8pol ) Typischer Einsatz meist Niederspannung bis 60V AC/DC max 4A (3A) je Kontaktstift
