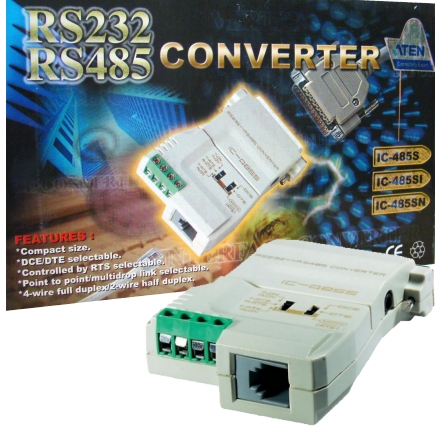

RS232 auf RS485 Konverter Wandler

Konverter RS232 (V24) Signale auf RS485 Industrie Norm

• Konverter bzw. Serieller Adapter RS232 (V24 Sub-D 25pol Buchse) auf RS485 (RJ11 Buchse bzw. Schraubklemme)

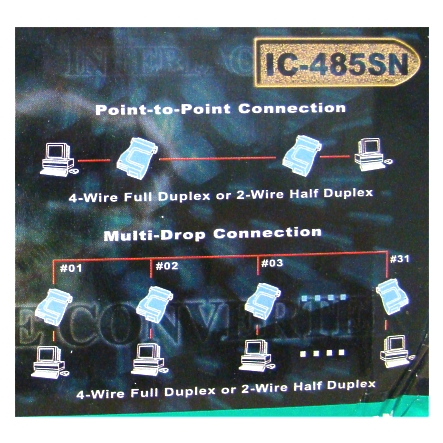

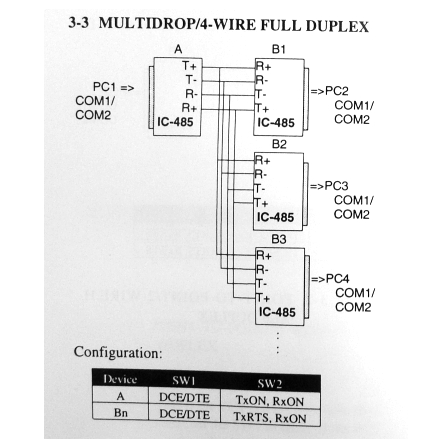

• Für Point-to-Point oder Point-to-Multipoint Verbindungen bis zu 31 Geräte

• Bidirektionale Funktionsweise

• Transferrate bis zu 115,2 kbps

• Übertragungsstecke: max. 1200 m

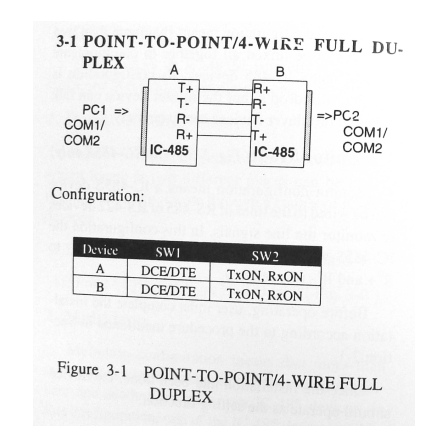

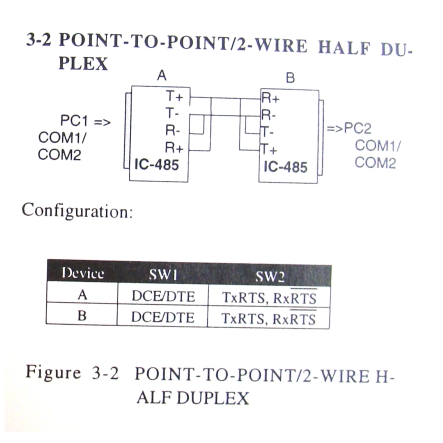

• 4-Draht Full Duplex / 2-Draht Half Duplex siehe Plan

• DCE / DTE über Mikroschalter einstellbar

• unterstützt Monitor-Konfiguration

• Spannungsversorgung über mitgeliefertes Steckernetzteil


• Daten: Baudrate: - 100KBaud
• DTE/DCE: - DTE/DCE-Umschaltbar

• Anschlüsse:
• RS232:; - 25pol D-Sub Stecker;
• RS422/485:- 4pol Klemmleiste
• Dieser Interface-Konverter erlaubt die Konvertierung von RS232 nach RS422/485 und umgekehrt (bidirektional).

• Anschlußart
• RS-232: D-SUB-Stecker DB25
• RS-485: Schraubkl. 4-polig RS-485: RJ11 (6P4C)-Buchse

• Bidirektionaler Interface-Converter RS-232 auf RS-422/RS-485

• Schnittstellen-Converter zur bidirektionalen Anpassung von RS-232

• Schnittstellen an RS-422/RS-485 Schnittstellen.

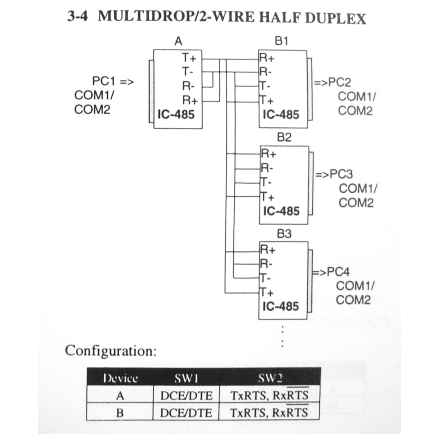

• Einsatz als Interface-Modem (Nahbereich) und LAN mit 32 Sendern bzw. Empfängern in 2-Draht-Technik.

• Datenübertragungsrate max. 115 KBit/s (bei Kabellänge max. 1200 m)

• Bidirektionale Funktionsweise, Übertragungsmodus asynchron

• DTE/DCE-Wahlschalter und Monitorbetrieb für Diagnose über RD/TD

• Dreifach-Wahlschalter zur TX- und RX-Selektierung

• Kontroll-LEDs für TD- und RD-Modus sowie Spannungsversorgung

• Spannungsversorgung 9 V/100 mA über RS-232 (Pin 9) oder Netzteil
