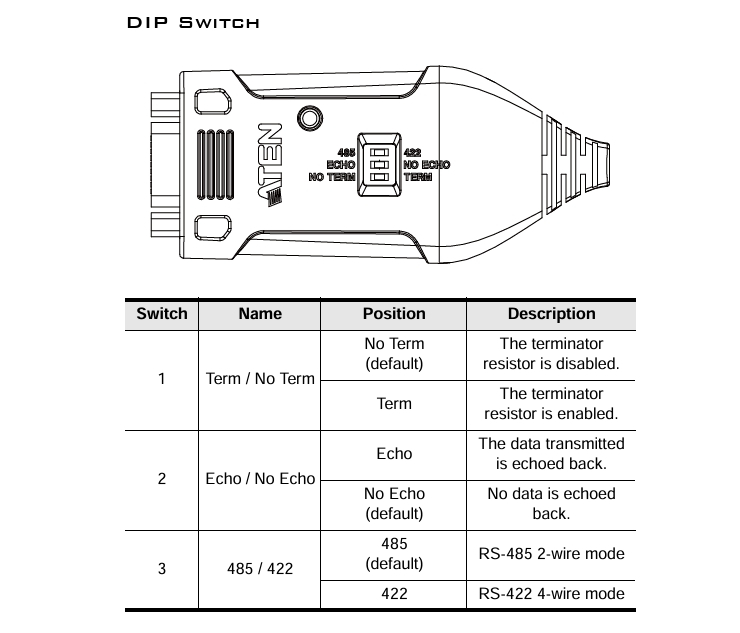

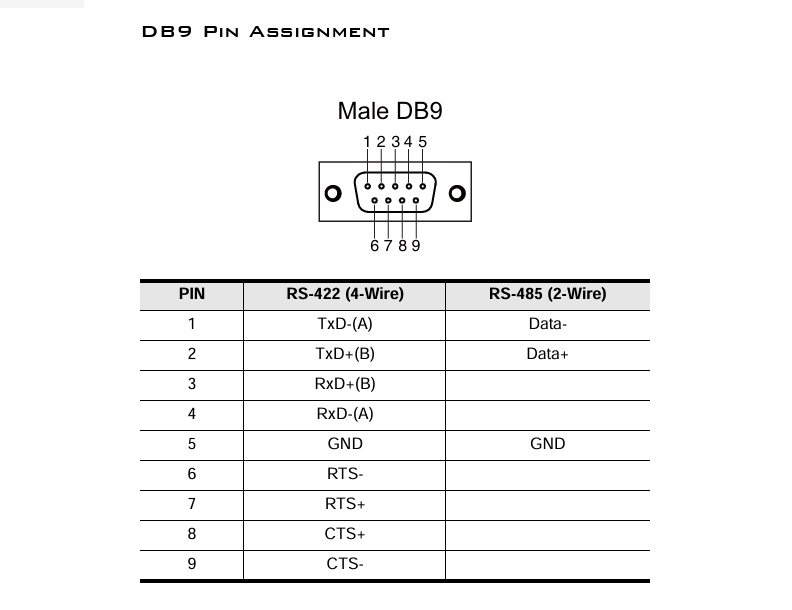

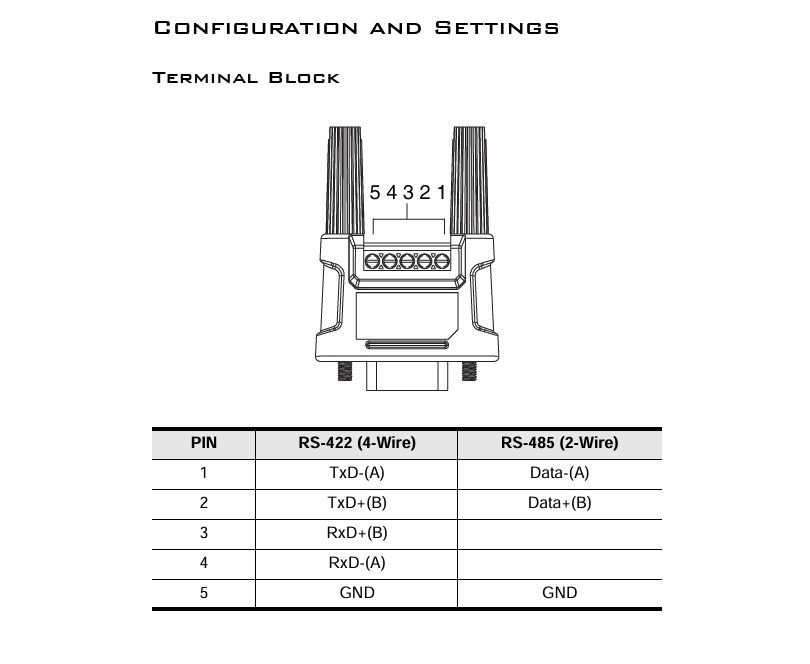

USB RS485 Konverter USB auf RS485 Adapter USB auf RS-485 oder RS-422 Schnittstelle

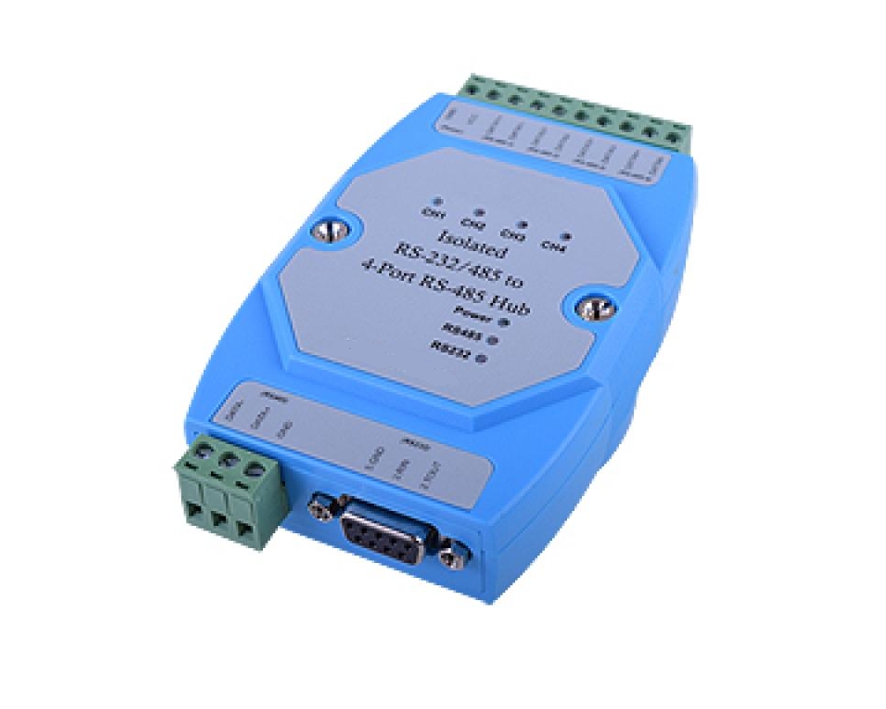

4-Port Verteiler für RS485 Steuersignale mit Rückkanal z.B. für Kameradome, Maschinensteuerung, Waagen, Bustechnik, Zählersysteme usw. Eingang: 1xRS485 auf 4x RS-485 Port. Ideal um den RS485 Bus gegenseitig zu entkoppeln um somit Probleme mit diesem Bus zu vermeiden bzw. zu trennen. 4-Port RS485 Verteiler Repeater mit Rückkanal Eingang: 1x RS232 1x 485 auf Ausgang 4x RS485 mit galvanischer Trennung und mit Rückkanal Der RS-485 Verteiler wird dann eingesetzt, wenn die Verdrahtung vor Ort sternförmig ausgeführt wurde bzw. nur ein RS-485 Anschluß am Gerät zur Verfügung steht und eine Rückmeldung vom Gerät erfolgen soll. 4-Port Verteiler für RS485 Steuersignale z.B. für Kameradome, Maschinensteuerung, Zählersysteme, Waagen, Bustechnik usw. Eingang: 1xRS485 auf 4x RS-485 Port. Ideal um den RS485 Bus gegenseitig zu entkoppeln um somit Probleme mit diesem Bus zu vermeiden bzw. zu trennen. Dieser RS485 Verteiler ist ein externes Gerät und wird durch ein externes optinales Steckernetzteil mit 12V versorgt. Anschluss der Ein- Ausgänge über Schraubkontakte 4-port RS485 Multiplex Reapeater, 1xInput auf 4xOutput. Besonderheit: Rückkanal und galvanische Trennung Verwendbar auch für Industrielle Anwendungen aller Art. Übertragungsdistanz 0,5..1200m je Ausgang Steckkontakte auf  Schraubklemme anbei Es können auch nur 1,2 der max. 4 Ausgangskanäl einzeln genutzt werden Eingang: RS485 = A / B / GND und bei RS232 (V24) TXD / RXD / GND Ausgang: 4x (+) RS485 / (-) RS485 Eingang: 12V DC über Schraubklemme Solides Kunststoffgehäuse Abm.:  B: 70mm H: 45mm T: 122mm Enthaltenes Zubehör: Montageplatte

Digitale IO Aktor-Box Anschaltsteuerung GV IO Box 4 Die GV-I/O USB Box bietet 4 Eingänge und 4 Relais-Ausgänge an. Mit dieses I/O Box können verschiedene Funktionen in der GV Software ausgeführt werden. Beispiele hierfür sind Kamera-Aufnahmen per Knopfdruck oder Startimpuls starten, Licht Ein/Aus schalten, Schranken öffen usw.  4 Kanal Ein- und Ausgangsbox. Die Aktorbox bzw. Aktive Schaltbox hat 4 Relaisausgänge und unterstützt an den 4 Eingängen sowohl Gleichstrom als auch Wechselspannung.  Die Digitale IO Aktor-Box bzw. Anschaltsteuerung wird entweder per RS485 Bus zum Geovision System verbunden oder auch per USB 2.0 Anschluss mit einem dem Windows PC oder Notebook verbunden und eingerichtet. Aktor Signalwandler Ansteuerung per USB oder RS485 Bus.  Beim Einsatz in großen Gebäude oder in der Industrie empfehlen wir die Ansteuerung per RS485 Bus, da hier im Vergleich zu einer USB Verbindung mit max 5m ein zweiadriges Kabel bis 1200m verwendet werden kann. Der RS485 Bus ist ein ganz typischer Zweidrahtbus.  Technische Daten: USB Verbindung USB2.0  RS485 Bus Anschluß ( Es können auch mehrer Aktorboxen verbunden werden; sie weitere Bilder )  The GV-I/O Box is listed as XR21B1411 USB UART under Windows Device Manager, GVSystem version 8.5.7 or later is required.  4x Eingang Einganssignal 12V Typisch ( Bereich 9-30V AC or DC )  4x Ausgang Relaisausgang ( Dry Contact ) galvanisch getrennte Relais-Kontakte  Relaisstatus: Normal offen ( NO ) = Schliesser  Relais-Belastbarkeiten je Relaiskontakt: bis 250V 3A AC oder bis 30V DC max 3A Stromversorgung 12V DC 1A Gleichstromeingang über Hohlsteckerbuchse  Abmessungen (BxHxT) 112 x 28 x 101mm 12V Netzteil und USB Kabel mit Software Treiber im Lieferumfang  Optional erhältlich hierzu sind folgende weitere nützliche Artikel  Bst Nr 79-227-00970 = USB aus RS485 Konverter Ideal für Windows PC or Notebook  Bst Nr 79-227-00590 = V24 RS232 Konverter Wandler auf RS485 Bst Nr 79-227-01110 = 4 Kanal Ein- und Ausgangsbox (Relais) mit USB + RS485 Bus  Bst Nr 79-227-01120 = 8 Kanal Ein- und Ausgangsbox (Relais) mit USB + RS485 + RJ45 Ethernet LAN Port für Netzwerke

Digitale IO Aktor-Box Anschaltsteuerung GV IO Box 8 Die GV-I/O USB Box bietet 8 Eingänge und 8 Relais-Ausgänge an. Mit dieses I/O Box können verschiedene Funktionen in der GV Software ausgeführt werden. Beispiele hierfür sind Kamera-Aufnahmen per Knopfdruck oder Startimpuls starten, Licht Ein/Aus schalten, Schranken öffen usw.  8 Kanal Ein- und Ausgangsbox. Die Aktorbox bzw. Aktive Schaltbox hat 8 Relaisausgänge und unterstützt an den 8 Eingängen sowohl Gleichstrom als auch Wechselspannung.  Die Digitale IO Aktor-Box bzw. Anschaltsteuerung wird entweder per RJ45 LAN Ethernet oder RS485 Bus zum Geovision System verbunden oder auch per USB 2.0 Anschluss mit einem dem Windows PC oder Notebook verbunden und eingerichtet. Aktor Signalwandler Ansteuerung per LAN RJ45 oder USB oder RS485 Bus.  Beim Einsatz in großen Gebäude oder in der Industrie empfehlen wir die Ansteuerung per RS485 Bus, da hier im Vergleich zu einer USB Verbindung mit max 5m ein zweiadriges Kabel bis 1200m verwendet werden kann. Der RS485 Bus ist ein ganz typischer Zweidrahtbus.  Technische Daten: USB Verbindung USB2.0  RS485 Bus Anschluß ( Es können auch mehrer Aktorboxen verbunden werden; sie weitere Bilder )  RS-485 Verbindung LAN 10/100MBit ( kein PoE )  RJ45 LAN Ethernetport mit  Webobefläche zum Administrieren / Einstellen der IP Adresse Funktion usw. Beispiel Funktion: Eingang wird über Relaiskontakt oder Bewegungsmelder o.ä. angesteurt kann z.B. ausgelöst werden Globale Aufnahmefunktion für alle Kameras ( Dann gilt die voreinstellung der NVR Software ) oder Aufnahme Start für Kamera Nummer X Zeitbereichsbegrenzung 1-900 Sekunden Die GV NVR Software muss hierzu zwingend auf einem Rechner oder Notebook installiert sein GV Basis Software GV-System Version 8.2 oder höher anbei The GV-I/O Box is listed as XR21B1411 USB UART under Windows Device Manager, GVSystem version 8.5.7 or later is required.  8x Eingang Einganssignal 12V Typisch ( Bereich 9-30V AC or DC )  8x Ausgang Relaisausgang ( Dry Contact ) galvanisch getrennte Relais-Kontakte  Relaisstatus: Normal offen ( NO ) = Schliesser  Relais-Belastbarkeiten je Relaiskontakt: bis 250V 3A AC oder bis 30V DC max 3A Stromversorgung 12V DC 1A Gleichstromeingang über Hohlsteckerbuchse  Abmessungen (BxHxT) 135 x 28 x 145mm 12V Netzteil und USB Kabel mit Software Treiber im Lieferumfang  Optional erhältlich hierzu sind folgende weitere nützliche Artikel  Bst Nr 79-227-00970 = USB aus RS485 Konverter Ideal für Windows PC or Notebook  Bst Nr 79-227-00590 = V24 RS232 Konverter Wandler auf RS485 Bst Nr 79-227-01110 = 4 Kanal Ein- und Ausgangsbox (Relais) mit USB + RS485 Bus  Bst Nr 79-227-01120 = 8 Kanal Ein- und Ausgangsbox (Relais) mit USB + RS485 + RJ45 Ethernet LAN Port für Netzwerke

GV-NET Karte ist eine Schnittstellenkarte, die USB oder RS-232 (COM-Port seriell) auf RS-485 umwandelt, sie kann in einem PC mit eingesetzt werden z.B. zur Anbindung von gesteuerten RS485 Domekameras aller Art oder Geovision I/O Erweiterungsmodule wie Relais- oder Schaltmodule usw. Multifunktionell verwendbar Die Stromversorgung der Platine erfolgt über einen 3,5" Stromstecker vom Rechnernetzteil intern. Die Anbindung an den seriellen COM-PC des Rechners erfolgt über die integrierte RJ11 Westernbuchse Ein Adapter von RJ11 auf Sub-D 9pol. Buchse liegt bei ebenso die Stromversorgungsverbindung Diese PC-Steckplatine benötigt keinen Steckplatz, denn Sie wird nur eingehängt Sie kann auch unabhängig mit andeen Systemen betrieben werden OS support: 32Bit Windows XP / Windows Vista / Windows 7 / 8 / 10 / Windows Server 2008 / 2012 / 2016 OS support: 64Bit Windows 7 / 8 / 10 / Windows Server 2008 / 2012 / 2016 Treiber auf der Hersteller-Hompage erhältlich  Interface: RJ11 to DB9 (RS232 V24) Interface: 3pin Internal to internal USB ( siehe auch weitere Bilder )  Interface: RS485 = ( RS485 + / RS485 - )  Schraubklemmen  Communikation: RS485 = 200...115.00 bps Abmessungen: 97 x 90mm Zusatzinfo: Dieses Karte ist auch mit 4-Eingänge und 4-Relaiskontakte erhältlich = 79-227-00600 = GV-Net I/O
