GV IO Box-4 mit RS485 USB Steuerung mit 4x Eingängen 4x Relais-Ausgängen Aktor Signalwandler

USB auf RS485 Schnittstellenwandler zur Anbindung von RS485 Geräten aller art wie Speed-Domekameras, I/O-Box, IO-Module oder Data Capture Box usw. Schnittstellenwandler USB auf RS485 Universell verwendbar inkl. Windows Treiber  Zur Anbindung von RS485 Speed-Domekameras, IO Boxen, IO Aktoren, IO Modulen oder Data Capture Box, RS485 Geräte usw. Inkl. 1,8m USB-Verlängerungskabel Unterstützte Betriebssysteme 32bit = Windows XP / Vista / 7 / 8  / 10 / Server 2008  / 2012 Unterstützte Betriebssysteme 64bit = Windows 7 / 8 / Windows Server 2008R2 / 2012 Serieller Anschluss Signal: Rs485+, Rs485- Verbindung: Terminal Resistance Switch ( 120 ) Input USB 2.0 (abwärts kompatibel) 12 Mbps Kommunikations-Parameter: Serial Line Protection 16 KV ESD for All Signals keine galvanische Trennung Parity: None, Even, Odd Data Bit 7, 8   Stop Bit 1, 2 Flow Control RTS / CTS, XON / XOFF Geschwindigkeit 600 bps bis 115.200 bps Temperatur-Einsatzbereich 0 bis +55°C Abmessungen: 68.5x33.5x16 mm ( BxHxT ) Gewicht 300gr weiteres Zubehör hierzu siehe auch unten im Zubehör Register

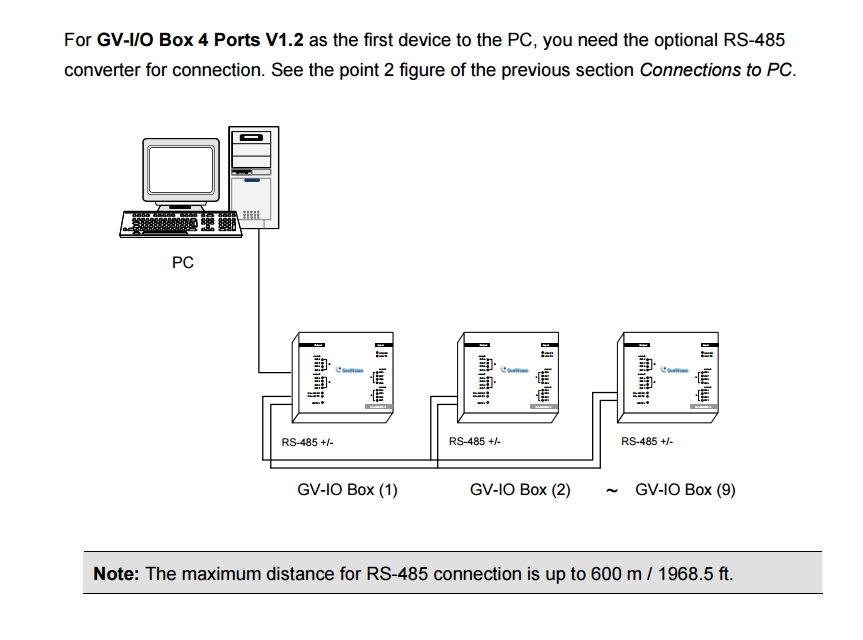

Digitale IO Aktor-Box Anschaltsteuerung GV IO Box 8 Die GV-I/O USB Box bietet 8 Eingänge und 8 Relais-Ausgänge an. Mit dieses I/O Box können verschiedene Funktionen in der GV Software ausgeführt werden. Beispiele hierfür sind Kamera-Aufnahmen per Knopfdruck oder Startimpuls starten, Licht Ein/Aus schalten, Schranken öffen usw.  8 Kanal Ein- und Ausgangsbox. Die Aktorbox bzw. Aktive Schaltbox hat 8 Relaisausgänge und unterstützt an den 8 Eingängen sowohl Gleichstrom als auch Wechselspannung.  Die Digitale IO Aktor-Box bzw. Anschaltsteuerung wird entweder per RJ45 LAN Ethernet oder RS485 Bus zum Geovision System verbunden oder auch per USB 2.0 Anschluss mit einem dem Windows PC oder Notebook verbunden und eingerichtet. Aktor Signalwandler Ansteuerung per LAN RJ45 oder USB oder RS485 Bus.  Beim Einsatz in großen Gebäude oder in der Industrie empfehlen wir die Ansteuerung per RS485 Bus, da hier im Vergleich zu einer USB Verbindung mit max 5m ein zweiadriges Kabel bis 1200m verwendet werden kann. Der RS485 Bus ist ein ganz typischer Zweidrahtbus.  Technische Daten: USB Verbindung USB2.0  RS485 Bus Anschluß ( Es können auch mehrer Aktorboxen verbunden werden; sie weitere Bilder )  RS-485 Verbindung LAN 10/100MBit ( kein PoE )  RJ45 LAN Ethernetport mit  Webobefläche zum Administrieren / Einstellen der IP Adresse Funktion usw. Beispiel Funktion: Eingang wird über Relaiskontakt oder Bewegungsmelder o.ä. angesteurt kann z.B. ausgelöst werden Globale Aufnahmefunktion für alle Kameras ( Dann gilt die voreinstellung der NVR Software ) oder Aufnahme Start für Kamera Nummer X Zeitbereichsbegrenzung 1-900 Sekunden Die GV NVR Software muss hierzu zwingend auf einem Rechner oder Notebook installiert sein GV Basis Software GV-System Version 8.2 oder höher anbei The GV-I/O Box is listed as XR21B1411 USB UART under Windows Device Manager, GVSystem version 8.5.7 or later is required.  8x Eingang Einganssignal 12V Typisch ( Bereich 9-30V AC or DC )  8x Ausgang Relaisausgang ( Dry Contact ) galvanisch getrennte Relais-Kontakte  Relaisstatus: Normal offen ( NO ) = Schliesser  Relais-Belastbarkeiten je Relaiskontakt: bis 250V 3A AC oder bis 30V DC max 3A Stromversorgung 12V DC 1A Gleichstromeingang über Hohlsteckerbuchse  Abmessungen (BxHxT) 135 x 28 x 145mm 12V Netzteil und USB Kabel mit Software Treiber im Lieferumfang  Optional erhältlich hierzu sind folgende weitere nützliche Artikel  Bst Nr 79-227-00970 = USB aus RS485 Konverter Ideal für Windows PC or Notebook  Bst Nr 79-227-00590 = V24 RS232 Konverter Wandler auf RS485 Bst Nr 79-227-01110 = 4 Kanal Ein- und Ausgangsbox (Relais) mit USB + RS485 Bus  Bst Nr 79-227-01120 = 8 Kanal Ein- und Ausgangsbox (Relais) mit USB + RS485 + RJ45 Ethernet LAN Port für Netzwerke

GV-NET Karte ist eine Schnittstellenkarte, die USB oder RS-232 (COM-Port seriell) auf RS-485 umwandelt, sie kann in einem PC mit eingesetzt werden z.B. zur Anbindung von gesteuerten RS485 Domekameras aller Art oder Geovision I/O Erweiterungsmodule wie Relais- oder Schaltmodule usw. Multifunktionell verwendbar Die Stromversorgung der Platine erfolgt über einen 3,5" Stromstecker vom Rechnernetzteil intern. Die Anbindung an den seriellen COM-PC des Rechners erfolgt über die integrierte RJ11 Westernbuchse Ein Adapter von RJ11 auf Sub-D 9pol. Buchse liegt bei ebenso die Stromversorgungsverbindung Diese PC-Steckplatine benötigt keinen Steckplatz, denn Sie wird nur eingehängt Sie kann auch unabhängig mit andeen Systemen betrieben werden OS support: 32Bit Windows XP / Windows Vista / Windows 7 / 8 / 10 / Windows Server 2008 / 2012 / 2016 OS support: 64Bit Windows 7 / 8 / 10 / Windows Server 2008 / 2012 / 2016 Treiber auf der Hersteller-Hompage erhältlich  Interface: RJ11 to DB9 (RS232 V24) Interface: 3pin Internal to internal USB ( siehe auch weitere Bilder )  Interface: RS485 = ( RS485 + / RS485 - )  Schraubklemmen  Communikation: RS485 = 200...115.00 bps Abmessungen: 97 x 90mm Zusatzinfo: Dieses Karte ist auch mit 4-Eingänge und 4-Relaiskontakte erhältlich = 79-227-00600 = GV-Net I/O

RS232 RS485 mit Relais GV-NET I/O Karte ist eine Schnittstelle, die RS-232 auf RS-485 umwandelt und verfügt über 4-Eingänge und 4-Ausgänge. NET/4CH DI/DO 110/220V Dual V2.30  DI/DO Terminal Spezifikationen: RS-232 vom PC ( Adapterkabel RJ11 auf Sub-D9pol Female) RS-485 Anschluss für Dome etc. mit RS485 Anschluss PT-811 Pelco D, Pelco-P, Ademco, Lilin Dome, u.a.  Kommunikation RS485 mit 1200.....19200 bps variabel Einstellung über Geovision Software 4-Eingänge zum Abfragen von Zuständen (z.B. Auf-Zu o.ä.):  4 Eingangssignal 0...5Vdc (floating) TTL (Hoher Zustand: 5V / Niedriger Zustand: 0V) 4-Ausgänge (Schaltaktoren /Relais): 4x Relais Ausgang (Potentialfrei) Relais Zustand: Normal An Relais Belastbarkeit 1A / 30V DC oder je 0.3A bei 125V (230V)AC Relais An Dauer: 4ms Relais Aus Dauer: 4ms Stromversorgung über DC-Input mit 5V 1A zb.  vom PC-Netzteil 3,5zoll 4pol Floppy Anschluß Lieferung inkl. Flachbandkabel, RS232 Kabel ( RJ11 auf Sub-D 9pol ), und 4pol Floppy PC Kabel für Netzteilanschluß  Zusatzinformationen Diese GV Net I/O Card Platine arbeitet mit den Geovision Platinen ab der GV600 Platine und der Folgeserie bis zur GV1120 / GV1280 / GV1480 Platine zusammen nicht mit der GV100 bzw. GV250 Platinen Serie ! *** Desweiteren arbeitet die Platine auch mit folgenden Platinen zusammen DVC-4025, DVC1650, DVC16100, DVC16200, DVC400 RTC als DI/DO Terminal  Was auch noch funktionert ist die Platine Standalone zu betreiben also nur den RS285 (V24) auf RS485 Bus. Dazu ist nur der Anschluß an ein PC Netzteil ( 3,5" Floppy ) nötig
