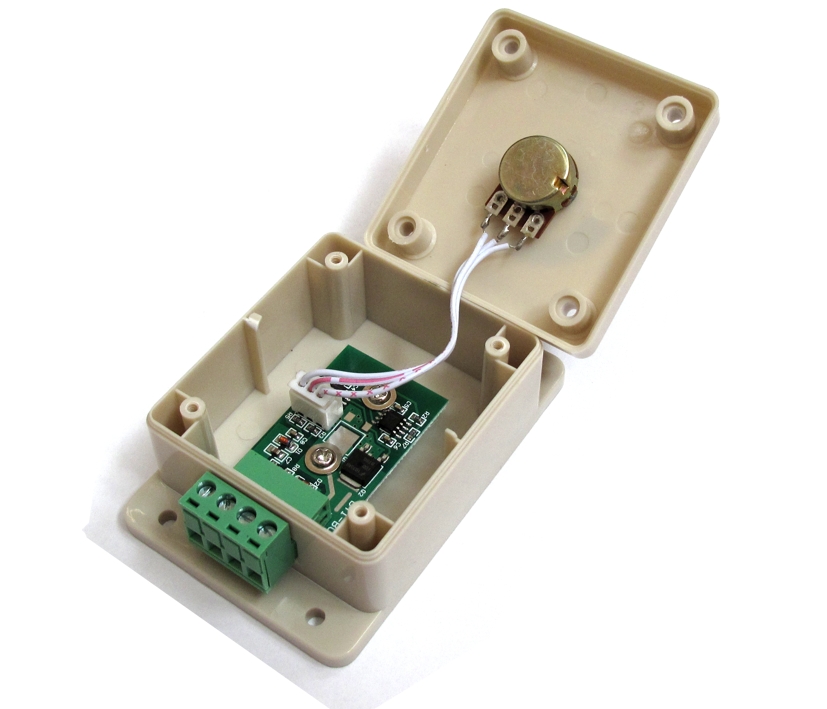

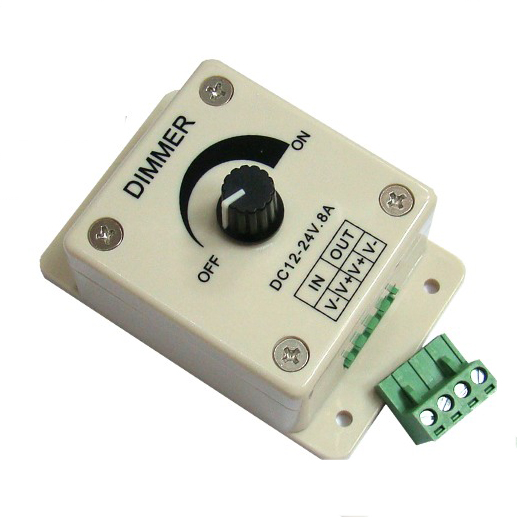

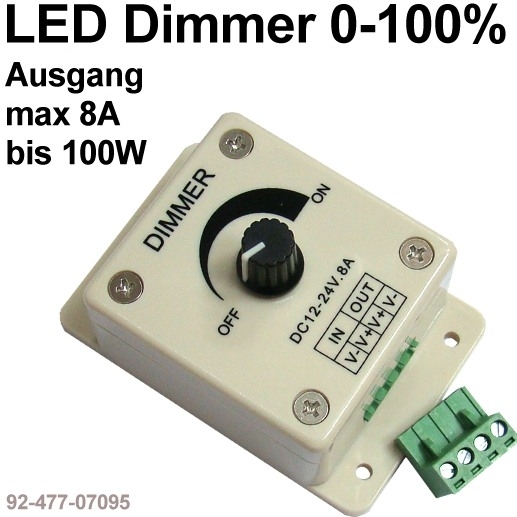

LED Dimmer bis 8A Eingang 12V oder 24V PWM bis 100W Kunststoff

Leistungsregler für Lüfter, Motoren oder als Dimmer für LED-Panel, LED-Stripes, LED-Module, LED-Beleuchtung, Heizdrähte usw.  Leistungsregler zum Regeln von Gleichspannungslasten aller Art  ( DCDC Regler bis 5A Lasten )  Zulässige Lasten: 12V oder 24V DC Gleichstrom-Motoren, Lüfter, Glühlampen, Heizung, Heizdrähte, LED-Strips usw. 0-5A bis max. 5A bzw. max. 10A kurzfrister Stromaufnahme. Durch die verwendete PWM (Impulsbreiten)-Steuerung laufen Elektromotoren auch in kleinen Drehzahlen gut an ! Technische Daten: Betriebsspannung Eingang 9...28V DC Gleichspannung ( passt sich Automatisch an Eingangsspannung )  Eingangsversorgung z.B. typisch 12V oder auch 24V DC ( Gleichspannung ) von DC-Netzteil oder Autobatterie o.ä.  Belastbarkeit Ausgang bis max   60Watt bei Eingang 12Volt  Belastbarkeit Ausgang bis max 120Watt bei Eingang 24Volt  Max. Strombelastbarkeit 0-5A ( 0-5000mA ) oder auch kurzfristig max. 10A  ( max 1min wenn das Modul auf eine Kühlplatte geschraubt wird )  Regelbereich ca. < 5 % bis > 95 % Regelungsart PWM Impulsbreitensteuerung mit einer Frequenz zwischen 10 - 20 kHz. Drehreglr = Poti = Potentiometer 4,7 K lin ( im Lieferumfang anbei ) Weitere Besonderheit ( Fernsteuerung )  Regelung des Moduls statt über Poti auch über externe Steuerspannung 0-5V möglich ( siehe weitere Bilder )  Abmessungen: ca. 86 x 60 x 33mm ( mit Befestigung ) Weitere Details und Anschlußpläne siehe auch weitere Bilder !  Zusatzinfos:   Das Modul kann sich, je nach Belastung, erwärmen. Es muss daher an einer trockenen, gut belüfteten Stelle eingebaut werden. Bei Belastungen von über 5 A (bis max. 10 A) muss das Modul mit der Metall-Grundfläche gekühlt werden. Das geschieht, indem es plan auf einen Kühlkörper oder ein größeres Metallstück (z.B. Winkelprofil, Metallplatte) so angebaut wird, dass sich die Metall-Grundplatte des Moduls bei höchster Belastung (die angeschlossene Last läuft mit max. Leistung) nicht über +70°C erwärmt. Optionales Zubehör erhältlich fals benötigt ( siehe auch im Zubrhör Register oder ggf. nur Nr  unter Suche eingeben ) :  Bst Nr 51-705-00014 = Knopf in Schwarz Durchmesser 15mm für 6mm Achsen  Bst Nr 51-705-00035 = Knopf in Schwarz Durchmesser 20mm für 6mm Achsen  Bst Nr 43-891-00220 = Knopf in Weiss     Durchmesser 20mm für 6mm Achsen  Bst Nr 51-705-00012 = Knopf in Schwarz Durchmesser 35mm für 6mm Achsen  Bst Nr 31-843-00003 = Sicherungshalter ( Kabelsicherungshalter für 5x20mm Sicherung )  Bst Nr 31-843-00110 = Sicherungshalter ( Kabelsicherungshalter für KFT ATC Sicherung )  Bst Nr 31-842-00228 = 10A ATC KFZ Sicherung passend zur ATC Kabelsicherungshalter und 230V Netzteil zur Versorgung fals benötigt  Bst Nr 93-815-01131 = 230VAC Netzteil auf 12V DC mit  5,0A Belastbarkeit bis 60Watt  Bst Nr 93-815-00480 = 230VAC Netzteil auf 12V DC mit  10A Belastbarkeit bis 100Watt Bst Nr 93-808-00159 = 230VAC Netzteil auf 24V DC mit  2,0A Belastbarkeit bis  48Watt Bst Nr 93-815-01127 = 230VAC Netzteil auf 24V DC mit 3,75A Belasdtbarkeit bis 90Watt

 Konstantstrom CC-Treiber einstellbarer LED Trafo mit Dimmer  PWM LED Dimmer mit LED Netzteil für Niederspannungs LED Lampen oder LED Leisten oder auch LED Module. Präzise Steuerung von LED Lichtquellen. Für stromgesteurte LED Leuchtmittel 3 in einem Gerät LED-Netzteil und LED-Dimmer mit zwei Regelmöglichkeiten:  externe Steuerspannung 1-10V Ansteuerung oder externer Taster (Push) einer oder mehrere oder auch nur LED Netzteil ( einstellbar mit CV Konnstantspannung 10V 12V 24V )  LED Niedervolt Vorschaltgerät für LED Lampen, LED Streifen, Power LED und LED- Module. Das absolute Multifunktionsgerät bzw. LED Netzteil mit Dimmfunktion. Dieses Multifunktionsgerät ist in der Lage, unterschiedliche Ausgangsspannungen und Ausgangsströme zu erzeugen. Individuell Strom oder Spannung wählbar. Je nachdem was Sie für eine LED Leuchtmittel oder LED Streifen haben, er kann fast alles. 230V LED Netzteil (einstellbar 10V oder 12V oder 24V) oder Stromgesteuerte ( CC ) LED Lampen mit 350mA 500mA 550mA 700mA 850mA 900mA zusätzlich Dimmfunktion per Taster (PUSH) oder zusätzlich Dimmfunktion per 1...10V Fremdspannung von einen beliebigen Steuergerät Geeignet für die LED Beleuchtungstechnik von 0,01 bis 25Watt Leistung  Dieses Multifunktionsgerät ist über einen optionalen Steuergeräte 0-10V z.B. von Jung oder Gira 08600 ... oder mit einem handelsüblichen Taster dimmbar. Durch kurze Betätigung des Tasters lässt sich die Beleuchtung EIN bzw. AUS schalten. Durch gedrückt halten des Tasters kann die Helligkeit von 0-100% reguliert werden. Es können sogar bis zu 10 Konverter über einen oder mehrere Taster/Dimmer gesteuert werden. Details zum Dimmen: Dimmbar von 0-100% mittels PUSH Funktion oder 1...10V Taster kurz drücken zum ein- bzw. ausschalten Durch längeres drücken wird die Helligkeit erhöht bzw. verringert Bei Erreichen des Minimal- oder Maximalwertes wird automatisch gestoppt Details für das zusammenschalten mehrere dieser Multifunktionsgeräte: Mit dem SYNC Anschluss können bis zu 10 Geräte hintereinander geschaltet und über das erste gesteuert werden. (1 Master + 9 Slave) Details der Schutzfunktionen: Überhitzungs-, Kurzschluss-, Netzüberspannungs- und Überlastungsschutz Schutzklasse II / Schutzisolierung / IP-Norm: IP20 MM-Zeichen Details zu den Anschlüssen: Klemmabdeckung mit Zugentlastung Anschlussbereich: 0,5mm² bis 1,5mm² durch Steckklemmen Technische Daten: Eingang: 230VAC 50/60Hz (110-240V autom.) oder 176-264VDC (keine Push Funktion) Anschluss: N + L (Stromeingang) Anschluss: SEC +/- = Ausgang für LED Leuchtmittel (SEC=Secundär) Anschluss: PUSH-L = ext. Taster Anschluss für Dimmfunktion von L (230V Phase) aus. Anschluss: 1-10 = für 0-10V externe Spannung (z.B. von 0-10V Steuerung) Anschluss: 2x SYNC für den Anschluss mehrer dieser Multifunktionsgeräte im Verbundz.B. 2..10 der selben DIP Schalter 1-6 für Einstellungen des Ausgang für die angeschlossenen LED Leuchtmittel Ausgang geeignet für die meisten LED Streifen oder LED Leuchtmittel  Mit den DIP-Schaltern (Mäuseklavier) unter der Klemmenabdeckung lassen sich LED Lasten bzw. LED Leuchtmittel Werte einstellen: Stromgesteuerte LED Lampen: 350mA, 500mA, 550mA, 700mA und 750mA und Spannungsgesteuerte LED Lampen 12V und 24V ( oder auch 10V )  Möglich einstellbare Werte und Belastbarkeiten: A) Spannungskonstante LED Leuchtmittel ( CV )       bei 12 Volt max. 13W oder      bei 24 Volt max. 20W oder      bei 10 Volt max. 10Watt  B) Stromkonstante LED Leuchtmittel ( CC )       bei 350mA (max. 17 W)      bei 500mA (max. 24 W)      bei 550mA (max. 25 W)      bei 700mA (max. 32 W)      bei 850mA (max. 20 W)      bei 900mA (max. 20 W) Temperatureinsatzbereich: -25...+50°C Abmessungen: L:103mm B: 67mm H: 21mm Gewicht: 110g

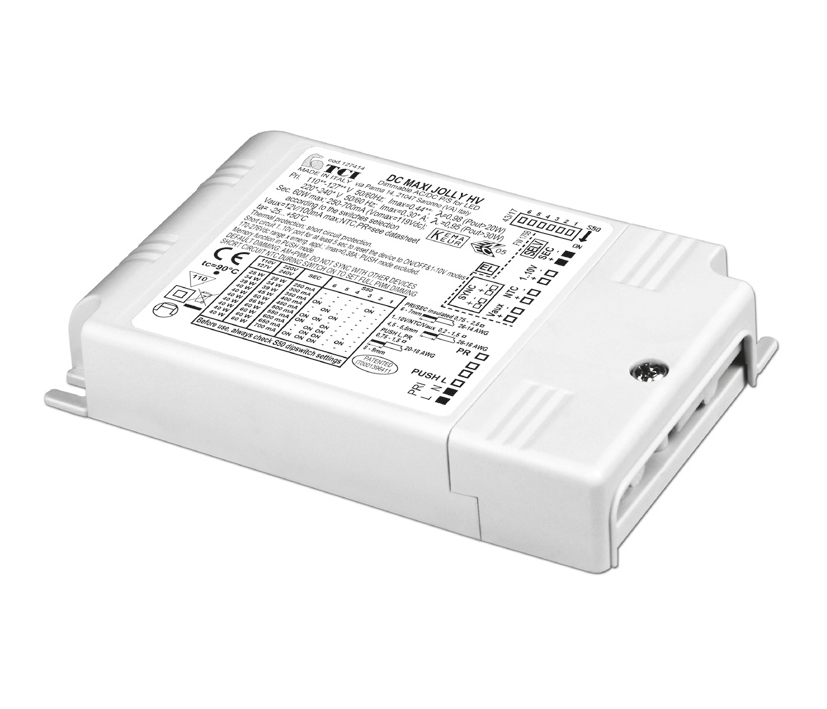

Konstantstrom CC-Treiber einstellbarer LED Trafo mit Dimmerfunktion 250mA bis 700mA einstellbar  PWM LED Dimmer mit LED Netzteil für Niederspannungs LED Lampen oder LED Leisten oder auch LED Module. Präzise Steuerung von LED Lichtquellen. Für stromgesteurte LED Leuchtmittel ( CC-Driver )  3 in einem Gerät LED-Netzteil und LED-Dimmer mit zwei Regelmöglichkeiten:  externe Steuerspannung 1-10V Ansteuerung oder externer Taster ( Push ) einer oder mehrere oder auch nur LED CC-Netzteil ( einstellbar mit DIP-Schalter im Bereich 250mA bis 700mA max 60W Leistung  )  LED Niedervolt Vorschaltgerät für LED Lampen, LED Streifen, Power LED-Panels und LED-Module. Das absolute Multifunktionsgerät bzw. LED Netzteil mit Dimmfunktion. Dieses Multifunktionsgerät ist in der Lage unterschiedliche Ausgangsströme zu erzeugen. Individueller Strom wählbar. Je nach dem was Sie für eine LED Leuchtmittel oder LED Streifen haben, er kann fast alles.  Multifunktionell Ausgangsstrom Konstantstrom also für CC-Lampen wählbar Ausgang einstellbar für stromgesteuert LED Leuchtmittel jeweils über DIP-Schalter wählbar wie folgt bei 250mA bis 28W / 300mA bis 34W / 350mA bis 39W / 400mA bis 45W / 450mA bis 50W / 500mA bis 56W / 550mA-600mA-650mA-700mA bis 60W Dimmbar von 0-100% mittels PUSH-Funktion = Taster kurz drücken zum ein- bzw. ausschalten durch längeres drücken wird die Helligkeit erhöht bzw. verringert Dimmbar von 0-100% mittels 1...10V Steuerspannung von extern Durch die integrierte Sync-Schnittstelle können bis zu 10 Geräte hintereinander geschaltet werden und über das erste gesteuert werden (1 Master + 9 Slave) + Geeignet für die LED Beleuchtungstechnik von 3W bis 60Watt Leistung * siehe Tabelle + Details zu den Anschlüssen Klemmabdeckung mit Zugentlastung Anschlussbereich: 0,5qmm bis 2,5qmm durch Steckklemmen Technische Daten: + Leistungsbereich: 3-60Watt Ausgangslast * siehe Tabelle + Eingang: 230VAC 50/60Hz ( 110-240V autom.) oder 99V-264VDC / 170V-276V non Push + Anschluss: N + L (Stromeingang) + Anschluss: LED SEC +/- = Ausgang für LED Leuchtmittel (SEC=Secundär) + Anschluss: 1-10V = für externe Dimmfunktion + Anschluss: PUSH über Phase = Taster für Dimmfunktion + DIP Schalter 1-6 für Einstellungen des Ausgang für die angeschlossenen LED Leuchtmittel + Mit den DIP-Schaltern (Mäuseklavier) unter der Klemmenabdeckung lassen sich LED Lasten bzw. LED Leuchtmittel Werte einstellen: + Möglich einstellbare Werte und Belastbarkeiten: + Stromkonstante LED Leuchtmittel = CC-Treiber * bei 250mA max 28W Vout autom. Range = 20-112VDC * bei 300mA max 34W Vout autom. Range = 20-112VDC * bei 350mA max 39W Vout autom. Range = 20-112VDC * bei 400mA max 45W Vout autom. Range = 20-112VDC * bei 450mA max 50W Vout autom. Range = 20-112VDC * bei 500mA max 55W Vout autom. Range = 2-112VDC * bei 550mA max 60W Vout autom. Range = 2-110VDC * bei 550mA max 60W Vout autom. Range = 2-110VDC * bei 650mA max 60W Vout autom. Range = 2-100VDC * bei 650mA max 60W Vout autom. Range = 2-92VDC * bei 700mA max 60W Vout autom. Range = 2-86VDC + Erfüllt derzeit alle gültige Normen wie EN 55015 / EN 61000-3-2 / EN 61000-3-3 / EN 61347-1 / EN 61347-2-13 / EN 61547 / EN 62384 / UL 1012 / UL 8750 + Zusätzliche Ausgang 12VDC max. 100mA ( z.B. für 0-10V Poti )  + Temperatur-Einsatzbereich: -25...+50°C + Effecttivität >92% / PFC Powerfaktor 0,95 / Standy by Power <0,5W / Ripple Noise <3% + Schutzgrad IP20 Indoor + Abmessungen: L:125mm B: 79mm H: 22mm + Gewicht: 210gr

LED Dimmer Universal Dimmer für 230V LED Lampen und Leuchtmittel (Voraussetzung LED Leuchtmittel muss dimmbar sein) UP=Unterputzvariante Blende: ohne optional je nach Blenden-Programm siehe unten  Dimmer mit Drehbetätigung, Druckfolgewechselschalter, Soft-Rastung und mit Phasenanschnitt. Für dimmbare Retrofit-LED-Leuchtmittel (LED) Optimiert für das Dimmen von Retrofit-LED-Leuchtmitteln aller Art Für dimmbare Retrofit-LED-Leuchtmittel (z.B. LEDi u.a. Hersteller) an konventionellen oder elektronischen (LC) Transformatoren. Für Glühlampen, 230V Halogenglühlampen, Niedervolt-Halogenlampen mit konventionellen oder elektronischen (LC) Transformatoren und  dimmbare Halogen-Energiesparlampen. Mischlastbertrieb LED und herkömmliche Leuchtmittel möglich Geräuscharm durch Einsatz von MOSFET-Transistoren Kurzschlussfest und überlastsicher (elektronische Sicherung) Mit einstellbarer Minimalhelligkeit Lieferung ohne Zentralscheibe (Optional erhältlich) Hersteller Programm: Busch-Dimmer Zusammenstellung reines Basiselement ohne Knopf Bedienungsart       Dreh-/Druckknopf Montageart       Unterputz Geeignet für Schutzart (IP)       IP20 Nennleistung       2...100VA Eingangs-Nennspannung       230Vac Ausgangs-Nennspannung  0-230Vac Frequenz       50...60Hz Optional erhältlich ( siehe Zubehör Register ) : 99-300-00601 = Serie Reflex SI ( rundlich ) Knopf mit Zentral-Platte Weiss Glanz 99-300-00602 = Serie Reflex SI ( rundlich ) 1-fach Aussenrahmen Weiss Glanz 99-300-00603 = Serie Reflex SI ( rundlich ) 2-fach Aussenrahmen Weiss Glanz 99-300-00616 = Serie Reflex SI ( rundlich ) 3-fach Aussenrahmen Weiss Glanz  99-300-00617 = Serie Reflex SI ( rundlich ) 4-fach Aussenrahmen Weiss Glanz 39-849-01800 = Serie Reflex SI  ( rundlich ) 230V Steckdose Weiss Glanz Alternativ nun eckige Serie  99-300-00615 = Serie Balance SI ( eckig ) Knopf mit Zentral-Platte Weiss Glanz 99-300-00780 = Serie Balance SI ( eckig ) 1-fach Aussenrahmen Weiss Glanz 39-849-01801 = Serie Balance SI  ( eckig ) 230V Steckdose Weiss Glanz

Dimmer für LEDs und LED Module (PWM). Präzise Steuerung von LED Lichtquelle.  Regelmöglichkeit über Drehregler und oder Fernbedienung  Beschreibung: Hochleistungs Dimmer für LEDs und LED Module bis max. 8A bis 100 Watt Gesamtanschlussleistung Eingang: Universal 12Vdc  Für fast alle LED-Lampen und LED-Leisten und LED-Module geeignet (Vorausetzung Leuchtmittel muss dimmbar sein) Für viele Anwendungen der Beleuchtungstechnik ist es erforderlich, die Helligkeit der Leuchtmittel präzise einzustellen. Dieses PWM-Modul ermöglicht in Kombination mit Standardstromversorgungen u. A. das Dimmen von Leuchtdioden.  Der fernbedienbare LED-Dimmer ist ein intelligenter LED-Dimmer der auf dem Prinzip der Pulsweitenmodulation arbeitet Die Helligkeit kann damit nahezu stufenlos reguliert werden Mit der Fernbedienung kann die Helligkeit stufenlos geregelt werden, unter 4 fest eingestellten Helligkeiten (25, 50, 75 und 100 %) gewählt werden, 4 selbst eingestellte Helligkeiten gespeichert werden sowie per Knopfdruck die Beleuchtung mit 30 Sekunden Verzögerung ausgeschaltet werden.  Technische Daten: Betriebsspannung 12V Gleichspannung Belastbarkeit Ausgangsstrom bis 8A  Leistung: max. 96 Watt Ruhestromverbrauch: < 1 Watt Dimmbereich: 0-100% über Regler Dimmbereich: 25-50-75-100% über Fernbedienung  Anschlüsse Schraubklemmen Montageart: Aufputz / Unterputz Abmessungen: (L x B x H): ca. 87 x 87 x 33mm Gewicht: 250g
