LED Dimmer Unterputz UP 230V 2-100W

Push LED Dimmer einstellbarer Multifunktions-Dimmer. Unterputz-Taster anklemmen und los gehts ! Dimmer bzw. Helligkeitsregler für verdeckte Montage. Dieser elektronische Lichtdimmer und auch Ein-Aus Schalter ist speziell für den Einbau in herkömmliche Schalterdosen, also hinter einen Taster, Schalter geeignet und kann gegen herkömmliche Stromstoßrelais unter Beibehaltung der üblichen Lichttasterfunktion ausgetauscht oder bei Neuinstallation auch in Decken eingesetzt werden.  Geeignet für alle regulierbaren Lampentypen also 220V LED-Beleuchtung ( vorausgesetzt das auch dimmbar ) oder 220V Halogenbirnen, 220V Glühbirnen  Die angeschlossenen LED-Beleuchtung ( vorausgesetzt das auch dimmbar ) oder Halogen- bzw. Glühlampen können über "normale", in der Elektroinstallation übliche LIchttaster geschaltet und gedimmt werden. Anschluß sehr einfach siehe auch weitere Bilder ! Mit Memmoryfunktion ! Technische Daten:  Dimmen über Wandtaster / Pushdimmer / Universaldimmer durch flache Bauform direkt hinter Taster oder Dosenverteiler möglich zum Dimmen von Leuchtmittel mit Phasenanschnitt und oder Phasenabschnitt Geeignet für alle marktüblichen Unterputz / Aufputz Drucktaster geeignet für 230VAC  LED-Birnen, LED-Leuchtmittel, dimmbare LED-Netzteile, Glühbirnen und auch 230V Halogenlampen bis max. 150W ( Range 0-150W ) sowie Energie-, LED- und Halogenlampen (Niedervolt) bis 100VA = 100W max Leistung  geeignet auch als 230VAC Trafodimmer oder LED Netzteile die von der 230VAC Seite aus dimmbar sind einstellbarer Mindesthelligkeit und Memory-Funktion des zuletzt eingestellten Dimmwertes Einstellregler-1: Einstellung der Mindestregulierung. (10 % bis 30 %) Einstellregler-2: Einstellung des Speichers und der Lampenart Überlast-, Überspannungs- und Überhitzungsschutz, Temperatur-Einsatzbereich -10°C bis +50°C Spannung: 230VAC 50/60Hz  ( Eingang/Ausgang )  Mindestlast: 3Watt  Belastbarkeit Ausgang max 150Watt Eigenverbrauch 0,035 VA Schutzgrad: IP20 gemäß EN 60529 2-Leitertechnik ohne Neutralleiter ( N=Blau ) muß nicht zwingend angeschlossen sein.  Kabellänge: 55mm ( je 1qmm ) Abmessungen: 40x40x14mm Normen: EN 60669-1:1999 + A1:2002 + A2:2008; EN 60669-2-1:2004 + A1:2009 + A12:2010; 2014/30/EU (EMC); 2014/35/EU (LVD); 2011/65/CE (RoHS)

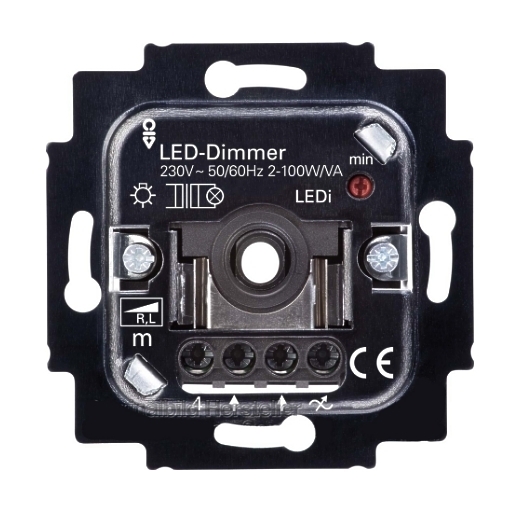

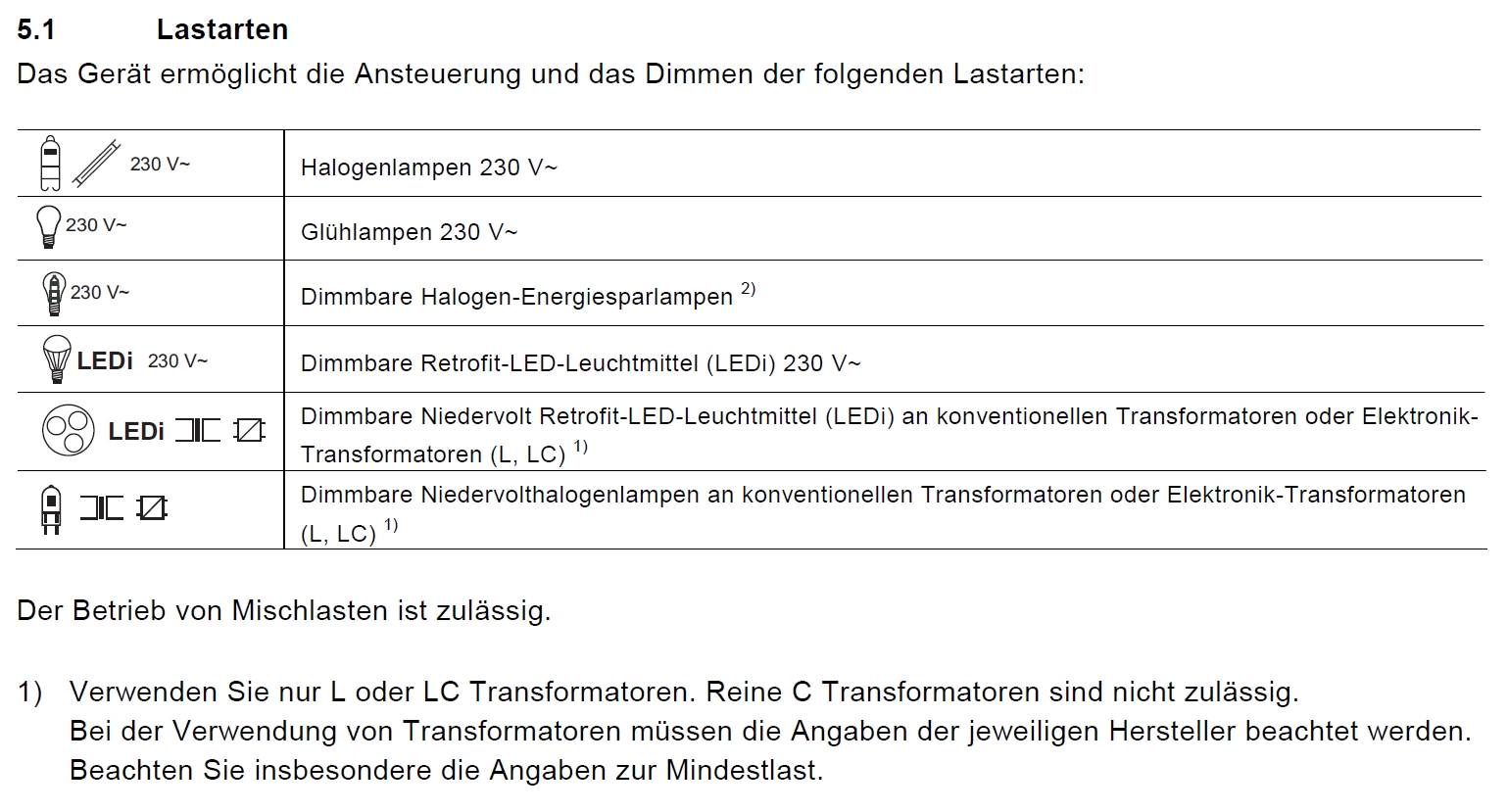

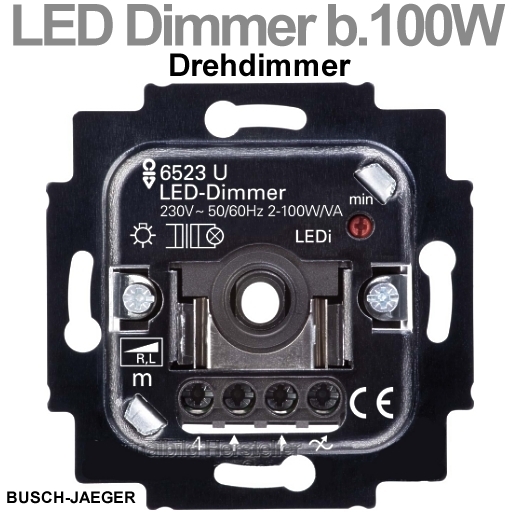

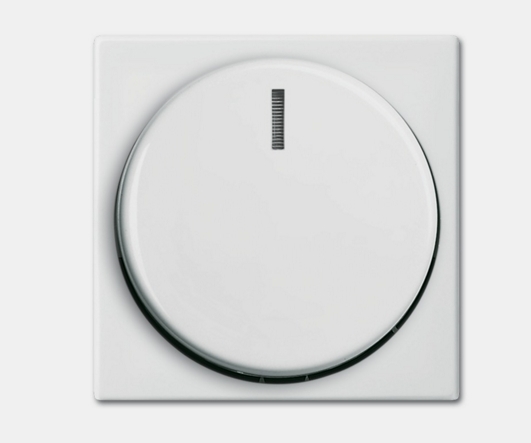

LED Dimmer Universal Dreh-Dimmer für 230V LED Lampen und Leuchtmittel (Voraussetzung LED Leuchtmittel muss dimmbar sein) UP=Unterputzvariante Blende: ohne optional je nach Blenden-Programm siehe unten  Drehdimmer mit Druck-Aus Funktion integrierter Druckfolge-Wechselschalter ( fals benötigt + bereits integriert ) siehe auch weitere Bilder  Soft-Rastung und mit Phasenanschnitt. Für dimmbare Retrofit-LED-Leuchtmittel (LED) Optimiert für das Dimmen von Retrofit-LED-Leuchtmitteln aller Art Für dimmbare Retrofit-LED-Leuchtmittel (z.B. LEDi u.a. Hersteller) an konventionellen oder elektronischen (LC) Transformatoren. Für Glühlampen, 230V Halogenglühlampen, Niedervolt-Halogenlampen mit konventionellen oder elektronischen (LC) Transformatoren und  dimmbare Halogen-Energiesparlampen. Mischlastbertrieb LED und herkömmliche Leuchtmittel möglich Kurzschlussfest und überlastsicher (elektronische Sicherung) Mit einstellbarer Minimalhelligkeit Lieferung ohne Zentralscheibe (Optional erhältlich je nach Schalterprogramm) Zusammenstellung reines Basiselement ohne Knopf Bedienungsart       Dreh-/Druckknopf Montageart       Unterputz Geeignet für Schutzart (IP)       IP20 Nennleistung       6...100VA Eingangs-Nennspannung       230Vac Ausgangs-Nennspannung  0-230Vac Frequenz       50...60Hz Optional erhältlich ( Blenden , Knöpfe ) : Optional erhältlich ( Orginal VIKO ) hierzu passend ( siehe auch im Zubehör Register ):  Bst Nr 99-300-03030 = Dimmerknopf mit 50x50mm Innenblende ( Reinweiss  eckig )  Bst Nr 99-300-02700 = 1-fach Aussenrahmen ( Meridian ) Reinweiss ( Innenfenster 50x50mm ) Bst Nr 99-300-02730 = Aufputzrahmen ( Meridian ) Reinweiss Bst Nr 99-300-02702 = 2-fach Aussenrahmen ( Meridian ) Reinweiss ( Innenfenster 50x50mm )  Bst Nr 99-300-02703 = 3-fach Aussenrahmen  ( Meridian ) Reinweiss ( Innenfenster 50x50mm ) Bst Nr 99-300-02704 = 4-fach Aussenrahmen  ( Meridian ) Reinweiss ( Innenfenster 50x50mm )  Diesen UP Dimmer gibt es in 2 verschiedenen Ausführungen ( siehe auch Register " Ähnliche Artikel " :  Bst Nr 99-300-00590 = UP Dimmer für LED Leuchtmittel bis max 100W Bst Nr 99-300-00595 = UP Dimmer für Halogenlampen, Trafos und Energiesparlampen bis 300W

 Konstantstrom CC-Treiber einstellbarer LED Trafo mit Dimmer  PWM LED Dimmer mit LED Netzteil für Niederspannungs LED Lampen oder LED Leisten oder auch LED Module. Präzise Steuerung von LED Lichtquellen. Für stromgesteurte LED Leuchtmittel 3 in einem Gerät LED-Netzteil und LED-Dimmer mit zwei Regelmöglichkeiten:  externe Steuerspannung 1-10V Ansteuerung oder externer Taster (Push) einer oder mehrere oder auch nur LED Netzteil LED Niedervolt Vorschaltgerät für LED Lampen, LED Streifen, Power LED und LED- Module. Das absolute Multifunktionsgerät bzw. LED Netzteil mit Dimmfunktion. Dieses Multifunktionsgerät ist in der Lage, unterschiedliche Ausgangsspannungen und Ausgangsströme zu erzeugen. Individuell Strom oder Spannung wählbar. Je nachdem was Sie für eine LED Leuchtmittel oder LED Streifen haben, er kann fast alles. 230V LED Netzteil (einstellbar 10V oder 12V oder 24V) oder Stromgesteuerte ( CC ) LED Lampen mit 350mA 500mA 550mA 700mA 850mA 900mA zusätzlich Dimmfunktion per Taster (PUSH) oder zusätzlich Dimmfunktion per 1...10V Fremdspannung von einen beliebigen Steuergerät Geeignet für die LED Beleuchtungstechnik von 0,01 bis 25Watt Leistung  Dieses Multifunktionsgerät ist über einen optionalen Steuergeräte 0-10V z.B. von Jung oder Gira 08600 ... oder mit einem handelsüblichen Taster dimmbar. Durch kurze Betätigung des Tasters lässt sich die Beleuchtung EIN bzw. AUS schalten. Durch gedrückt halten des Tasters kann die Helligkeit von 0-100% reguliert werden. Es können sogar bis zu 10 Konverter über einen oder mehrere Taster/Dimmer gesteuert werden. Details zum Dimmen: Dimmbar von 0-100% mittels PUSH Funktion oder 1...10V Taster kurz drücken zum ein- bzw. ausschalten Durch längeres drücken wird die Helligkeit erhöht bzw. verringert Bei Erreichen des Minimal- oder Maximalwertes wird automatisch gestoppt Details für das zusammenschalten mehrere dieser Multifunktionsgeräte: Mit dem SYNC Anschluss können bis zu 10 Geräte hintereinander geschaltet und über das erste gesteuert werden. (1 Master + 9 Slave) Details der Schutzfunktionen: Überhitzungs-, Kurzschluss-, Netzüberspannungs- und Überlastungsschutz Schutzklasse II / Schutzisolierung / IP-Norm: IP20 MM-Zeichen Details zu den Anschlüssen: Klemmabdeckung mit Zugentlastung Anschlussbereich: 0,5mm² bis 1,5mm² durch Steckklemmen Technische Daten: Eingang: 230VAC 50/60Hz (110-240V autom.) oder 176-264VDC (keine Push Funktion) Anschluss: N + L (Stromeingang) Anschluss: SEC +/- = Ausgang für LED Leuchtmittel (SEC=Secundär) Anschluss: PUSH-L = ext. Taster Anschluss für Dimmfunktion von L (230V Phase) aus. Anschluss: 1-10 = für 0-10V externe Spannung (z.B. von 0-10V Steuerung) Anschluss: 2x SYNC für den Anschluss mehrer dieser Multifunktionsgeräte im Verbundz.B. 2..10 der selben DIP Schalter 1-6 für Einstellungen des Ausgang für die angeschlossenen LED Leuchtmittel Ausgang geeignet für die meisten LED Streifen oder LED Leuchtmittel  Mit den DIP-Schaltern (Mäuseklavier) unter der Klemmenabdeckung lassen sich LED Lasten bzw. LED Leuchtmittel Werte einstellen: Stromgesteuerte LED Lampen: 350mA, 500mA, 550mA, 700mA und 750mA und Spannungsgesteuerte LED Lampen 12V und 24V ( oder auch 10V )  Möglich einstellbare Werte und Belastbarkeiten: A) Spannungskonstante LED Leuchtmittel ( CV )       bei 12 Volt max. 13W oder      bei 24 Volt max. 20W oder      bei 10 Volt max. 10Watt  B) Stromkonstante LED Leuchtmittel ( CC )       bei 350mA (max. 17 W)      bei 500mA (max. 24 W)      bei 550mA (max. 25 W)      bei 700mA (max. 32 W)      bei 850mA (max. 20 W)      bei 900mA (max. 20 W) Temperatureinsatzbereich: -25...+50°C Abmessungen: L:103mm B: 67mm H: 21mm Gewicht: 110g

Push LED Dimmer einstellbarer Multifunktions Universal-Dimmer mit automatischer Erkennung von Leuchtmitteln (Lampenerkennung) Technologie Power MOSFET Phasenabschnitt für die LED Beleuchtung  Dimmung Phasenabschnitt JA / Dimmung Phasenanschnitt JA ( Glühbirne und co )  Stand-by-Verlust nur 0,1 Watt Mindesthelligkeit, Maximalhelligkeit und Dimmgeschwindigkeit einstellbar Einstellbarer Multifunktions Universal-Dimmer bis 400 Watt Leistung und LED bis 100W Keine Mindestlast erforderlich 0-100W LED oder 0-400W Standard-Glühbirnen Reiheneinbaugerät für Montage auf Hutschiene 35mm 1 Teilungseinheit = 18mm breit, 58mm tief Glübirnen bis 400W (abhängig von den Lüftungsverhältnissen), Energiesparlampen dimbare ESL bis 100W LED Lampen 0-100W Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus zur Lampenschonung Automatische Erkennung der Lastart R+L oder R+C, ESL und LED manuell wählbar Mit Kinderzimmer- und Schlummerschaltung Anschlußplan bzw. Schaltplan und weitere Infos siehe auch weitere Bilder !   Information zur täglichen Bedienung Die Bedienung des Dimmers erfolgt über handelsübliche optionale Taster aller Art und Hersteller (Jung/Busch/Gira/Merten...)  Beispiel hierfür wenn Sie den Taster gedrückt halten: 1) Permanente Ansteuerung (Taster dauernd drücken) verändert die Helligkeit bis zu dem maximalen Wert 2) Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung 3) Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert 4) Taster kurz drücken Ein nochmals kurz Aus  Technische Daten: Betriebsspannung: 230Vac Belastbarkeiten: bis 400W für Glühbirnen bis 100W für Energiesparleuchten (0-100W) bis 100W für LED Lampen (0-100W) Phasenabschnitt Grundvoraussetzung das Leuchtmittel dimmbar ist ! Steuerungsart: über handeslübliche externe Taster Verwendbar mit Taster                 Ja Verwendbar mit Bewegungsmelder       Nein Verwendbar mit Präsenzmelder       Nein Verwendbar mit Zeitschalter/Timer       Nein Verwendbar mit Funktaste                          Nein Verwendbar mit IR-Taste                 Nein Anschluss mittels Schraubklemmen Abmessungen: B: 18mm H: 58mm T: 66mm Zusatzinformationen: Mit dem %-Drehschalter kann die Mindesthelligkeit (voll abgedimmt) eingestellt werden, z.B. für dimmbare Energiesparlampen. Mit dem dim-speed-Drehschalter kann die Dimmgeschwindigkeit eingestellt werden. Gleichzeitig wird die Dauer von Soft-Ein und Soft-Aus verändert. Die Stellungen ESL berücksichtigen die besonderen Verhältnisse bei dimmbaren Energiesparlampen: Der Einschaltvorgang ist optimiert und die Dimmgeschwindigkeit verändert sich logarithmisch. In diesen Stellungen ist die Kinderzimmerschaltung nicht möglich und es dürfen keine gewickelten (induktiven) Transformatoren gedimmt werden. In der Stellung -ESL ist Memory ausgeschaltet. Dies kann bei ESL vorteilhaft sein, da kalte ESL eine höhere Mindesthelligkeit erfordern, als möglicherweise bei warmen ESL in Memory gespeichert wäre. Kurze Steuerbefehle schalten ein/aus, permanente Ansteuerung verändert die Helligkeit bis zu dem maximalen Wert. Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung. Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert. Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet  Nebeninfo: Taster können alle Arten verwenden werden egal ob Aufputz oder Unterputz-Taster. Es gibt auch hierzu passende Hutschienentaster für den Einbau in Schaltschränken z.B. Artikel Nr.: 95-839-09000 oder 95-839-09010  ( siehe unten im Zubehör Register )

Phasenabschnitt Dimmer Digital einstellbarer Multifunktions Universal-Dimmer mit LCD Display und automatischer Erkennung von Leuchtmitteln Technologie Power MOSFET Multifunktions-Dimmschalter bzw. Dimmer über  externe Taster  Phasenabschnitts Dimmer für LED-Lampen bis 100W Leistung  Besonderheit Eingänge für mehrere Funktionstasten ( siehe auch weitere Bilder ! )  A = Tastereingang = Ein Taster kann alles = Push-Dimmer und Ein-Aus  B = Ansteuerung mit 2-Tastern = Also zwei Richtungstaster Auf-Ab ( RTD-Funktion  ) C = Kinderzimmerschaltung + Schlummerschaltung durch Doppelimpuls 2-60min ist Autom. Aus  C = Zusätzlicher Eingang für Zentrales Ein-Aus ( Ideal zur Ansteuerung mehrerer Bereiche gleichzeitig )  Stand-by-Verlust nur 0,3 Watt Mindesthelligkeit, Maximalhelligkeit und Dimmgeschwindigkeit einstellbar !  Mit Kinderzimmer- und Schlummerschaltung Reiheneinbaugerät für Montage auf Tragschiene DIN 1 Teilungseinheit = 18mm breit 58mm tief Universal-Dimmschalter für R-, L- und C-Lasten bis 400W abhängig von den Lüftungsverhältnissen, dimmbare Energiesparlampen ESL bis 100W und dimmbare 230V-LED-Lampen bis 100W Automatische Erkennung der Lastart R+L oder R+C, ESL und LED manuell wählbar Information zur täglichen Bedienung Die Bedienung des Dimmers erfolgt über handelsübliche optionale Taster aller Art und Hersteller (Jung/Busch/Gira/Merten...)  Beispiel hierfür wenn Sie den Taster gedrückt halten: 1) Permanente Ansteuerung (Taster dauernd drücken) verändert die Helligkeit bis zu dem maximalen Wert 2) Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung 3) Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert 4) Kurz gedrückt Ein Nochmals Aus   Technische Daten: Betriebsspannung: 230Vac Belastbarkeiten: 0 bis 400W für Glühbirnen 0 bis 100W für Energiesparleuchten 0 bis 100W für LED Lampen 3 Dimmkurven stehen zur Auswahl Grundvorausetzung das Leuchtmittel dimmbar ist ! Steuerungsart: über handeslübliche Taster Nebenstelleneingang    Nein Lichtwertspeicher        Ja Verwendbar mit Taste  Ja Verwendbar mit Bewegungsmelder Nein Verwendbar mit Präsenzmelder Nein Verwendbar mit Zeitschalter/Timer Nein Verwendbar mit Funktaste Nein Verwendbar mit IR-Taste   Nein zusätzlich Steuereingänge 8..230V für Zentral ein und Zentral aus zusätzlich Steuereingänge 8..230V für 2 Taster-Bedienung (heller-dunkler) Anschluss mittels Schraubklemmen Abmessungen: B: 18mm H: 58mm T: 66mm Gewicht: 680gr Nebeninfo: Taster können alle Arten verwenden werden egal ob Aufputz oder Unterputz-Taster. Es gibt auch hierzu passende Hutschienentaster für den Einbau in Schaltschränken z.B. Artikel Nr.: 95-839-09000 oder 95-839-09010 ( siehe unten im Zubehör Register )

Dimmer für LEDs und LED Module (PWM). Präzise Steuerung von LED Lichtquelle. Verwendbar für 12V oder 24V Systeme. Regelmöglichkeit über internes Potentiometer  Beschreibung: Hochleistungs Dimmer für LEDs und LED Module bis max. 8A bis 100 Watt Gesamtanschlussleistung Eingang: Universal 12 Volt oder auch für 24 Volt geeignet Achtung Nicht ggeignet für 24V Netzteil in Verbindung mit 12V LED Beleuchtung Typischer Einsatz 12V Netzteil und 12V LED Beleuchtung oder Typischer Einsatz 24V Netzteil und 24V LED Beleuchtung  Für fast alle LED-Lampen und LED-Leisten und LED-Module geeignet (Voraussetzung: Leuchtmittel muss dimmbar sein) Für viele Anwendungen der Beleuchtungstechnik ist es erforderlich, die Helligkeit der Leuchtmittel präzise einzustellen  Dieses PWM-Modul ermöglicht in Kombination mit Standardstromversorgungen u. A. das Dimmen von Leuchtdioden  Technische Daten: Eingangspannung: 12V oder 24V Gleichspannung Belastbarkeit Leistung bis max. 100 Watt am Ausgang Ausgangsstrom 0 bis max. 8A Dimmbereich: 0-100% Kunststoff Gehäuse  Abmessungen: L: 64mm B:60mm H:36mm mit Knopf 51mm Abmessungen mit Bef.Winkel: 89 x 60mm  Gewicht: 110g

Dimmer für LEDs und LED Module (PWM). Präzise Steuerung von LED Lichtquelle.  Regelmöglichkeit über Drehregler und oder Fernbedienung  Beschreibung: Hochleistungs Dimmer für LEDs und LED Module bis max. 8A bis 100 Watt Gesamtanschlussleistung Eingang: Universal 12Vdc  Für fast alle LED-Lampen und LED-Leisten und LED-Module geeignet (Vorausetzung Leuchtmittel muss dimmbar sein) Für viele Anwendungen der Beleuchtungstechnik ist es erforderlich, die Helligkeit der Leuchtmittel präzise einzustellen. Dieses PWM-Modul ermöglicht in Kombination mit Standardstromversorgungen u. A. das Dimmen von Leuchtdioden.  Der fernbedienbare LED-Dimmer ist ein intelligenter LED-Dimmer der auf dem Prinzip der Pulsweitenmodulation arbeitet Die Helligkeit kann damit nahezu stufenlos reguliert werden Mit der Fernbedienung kann die Helligkeit stufenlos geregelt werden, unter 4 fest eingestellten Helligkeiten (25, 50, 75 und 100 %) gewählt werden, 4 selbst eingestellte Helligkeiten gespeichert werden sowie per Knopfdruck die Beleuchtung mit 30 Sekunden Verzögerung ausgeschaltet werden.  Technische Daten: Betriebsspannung 12V Gleichspannung Belastbarkeit Ausgangsstrom bis 8A  Leistung: max. 96 Watt Ruhestromverbrauch: < 1 Watt Dimmbereich: 0-100% über Regler Dimmbereich: 25-50-75-100% über Fernbedienung  Anschlüsse Schraubklemmen Montageart: Aufputz / Unterputz Abmessungen: (L x B x H): ca. 87 x 87 x 33mm Gewicht: 250g
