Push Dimmer für Hutschiene 230V LED Dimmer bis 100W oder Glühlampen bis 400W mit Sonderfunktionen

Produktinformationen "Push Dimmer für Hutschiene 230V LED Dimmer bis 100W oder Glühlampen bis 400W mit Sonderfunktionen"

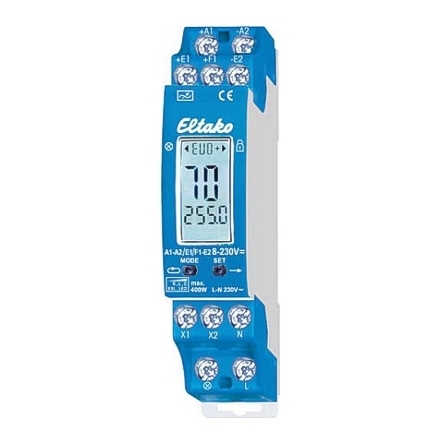

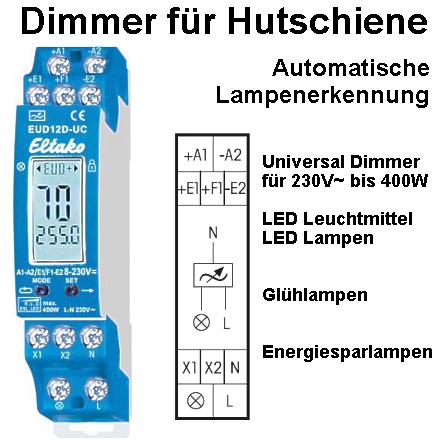

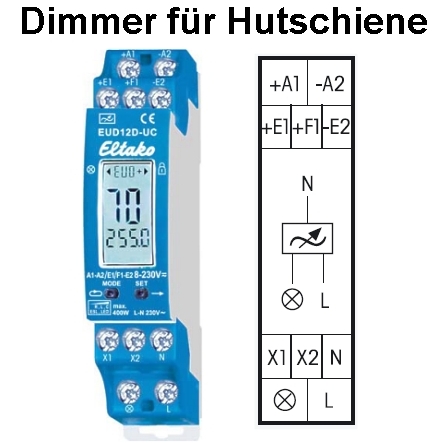

Phasenabschnitt Dimmer Digital einstellbarer Multifunktions Universal-Dimmer mit LCD Display und automatischer Erkennung von Leuchtmitteln

  • Technologie Power MOSFET
  • Multifunktions-Dimmschalter bzw. Dimmer über  externe Taster
  • Phasenabschnitts Dimmer für LED-Lampen bis 100W Leistung

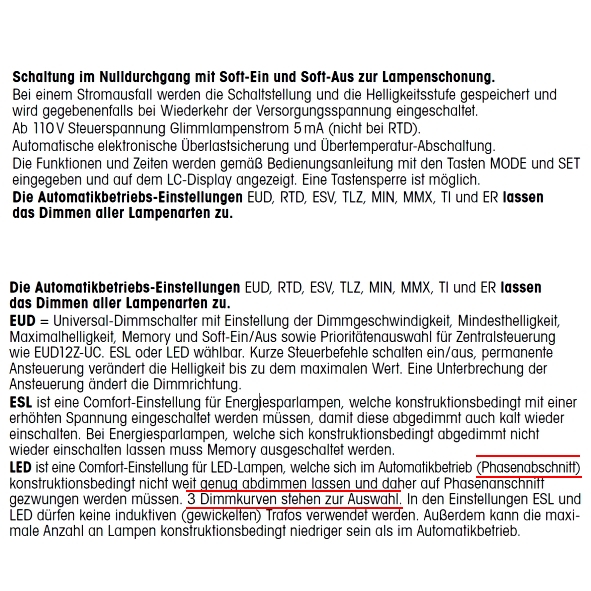

  • Besonderheit Eingänge für mehrere Funktionstasten ( siehe auch weitere Bilder ! )

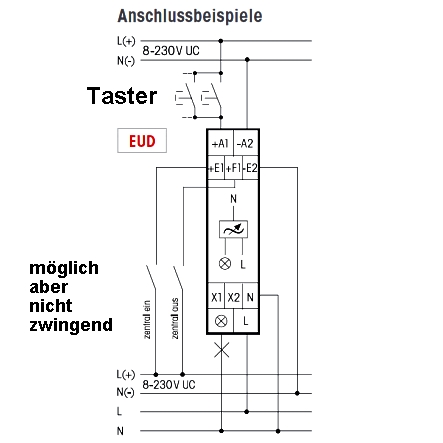

  • A = Tastereingang = Ein Taster kann alles = Push-Dimmer und Ein-Aus

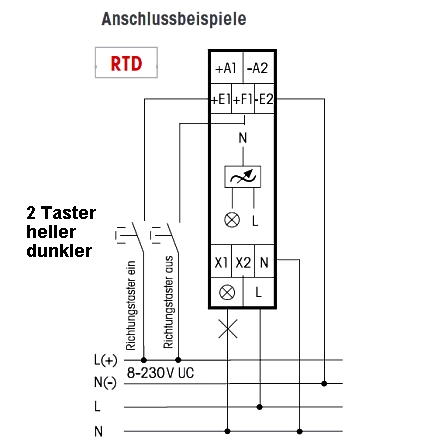

  • B = Ansteuerung mit 2-Tastern = Also zwei Richtungstaster Auf-Ab ( RTD-Funktion  )
  • C = Kinderzimmerschaltung + Schlummerschaltung durch Doppelimpuls 2-60min ist Autom. Aus
  • C = Zusätzlicher Eingang für Zentrales Ein-Aus ( Ideal zur Ansteuerung mehrerer Bereiche gleichzeitig )
  • Stand-by-Verlust nur 0,3 Watt
  • Mindesthelligkeit, Maximalhelligkeit und Dimmgeschwindigkeit einstellbar !

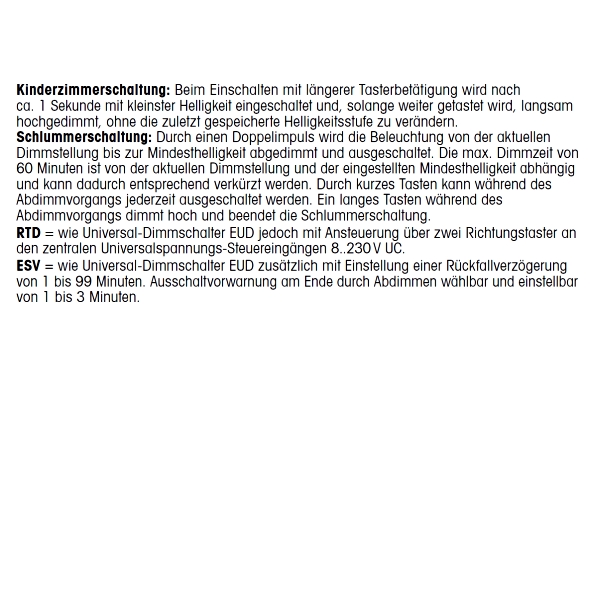

  • Mit Kinderzimmer- und Schlummerschaltung
  • Reiheneinbaugerät für Montage auf Tragschiene DIN
  • 1 Teilungseinheit = 18mm breit 58mm tief
  • Universal-Dimmschalter für R-, L- und C-Lasten bis 400W abhängig von den Lüftungsverhältnissen,
  • dimmbare Energiesparlampen ESL bis 100W und dimmbare 230V-LED-Lampen bis 100W
  • Automatische Erkennung der Lastart R+L oder R+C, ESL und LED manuell wählbar

Information zur täglichen Bedienung

  • Die Bedienung des Dimmers erfolgt über handelsübliche optionale Tasteraller Art und Hersteller (Jung/Busch/Gira/Merten...)
  • Beispiel hierfür wenn Sie den Taster gedrückt halten:
  • 1) Permanente Ansteuerung (Taster dauernd drücken) verändert die Helligkeit bis zu dem maximalen Wert
  • 2) Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung
  • 3) Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert
  • 4) Kurz gedrückt Ein Nochmals Aus

 Technische Daten:

  • Betriebsspannung: 230Vac
  • Belastbarkeiten:
  • 0 bis 400W für Glühbirnen
  • 0 bis 100W für Energiesparleuchten
  • 0 bis 100W für LED Lampen
  • 3 Dimmkurven stehen zur Auswahl
  • Grundvorausetzung das Leuchtmittel dimmbar ist !
  • Steuerungsart: über handeslübliche Taster
  • Nebenstelleneingang    Nein
  • Lichtwertspeicher        Ja
  • Verwendbar mit Taste  Ja
  • Verwendbar mit Bewegungsmelder Nein
  • Verwendbar mit Präsenzmelder Nein
  • Verwendbar mit Zeitschalter/Timer Nein
  • Verwendbar mit Funktaste Nein
  • Verwendbar mit IR-Taste   Nein
  • zusätzlich Steuereingänge 8..230V für Zentral ein und Zentral aus
  • zusätzlich Steuereingänge 8..230V für 2 Taster-Bedienung (heller-dunkler)
  • Anschluss mittels Schraubklemmen
  • Abmessungen: B: 18mm H: 58mm T: 66mm
  • Gewicht: 680gr

Nebeninfo: Taster können alle Arten verwenden werden egal ob Aufputz oder Unterputz-Taster. Es gibt auch hierzu passende Hutschienentaster für den Einbau in Schaltschränken z.B. Artikel Nr.: 95-839-09000 oder 95-839-09010

( siehe unten im Zubehör Register )

0 von 0 Bewertungen

Durchschnittliche Bewertung von 0 von 5 Sternen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


Zubehör

%

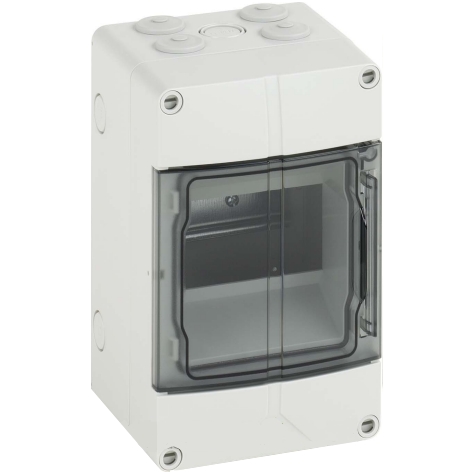

Installation Verteiler 5TE Wandgehäuse Aufputz AK Verteilerkasten
