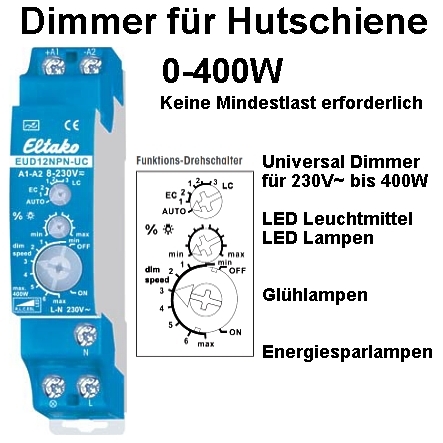

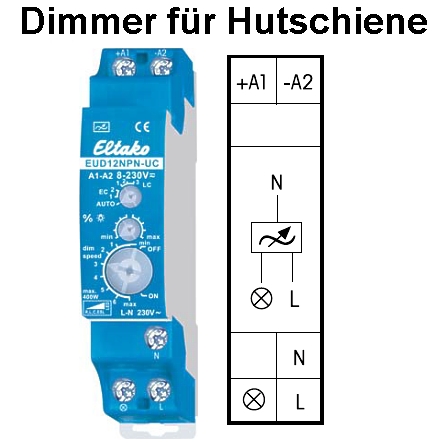

Push Dimmer für Hutschiene 230V LED Dimmer bis 0-100W oder Glühlampen bis 400W

LED Dimmer Universal Dimmer für 230V LED Lampen und Leuchtmittel (Voraussetzung LED Leuchtmittel muss dimmbar sein) UP=Unterputzvariante Blende: ohne optional je nach Blenden-Programm siehe unten  Dimmer mit Drehbetätigung, Druckfolgewechselschalter, Soft-Rastung und mit Phasenanschnitt. Für dimmbare Retrofit-LED-Leuchtmittel (LED) Optimiert für das Dimmen von Retrofit-LED-Leuchtmitteln aller Art Für dimmbare Retrofit-LED-Leuchtmittel (z.B. LEDi u.a. Hersteller) an konventionellen oder elektronischen (LC) Transformatoren. Für Glühlampen, 230V Halogenglühlampen, Niedervolt-Halogenlampen mit konventionellen oder elektronischen (LC) Transformatoren und  dimmbare Halogen-Energiesparlampen. Mischlastbertrieb LED und herkömmliche Leuchtmittel möglich Geräuscharm durch Einsatz von MOSFET-Transistoren Kurzschlussfest und überlastsicher (elektronische Sicherung) Mit einstellbarer Minimalhelligkeit Lieferung ohne Zentralscheibe (Optional erhältlich) Hersteller Programm: Busch-Dimmer Zusammenstellung reines Basiselement ohne Knopf Bedienungsart       Dreh-/Druckknopf Montageart       Unterputz Geeignet für Schutzart (IP)       IP20 Nennleistung       2...100VA Eingangs-Nennspannung       230Vac Ausgangs-Nennspannung  0-230Vac Frequenz       50...60Hz Optional erhältlich ( siehe Zubehör Register ) : 99-300-00601 = Serie Reflex SI ( rundlich ) Knopf mit Zentral-Platte Weiss Glanz 99-300-00602 = Serie Reflex SI ( rundlich ) 1-fach Aussenrahmen Weiss Glanz 99-300-00603 = Serie Reflex SI ( rundlich ) 2-fach Aussenrahmen Weiss Glanz 99-300-00616 = Serie Reflex SI ( rundlich ) 3-fach Aussenrahmen Weiss Glanz  99-300-00617 = Serie Reflex SI ( rundlich ) 4-fach Aussenrahmen Weiss Glanz 39-849-01800 = Serie Reflex SI  ( rundlich ) 230V Steckdose Weiss Glanz Alternativ nun eckige Serie  99-300-00615 = Serie Balance SI ( eckig ) Knopf mit Zentral-Platte Weiss Glanz 99-300-00780 = Serie Balance SI ( eckig ) 1-fach Aussenrahmen Weiss Glanz 39-849-01801 = Serie Balance SI  ( eckig ) 230V Steckdose Weiss Glanz

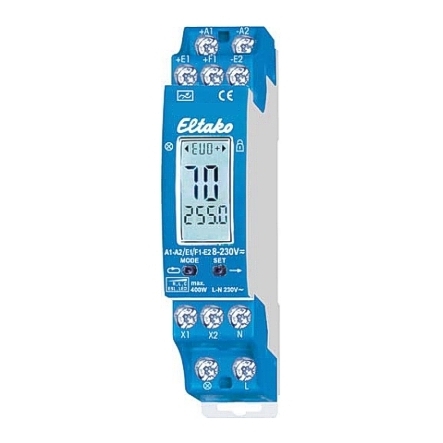

Phasenabschnitt Dimmer Digital einstellbarer Multifunktions Universal-Dimmer mit LCD Display und automatischer Erkennung von Leuchtmitteln Technologie Power MOSFET Multifunktions-Dimmschalter bzw. Dimmer über  externe Taster  Phasenabschnitts Dimmer für LED-Lampen bis 100W Leistung  Besonderheit Eingänge für mehrere Funktionstasten ( siehe auch weitere Bilder ! )  A = Tastereingang = Ein Taster kann alles = Push-Dimmer und Ein-Aus  B = Ansteuerung mit 2-Tastern = Also zwei Richtungstaster Auf-Ab ( RTD-Funktion  ) C = Kinderzimmerschaltung + Schlummerschaltung durch Doppelimpuls 2-60min ist Autom. Aus  C = Zusätzlicher Eingang für Zentrales Ein-Aus ( Ideal zur Ansteuerung mehrerer Bereiche gleichzeitig )  Stand-by-Verlust nur 0,3 Watt Mindesthelligkeit, Maximalhelligkeit und Dimmgeschwindigkeit einstellbar !  Mit Kinderzimmer- und Schlummerschaltung Reiheneinbaugerät für Montage auf Tragschiene DIN 1 Teilungseinheit = 18mm breit 58mm tief Universal-Dimmschalter für R-, L- und C-Lasten bis 400W abhängig von den Lüftungsverhältnissen, dimmbare Energiesparlampen ESL bis 100W und dimmbare 230V-LED-Lampen bis 100W Automatische Erkennung der Lastart R+L oder R+C, ESL und LED manuell wählbar Information zur täglichen Bedienung Die Bedienung des Dimmers erfolgt über handelsübliche optionale Taster aller Art und Hersteller (Jung/Busch/Gira/Merten...)  Beispiel hierfür wenn Sie den Taster gedrückt halten: 1) Permanente Ansteuerung (Taster dauernd drücken) verändert die Helligkeit bis zu dem maximalen Wert 2) Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung 3) Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert 4) Kurz gedrückt Ein Nochmals Aus   Technische Daten: Betriebsspannung: 230Vac Belastbarkeiten: 0 bis 400W für Glühbirnen 0 bis 100W für Energiesparleuchten 0 bis 100W für LED Lampen 3 Dimmkurven stehen zur Auswahl Grundvorausetzung das Leuchtmittel dimmbar ist ! Steuerungsart: über handeslübliche Taster Nebenstelleneingang    Nein Lichtwertspeicher        Ja Verwendbar mit Taste  Ja Verwendbar mit Bewegungsmelder Nein Verwendbar mit Präsenzmelder Nein Verwendbar mit Zeitschalter/Timer Nein Verwendbar mit Funktaste Nein Verwendbar mit IR-Taste   Nein zusätzlich Steuereingänge 8..230V für Zentral ein und Zentral aus zusätzlich Steuereingänge 8..230V für 2 Taster-Bedienung (heller-dunkler) Anschluss mittels Schraubklemmen Abmessungen: B: 18mm H: 58mm T: 66mm Gewicht: 680gr Nebeninfo: Taster können alle Arten verwenden werden egal ob Aufputz oder Unterputz-Taster. Es gibt auch hierzu passende Hutschienentaster für den Einbau in Schaltschränken z.B. Artikel Nr.: 95-839-09000 oder 95-839-09010 ( siehe unten im Zubehör Register )

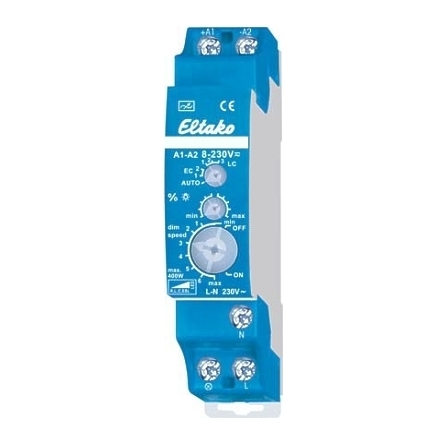

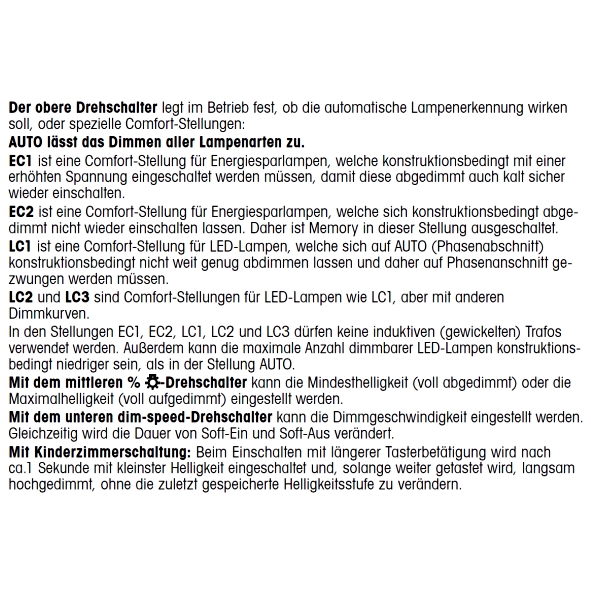

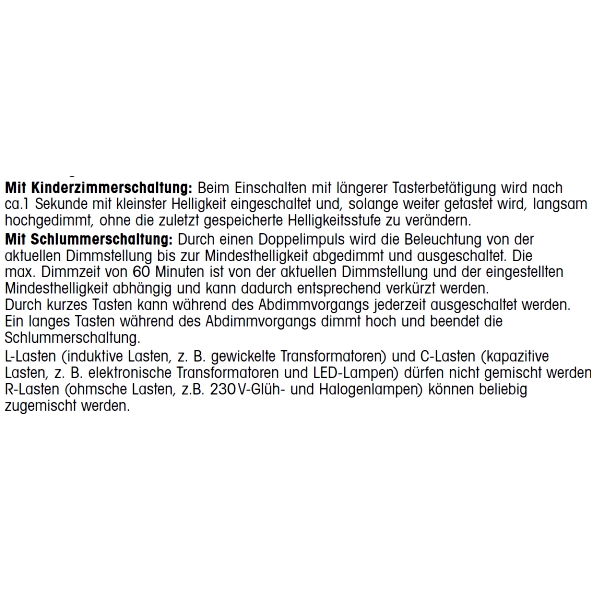

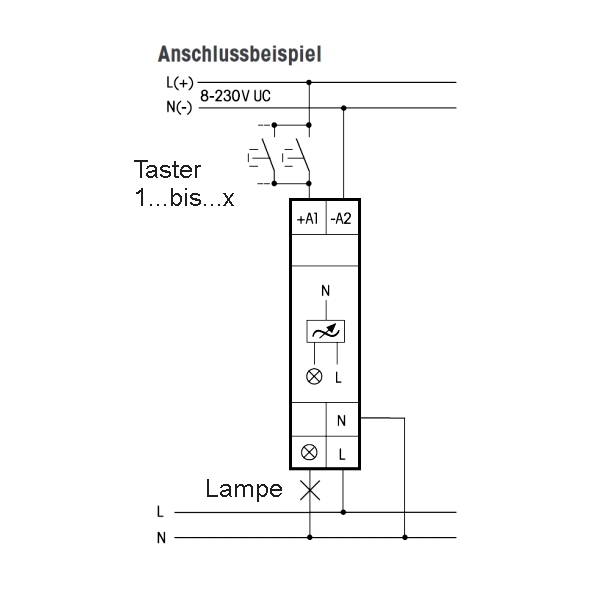

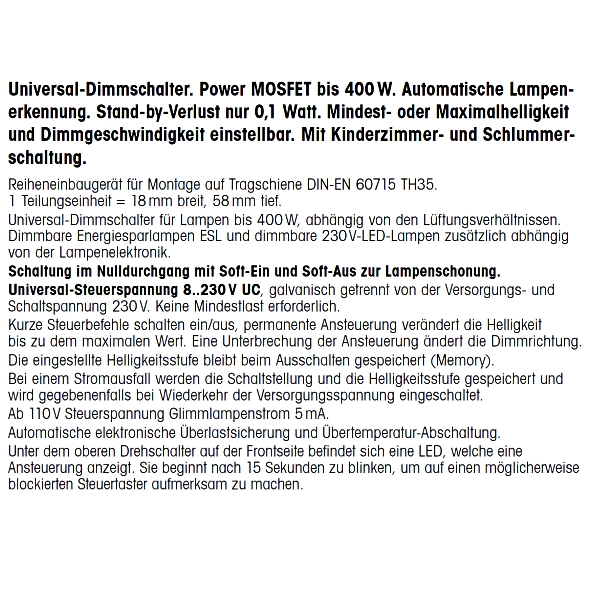

Psush LED Dimmer einstellbarer Multifunktions Universal-Dimmer mit automatischer Erkennung von Leuchtmitteln (Lampenerkennung) Technologie Power MOSFET Phasenabschnitt für die LED Beleuchtung  Dimmung Phasenabschnitt JA / Dimmung Phasenanschnitt JA ( Glühbirne und co )  Stand-by-Verlust nur 0,1 Watt Mindesthelligkeit, Maximalhelligkeit und Dimmgeschwindigkeit einstellbar Einstellbarer Multifunktions Universal-Dimmer bis 400 Watt Leistung und LED bis 100W Keine Mindestlast erforderlich 0-100W LED oder 0-400W Standard-Glühbirnen Reiheneinbaugerät für Montage auf Hutschiene 35mm 1 Teilungseinheit = 18mm breit, 58mm tief Glübirnen bis 400W (abhängig von den Lüftungsverhältnissen), Energiesparlampen dimbare ESL bis 100W LED Lampen 0-100W Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus zur Lampenschonung Automatische Erkennung der Lastart R+L oder R+C, ESL und LED manuell wählbar Mit Kinderzimmer- und Schlummerschaltung Anschlußplan bzw. Schaltplan und weitere Infos siehe auch weitere Bilder !   Information zur täglichen Bedienung Die Bedienung des Dimmers erfolgt über handelsübliche optionale Taster aller Art und Hersteller (Jung/Busch/Gira/Merten...)  Beispiel hierfür wenn Sie den Taster gedrückt halten: 1) Permanente Ansteuerung (Taster dauernd drücken) verändert die Helligkeit bis zu dem maximalen Wert 2) Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung 3) Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert 4) Taster kurz drücken Ein nochmals kurz Aus  Technische Daten: Betriebsspannung: 230Vac Belastbarkeiten: bis 400W für Glühbirnen bis 100W für Energiesparleuchten (0-100W) bis 100W für LED Lampen (0-100W) Phasenabschnitt Grundvoraussetzung das Leuchtmittel dimmbar ist ! Steuerungsart: über handeslübliche externe Taster Verwendbar mit Taster                 Ja Verwendbar mit Bewegungsmelder       Nein Verwendbar mit Präsenzmelder       Nein Verwendbar mit Zeitschalter/Timer       Nein Verwendbar mit Funktaste                          Nein Verwendbar mit IR-Taste                 Nein Anschluss mittels Schraubklemmen Abmessungen: B: 18mm H: 58mm T: 66mm Zusatzinformationen: Mit dem %-Drehschalter kann die Mindesthelligkeit (voll abgedimmt) eingestellt werden, z.B. für dimmbare Energiesparlampen. Mit dem dim-speed-Drehschalter kann die Dimmgeschwindigkeit eingestellt werden. Gleichzeitig wird die Dauer von Soft-Ein und Soft-Aus verändert. Die Stellungen ESL berücksichtigen die besonderen Verhältnisse bei dimmbaren Energiesparlampen: Der Einschaltvorgang ist optimiert und die Dimmgeschwindigkeit verändert sich logarithmisch. In diesen Stellungen ist die Kinderzimmerschaltung nicht möglich und es dürfen keine gewickelten (induktiven) Transformatoren gedimmt werden. In der Stellung -ESL ist Memory ausgeschaltet. Dies kann bei ESL vorteilhaft sein, da kalte ESL eine höhere Mindesthelligkeit erfordern, als möglicherweise bei warmen ESL in Memory gespeichert wäre. Kurze Steuerbefehle schalten ein/aus, permanente Ansteuerung verändert die Helligkeit bis zu dem maximalen Wert. Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung. Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert. Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet  Nebeninfo: Taster können alle Arten verwenden werden egal ob Aufputz oder Unterputz-Taster. Es gibt auch hierzu passende Hutschienentaster für den Einbau in Schaltschränken z.B. Artikel Nr.: 95-839-09000 oder 95-839-09010  ( siehe unten im Zubehör Register )

Push LED Dimmer einstellbarer Multifunktions-Dimmer. Unterputz-Taster anklemmen und los gehts ! Dimmer bzw. Helligkeitsregler für verdeckte Montage. Dieser elektronische Lichtdimmer und auch Ein-Aus Schalter ist speziell für den Einbau in herkömmliche Schalterdosen, also hinter einen Taster, Schalter geeignet und kann gegen herkömmliche Stromstoßrelais unter Beibehaltung der üblichen Lichttasterfunktion ausgetauscht oder bei Neuinstallation auch in Decken eingesetzt werden.  Geeignet für alle regulierbaren Lampentypen also 220V LED-Beleuchtung ( vorausgesetzt das auch dimmbar ) oder 220V Halogenbirnen, 220V Glühbirnen  Die angeschlossenen LED-Beleuchtung ( vorausgesetzt das auch dimmbar ) oder Halogen- bzw. Glühlampen können über "normale", in der Elektroinstallation übliche LIchttaster geschaltet und gedimmt werden. Anschluß sehr einfach siehe auch weitere Bilder ! Mit Memmoryfunktion ! Technische Daten:  Dimmen über Wandtaster / Pushdimmer / Universaldimmer durch flache Bauform direkt hinter Taster oder Dosenverteiler möglich zum Dimmen von Leuchtmittel mit Phasenanschnitt und oder Phasenabschnitt Geeignet für alle marktüblichen Unterputz / Aufputz Drucktaster geeignet für 230VAC  LED-Birnen, LED-Leuchtmittel, dimmbare LED-Netzteile, Glühbirnen und auch 230V Halogenlampen bis max. 150W ( Range 0-150W ) sowie Energie-, LED- und Halogenlampen (Niedervolt) bis 100VA = 100W max Leistung  geeignet auch als 230VAC Trafodimmer oder LED Netzteile die von der 230VAC Seite aus dimmbar sind einstellbarer Mindesthelligkeit und Memory-Funktion des zuletzt eingestellten Dimmwertes Einstellregler-1: Einstellung der Mindestregulierung. (10 % bis 30 %) Einstellregler-2: Einstellung des Speichers und der Lampenart Überlast-, Überspannungs- und Überhitzungsschutz, Temperatur-Einsatzbereich -10°C bis +50°C Spannung: 230VAC 50/60Hz  ( Eingang/Ausgang )  Mindestlast: 3Watt  Belastbarkeit Ausgang max 150Watt Eigenverbrauch 0,035 VA Schutzgrad: IP20 gemäß EN 60529 2-Leitertechnik ohne Neutralleiter ( N=Blau ) muß nicht zwingend angeschlossen sein.  Kabellänge: 55mm ( je 1qmm ) Abmessungen: 40x40x14mm Normen: EN 60669-1:1999 + A1:2002 + A2:2008; EN 60669-2-1:2004 + A1:2009 + A12:2010; 2014/30/EU (EMC); 2014/35/EU (LVD); 2011/65/CE (RoHS)
