Klemme Durchgangsklemme AKZ2.5 Reihenklemmen

Schmale Hutschiene Trageschien DIN-Schiene Montageschiene gelochte Ausführung verzinkt  Länge: 500mm Breite: 15mm (oben) Bauhöhe ca. 5mm

PE Klemme für schmale TS15 Hutschienen / Weidmüller PE Schutzleiter-Reihenklemme Durchgangsklemme AKE2.5 Grün-Gelb für Hutschienenmontage PE Schutzleiter-Reihenklemme Typ AKE2.5 / SAK-Reihe Mit Schlitzschrauben und Drahtschutz Montageart Hutschiene TS15 Für schmale Hutschienen mit 15mm Baubreite Bemessungsquerschnitt (flexibel, feindrähtig) 0,5 ...2,5qmm Klemmbereich min 0,13qmm / Klingenmaß 0,5-3,0mm ) Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse 0,5 ... 2,5qmm Leiterquerschnitt starr (ein-/mehrdrähtig) 0,5 ...4qmm Leiteranschluß max AWG12 Anzahl der Potentiale 1 / Anzahl der Klemmstellen 2 Bemessungskurzzeitstrom 300A bei 2,5qmm Bemessungsspannung max. 250V ( nach CSA 300V 10A ) Durchgangswiderstand gemäß IEC 60947-7-x 1,33mOhm Bemessungsstoßspannung zur Nachbarklemme 4KV Verlustleistung gemäß IEC 60947-7-x 0,77W Anschlussart 1 Schraubanschluss Anschlussart 2 Schraubanschluss Anzahl der Etagen 1 Isolierstoffart Thermoplast Eine Seite komplett geschlossen und vollisoliert = Grüne Seite / Gebe Seite wie in Abbildung   Einsatztemperaturbereich -50 ... +100 °C Verschmutzungsgrad 3 Werkstoff PA66 Brennbarkeitsklasse d. Isolierstoffs n.UL94 = V2 Breite/Rastermass 5,0mm Höhe inkl. niedrigstbauender Montageart 25,0mm / Länge 28,0mm Explosionsgeprüfte Ausführung "EEx e" Nein Farbe Grün-Gelb Lieferumfang: je 1 Stück passende TS15 Hutschiene siehe im Zubehör-Register oder unter Suche Nr eingeben Bst Nr 42-691-00020 = 15mm schmale Hutschiene passend zur Serie ist erhältlich  Bst Nr 39-798-00102 = Klemme Weidmüller AKE2.5 PE-Klemme Grün-Gelb für TS-15 DIN-Schiene  Bst Nr 39-798-00100 = Klemme Weidmüller AKZ2.5 Durchgangsklemme Beige für TS-15 DIN-Schiene

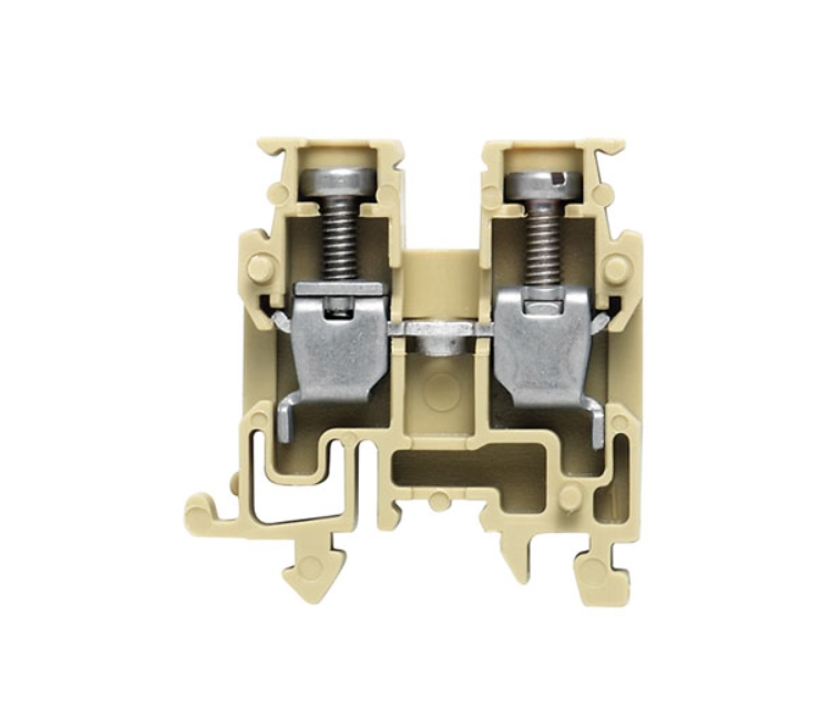

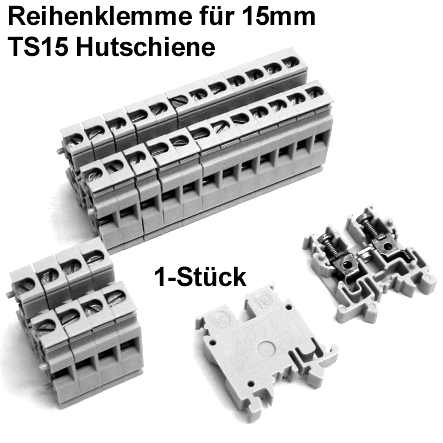

Klemme für schmale TS15 Hutschienen Weidmüller Durchgangsklemme AKZ 2.5 Beige für Hutschienenmontage Klippon® Connect mit Zugbügeltechnologie Die große Zuverlässigkeit und hohe Variantenvielfalt von Reihenklemmen mit Zugbügelanschluss sorgen für Entlastung in der Planung und höchste Sicherheit im Betrieb. Damit bietet Klippon® Connect eine bewährte Antwort auf vielfältige Anforderungen Durchgangsklemme Typ   AKZ 2.5 Mit Schlitzschrauben und Drahtschutz Montageart Hutschiene TS15 Für schmale Hutschienen mit 15mm Baubreite Bemessungsquerschnitt (flexibel, feindrähtig) 0,5 ...2,5qmm Klemmbereich min 0,13qmm / Klingenmaß 0,5-3,0mm )  Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse   0,5 ... 2,5qmm Leiterquerschnitt starr (ein-/mehrdrähtig)   0,5 ...4qmm  Leiteranschluß max AWG12  Anzahl der Potentiale 1 / Anzahl der Klemmstellen 2  Bemessungsstrom 0...10A max. 24 A Bemessungsspannung  max. 250V ( nach CSA 300V 10A )  Anschlussart 1   Schraubanschluss Anschlussart 2   Schraubanschluss Anzahl der Etagen   1   Isolierstoffart Thermoplast Einsatztemperaturbereich   0 ... 100 °C Brennbarkeitsklasse d. Isolierstoffs n.UL 94 V2 Breite/Rastermass  5 mm Höhe inkl. niedrigstbauender Montageart 26,5 mm / Länge   25,5 mm Explosionsgeprüfte Ausführung "EEx e"   Nein Farbe   beige Lieferumfang: je 1 Stück passende TS15 Hutschiene siehe im Zubehör-Register oder unter Suche Nr eingeben Bst Nr 42-691-00020 = 15mm schmale Hutschiene passend zur Serie ist erhältlich  Bst Nr 39-798-00102 = Klemme Weidmüller AKE2.5 PE-Klemme Grün-Gelb für TS-15 DIN-Schiene  Bst Nr 39-798-00100 = Klemme Weidmüller AKZ2.5 Durchgangsklemme Beige für TS-15 DIN-Schiene
