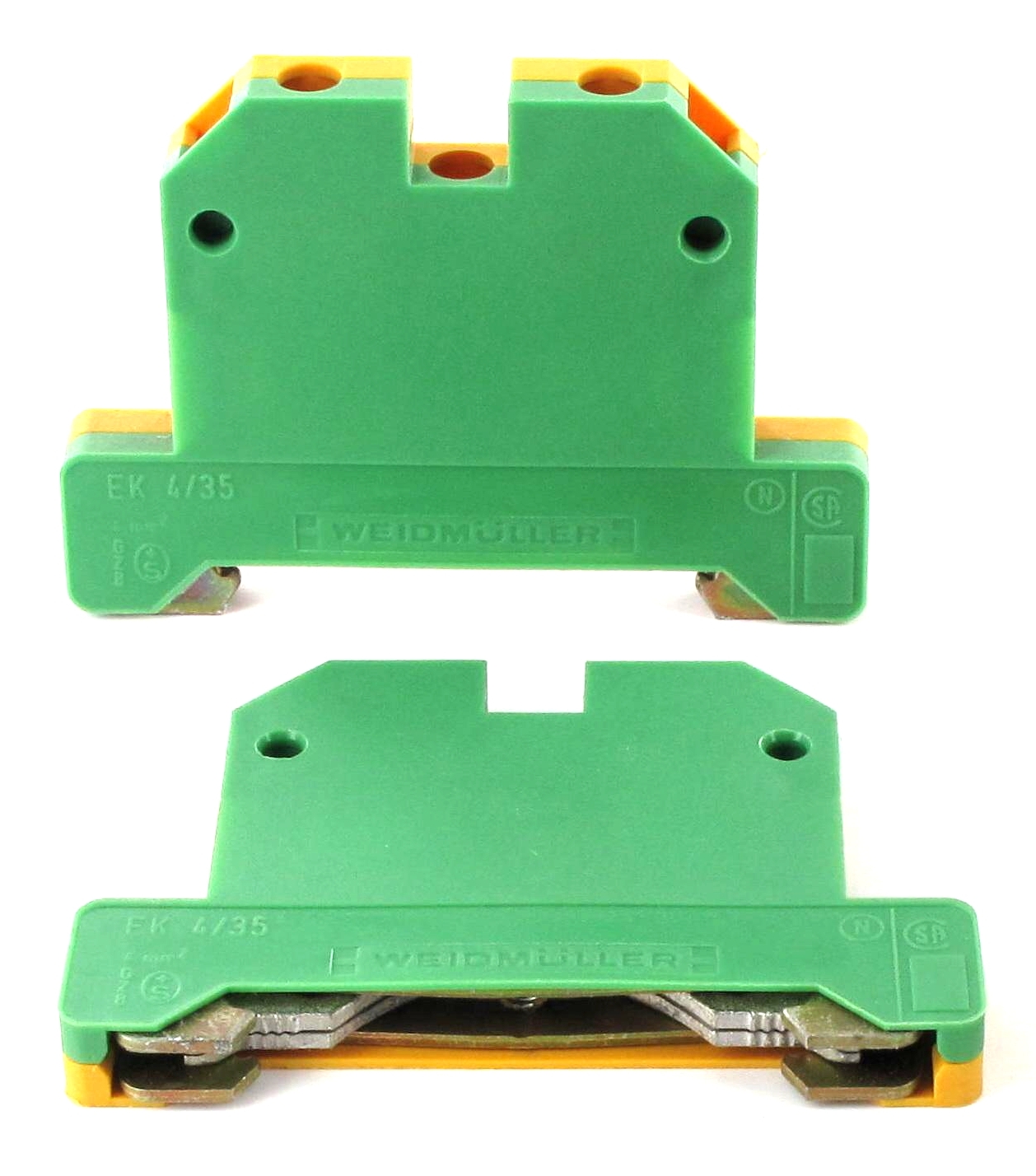

PE-Klemme EK4-35 Durchgangsklemme Reihenklemmen
Artikelnummer: 39-798-00080
Produktinformationen "PE-Klemme EK4-35 Durchgangsklemme Reihenklemmen"
EK4-35 PE Klemme für 35mm Hutschienen Weidmüller Durchgangsklemme für Hutschienenmontage
- Durchgangsklemme Typ EK4/35
- Mit Schlitzschrauben und Drahtschutz
- Montageart Hutschiene 35mm
- Bemessungsquerschnitt (flexibel, feindrähtig) 0,5 ...4,0qmm
- Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse 0,5 ... 4,0qmm
- Leiterquerschnitt starr (ein-/mehrdrähtig) 0,5 ...4qmm
- Bemessungsstrom max. 32A
- Bemessungsspannung max. 500V
- Anschlussart Schraubanschluss
- Anzahl der Etagen 1
- Isolierstoffart Thermoplast
- Einsatztemperaturbereich -50 ... 100 °C
- Breite/Rastermass 6,5mm
- Höhe inkl. niedrigstbauender Montageart 44mm / Länge 56mm
- Explosionsgeprüfte Ausführung "EEx e" Nein
- Farbe: Grün-Gelb
- Lieferumfang: je 1 Stück
passende 35mm Hutschiene siehe im Zubehör-Register oder unter Suche Nr 42-691-00010 eingeben
- 42-691-00010 = 35mm schmale Hutschiene
