Lichtschalter UP VIKO Serienschalter

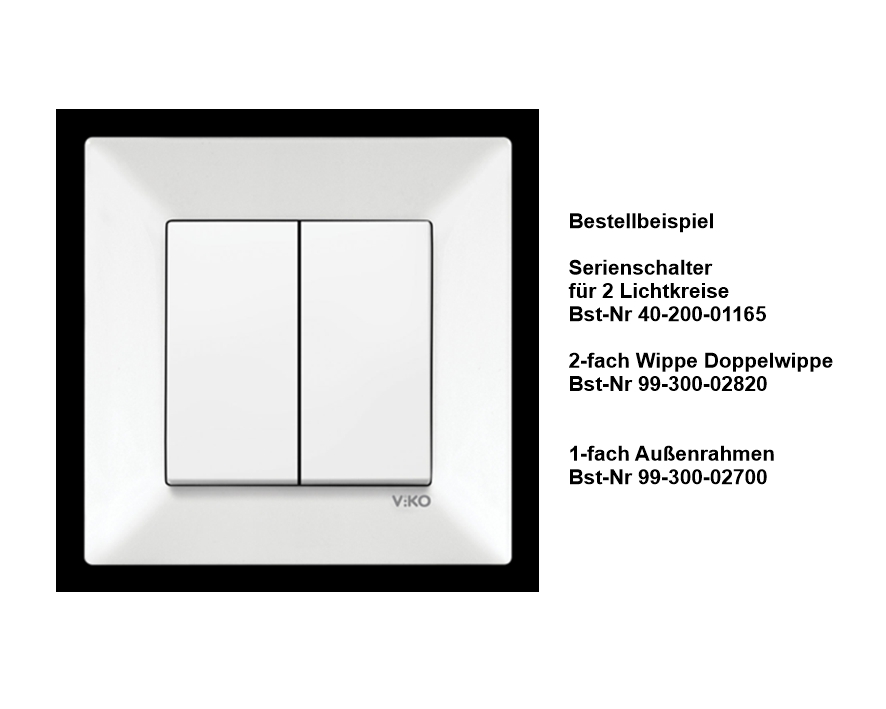

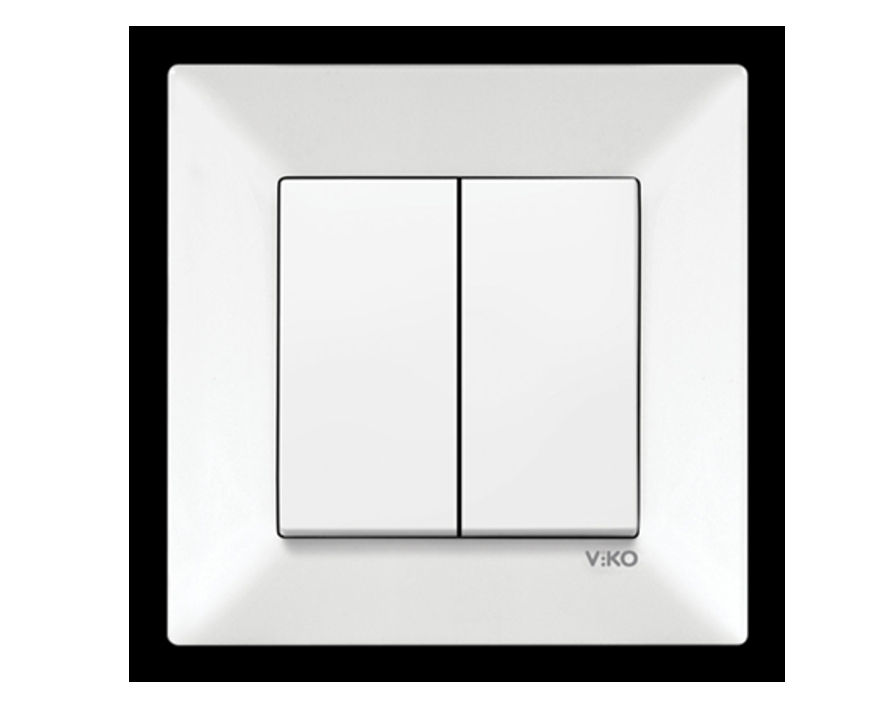

Standard Serienschalter, Lichtschalter Kombi-Einsatz, UP trocken, beleuchtbar, mit Befestigungskrallen mit Rückstellfeder für Spreiz- und Schraubbefestigung Schaltereinsatz Schalter in Standardausführung ohne Zentralabdeckung  Solides schönes und sehr stabiles Schalterprogramm. Ideal für die Renovierung oder Neuinstallationen im Gebäude, Geschäft, Haus, Wohnung. Erfüllt alle gängigen Normen  Unterputz Serienschalter Belatbarkeit je Kontakt bis 10A bis 250V AC = 2500VA Montageart senkrecht oder waagerecht Steckklemmen als Kabelklemme für den Anschluss von starren Leitern bis max 2,5qmm An den Klemmen ( Pfeil rein + raus ) können jeweils 2 Leiter angeschlossen werden Kabel- bzw. Leiterzufuhrung von hinten Metallrahmen mit Standard-Abmessungen  Metallrahmen mit Ausrichtungsnasen wenn mehre Schalter oder Steckdosen miteinander kombiert werden Anschlußplan siehe weitere Bilder !  Optional erhältlich Blenden ( siehe auch im Zubehör-Register )  Zentralabdeckung ( Doppel-Wippe aus Kunststoff  MERIDIAN ) und Aussenrahmen Bst Nr 99-300-02800 = Blende 1-fach Schalterwippe MERIDIAN in Reinweiss ( 50x50mm ) Bst Nr 99-300-02820 = Blende 2-fach Schalterwippe MERIDIAN in Reinweiss ( 50x50mm ) Bst Nr 40-200-01125 = IP44 Dichtungskit für den Schalterinsatz in feuchten Räumen und im Freien, Aussenblenden MERIDIAN optional gibt es 1er, 2er, 3er, 4er, usw. Optional erhältliche Aussenrahmen für Schalter, Wechsler, Steckdosen usw. Bst Nr 99-300-02700 = 1-fach Aussenrahmen Bst Nr 99-300-02702 = 2-fach Aussenrahmen Bst Nr 99-300-02703 = 3-fach Aussenrahmen Bst Nr 99-300-02704 = 4-fach Aussenrahmen Bst Nr 99-300-02705 = 5-fach Aussenrahmen Bst Nr 99-300-02706 = 6-fach Aussenrahmen

Standard Kreuzschalter ( 1 Wippe aufstecken für Lichtkreise ) Kombi-Einsatz, UP trocken, beleuchtbar, mit Befestigungskrallen mit Rückstellfeder für Spreiz- und Schraubbefestigung.   Der Unterschied vom Kreuzschalter zum Wechselschalter besteht darin, dass der Kreuzschalter nicht einen separaten Stromkreis öffnet, sondern die Polung in einem Stromkreis umkehrt. Deshalb wird der Kreuzschalter auch Polwender genannt. Er hat dem entsprechend grundsätzlich vier Anschlüsse. Kreuzschalter werden selbstredend für gekreuzte Schaltungen verwendet. Darüber hinaus hat er für den Antrieb von Elektromotoren eine gewisse Bedeutung. Mit dem Kreuzschalter lässt sich einfach die Drehrichtung vom Elektromotor ändern. Typische Anwendungen sind außer Lichtanwendungen: Antriebe von Jalousien, Garagentoren oder Zahnstangen-Antrieben etc.  Schaltereinsatz Schalter in Standardausführung ohne Zentralabdeckung  Solides schönes und sehr stabiles Schalterprogramm. Ideal für die Renovierung oder Neuinstallationen im Gebäude, Geschäft, Haus, Wohnung. Erfüllt alle gängigen Normen. Kann auch als Ein-Aus verwendet werden, ist aber primär als Kreuzschalter mit 4 Klemmen. einzusetzten.   Unterputz Kreuzschalter ( Ausgelegt Primär für 1x Wippe )   Belatbarkeit je Kontakt bis 10A bis 250V AC = 2500VA Montageart senkrecht oder waagerecht Steckklemmen als Kabelklemme für den Anschluss von starren Leitern bis max 2,5qmm 4 Kontakte bzw. Pole somit An den Klemmen ( Pfeil rein + raus ) können jeweils 2 Leiter angeschlossen werden Kabel- bzw. Leiterzufuhrung von hinten Metallrahmen mit Standard-Abmessungen  Metallrahmen mit Ausrichtungsnasen wenn mehre Schalter oder Steckdosen miteinander kombiert werden Anschlußplan siehe weitere Bilder !  Optional erhältlich Blenden ( siehe auch im Zubehör-Register )  Zentralabdeckung ( Wippe aus Kunststoff  MERIDIAN ) und Aussenrahmen Bst Nr 99-300-02800 = Blende 1-fach Schalterwippe MERIDIAN in Reinweiss ( 50x50mm ) Bst Nr 99-300-02830 = Blende 1-fach Schalterwippe mit " LICHT - SYMBOL " ( 50x50mm ) Bst Nr 40-200-01125 = IP44 Dichtungskit für den Schalterinsatz in feuchten Räumen und im Freien, Aussenblenden MERIDIAN optional gibt es 1er, 2er, 3er, 4er, usw. Optional erhältliche Aussenrahmen für Schalter, Wechsler, Steckdosen usw. Bst Nr 99-300-02700 = 1-fach Aussenrahmen Bst Nr 99-300-02702 = 2-fach Aussenrahmen Bst Nr 99-300-02703 = 3-fach Aussenrahmen Bst Nr 99-300-02704 = 4-fach Aussenrahmen Bst Nr 99-300-02705 = 5-fach Aussenrahmen Bst Nr 99-300-02706 = 6-fach Aussenrahmen

 UP Taster 3polig Schliesser-Öffner Als Taster verwendbar z.B. in Verbindung mit Treppenhausrelais, Push-Aktoren aller Art ( Push-Dimmer z.B. ) oder auch als Klingeltaster am Wohnungseingang. Kombi-Einsatz, UP trocken, beleuchtbar, mit Befestigungskrallen mit Rückstellfeder für Spreiz- und Schraubbefestigung  Tastereinsatz in Standardausführung ohne Blenden ( Zentralabdeckung )  Solides schönes und sehr stabiles Schalterprogramm. Ideal für die Renovierung oder Neuinstallationen im Gebäude, Geschäft, Haus, Wohnung. Erfüllt alle gängigen Normen  Unterputz Taster ( Drücken halten, Taster wieder loslassen geht dann in Ausgangsstellung zurück ) Belatbarkeit je Kontakt bis 10A bis 250V AC = 2500VA Montageart senkrecht oder waagerecht Steckklemmen als Kabelklemme für den Anschluss von starren Leitern bis max 2,5qmm 3 Kontakte bzw. Pole somit An den Ausgangs- wie an den Eingangsklemme können jew. bis zu 2 Leiter angeschlossen werden Kabel- bzw. Leiterzufuhrung von hinten Metallrahmen mit Standard-Abmessungen Metallrahmen mit Ausrichtungsnasen wenn mehre Schalter oder Steckdosen miteinander kombiert werden Anschlußplan siehe weitere Bilder !  Optional erhältlich Blenden ( siehe auch im Zubehör-Register )  Zentralabdeckung ( Doppel-Wippe aus Kunststoff  MERIDIAN ) und Aussenrahmen Bst Nr 99-300-02800 = Blende 1-fach Schalterwippe ohne Symbol MERIDIAN in Reinweiss ( 50x50mm ) Bst Nr 99-300-02830 = Blende 1-fach Schalterwippe mit " LICHT - SYMBOL " ( 50x50mm ) Bst Nr 99-300-02840 = Blende 1-fach Schalterwippe mit " KLINGEL - SYMBOL " ( 50x50mm ) Bst Nr 99-300-02850 = Blende 1-fach Schalterwippe mit " TÜRÖFFNER - SYMBOL " ( 50x50mm ) Bst Nr 40-200-01125 = IP44 Dichtungskit für den Schalterinsatz in feuchten Räumen und im Freien, Aussenblenden MERIDIAN optional gibt es 1er, 2er, 3er, 4er, usw. Optional erhältliche Aussenrahmen für Schalter, Wechsler, Steckdosen usw. Bst Nr 99-300-02700 = 1-fach Aussenrahmen Bst Nr 99-300-02702 = 2-fach Aussenrahmen Bst Nr 99-300-02703 = 3-fach Aussenrahmen Bst Nr 99-300-02704 = 4-fach Aussenrahmen Bst Nr 99-300-02705 = 5-fach Aussenrahmen Bst Nr 99-300-02706 = 6-fach Aussenrahmen

Standard 2fach Wechselschalter, Doppelschalter, 2-fach Lichtschalter ( 2 Wippen für 2 Lichtkreise )  Kombi-Einsatz, UP trocken, beleuchtbar, mit Befestigungskrallen mit Rückstellfeder für Spreiz- und Schraubbefestigung Schaltereinsatz Schalter in Standardausführung ohne Zentralabdeckung  Solides schönes und sehr stabiles Schalterprogramm. Ideal für die Renovierung oder Neuinstallationen im Gebäude, Geschäft, Haus, Wohnung. Erfüllt alle gängigen Normen  Unterputz Doppel-Wechselschalter( 2fach = 2x Wippen ) Belatbarkeit je Kontakt bis 10A bis 250V AC = 2500VA Montageart senkrecht oder waagerecht Steckklemmen als Kabelklemme für den Anschluss von starren Leitern bis max 2,5qmm 6 Kontakte bzw. Pole somit An den Klemmen ( Pfeil rein + raus ) können jeweils 2 Leiter angeschlossen werden Kabel- bzw. Leiterzufuhrung von hinten Metallrahmen mit Standard-Abmessungen  Metallrahmen mit Ausrichtungsnasen wenn mehre Schalter oder Steckdosen miteinander kombiert werden Anschlußplan siehe weitere Bilder !  Optional erhältlich Blenden ( siehe auch im Zubehör-Register )  Zentralabdeckung ( Doppel-Wippe aus Kunststoff  MERIDIAN ) und Aussenrahmen Bst Nr 99-300-02820 = Blende 2-fach Schalterwippe Doppel-Wippe MERIDIAN in Reinweiss ( 50x50mm ) Bst Nr 40-200-01125 = IP44 Dichtungskit für den Schalterinsatz in feuchten Räumen und im Freien, Aussenblenden MERIDIAN optional gibt es 1er, 2er, 3er, 4er, usw. Optional erhältliche Aussenrahmen für Schalter, Wechsler, Steckdosen usw. Bst Nr 99-300-02700 = 1-fach Aussenrahmen Bst Nr 99-300-02702 = 2-fach Aussenrahmen Bst Nr 99-300-02703 = 3-fach Aussenrahmen Bst Nr 99-300-02704 = 4-fach Aussenrahmen Bst Nr 99-300-02705 = 5-fach Aussenrahmen Bst Nr 99-300-02706 = 6-fach Aussenrahmen

Standard Schalter als Lichtschalter Ein-Aus verwendbar oder auch als Wechselschalter. Kombi-Einsatz, UP trocken, beleuchtbar, mit Befestigungskrallen mit Rückstellfeder für Spreiz- und Schraubbefestigung Schaltereinsatz Schalter in Standardausführung ohne Zentralabdeckung  Solides schönes und sehr stabiles Schalterprogramm. Ideal für die Renovierung oder Neuinstallationen im Gebäude, Geschäft, Haus, Wohnung. Erfüllt alle gängigen Normen.  Unterputz 1-fach Wechselschalter Belatbarkeit bis 10A bis 250V AC bis 2500VA Montageart senkrecht oder waagerecht Steckklemmen als Kabelklemme für den Anschluss von starren Leitern bis max 2,5qmm 3 Kontakte bzw. Pol somit pro Steckklemme können jeweils 2 Leiter angeschlossen werden Kabel- bzw. Leiterzufuhrung von hinten Metallrahmen mit Standard-Abmessungen  Metallrahmen mit Ausrichtungsnasen wenn mehre Schalter oder Steckdosen miteinander kombiert werden Anschlußplan siehe weitere Bilder !  Optional erhältlich Blenden ( siehe auch im Zubehör-Register )  Zentralabdeckung ( Wippe aus Kunststoff  MERIDIAN ) und Aussenrahmen Bst Nr 99-300-02800 = Blende 1-fach Schalterwippe MERIDIAN in Reinweiss ( 50x50mm ) Bst Nr 99-300-02830 = Blende 1-fach Schalterwippe mit " LICHT - SYMBOL " ( 50x50mm )  Bst Nr 40-200-01125 = IP44 Dichtungskit für den Schalterinsatz in feuchten Räumen und im Freien, Aussenblenden MERIDIAN optional gibt es 1er, 2er, 3er, 4er, usw. Optional erhältliche Aussenrahmen für Schalter, Wechsler, Steckdosen usw. Bst Nr 99-300-02700 = 1-fach Aussenrahmen Bst Nr 99-300-02702 = 2-fach Aussenrahmen Bst Nr 99-300-02703 = 3-fach Aussenrahmen Bst Nr 99-300-02704 = 4-fach Aussenrahmen Bst Nr 99-300-02705 = 5-fach Aussenrahmen Bst Nr 99-300-02706 = 6-fach Aussenrahmen

Steckdose in Standardausführung mit Zentralabdeckung 50x50mm und Kinderschutzlamellen  Solides schönes und sehr stabiles Schalterprogramm. Ideal für die Renovierung oder Neuinstallationen im Gebäude, Geschäft, Haus, Wohnung. Erfüllt alle gängigen Normen Unterputz Steckdose 16A bis 250V AC mit Kinderschutz mit Befestigungskrallen mit Rückstellfeder für Spreiz- und Schraubbefestigung,  Montageart senkrecht oder waagerecht Steckklemmen als Verbindungsklemme für den Anschluss von starren Leitern bis 2,5qmm  Pro Steckklemme können jeweils 2 Leiter angeschlossen werden  Inkl. Zentralabdeckung ( Innere Blende ) 50x50mm  Farbe: Reinweiss Serie MERIDIAN Aussenblenden optional gibt es 1er, 2er, 3er, 4er, usw.  Optional erhältlich Blenden, Aussenrahmen, Schalter, Wechsler usw. ( siehe im Zubehör-Register ) Bst Nr 99-300-02700 = 1-fach Aussenrahmen   Bst Nr 99-300-02702 = 2-fach Aussenrahmen  Bst Nr 99-300-02703 = 3-fach Aussenrahmen  Bst Nr 99-300-02704 = 4-fach Aussenrahmen Bst Nr 99-300-02705 = 5-fach Aussenrahmen Bst Nr 99-300-02706 = 6-fach Aussenrahmen
