1-fach Außenrahmen 83x83mm Reinweiss Inlet 50x50mm Serie Meridian

Aufputzrahmen Reinweiss Serie Meridian für Steckdose oder Schalter, Taster usw.  Aufputzgehäuse reinweiß Meridian Standard 1-fach Aufputzgehäuse zur Aufnahme von Schalter, Taster, Steckdosen aus dem VIKO Meridian Programm AP-Gehäuse mit Bodenplatte Aussenabmessungen: 83x83mm ( oben ) Aussenabmessungen: 84x84mm ( unten ) Bauhöhe: 42mm Materialstärke der Wandung ca. 1,6mm  Montageart senkrecht und waagerecht Farbe: Reinweiss  Lieferung inkl. 2-Schrauben zur Befestigung der Schalterelemente Optional erhältlich Blende bzw. Aussenrahmen, Schalter, Taster, Steckdose usw. ( siehe im Zubehör-Register ) Bst Nr 99-300-02700 = 1-fach Aussenrahmen Reinweiss    Bst Nr 40-200-01120 = Steckdose Reinweiss  Bst Nr 40-200-01150 = Schalter = Wechselschalter Bst Nr 40-200-01175 = Tastereinsatz  Bst Nr 99-300-02830 = Wippe 1-fach für Schalter oder Taster usw.  Beispiel-1 : Sie benötigen eine  Auputzsteckdose, dann benötigen Sie folgende Positionen  Bst Nr 99-300-02730 = Aufputzrahmen Meridian Reinweiß  Bst Nr 99-300-02700 = 1-fach Aussenrahmen Reinweiss    Bst Nr 40-200-01120 = Steckdose Reinweiss  Beispiel-2 : Sie benötigen einen Auputzschalter, dann benötigen Sie folgende Positionen   Bst Nr 99-300-02730 = Aufputzrahmen Meridian Reinweiß  Bst Nr 40-200-01150 = Schalter = Wechselschalter Bst Nr 99-300-02830 = Wippe 1-fach für Schalter oder Taster

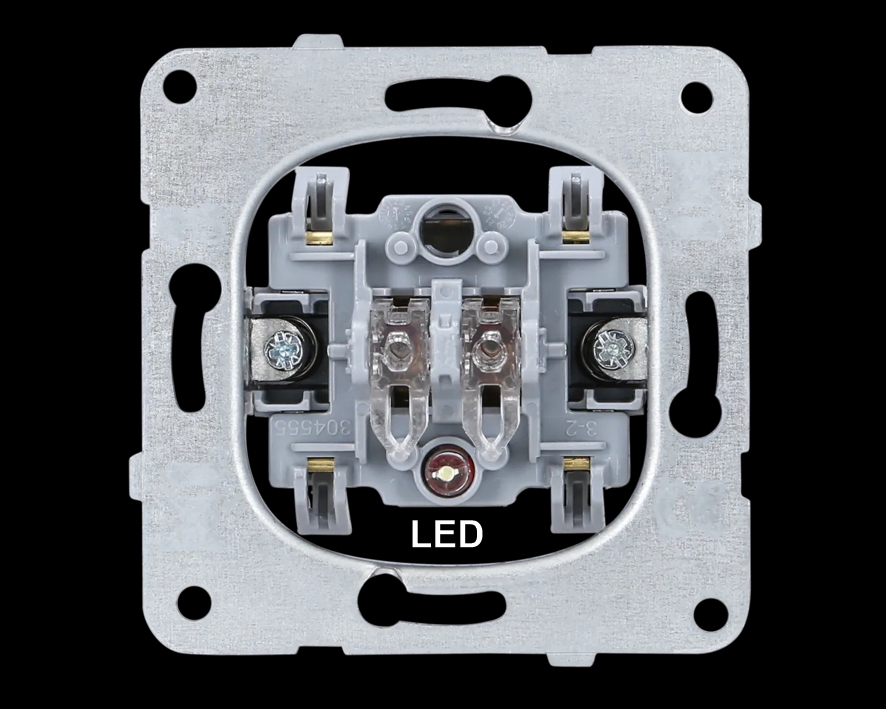

Standard Serienschalter, Lichtschalter Kombi-Einsatz, UP trocken, beleuchtbar, mit Befestigungskrallen mit Rückstellfeder für Spreiz- und Schraubbefestigung Schaltereinsatz Schalter in Standardausführung ohne Zentralabdeckung  Solides schönes und sehr stabiles Schalterprogramm. Ideal für die Renovierung oder Neuinstallationen im Gebäude, Geschäft, Haus, Wohnung. Erfüllt alle gängigen Normen  Unterputz Serienschalter Belatbarkeit je Kontakt bis 10A bis 250V AC = 2500VA Montageart senkrecht oder waagerecht Steckklemmen als Kabelklemme für den Anschluss von starren Leitern bis max 2,5qmm An den Klemmen ( Pfeil rein + raus ) können jeweils 2 Leiter angeschlossen werden Kabel- bzw. Leiterzufuhrung von hinten Metallrahmen mit Standard-Abmessungen  Metallrahmen mit Ausrichtungsnasen wenn mehre Schalter oder Steckdosen miteinander kombiert werden Anschlußplan siehe weitere Bilder !  Optional erhältlich Blenden ( siehe auch im Zubehör-Register )  Zentralabdeckung ( Doppel-Wippe aus Kunststoff  MERIDIAN ) und Aussenrahmen Bst Nr 99-300-02800 = Blende 1-fach Schalterwippe MERIDIAN in Reinweiss ( 50x50mm ) Bst Nr 99-300-02820 = Blende 2-fach Schalterwippe MERIDIAN in Reinweiss ( 50x50mm ) Bst Nr 40-200-01125 = IP44 Dichtungskit für den Schalterinsatz in feuchten Räumen und im Freien, Aussenblenden MERIDIAN optional gibt es 1er, 2er, 3er, 4er, usw. Optional erhältliche Aussenrahmen für Schalter, Wechsler, Steckdosen usw. Bst Nr 99-300-02700 = 1-fach Aussenrahmen Bst Nr 99-300-02702 = 2-fach Aussenrahmen Bst Nr 99-300-02703 = 3-fach Aussenrahmen Bst Nr 99-300-02704 = 4-fach Aussenrahmen Bst Nr 99-300-02705 = 5-fach Aussenrahmen Bst Nr 99-300-02706 = 6-fach Aussenrahmen

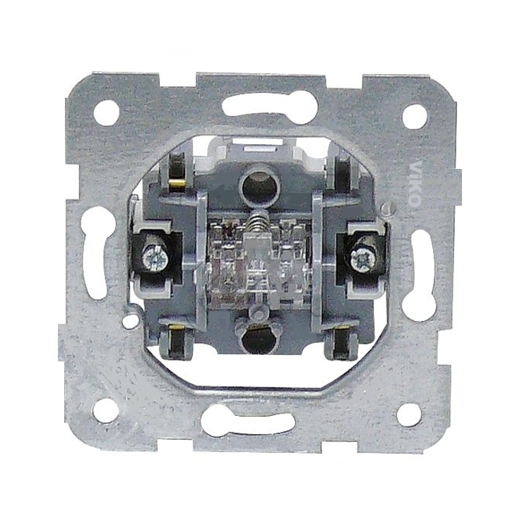

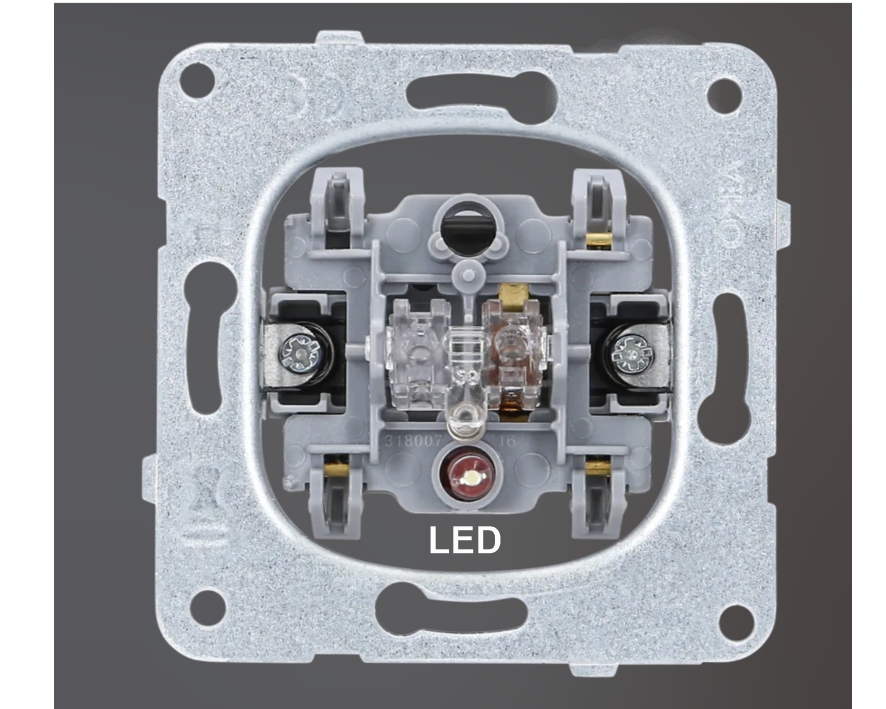

 UP Taster 2polig Schließerkontakt ( Taster )  Als Taster verwendbar z.B. in Verbindung mit Treppenhausrelais, Push-Aktoren aller Art ( Push-Dimmer z.B. ) oder auch als Klingeltaster am Wohnungseingang. Kombi-Einsatz, UP trocken, beleuchtbar, mit Befestigungskrallen mit Rückstellfeder für Spreiz- und Schraubbefestigung  Tastereinsatz in Standardausführung ohne Blenden ( Zentralabdeckung )  Solides schönes und sehr stabiles Schalterprogramm. Ideal für die Renovierung oder Neuinstallationen im Gebäude, Geschäft, Haus, Wohnung. Erfüllt alle gängigen Normen  Unterputz Taster ( Drücken halten, Taster wieder loslassen geht dann in Ausgangsstellung zurück ) Belatbarkeit je Kontakt bis 10A bis 250V AC = 2500VA Montageart senkrecht oder waagerecht Steckklemmen als Kabelklemme für den Anschluss von starren Leitern bis max 2,5qmm 2 Kontakte bzw. Pole somit An den Ausgangs- wie an den Eingangsklemme können jew. bis zu 2 Leiter angeschlossen werden Kabel- bzw. Leiterzufuhrung von hinten Metallrahmen mit Standard-Abmessungen Metallrahmen mit Ausrichtungsnasen wenn mehre Schalter oder Steckdosen miteinander kombiert werden Anschlußplan siehe weitere Bilder !  Optional erhältlich Blenden ( siehe auch im Zubehör-Register )  Zentralabdeckung ( Doppel-Wippe aus Kunststoff  MERIDIAN ) und Aussenrahmen Bst Nr 99-300-02800 = Blende 1-fach Schalterwippe ohne Symbol MERIDIAN in Reinweiss ( 50x50mm ) Bst Nr 99-300-02830 = Blende 1-fach Schalterwippe mit " LICHT - SYMBOL " ( 50x50mm ) Bst Nr 99-300-02840 = Blende 1-fach Schalterwippe mit " KLINGEL - SYMBOL " ( 50x50mm ) Bst Nr 99-300-02850 = Blende 1-fach Schalterwippe mit " TÜRÖFFNER - SYMBOL " ( 50x50mm ) Bst Nr 40-200-01125 = IP44 Dichtungskit für den Schalterinsatz in feuchten Räumen und im Freien, Aussenblenden MERIDIAN optional gibt es 1er, 2er, 3er, 4er, usw. Optional erhältliche Aussenrahmen für Schalter, Wechsler, Steckdosen usw. Bst Nr 99-300-02700 = 1-fach Aussenrahmen Bst Nr 99-300-02702 = 2-fach Aussenrahmen Bst Nr 99-300-02703 = 3-fach Aussenrahmen Bst Nr 99-300-02704 = 4-fach Aussenrahmen Bst Nr 99-300-02705 = 5-fach Aussenrahmen Bst Nr 99-300-02706 = 6-fach Aussenrahmen

Dimmerknopf mit 50x50mm Innenblende Reinweiss Karree/Meridian  Dimmerknopf mit 50x50mm Innenrahmen  für VIKO Dimmer-Art.Nr. 99-300-00590 + 99-300-00595 und auch ähnliche VIKO Universal Dimmer und LED Dimmer  Abmessungen: Blende 50x50mm Höhe 8,0mm Gesamthöhe mit Knopf = 15mm Knopf-Durchmesser: 28,5mm Für 6mm Achsen ( Dimmerachsen mit Halbschnitt siehe weitere Bilder ) Farbe: Reinweiss glänzend  geeignet für Dimmer  : Bst Nr 99-300-00590 = UP Dimmer für LED Leuchtmittel bis max 100W Bst Nr 99-300-00595 = UP Dimmer für Halogenlampen, Trafos und Energiesparlampen bis 300W  Blenden ( Aussenrahmen )  Bst Nr 99-300-02700 = 1-fach Aussenrahmen ( Meridian ) Reinweiss ( Innenfenster 50x50mm )  Bst Nr 99-300-02702 = 2-fach Aussenrahmen ( Meridian ) Reinweiss ( Innenfenster 50x50mm )  Bst Nr 99-300-02703 = 3-fach Aussenrahmen  ( Meridian ) Reinweiss ( Innenfenster 50x50mm )

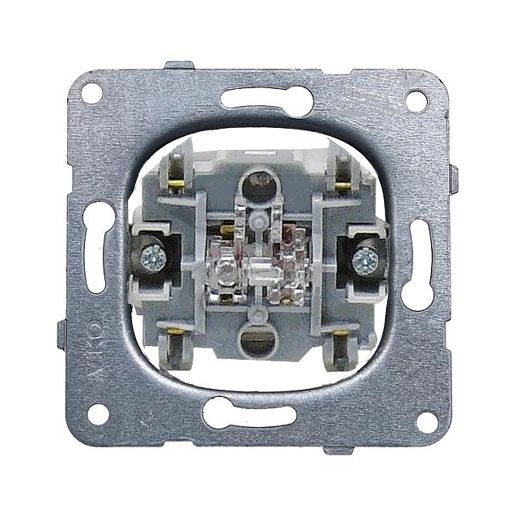

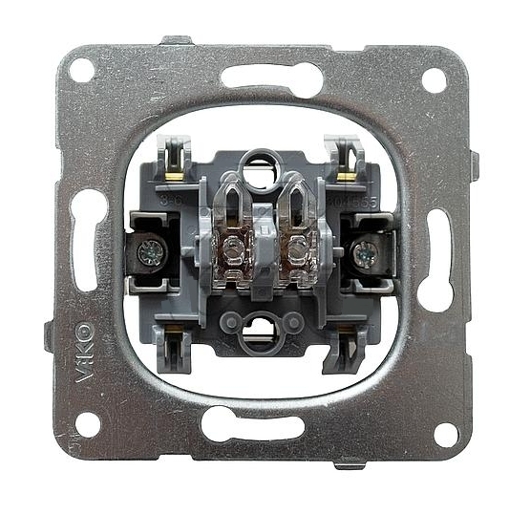

Standard Kreuzschalter ( 1 Wippe aufstecken für Lichtkreise ) Kombi-Einsatz, UP trocken, beleuchtbar, mit Befestigungskrallen mit Rückstellfeder für Spreiz- und Schraubbefestigung.   Der Unterschied vom Kreuzschalter zum Wechselschalter besteht darin, dass der Kreuzschalter nicht einen separaten Stromkreis öffnet, sondern die Polung in einem Stromkreis umkehrt. Deshalb wird der Kreuzschalter auch Polwender genannt. Er hat dem entsprechend grundsätzlich vier Anschlüsse. Kreuzschalter werden selbstredend für gekreuzte Schaltungen verwendet. Darüber hinaus hat er für den Antrieb von Elektromotoren eine gewisse Bedeutung. Mit dem Kreuzschalter lässt sich einfach die Drehrichtung vom Elektromotor ändern. Typische Anwendungen sind außer Lichtanwendungen: Antriebe von Jalousien, Garagentoren oder Zahnstangen-Antrieben etc.  Schaltereinsatz Schalter in Standardausführung ohne Zentralabdeckung  Solides schönes und sehr stabiles Schalterprogramm. Ideal für die Renovierung oder Neuinstallationen im Gebäude, Geschäft, Haus, Wohnung. Erfüllt alle gängigen Normen. Kann auch als Ein-Aus verwendet werden, ist aber primär als Kreuzschalter mit 4 Klemmen. einzusetzten.   Unterputz Kreuzschalter ( Ausgelegt Primär für 1x Wippe )   Belatbarkeit je Kontakt bis 10A bis 250V AC = 2500VA Montageart senkrecht oder waagerecht Steckklemmen als Kabelklemme für den Anschluss von starren Leitern bis max 2,5qmm 4 Kontakte bzw. Pole somit An den Klemmen ( Pfeil rein + raus ) können jeweils 2 Leiter angeschlossen werden Kabel- bzw. Leiterzufuhrung von hinten Metallrahmen mit Standard-Abmessungen  Metallrahmen mit Ausrichtungsnasen wenn mehre Schalter oder Steckdosen miteinander kombiert werden Anschlußplan siehe weitere Bilder !  Optional erhältlich Blenden ( siehe auch im Zubehör-Register )  Zentralabdeckung ( Wippe aus Kunststoff  MERIDIAN ) und Aussenrahmen Bst Nr 99-300-02800 = Blende 1-fach Schalterwippe MERIDIAN in Reinweiss ( 50x50mm ) Bst Nr 99-300-02830 = Blende 1-fach Schalterwippe mit " LICHT - SYMBOL " ( 50x50mm ) Bst Nr 40-200-01125 = IP44 Dichtungskit für den Schalterinsatz in feuchten Räumen und im Freien, Aussenblenden MERIDIAN optional gibt es 1er, 2er, 3er, 4er, usw. Optional erhältliche Aussenrahmen für Schalter, Wechsler, Steckdosen usw. Bst Nr 99-300-02700 = 1-fach Aussenrahmen Bst Nr 99-300-02702 = 2-fach Aussenrahmen Bst Nr 99-300-02703 = 3-fach Aussenrahmen Bst Nr 99-300-02704 = 4-fach Aussenrahmen Bst Nr 99-300-02705 = 5-fach Aussenrahmen Bst Nr 99-300-02706 = 6-fach Aussenrahmen

 UP Taster 3polig Schliesser-Öffner Als Taster verwendbar z.B. in Verbindung mit Treppenhausrelais, Push-Aktoren aller Art ( Push-Dimmer z.B. ) oder auch als Klingeltaster am Wohnungseingang. Kombi-Einsatz, UP trocken, beleuchtbar, mit Befestigungskrallen mit Rückstellfeder für Spreiz- und Schraubbefestigung  Tastereinsatz in Standardausführung ohne Blenden ( Zentralabdeckung )  Solides schönes und sehr stabiles Schalterprogramm. Ideal für die Renovierung oder Neuinstallationen im Gebäude, Geschäft, Haus, Wohnung. Erfüllt alle gängigen Normen  Unterputz Taster ( Drücken halten, Taster wieder loslassen geht dann in Ausgangsstellung zurück ) Belatbarkeit je Kontakt bis 10A bis 250V AC = 2500VA Montageart senkrecht oder waagerecht Steckklemmen als Kabelklemme für den Anschluss von starren Leitern bis max 2,5qmm 3 Kontakte bzw. Pole somit An den Ausgangs- wie an den Eingangsklemme können jew. bis zu 2 Leiter angeschlossen werden Kabel- bzw. Leiterzufuhrung von hinten Metallrahmen mit Standard-Abmessungen Metallrahmen mit Ausrichtungsnasen wenn mehre Schalter oder Steckdosen miteinander kombiert werden Anschlußplan siehe weitere Bilder !  Optional erhältlich Blenden ( siehe auch im Zubehör-Register )  Zentralabdeckung ( Doppel-Wippe aus Kunststoff  MERIDIAN ) und Aussenrahmen Bst Nr 99-300-02800 = Blende 1-fach Schalterwippe ohne Symbol MERIDIAN in Reinweiss ( 50x50mm ) Bst Nr 99-300-02830 = Blende 1-fach Schalterwippe mit " LICHT - SYMBOL " ( 50x50mm ) Bst Nr 99-300-02840 = Blende 1-fach Schalterwippe mit " KLINGEL - SYMBOL " ( 50x50mm ) Bst Nr 99-300-02850 = Blende 1-fach Schalterwippe mit " TÜRÖFFNER - SYMBOL " ( 50x50mm ) Bst Nr 40-200-01125 = IP44 Dichtungskit für den Schalterinsatz in feuchten Räumen und im Freien, Aussenblenden MERIDIAN optional gibt es 1er, 2er, 3er, 4er, usw. Optional erhältliche Aussenrahmen für Schalter, Wechsler, Steckdosen usw. Bst Nr 99-300-02700 = 1-fach Aussenrahmen Bst Nr 99-300-02702 = 2-fach Aussenrahmen Bst Nr 99-300-02703 = 3-fach Aussenrahmen Bst Nr 99-300-02704 = 4-fach Aussenrahmen Bst Nr 99-300-02705 = 5-fach Aussenrahmen Bst Nr 99-300-02706 = 6-fach Aussenrahmen

Standard 2fach Wechselschalter, Doppelschalter, 2-fach Lichtschalter ( 2 Wippen für 2 Lichtkreise )  Kombi-Einsatz, UP trocken, beleuchtbar, mit Befestigungskrallen mit Rückstellfeder für Spreiz- und Schraubbefestigung Schaltereinsatz Schalter in Standardausführung ohne Zentralabdeckung  Solides schönes und sehr stabiles Schalterprogramm. Ideal für die Renovierung oder Neuinstallationen im Gebäude, Geschäft, Haus, Wohnung. Erfüllt alle gängigen Normen  Unterputz Doppel-Wechselschalter( 2fach = 2x Wippen ) Belatbarkeit je Kontakt bis 10A bis 250V AC = 2500VA Montageart senkrecht oder waagerecht Steckklemmen als Kabelklemme für den Anschluss von starren Leitern bis max 2,5qmm 6 Kontakte bzw. Pole somit An den Klemmen ( Pfeil rein + raus ) können jeweils 2 Leiter angeschlossen werden Kabel- bzw. Leiterzufuhrung von hinten Metallrahmen mit Standard-Abmessungen  Metallrahmen mit Ausrichtungsnasen wenn mehre Schalter oder Steckdosen miteinander kombiert werden Anschlußplan siehe weitere Bilder !  Optional erhältlich Blenden ( siehe auch im Zubehör-Register )  Zentralabdeckung ( Doppel-Wippe aus Kunststoff  MERIDIAN ) und Aussenrahmen Bst Nr 99-300-02820 = Blende 2-fach Schalterwippe Doppel-Wippe MERIDIAN in Reinweiss ( 50x50mm ) Bst Nr 40-200-01125 = IP44 Dichtungskit für den Schalterinsatz in feuchten Räumen und im Freien, Aussenblenden MERIDIAN optional gibt es 1er, 2er, 3er, 4er, usw. Optional erhältliche Aussenrahmen für Schalter, Wechsler, Steckdosen usw. Bst Nr 99-300-02700 = 1-fach Aussenrahmen Bst Nr 99-300-02702 = 2-fach Aussenrahmen Bst Nr 99-300-02703 = 3-fach Aussenrahmen Bst Nr 99-300-02704 = 4-fach Aussenrahmen Bst Nr 99-300-02705 = 5-fach Aussenrahmen Bst Nr 99-300-02706 = 6-fach Aussenrahmen

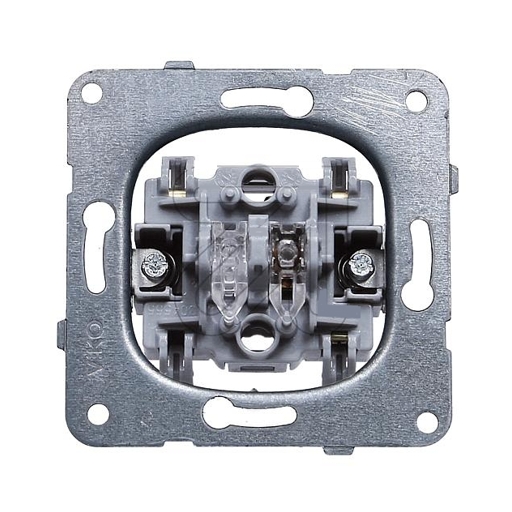

Standard Schalter als Lichtschalter Ein-Aus verwendbar oder auch als Wechselschalter. Kombi-Einsatz, UP trocken, beleuchtbar, mit Befestigungskrallen mit Rückstellfeder für Spreiz- und Schraubbefestigung Schaltereinsatz Schalter in Standardausführung ohne Zentralabdeckung  Solides schönes und sehr stabiles Schalterprogramm. Ideal für die Renovierung oder Neuinstallationen im Gebäude, Geschäft, Haus, Wohnung. Erfüllt alle gängigen Normen.  Unterputz 1-fach Wechselschalter Belatbarkeit bis 10A bis 250V AC bis 2500VA Montageart senkrecht oder waagerecht Steckklemmen als Kabelklemme für den Anschluss von starren Leitern bis max 2,5qmm 3 Kontakte bzw. Pol somit pro Steckklemme können jeweils 2 Leiter angeschlossen werden Kabel- bzw. Leiterzufuhrung von hinten Metallrahmen mit Standard-Abmessungen  Metallrahmen mit Ausrichtungsnasen wenn mehre Schalter oder Steckdosen miteinander kombiert werden Anschlußplan siehe weitere Bilder !  Optional erhältlich Blenden ( siehe auch im Zubehör-Register )  Zentralabdeckung ( Wippe aus Kunststoff  MERIDIAN ) und Aussenrahmen Bst Nr 99-300-02800 = Blende 1-fach Schalterwippe MERIDIAN in Reinweiss ( 50x50mm ) Bst Nr 99-300-02830 = Blende 1-fach Schalterwippe mit " LICHT - SYMBOL " ( 50x50mm )  Bst Nr 40-200-01125 = IP44 Dichtungskit für den Schalterinsatz in feuchten Räumen und im Freien, Aussenblenden MERIDIAN optional gibt es 1er, 2er, 3er, 4er, usw. Optional erhältliche Aussenrahmen für Schalter, Wechsler, Steckdosen usw. Bst Nr 99-300-02700 = 1-fach Aussenrahmen Bst Nr 99-300-02702 = 2-fach Aussenrahmen Bst Nr 99-300-02703 = 3-fach Aussenrahmen Bst Nr 99-300-02704 = 4-fach Aussenrahmen Bst Nr 99-300-02705 = 5-fach Aussenrahmen Bst Nr 99-300-02706 = 6-fach Aussenrahmen

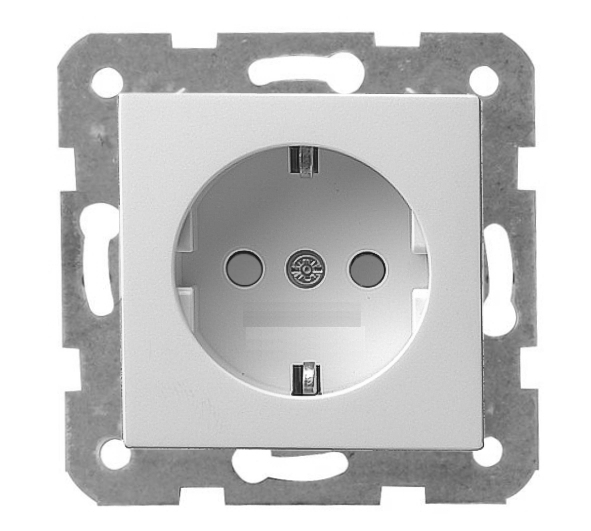

Steckdose in Standardausführung mit Zentralabdeckung 50x50mm und Kinderschutzlamellen  Solides schönes und sehr stabiles Schalterprogramm. Ideal für die Renovierung oder Neuinstallationen im Gebäude, Geschäft, Haus, Wohnung. Erfüllt alle gängigen Normen Unterputz Steckdose 16A bis 250V AC mit Kinderschutz mit Befestigungskrallen mit Rückstellfeder für Spreiz- und Schraubbefestigung,  Montageart senkrecht oder waagerecht Steckklemmen als Verbindungsklemme für den Anschluss von starren Leitern bis 2,5qmm  Pro Steckklemme können jeweils 2 Leiter angeschlossen werden  Inkl. Zentralabdeckung ( Innere Blende ) 50x50mm  Farbe: Reinweiss Serie MERIDIAN Aussenblenden optional gibt es 1er, 2er, 3er, 4er, usw.  Optional erhältlich Blenden, Aussenrahmen, Schalter, Wechsler usw. ( siehe im Zubehör-Register ) Bst Nr 99-300-02700 = 1-fach Aussenrahmen   Bst Nr 99-300-02702 = 2-fach Aussenrahmen  Bst Nr 99-300-02703 = 3-fach Aussenrahmen  Bst Nr 99-300-02704 = 4-fach Aussenrahmen Bst Nr 99-300-02705 = 5-fach Aussenrahmen Bst Nr 99-300-02706 = 6-fach Aussenrahmen

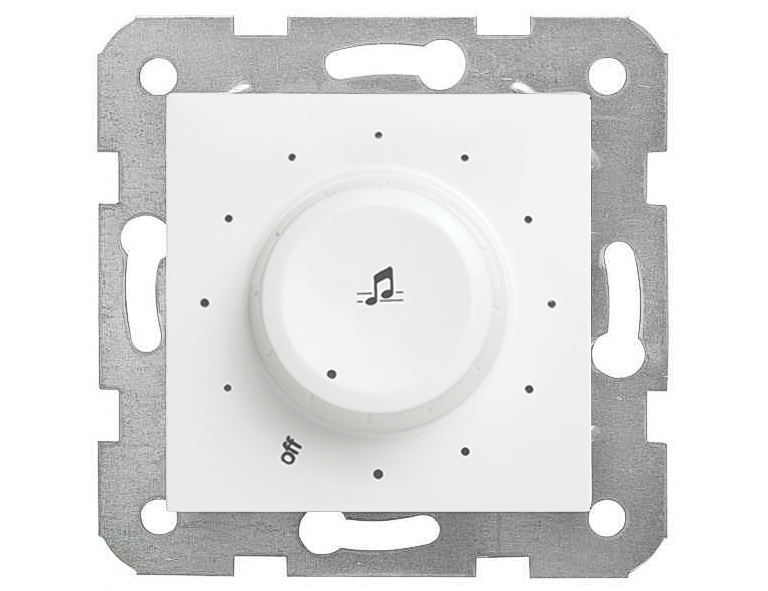

Mono Lautstärkeregler bzw. Lautstärkesteller in solider hochwertiger Ausführung  Ideal für den Einbau in Gipskartonplatten, Metall- und Holztafeln, Schränke, Möbel, Gehäuse, Terminals oder auch Unterputzeinbau usw.  Verwendbar um Lautsprecher aller Art wie z.B. Wand- und Deckenlautsprecher, Boxen etc. individuell im Raum zu regeln Vom Verstärkereingang: 4-8-Ohm Mono  Lautsprecherausgang: 4-Ohm oder 8-Ohm oder 16-Ohm Lautsprecher aller Art    Es können am Ausgang angeschlossen werden 1x4ohm oder 2x 8ohm oder 4x 16ohm Lautsprecher Nennbelastbarkeit  des Reglers bis 25Wrms ( 50Watt max)      Es können z.B. auch Lautsprecher mit 100W angeschlossen werden das macht nichts aus     Nur die aufgedrehte Leistung vom Verstärker aus sollte die 50Watt Marke nicht überschreiten  Abschwächung in elf Stufen (0 bis 11, Stufe 0 ist AUS) Frontplatte und Knopf Kunststoff  Blende: Weisser Kunststoff Meridian reinweiß  Knopf und Blende abnehmbar Anschluss über Schraubklemmen für Kabel bis 1,5qmm Unterputz Mono Lautsprecherregler. Ideal für Büro, Bad, Küche usw. denn es können auch 2x 8ohm Lautsprecher angeschlossen werden passend zu div Schalterprogrammen da Innenblende 50x50mm hat  Mono Lautsprecherregler für den Einsatz mit Lautsprechern aller Art. Für Impedanzen geeignet 4-ohm, 8-ohm, 16-ohm ( Auto Range 3-1200 Ohm ) Solider Übertrager-Technik. Anschlusplan des Reglers siehe weitere Bilder Lautsprecher-Regler ( Volume ) mit Drehknopf Stufenregler OFF (AUS) und 11--Stufen Bedienknopfdurchmesser 30mm Knopfhöhe: 11mm Zentralplatte 50x50mm eckige Bauform ( Höhe der Blende 6mm ) Schalterprogramm: Meridian Farbe: reinweiß = RAL 9010 Halogenfrei Montageart: Unterputz Metall-Trägerrrahmen 71x71mm mit Spreiszkrallen Zentralplatte und Knopf abnehmbar ( unter dem Knopf 6mm Achse mit Mutter die die Blende hält )  Befestigung: Spreizkrallen ( Links + Rechts ) Bautiefe Rückseite: 36mm ( Korpus: 48x46mm T: 36mm ) 2 Schraubklemmen auf der Rückseite ( + Input / + Output ) ( Masse Minus wird extern verklemmt ) Schraubklemme für Kabelquerschnitte bis 1,5qmm Technische Daten: Verstärkereingang und 4-8 Ohm Lautsprecherausgang. Nennbelastbarkeit 25Wrms (50Watt max) Abschwächung in elf Stufen (0 bis -30dB, Stufe 0 ist AUS). Frequenzbereich: 20...20.000Hz. Frontplatte und Knopf aus schneeweißem Kunststoff. Knopf und Blende nicht abnehmbar. Anschluss über Schraubklemmen für Kabel bis 1,5qmm  Montage: Passend für die üblichen 60/70er Schalterdosen diverser Hersteller ( Schwarze, Graue, Orange Serien ) Optional erhältlich ( je nach Einbauart ) siehe unten im Zubehör Register  Bst Nr.: 99-300-02700 =  1-fach Blende Aussenrahmen Meridian Reinweiß Bst Nr.: 99-300-02702 =  2-fach Blende Aussenrahmen Meridian Reinweiß Bst Nr.: 99-300-02703 =  3-fach Blende Aussenrahmen Meridian Reinweiß Bst Nr.: 99-300-02704 =  4-fach Blende Aussenrahmen Meridian Reinweiß Bst Nr.: 99-300-02705 =  5-fach Blende Aussenrahmen Meridian Reinweiß Bst Nr.: 99-300-02706 =  6-fach Blende Aussenrahmen Meridian Reinweiß

Universal Dimmer  für 230V LED Lampen oder 220V  Halogenlampen beide Dimmarten werden unterstützt !  3-Modi Phasenanschnitt, Phasenabschnitt, Automatische Lasterkennung  UP=Unterputzvariante Blende: ohne optional je nach Blenden-Programm siehe unten  Automatischer Universal-Dimmereinsatz mit automatischer Lasterkennung ( Phasenan-/Phasenabschnitt )  kompatibel zu 99% aller dimmbaren Leuchtmittel und Elektr. Netzteilen Für dimmabere LED Netzteile auch sehr gut geeignet   LED-Lampen 3-225W und oder Energiespar-, Glüh- und Halogenlampen 3-250W Betrieb mit Automatische Erkennung also Phasenabschnitt oder Phasenanschnitt mit Soft-Start-Funktion zur Schonung der Leuchtmittel, feine Rastung mit 36 Stufen Mindesthelligkeit individuell einstellbar über Mini-Poti in der Basis  Achse für Knopf Metallwelle Ø 4mm, mit Steckadapter zur Erweiterung auf Wellen Ø 6mm Kabel-Schraubanschluss 1-2,5qmm Thermoschutz integriert zur Montage in Unterputz-Schalterdosen integrierbar in fast alle gängigen Marken-Schalterprogramme Eingangs-Nennspannung       230Vac Ausgangs-Nennspannung  0-230Vac Abmessungen 71x71mm Einbau-Tiefe nur 25mm Optional erhältlich ( Blenden , Knöpfe ) : Je nach Schalterprogramm gibt es verschiedene Drehknöpfe und Standard Blenden die fast immer passen z.B.  von div  Schalterprogrammen z.B. von VIKO, JUNG, GIRA, BuschJäger, Merten, Klein, usw.  Wir können folgende Universal-Knopf u. Blenden z.B. anbieten, im Prinzip passen fast alle von auch von anderen Herstellern Optional erhältlich hierzu passend ( siehe auch im Zubehör Register ):  ------------ GIRA ---------- Bst NR 99-300-00703 = KNOPF REINWEISS mit Zentral Platte Bst NR 99-300-00702 = 1-fach Aussenblende Reinweiss  Bst NR 99-300-00770 = 2-fach Aussenblende Reinweiss  Bst NR 99-300-00773 = 3-fach Aussenblende Reinweiss oder ----------- JUNG ------------ Bst NR 99-300-03040 = KNOPF REEINWEISS Glänzend mit Zentral Platte Bst NR 39-875-00598 = 1-fach Aussenblende Reinweiss Bst NR 39-875-00440 = 2-fach Aussenblende Reinweiss Bst NR 39-875-00442 = 3-fach Aussenblende Reinweiss oder  ------------ KLEIN ---------- Bst NR 99-300-03010 = KOPF REINWEISS Matt mit Zentral Platte Bst NR 99-300-03000 = 1-fach Aussenblende Reinweiss  oder ------------ BuschJäger = BJ ---------- Bst Nr . 99-300-00601 = BJ Knopf 2115 ------------- Reflex SI glänzend rundlich  Bst Nr . 99-300-00602 = BJ 1-fach Aussenblende --- Reflex SI   80x80mm  Bst Nr . 99-300-00603 = BJ 2-fach Aussenblende --- Reflex SI 152x80mm  oder Bst Nr . 99-300-00615 = BuschJäger Knopf 2115 ------------- Balance SI glänzend eckig  Bst Nr . 99-300-00780 = BuschJäger 1-fach Aussenblende --- Balance SI glänzend eckig 80x80mm  Bst Nr . 99-300-00782 = BuschJäger 2-fach Aussenblende --- Balance SI glänzend eckig 152x80mm  oder  ------------ VIKO ------------ Bst Nr 99-300-03030 = KNOPF Dimmerknopf mit 50x50mm Innenblende Reinweiss Bst Nr 99-300-02700 = 1-fach Aussenrahmen ( Meridian ) Reinweiss  Bst Nr 99-300-02702 = 2-fach Aussenrahmen ( Meridian ) Reinweiss Bst Nr 99-300-02703 = 3-fach Aussenrahmen ( Meridian ) Reinweiss

LED Dimmer Universal Dreh-Dimmer für 230V LED Lampen und Leuchtmittel (Voraussetzung LED Leuchtmittel muss dimmbar sein) UP=Unterputzvariante Blende: ohne optional je nach Blenden-Programm siehe unten  Drehdimmer mit Druck-Aus Funktion integrierter Druckfolge-Wechselschalter ( fals benötigt + bereits integriert ) siehe auch weitere Bilder  Soft-Rastung und mit Phasenanschnitt. Für dimmbare Retrofit-LED-Leuchtmittel (LED) Optimiert für das Dimmen von Retrofit-LED-Leuchtmitteln aller Art Für dimmbare Retrofit-LED-Leuchtmittel (z.B. LEDi u.a. Hersteller) an konventionellen oder elektronischen (LC) Transformatoren. Für Glühlampen, 230V Halogenglühlampen, Niedervolt-Halogenlampen mit konventionellen oder elektronischen (LC) Transformatoren und  dimmbare Halogen-Energiesparlampen. Mischlastbertrieb LED und herkömmliche Leuchtmittel möglich Kurzschlussfest und überlastsicher (elektronische Sicherung) Mit einstellbarer Minimalhelligkeit Lieferung ohne Zentralscheibe (Optional erhältlich je nach Schalterprogramm) Zusammenstellung reines Basiselement ohne Knopf Bedienungsart       Dreh-/Druckknopf Montageart       Unterputz Geeignet für Schutzart (IP)       IP20 Nennleistung       6...100VA Eingangs-Nennspannung       230Vac Ausgangs-Nennspannung  0-230Vac Frequenz       50...60Hz Optional erhältlich ( Blenden , Knöpfe ) : Optional erhältlich ( Orginal VIKO ) hierzu passend ( siehe auch im Zubehör Register ):  Bst Nr 99-300-03030 = Dimmerknopf mit 50x50mm Innenblende ( Reinweiss  eckig )  Bst Nr 99-300-02700 = 1-fach Aussenrahmen ( Meridian ) Reinweiss ( Innenfenster 50x50mm ) Bst Nr 99-300-02730 = Aufputzrahmen ( Meridian ) Reinweiss Bst Nr 99-300-02702 = 2-fach Aussenrahmen ( Meridian ) Reinweiss ( Innenfenster 50x50mm )  Bst Nr 99-300-02703 = 3-fach Aussenrahmen  ( Meridian ) Reinweiss ( Innenfenster 50x50mm ) Bst Nr 99-300-02704 = 4-fach Aussenrahmen  ( Meridian ) Reinweiss ( Innenfenster 50x50mm )  Diesen UP Dimmer gibt es in 2 verschiedenen Ausführungen ( siehe auch Register " Ähnliche Artikel " :  Bst Nr 99-300-00590 = UP Dimmer für LED Leuchtmittel bis max 100W Bst Nr 99-300-00595 = UP Dimmer für Halogenlampen, Trafos und Energiesparlampen bis 300W
