230V Zeitschaltuhr LAN Netzwerk Einbauuhr 4x10A Uhr Hutschiene Zeitrelais APP Schaltuhr

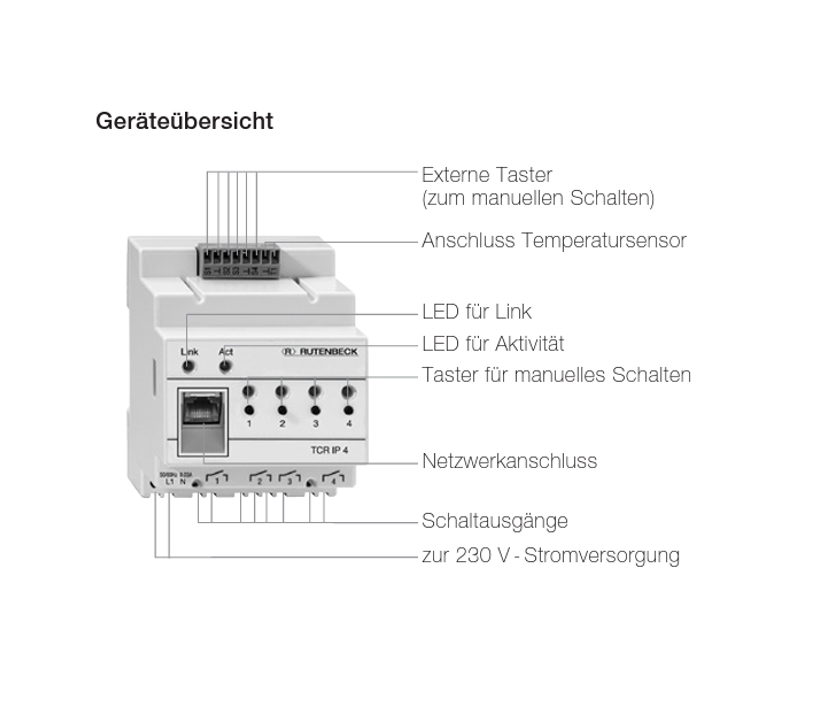

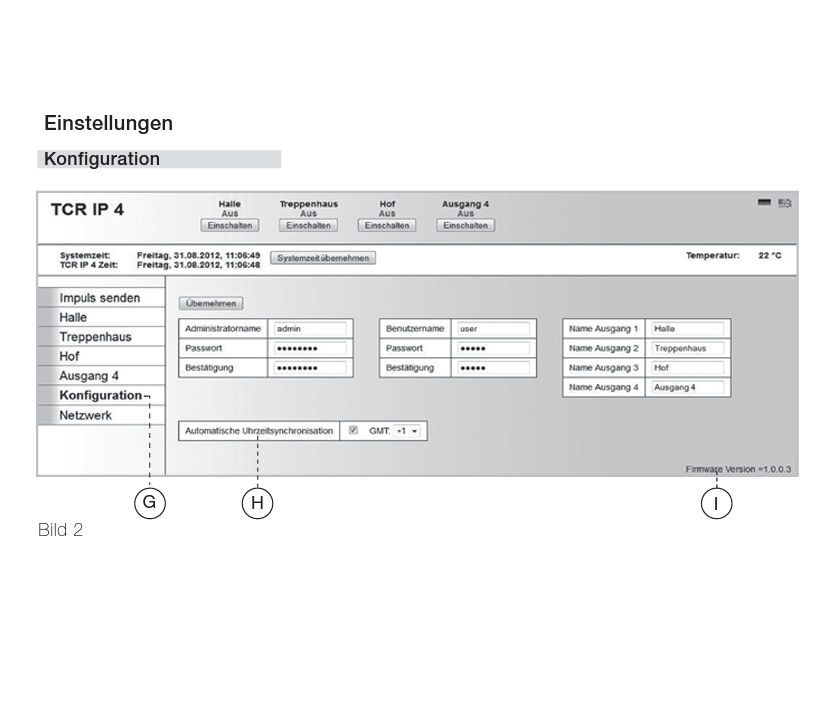

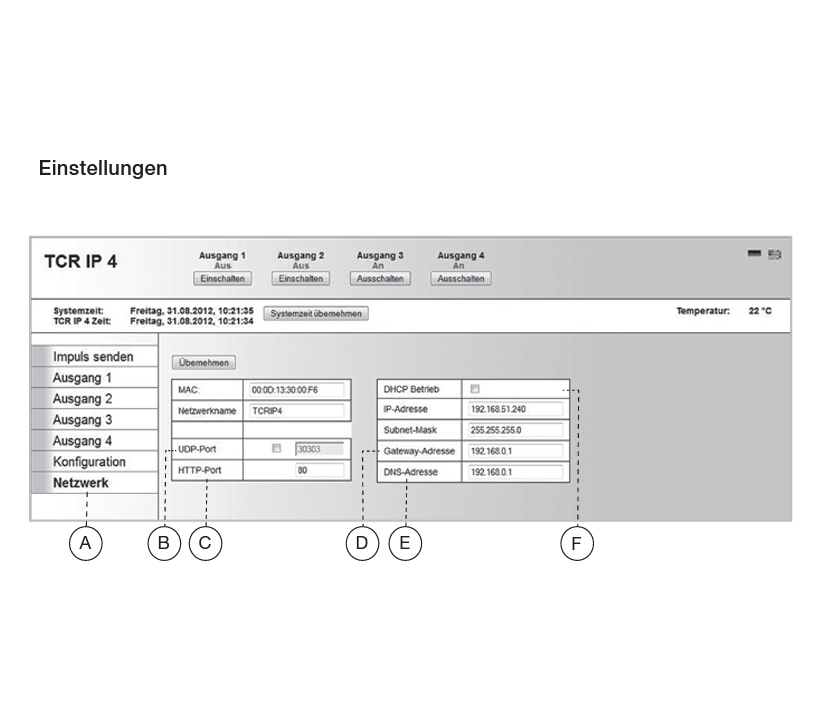

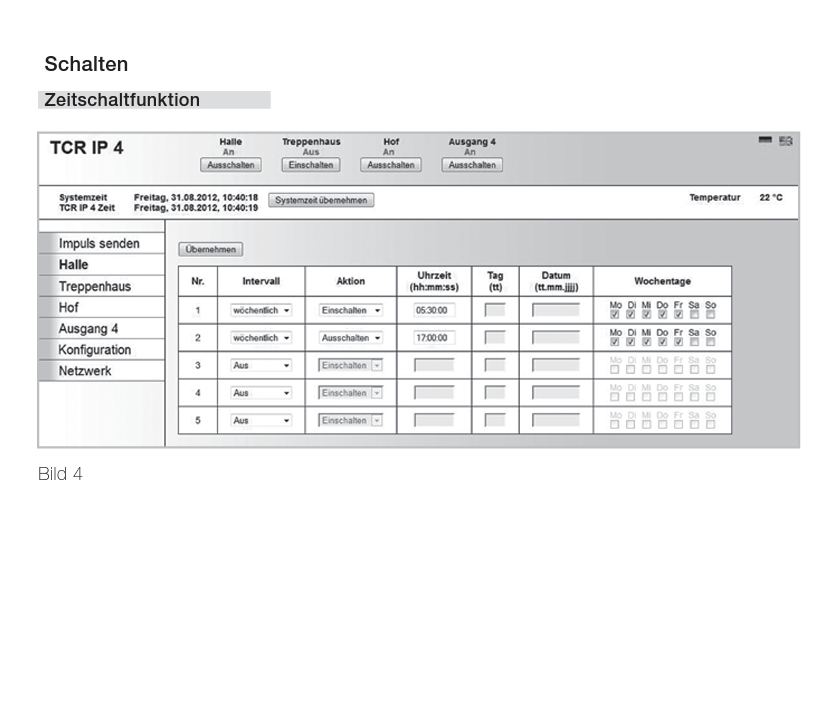

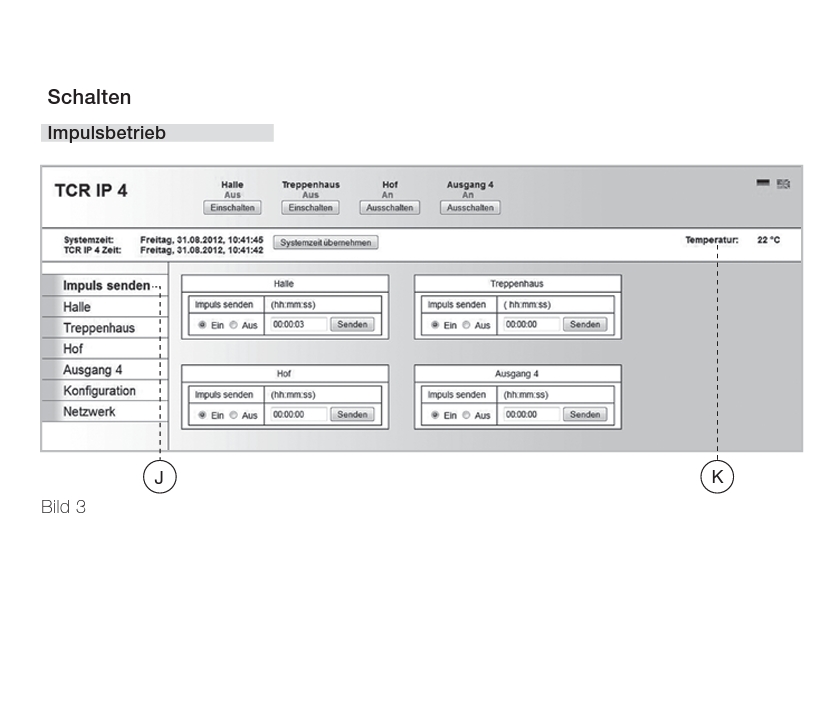

Digitale Zeitschaltuhr LAN IP Netzwerk Zeitschaltuhr zum verbauen in Schaltschrank, Sicherungskasten  Für SmartHome sowie automatische Schaltung / Steuerung von z.B. Treppenhaus, Treppenlicht, Gartenbeleuchtung, Hausbeleuchtung, Garagen- oder Hof Licht, jegliche Beleuchtung für Wege, Höfe und Zufahrten. Diese Wochenzeitschaltuhr ist für den Einbau in Schalttafeln (Hutschienen-Montage) Kurzdaten:   Digitale Zeitschaltuhr zum verbauen in Schaltschrank, Sicherungskasten ....  Digitales Fernschaltgerät steuerbar über Netzwerk ( LAN oder WiFi ( WLAN ) oder Bluetooth  Digitale Präzision im Schaltschrank  Einstellung der digitalen funktionen und Zeitschaltuhr über ihren Browser also Computer ... Notebook... Laptop usw. oder per APP ( Smarthone )  zum Einbau auf Hutschiene ( 3TE DIN Rail Schiene ca. 55mm ) Gangreserve bei Stromausfall eingebaut + LAN RJ45 IP-Schaltaktor, Ethernet RJ45 Schaltung über ein TCP/IP-Netzwerk + WLAN-Protokoll 802.11 b/g/n + WLAN Funkfrequenz 2412 - 2472 ?Hz; (Max. 2495 MHz) + WLAN-Reichweite bis zu 30 m in geschlossenen Räumen und 50 m im Freien (abhängig von den örtlichen Gegebenheiten) + Bluetooth Ja v.4.2 / Bluetooth-Modulation: GFSK, ƒÎ/4-DQPSK, 8-DPSK / Bluetooth-Frequenz TX/RX - 2402 - 2480MHz 3 Schaltausgänge potentalfrei je 16A 250VAC ON-OFF Relais Schliesserkontakt Nennbetriebsspannung: 230VAC typisch ( Range 100-240VAC 50-60Hz )  Abmessungen: 96x53x59 mm Leistungsaufnahme: 3W typisch FUNKTIONEN Smarthome fähig           Ja  Gerätetemperaturschutz Ja HTTP/HTTPS-Webhooks Ja Cloud fähig ( Shelly )    Ja  Benutzerdefinierte Skripte (mJs) Ja Intelligentes Ein/Aus         Ja Lokale und Fernsteuerung Ja Sonnenaufgang/Sonnenuntergang Ja Wöchentlicher Zeitplan      Ja UL-gelistete Option Nein Überlastschutz       Nein Leistungsmessung Nein Rollladenbetrieb    Nein Umgebungstemperatur -20 °C bis +40 °C Professionelles 3-Kanal-Smart-Relais Mit WLAN-, LAN- und Bluetooth-Verbindung, geeignet für Haus- und Gebäudeautomation mit Fernsteuerung. Montage auf DIN-Schiene in einer typischen Unterverteilung  Verbesserte Sicherheitsfunktionen und Kompatibilität mit den meisten gängigen Hausautomatisierungsplattformen. Volle Kompatibilität :    Shelly-Geräte sind mit Alexa, Google Home, Android und iOS kompatibel.     Zusammen mit dem Sprachassistenten können Sie Shelly-Geräte mit Ihrer Stimme steuern! LAN-, WLAN- und Bluetooth-Verbindung 3 Ausgänge, je 16 Ampere. Maximale Gesamtleistung des Geräts von 48 Ampere Potentialfreier Kontakt ( On-OFF ) Schliesserkonakt  Auf DIN-Schiene montierbar z.B. auch für 3-Phasen-Steuerung WARUM SHELLY PRO 3 Smart-Home-Lösung für neue Wohn- und Geschäftsgebäude Shelly Pro 3 ist ein dreiphasiges 3-Kanal-Relais, das bis zu 48 A für professionelle Beleuchtungs- und Geräteautomatisierung für den privaten oder gewerblichen Gebrauch unterstützt. Es ist mit potentialfreien Ausgängen (Trockenkontakten) ausgestattet, die eine hohe Flexibilität bei Spannungsunterstützung und Anwendungen bieten. Verschiedene Arten von Aktionen, Szenarien und Zeitplänen können festgelegt werden, um deine Umgebung mit deinen täglichen Aktivitäten oder Geschäftsanforderungen zu synchronisieren. Darüber hinaus verfügt Shelly Pro 3 über Skriptfunktionen für benutzerdefinierte Automatisierungsszenarien basierend auf externen Daten oder verschiedenen Ereignissen. Shelly Pro-Serie Die Shelly Pro-Serie wurde mit Temperatur-, Überlastungs- und Überspannungslastschutz erweitert und ist für die Installation im Sicherungskasten (DIN) konzipiert. Die Shelly Pro-Serie ermöglicht eine vollständige intelligente Automatisierung ohne zusätzliche Drähte oder Verkabelung und eignet sich perfekt für Wohnungen, Büros, Geschäfte, Geschäfts- und Produktionsstätten sowie Neubauten. EIGENSCHAFTEN LAN-, WLAN- und Bluetooth-Konnektivität LAN-Verbindung für hohe Sicherheit und Zuverlässigkeit. Gleichzeitige WLAN- und LAN-Nutzung als Backup bei Bedarf. Verwende eine breite Palette von Ausgangsspannungspegeln. Unterstützt auch niedrige Spannungen  Nieder- und Hochspannungsunterstützung 12V....24V....230V Verwende es, um eine Vielzahl von Wechselstromgeräten und -vorrichtungen zu steuern Verbesserte Sicherheitsfunktionen und TLS 1.2-Unterstützung, die eine breite Palette sicherer Cloud-verbundener und lokaler Integrationen ermöglichen. Endlose Anwendungsmöglichkeiten KONTROLLE DER RAUMTEMPERATUR IN GEMEINSCHAFTSBEREICHEN LICHTAUTOMATISIERUNG VON GEMEINSCHAFTSRÄUMEN KONNEKTIVITÄT Wi-Fi = Arbeitet in einem 2,4-GHz-Wi-Fi-Netzwerk und unterstützt die Optionen Access Point (AP) und Client Mode (CM). Bluetooth = Füge jetzt Geräte schnell und einfach über eine Bluetooth-Verbindung mit der Shelly Cloud App hinzu LAN = LAN-Verbindung für hohe Sicherheit und Zuverlässigkeit. Gleichzeitige WLAN- und LAN-Nutzung, bei Bedarf als Backup SICHERHEIT Überhitzungsschutz Überlastungsschutz (PM-Geräte) Überspannungsschutz (PM-Geräte) Schwer entflammbar (V-0) MERKMALE HTTP/HTTPS-Webhooks Sonnenaufgang-/-untergang-Aktionen mit Offsets Wochenplanung Benutzerdefinierte Skripte (mJs) Gruppierung Szenarien EIGENSCHAFTEN DER PRO-SERIE HTTP/HTTPS-Webhooks für eine schnelle Verbindung Die Shelly Pro-Reihe ist mit HTTP/HTTPs-Webhooks erweitert und kann sich problemlos mit anderen kompatiblen Geräten oder Automatisierungssystemen von Drittanbietern verbinden, diese benachrichtigen oder steuern. Intelligente Aktionen, die dem Sonnenaufgang/Sonnenuntergang folgen Die Shelly Pro-Serie kann den Strom je nach Sonnenuntergangs-/Sonnenaufgangsstunde ein- und ausschalten, was eine dynamische Steuerung der elektrischen Ausrüstung je nach Jahreszeit ermöglicht. Automatisierung mit Wochenplanung Mit der Shelly Pro-Serie kannst du bis zu 20 Aktionen basierend auf deinem Tages- oder Wochenplan einrichten, ohne dass ein externer Hub oder Server erforderlich ist. Skripterstellung für benutzerdefinierte Automatisierung Die Shelly Pro-Serie unterstützt mjS-Skripting vollständig, sodass du deine eigenen Merkmale und Funktionen erstellen kannst. Ähnliche Produkte die über Netzwerk geschaltet werden können sind folgende Artikel-Nr :  Art-Nr 99-100-05000 = LAN-Steckdose PDU Kaltgeräte  Art-Nr 99-100-06210 = LAN-Zeitschaltuhr 4-Kanal über Browser oder APP  Art-Nr 99-100-06220 = LAN-Zeitschaltuhr 3-Kanal über Browser

Programmierbare Zeitschaltuhr Hutschiene DIN-RAIL ( Theben-KIT ) mit DCF-77 Antenne ( Atomgenau ) und Windows Software 3-teiliger KIT ( ohne Kabel ) bestehend aus :  1x Art Nr 99-100-00420 = Jahreschaltuhr = Zeitschaltuhr 230V Hutschiene Digital Theben Jahresschaltuhr ( frei programmierbar )  RC = Zeitsynchronisation durch Anschluss einer optionalen externen DCF-oder GPS-Antenne (bei GPS zusätzlich Positionsbestimmung für Astro-Programm), Zeitschaltfunktion+ 1 Standardprogramm P0 (Wochenprogramm mit Schaltzeiten, Impuls- und Zykluszeiten ) 800-Speicherplätze ! + 16 Sonderprogramme bestehend aus:    14 Sonderprogrammen P1–P14 (Wochenprogramme mit Schaltzeiten, Impuls- und Zykluszeiten)         mit verschiedenen einstellbaren Datumsbereichen (fixer Datumsbereich, Datum anhängig von Ostern etc.)         mit Sonderprogramm P15 (Dauer Ein) und Sonderprogramm P16 (Dauer Aus) (mit einstellbaren Datumsbereichen) Jahres- und Astro-Programm Textorientierte Bedienerführung im Display, 800 Speicherplätze Schnittstelle für OBELISK top2 Speicherkarte (PC-Programmierung), OBELISK Speicherkarte im Lieferumfang 6 Jahre Gangreserve (Lithium-Batterie), Automatische Sommer-/Winterzeitumschaltung, Ganggenauigkeit bei 25 °C ≤ +/- 0,5 s/Tag (Quarz) oder DCF77/GPS   EIN-AUS Schaltzeiten, Impulsprogramm oder Zyklusprogramm ( z.B. auch für Pausengong Zyklus Wochenprogramm ) Kürzeste Schaltzeit 1 Sekunde Ganggenauigkeit bei 25 °C +/- 0,5 s/Tag (Quarz) oder 100%tig genau über DCF77-Empfänger Zeitbasis Quarz oder DCF77/GPSUmfangreiche Jahresuhrfunktionen, Astronomische Schaltfunktion (automatische Berechnung der Sonnenauf- und Untergangszeiten für das ganze Jahr), Astro-Offset, Astro-Impuls, Schaltungsvorwahl, Dauerschaltung EIN/AUS, Ablauf-Timer, Integrierter Betriebsstundenzähler, 4 externe Taster-/Schaltereingänge (ein Eingang für jeden Kanal), Ferienprogramm, 2 Zufallsprogramme, Displaybeleuchtung (abschaltbar), PIN-Codierung, Nulldurchgangschaltung, DuoFix Federsteckklemmen für jeweils 2 Leiter, Potenzialfreier Schaltkontakt Wechsler der Relaiskontakte JaSchutzart (IP) IP20 Kontakt für Lasten oder Ansteuerung 1 Wechsler 16A/250VAC und 1 Wechsler 10A/250VAC Versorgungsspannung 230VAC typisch ( 110-230V AC 50..60 Hz ) Stromverbrauch nur 2,6W ( Stnd by 0,5W )  Klarsichtabdeckung plombierbar Abmessungen: Breite 72 mm / Höhe 86 mm / Tiefe 60 mm Reiheneinbaugehäuse, Breite 72 mm 1x Art Nr 99-100-00421 = DCF Antenne passend zu Jahresschaltuhr Antenne für DCF 77 Funksignal, max. 5 Geräte anschließbar, Gehäuse für Wandmontage IP 54  Zeitsynchronisation mit DCF-Antenne für top2-Geräte  Um einen guten Empfang zu erzielen, sollte die Antenne nicht im Keller oder in der Verteilung montiert werden Der Anschluss erfolgt durch eine separate 2-adrige, nicht abgeschirmte Stromleitung (max. 100 m), an die bis zu 5 Theben Geräte anschließbar sind Verpolung, Kurzschluss und Unterbrechung der Antennenleitung werden jeweils optisch angezeig 1x Art Nr 99-100-00422 = Zeitschaltuhr Zubehör zu Theben - PC-Programmierset Obelisk PC Programmierset OBELISK top2/3, Zur komfortablen Programmierung der Schaltzeiten unter WINDOWS per drag and drop, Zeitprogramm kann ausgedruckt werden, Programm-Speicherkarte kann am PC an einer Schnittstelle eingelesen und anschließend in die Schaltuhr gesteckt und eingelesen werden. Sonderprogramm durch steckbare Speicherkarte möglich. Programmkopien für weitere Schaltuhren sind möglich, Set besteht aus Speicherkarte und Steckadapter mit USB-Anschlusskabel(2m) PC Programmierset OBELISK top2. Zur komfortablen Programmierung der Schaltzeiten unter WINDOWS per drag and drop. Zeitprogramm kann ausgedruckt werden. Programm - Speicherkarte kann am PC an einer Schnittstelle eingelesen und anschließend in die Schaltuhr gesteckt und eingelesen werden. Sonderprogramm durch steckbare Speicherkarte möglich. Programmkopien für weitere Schaltuhren sind möglich. Für Windows-Systeme Set besteht aus Speicherkarte, Steckadapter mit USB- Anschlusskabel (2m) und Software-CD.

Analoge Schaltuhr Zeitschaltuhr zum verbauen in Schaltschrank, Sicherungskasten   Analogschaltuhr QSU Tagesschaltscheibe, mit Handschalter Ein und unverlierbare Schaltreiter, kürzeste Schaltzeit 15-Minuten, mit Gangreserve von 100-Stunden bei Stromausfall, Quarz, 1-Kanal-Schalter EIN-AUS    Schaltuhr für den Einbau im Schaltschrank, Hausverteilung, Sicherungsschrank usw.  zum Einbau auf Hutschiene (DIN Rail Schiene) Verwendungszweck Wohnhäuser / Dienstleistungssektor / Industrie usw.  Tagesschaltscheibe Anzeigen Schaltscheibe (mit Reitern) mit Handschalter Ein und unverlierbare Schaltreiter kürzeste Schaltzeit 15 Minuten mit Gangreserve bis 100 Stunden bei Stromausfall Interner Batterietyp wiederaufladbare NiMH Akku  Ganggenauigkeit +/- 1s/Tag Quarzgesteuert 1 Kanal Schaltrelais  Staubschutzkappe Betriebsspannung: 220-240VAC 50Hz Belastbarkeit Relais 230VAC 16A Schaltleistung: max 3500W 16A  Max. Schaltleistung resistive Belastung 3500W Lampen, Boiler...  induktive Belastung (cosɸ>= 0.6) 1000VA zb. Motoren  Potentialfreier Schaltkontakt  umschaltbar auf Dauerbetrieb interne Pufferung für Stromausfall Max. Querschnitt der Kabel an den Klemmen 4qmm Schutzart IP20-IP30 (Wandmontage mit Klemmenabdeckungen) und IP40 (Schalttafeleinbau, Verteilereinbau) Ausgang Anschlussklemmen mit unverlierbarer Schraube Schutzklasse II Betriebstemperatur   -10°C ... +50°C Platzbedarf 1TE = 1 Teilungseinheiten Abmessungen: Breite 17,5mm wie ein Sicherungsautomat / Länge 90mm ( siehe auch Zeichnung weitere Bilder )

IP LAN Steckdose ( PDU = Power Distribution Unit bzw. PCU Power Control Unit ) Eine Auftisch-Gerät für zwei schaltbare Steckdosen, welche sich per Webinterface ( Brwoser ) oder SNMP bedienen lässt. Es können beide Ausgänge einzeln per Fernzugang geschaltet werden, Ein-Aus oder auch über eine integrierte Zeitfunktion steuern. Aufgrund der kleinen Abmessungen eignet sich das Gerät besonders für den PC und Serveranlagen, Kommunikationstechnik, Home und Office Bereich, Audiverstärker, Sicherheitstechnik, Kameratechnik, Schaltanlagen aller Art. Funktionen ( siehe auch weitere Bilder ): Zeitfunktion Control-Schedule  Ja      Outlet: Auswahl des einzustellenden Ausgangs     Every: Auswahl des Tages oder „jeden Tag“     Date: Eingabe Datum und Uhrzeit     Action: Auswahl des Befehls Control Outlet ON-OFF ........ Ausgang Ein-Aus je nach belieben Control – Ping Action  ( Ping IP adress )      Die PDU pingt die gewählte IP-Adresse jede Minute 1x an.     Bleibt die Rückmeldung 10x aus, startet die ausgewählte Aktion automatisch Configuration – PDU     Benennung der Ausgänge und Einstellen der Verzögerungszeit     ON: Einstellen der Verzögerungszeit beim Einschalten je Ausgang     OFF: Einstellen der Verzögerungszeit beim Ausschalten je Ausgang     Beachten Sie: Die max. Verzögerungszeit ist 255 Sek. Configuration - User ( Ändern der ID und des Passwortes )  Configuration - Network ( Ändern IP Adressen ........ )  Configuration - Mail     Bei Erreichen der voreingestellten Grenzwerte kann die PDU eine Email an eine voreingestellte Emailadresse senden. Configuration -SNMP   Bei Erreichen der voreingestellten Grenzwerte kann die PDU eine SNMP Nachricht an eine voreingestellte IP-Adresse verschicken. Configuration - SSL  ( Einstellen der SSL Verschlüsselung )  Configuration - Time  ( Internet Time Setting: Einstellung des Zeitservers oder Manuelle Eingabe )  Technische Daten: Anschlüsse 1 x 230V Stromeingang (C14 = Kaltgerätestecker 16A ) 2 x 230V Stromausgang (C13 = Kaltgerätebuchse 10A ) 1 x LAN RJ45 LAN Anschluss 10 Mbit/s 10baseT Ethernet (RJ45)       Webinterface HTTP, HTTPS, SNMP, DHCP, UDP, Mail Einstellbare Alarmfunktion: Alarmfunktion  1 x akustisch Statusanzeigen: LED / LED Display / Strom / Netzwerkaktivität Material 1.2mm Stahl Abmessungen 40 x 120 x 100mm LED Statusanzeigen LED Outlet 1 (Grün): Ausgang 1 ist eingeschaltet LED Outlet 2 (Grün): Ausgang 2 ist eingeschaltet Power (Rot): Betriebsanzeige Signal (Gelb): Leuchtet nach Betätigung des Reset Knopfes Lieferumfang: 1x LAN Steckdose 2m Anschlusskabel C13 C14 PDU Utility, deutsche und englische Version Handbücher auf CD  Ähnliche Produkte die über Netzwerk geschaltet werden können sind folgende Artikel-Nr :  Art-Nr 99-100-05000 = LAN-Steckdose PDU Kaltgeräte  Art-Nr 99-100-06210 = LAN-Zeitschaltuhr 4-Kanal über Browser oder APP  Art-Nr 99-100-06220 = LAN-Zeitschaltuhr 3-Kanal über Browser

Digitale Zeitschaltuhr zum verbauen in Schaltschrank, Sicherungskasten Für automatische Schaltung / Steuerung von z.B. Treppenhaus, Treppenlicht, Gartenbeleuchtung, Hausbeleuchtung, Garagen- oder Hof Licht, jegliche Beleuchtung für Wege, Höfe und Zufahrten. Diese Wochenzeitschaltuhr ist für den Einbau in Schalttafeln (Hutschienen-Montage).digitale Wochen-Zeitschaltuhr für Schalttafel-Einbau, 230V, max. 3500W  Digitale quarzgesteuerte Präzision im Schaltschrank!  zum Einbau auf Hutschiene (DIN Rail Schiene) Gangreserve bei Stromausfall eingebaut Schaltzeit von 1min .... 7-Tage Einzelprogrammierung für Tag/Woche/Wochenende Staubschutzkappe Sommer/Winterzeit 8 verschiedene Programmmöglichkeiten pro Tag oder Woche, durch Blockbildung z.B. MO-FR, SA-SO usw. bis zu 64 Schaltungen möglich. Betriebsspannung der Uhr: 220-240VAC 50Hz Belastbarkeit Relais 230VAC 16A Schaltleistung: max 3500W 16A Induktive Belastung bis max 2A 460VA Potentialfreier Wechselkontakt Galvanische Trennung ( Relais zur Speisespannung der Uhr ) somit kann auch Gleichspannung geschaltet werden umschaltbar auf Dauerbetrieb vom Ausgang  interne Pufferung für Stromausfall bereits integriert  Anschlußplan siehe auch weitere Bilder = Schaltplan  Platzbedarf 2TE = 2 Teilungseinheiten Abmessungen: LxBxT 9x6x8cm

Universelles Multifunktions-Zeitrelais. Digitale Präzision im Schaltschrank oder Hausverteiler. Digitale Verteilerschaltuhr bzw. Reiheneinbaugerät für Montage auf Tragschiene (Hut-Schiene).  Besondere Merkmale:  verwendbar für 230Vac  verwendbar auch im 12V oder 24V Bereich  1x Wechslerkontakt Relaiskontakt Digitale Präzision im Schaltschrank Verteilerschaltuhr digital mit Multifunktion Reiheneinbaugerät für Montage auf Tragschiene (Hut-Schiene) 1-Kanal-Schaltuhr für Hausbeleuchtungs-Technik etc.  Universal-Spannung 8..12V...24V..110V..230Volt  Sowohl die Funktion als auch die Zeiten werden mit Tastendruck eingegeben und digital auf einem LCD-Display angezeigt. Hierzu sind nur zwei Tasten zu bedienen. Bei der Zeiteinstellung lassen sich innerhalb der vorgewählten Zeitrahmen (0.1-9.9 oder 1-99 Sekunden, Minuten oder Stunden) alle Werte eingeben. Die längste Zeit ist 99 Stunden. 600 Zeiteinstellungen sind möglich. Die eingegebene(n) Zeit(en) wird (werden) ständig digital angezeigt. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch.  Technische Daten:  LCD Display und Weitbereichseingang  Zeitschaltuhr mit 18 Funktionen wie    RV = Rückfallverzögerung (Ausschaltverzögerung)   ARV = Ansprech- und Rückfallverzögerung   AV = Ansprechverzögerung (Einschaltverzögerung)   AV+ = Additive Ansprechverzögerung   ARV+ = Additive Ansprech- und Rückfallverzögerung   TI = Taktgeber mit Impuls beginnend (Blinkrelais)   TP = Taktgeber mit Pause beginnend (Blinkrelais)    IA = Impulsgesteuerte Ansprechverzögerung und Impulsformer    EW = Einschaltwischrelais      AW = Ausschaltwischrelais    EAW = Einschalt- und Ausschaltwischrelais    ER = Relaisfunktion (Solange der Steuerkontakt geschlossen ist, schaltet der Arbeitskontakt)    ES = Stromstoßschalter    ESV = Stromstoßschalter mit Rückfallverzögerung und Ausschaltvorwarnung    SRV = Stromstoßschalter mit Rückfallverzögerung    IF = Impulsformer    A2 = 2-Stufen-Ansprechverzögerung (Mit dem Anlegen der Steuerspannung beginnt der                                                                 Zeitablauf T1 zwischen 0 und 60 Sekunden Schaltzeit von 1min - 99 Stunden   Anzahl der Speicherplätze 600  1 Kanal = 1 Wechslerkontakt (1x UM Relaisausgang)  Staubschutzkappe  Tagesprogramm         Nein  Jahresprogramm        Nein Ferienprogramm        Nein Taktgeberprogramm   Ja  Zyklusprogramm        Ja  Zufallsprogramm        Nein  Betriebsstundenzähler   Nein  Quarzgesteuert   Ja  Bei Stromausfall Gangreserve integriert Ja ( läuft wie gewohnt weiter )    Sicherheit bei Stromausfall: Die eingestellten Parameter werden in einem EEPROM gespeichert und stehen daher nach einem Stromausfall sofort wieder zur Verfügung Funkgesteuert     Nein  Stromversorgung/Weitbereichseingang: 8-230VAC  AC bei Wechselspannung oder  10-230Vdc Gleichsspannung (also auch 12V oder 24V oder 48Vdc)  Belastbarkeit Kontakt: 10A (1x Wechsler)  Schaltleistung Glühlampen  2000W Schaltleistung Leuchtstofflampen DUO 1000VA Schaltleistung Leuchtstofflampen parallel 500VA Schaltleistung Leuchtstofflampen induktiv  1000VA  Stand-by-Verlust nur 0,05-0,5 Watt Abmessungen: B: 18mm T:58mm  Schraubklemmen bis 2,5qmm  Abmessungen: B: 18mm T:58mm  Montage auf übliche Hutschiene

Universelles Zeitrelais bzw. Schaltuhr. Digitale Präzision im Schaltschrank, Hausverteiler, Caravan. Digitale Verteilerschaltuhr bzw. Reiheneinbaugerät für Montage auf Tragschiene (Hut-Schiene). 2-Kanal Schaltuhr ideal für die Hausbeleuchtungs-Technik, Fassadenbeleuchtung, Schaufensterbeleuchtung etc. Durch den Einsatbereich auch mit 12VDC und 24VDC auch im Schaltschrankbau oder der KFZ-Technik ( Caravan usw. ) verwendbar   Besondere Merkmale:  verwendbar für 230Vac  verwendbar auch im 12V oder 24V Bereich ( AC +DC )    8-230Vac bei Wechselspannung oder 10-230Vdc Gleichsspannung (also auch 12V oder 24V oder 48VDC)  2 verschiedene Schalt-Kreise mit  potentialfreie Relaiskontakten   Einzelprogrammierung für Tag / Woche / Wochenende  Voll digitale Zeitschaltuhr Tages- und Wochenprogramm Gangreserve ca. 7 Tage bei Stromausfall  Technische Daten:  LCD Display  Schaltzeit von 1min - 7-Tage  Anzahl der Speicherplätze 60 ( Innerhalb 1Woche )  2 Kanäle = 2 Schliesserkontakte (2 Relaisausgänge) Einzelprogrammierung für Tag/Woche/Wochenende  Zufallsmodus  Staubschutzkappe  Sommer/Winterzeit  60 verschiedene Programme  Mit Astro-Funktion  Jahresprogramm   Nein ( z.B. bestimmtes Datum unterjährig )  Tagesprogramm Ja  Wochenprogramm Ja  Ferienprogramm   Nein Impulsprogramm   Nein  Zyklusprogramm   Nein  Astroprogramm   Ja  Zufallsprogramm Ja Betriebsstundenzähler Nein  Quarzgesteuert   Ja interne Pfuuferung für Stromausfall  Funkgesteuert   Nein  Stromversorgung / Weitbereichseingang UC-Version :    8-230Vac bei Wechselspannung oder 10-230Vdc Gleichsspannung (also auch 12V oder 24V oder 48VDC)  Stand-by-Verlust nur 0,1Watt   umschaltbar auf Dauerbetrieb  Schraubklemmen bis 2,5qmm  Abmessungen: B: 18mm T:58mm  Montage auf übliche Hutschiene  Zusatzinformationen und Details zu den Funktionen :  2-Kanal-Schaltuhr 1+1 Schließer potenzialfrei je bis 16A 250V AC. Mit Astro-Funktion. Stand-by-Verlust nur 0,03-0,4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief.   Programmbeispiele:  P01/EIN/KNL1/TIM/7:50/MO+:  Das Licht auf Kanal 1 schaltet montags um 7:50 ein.P02/AUS/KNL1/TIM/8:50/MO+: Das Licht auf Kanal 1 schaltet montags um 8:50 aus.P03/EIN/KNL1/TIM/20:00/MO+: Das Licht auf Kanal 1 schaltet montags um 20:00 ein.P04/AUS/KNL1/TIM21:00/MO+: Das Licht auf Kanal 1 schaltet montags um 21:00 aus.  usw.    Mit der patentierten Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1(L) und /oder 3 (L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur  0,1 Watt. Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch.  Bis zu 60 Schaltuhr-Speicherplätze werden frei auf die Kanäle verteilt. Mit Datum und automatischer Sommerzeit/Winterzeit-Umstellung. Gangreserve ca. 7 Tage ( keine Batterie nötig ). Jeder Speicherplatz kann entweder mit der Astrofunktion (automatisches Schalten nach Sonnenaufgang bzw. -Untergang), der Einschalt- und Ausschaltzeit oder einer Impulsschaltzeit (bei welcher ein Impuls von 2 Sekunden ausgelöst wird) belegt werden. Die Ein- bzw. Ausschaltzeit Astro kann +/- 2 Stunden verschoben werden und zusätzlich kann ab der Fertigungswoche 19/2017 eine von den Sonnenwenden beeinflusste Zeitverschiebung von bis zu +/- 2 Stunden eingegeben werden. Mit Steuereingang (+A1) für Zentralsteuerung EIN oder AUS mit Priorität. Versorgungsspannung und Steuerspannung für die Zentralsteuerung 8..230V UC.  Die Einstellung der Schaltuhr erfolgt mit den Tasten MODE und SET und eine Tastensperre ist möglich. Sprache einstellen: Nach jedem Anlegen der Versorgungsspannung kann innerhalb von 10 Sekunden mit SET die Sprache gewählt und mit MODE bestätigt werden. D = Deutsch, GB = Englisch, F = Französisch, IT = Italienisch und ES = Spanisch. Anschließend erscheint die Normalanzeige: Wochentag, Uhrzeit, Tag und Monat.  Schnelllauf: Bei den nachfolgenden Einstellungen laufen die Zahlen schnell hoch, wenn die Eingabetaste länger gedrückt wird. Loslassen und erneut länger Drücken ändert die Richtung.  Uhrzeit einstellen: MODE drücken und danach bei PRG (Programm) mit SET die Funktion UHR suchen und mit MODE auswählen. Bei S mit SET die Stunde wählen und mit MODE bestätigen. Ebenso bei M wie Minute verfahren.  Datum einstellen: MODE drücken und danach bei PRG mit SET die Funktion DAT suchen und mit MODE auswählen. Bei J mit SET das Jahr wählen und mit MODE bestätigen. Ebenso bei M wie Monat und T wie Tag verfahren. Als letzte Einstellung in der Reihenfolge blinkt MO (Wochentag). Dieser kann mit SET eingestellt und mit MODE bestätigt werden. Standort einstellen (sofern die Astro-Funktion gewünscht wird): Eine Liste deutscher Städte finden sie am Ende der Bedienungsanleitung. MODE drücken und danach bei PRG mit SET die Funktion POS suchen und mit MODE auswählen. Bei BRT mit SET den Breitengrad wählen und mit MODE bestätigen. Ebenso bei LAE den Längengrad wählen und mit MODE betätigen. Nun bei GMT mit SET die Zeitzone wählen und mit MODE bestätigen. Sofern gewünscht, kann nun bei WSW (Wintersonnenwende) und SSW (Sommersonnenwende), für beide Kanäle gemeinsam, eine Zeitverschiebung von bis zu +/- 2 Stunden eingegeben werden. Handschaltung EIN oder AUS mit Priorität: MODE drücken und danach bei PRG mit SET die Funktion INT suchen und mit MODE auswählen. Bei KNL mit SET den Kanal 1 oder 2 wählen und mit MODE bestätigen. Die Handschaltung wird automatisch wieder aufgehoben, sobald eine Schaltuhr-Funktion ausgeführt wird.  Sommer/Winterzeit-Umstellung: MODE drücken und danach bei PRG mit SET die Funktion SWZ suchen und mit MODE auswählen. Nun kann mit SET zwischen EIN und AUS gewechselt und mit MODE bestätigt werden. Wurde EIN gewählt, erfolgt die Umschaltung automatisch. Zentralsteuerung EIN oder AUS mit Priorität: MODE drücken und danach bei PRG mit SET die Funktion INT suchen und mit MODE auswählen. Bei KNL mit SET den Kanal 1 oder 2 wählen und mit MODE bestätigen. Nun kann mit SET zwischen AUT (Automatik), EIN oder AUS gewechselt werden. Nach der Bestätigung mit MODE wechselt ggf. die Schaltstellung des gewählten Kanals. Soll der Schaltzustand wieder automatisch wechseln, wenn ein Zeitprogramm aktiv wird, muss anschließend wieder AUT (Automatik) gewählt werden. Wird MODE bei einer der Bestätigungen länger als 2 Sekunden gedrückt, wird die Änderung gespeichert und es erscheint die Normalanzeige. Zufallsmodus ein-/ausschalten: MODE drücken und danach bei PRG mit SET die Funktion ZUF suchen und mit MODE auswählen. Mit SET auf EIN (ZUF+) oder AUS (ZUF) stellen und mit MODE bestätigen. Bei eingeschaltetem Zufallsmodus werden alle Schaltzeitpunkte aller Kanäle zufällig um bis zu 15 Minuten verschoben. Einschaltzeiten auf früher und Ausschaltzeiten auf später. Schaltuhrprogramme eingeben: gemäß Bedienungsanleitung. Tastensperre einschalten: MODE und SET gemeinsam kurz drücken und bei LCK mit SET verriegeln. Dies wird durch einen Pfeil neben dem Schlosssymbol angezeigt. Tastensperre ausschalten: MODE und SET gemeinsam 2 Sekunden drücken und bei UNL mit SET entriegeln
