230V Zeitschaltuhr LAN Netzwerk Einbauuhr 3x16A Uhr Hutschiene Zeitrelais Schaltuhr

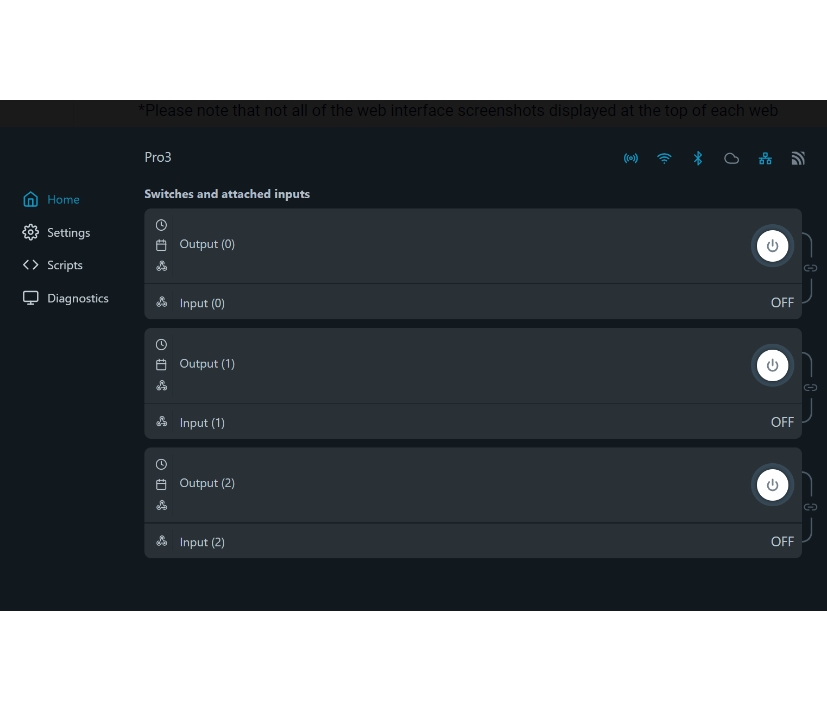

Digitale Zeitschaltuhr LAN IP Netzwerk Zeitschaltuhr mit APP zum verbauen in Schaltschrank, Sicherungskasten  Für automatische Schaltung / Steuerung von z.B. Treppenhaus, Treppenlicht, Gartenbeleuchtung, Hausbeleuchtung, Garagen- oder Hof Licht, jegliche Beleuchtung für Wege, Höfe und Zufahrten. Diese Wochenzeitschaltuhr ist für den Einbau in Schalttafeln (Hutschienen-Montage) Kurzdaten:   Digitale 4-Kanal Zeitschaltuhr zum verbauen in Schaltschrank, Sicherungskasten Digitales 4-Kanal Fernschaltgerät steuerbar über Netzwerk ( LAN )  Digitale Präzision im Schaltschrank - Einstellung der digitalen Uhr über ihren Browser also Computer ... Notebook... Laptop usw. Bedienung über Webbrowser oder APP  zum Einbau auf Hutschiene ( 4TE DIN Rail Schiene ca. 72mm ) Gangreserve bei Stromausfall eingebaut hält bis zu 4-Tage nach Trennung vom 230VAC Netz LAN RJ45 IP-Schaltaktor, Schaltung über ein TCP/IP-Netzwerk 4 Schaltausgänge potentalfrei 10A 250VAC ON-OFF Relais Schliesserkontakt Nennbetriebsspannung: 230VAC typisch ( Range 100-240VAC 50-60Hz Leistungsaufnahme: nur 1VA typisch ( ca. 1Watt ) Weitere Details siehe auch weitere Bilder !  Technische Daten :  4 potentialfreie Schaltausgänge je 10A 230V ( Ein-Aus Schliesserkontakt )   Schraubklemmen bis 1,5qmm  LED-Zustandsanzeige der Schaltausgänge lokale Bedienung der Schaltausgänge ebenso möglich  beliebige Namenszuordnung der 4 Schaltausgänge zu den gewünschten Verbrauchern 4 digitale Eingänge für potentialfreie Taster (abziehbare Schraub-/Steckklemmen) Pufferung der Einstellungen und Uhrzeit bei Stromausfall Betrieb als Schaltuhr mit 5 Schaltzeiten für jeden Schaltausgang automatische Uhrzeitsynchronisation * Je Schaltausgang sind 5 Ein- oder Ausschaltzeiten individuell wählbar.    Beispiel: Montags bis Freitags um 5.30 Uhr morgens eingeschaltet und um 17.00 Uhr ausgeschaltet.    Auch einmalige Schaltungen zu einem bestimmten Datum sind einstellbar ! Die für die Schaltfunktionen benötigte Uhrzeit kann der Control IP4 mit dem Simple Network Time Protocol (SNTP) automatisch vom Server europe.pool.info.org erhalten und wird dann, falls der Server erreichbar ist, stündlich abgeglichen. Netzwerkanschluss RJ45 10/100Mbit auf der Frontseite Link- und Aktivitätsanzeige für den Netzwerkanschluss Reset über Fronttaster Zugriffsschutz durch optionale Passwörter für Administrator und Benutzer plattformübergreifende Bedienung über Webbrowser SmartPhone Bedienung per kostenloser Rutenbeck Remote-App (iOS) Die im App Store von Apple verfügbare, kostenfreie App Rutenbeck-Remote erlaubt die Fernsteuerung des Gerätes via Apple Smartphone bzw. Tablet. UDP-Protokollsteuerung aller Funktionen/Parameter - manuelle Adressvergabe oder dynamisch über DHCP - Bedienoberfläche in den Sprachen D/GB 4x Relaisausgänge ( Potentialfrei  4x Schliesserkontakt ) max 230VAC je 10A bei ohmschen Lasten (cos Phi = 1) = 2,3KW = 2300VA  max 230VAC je   7A induktive Last (cos Phi = 0,4) = 1,6KW = 1610VA Platzbedarf 4TE = 4 Teilungseinheiten Temperaturbereich: -5°C ... + 45°C Indoor üblich WEEE: Ja / RoHS konform: Ja Schutzart IP-20 Indoor  Lichtgrau (ähnlich RAL 7035) Abmessungen: B: 71,5mm H: 58,3mm T: 90mm Ähnliche Produkte die über Netzwerk geschaltet werden können sind folgende Artikel-Nr :  Art-Nr 99-100-05000 = LAN-Steckdose PDU Kaltgeräte  Art-Nr 99-100-06210 = LAN-Zeitschaltuhr 4-Kanal über Browser oder APP  Art-Nr 99-100-06220 = LAN-Zeitschaltuhr 3-Kanal über Browser

Programmierbare Zeitschaltuhr Hutschiene DIN-RAIL ( Theben-KIT ) mit DCF-77 Antenne ( Atomgenau ) und Windows Software 3-teiliger KIT ( ohne Kabel ) bestehend aus :  1x Art Nr 99-100-00420 = Jahreschaltuhr = Zeitschaltuhr 230V Hutschiene Digital Theben Jahresschaltuhr ( frei programmierbar )  RC = Zeitsynchronisation durch Anschluss einer optionalen externen DCF-oder GPS-Antenne (bei GPS zusätzlich Positionsbestimmung für Astro-Programm), Zeitschaltfunktion+ 1 Standardprogramm P0 (Wochenprogramm mit Schaltzeiten, Impuls- und Zykluszeiten ) 800-Speicherplätze ! + 16 Sonderprogramme bestehend aus:    14 Sonderprogrammen P1–P14 (Wochenprogramme mit Schaltzeiten, Impuls- und Zykluszeiten)         mit verschiedenen einstellbaren Datumsbereichen (fixer Datumsbereich, Datum anhängig von Ostern etc.)         mit Sonderprogramm P15 (Dauer Ein) und Sonderprogramm P16 (Dauer Aus) (mit einstellbaren Datumsbereichen) Jahres- und Astro-Programm Textorientierte Bedienerführung im Display, 800 Speicherplätze Schnittstelle für OBELISK top2 Speicherkarte (PC-Programmierung), OBELISK Speicherkarte im Lieferumfang 6 Jahre Gangreserve (Lithium-Batterie), Automatische Sommer-/Winterzeitumschaltung, Ganggenauigkeit bei 25 °C ≤ +/- 0,5 s/Tag (Quarz) oder DCF77/GPS   EIN-AUS Schaltzeiten, Impulsprogramm oder Zyklusprogramm ( z.B. auch für Pausengong Zyklus Wochenprogramm ) Kürzeste Schaltzeit 1 Sekunde Ganggenauigkeit bei 25 °C +/- 0,5 s/Tag (Quarz) oder 100%tig genau über DCF77-Empfänger Zeitbasis Quarz oder DCF77/GPSUmfangreiche Jahresuhrfunktionen, Astronomische Schaltfunktion (automatische Berechnung der Sonnenauf- und Untergangszeiten für das ganze Jahr), Astro-Offset, Astro-Impuls, Schaltungsvorwahl, Dauerschaltung EIN/AUS, Ablauf-Timer, Integrierter Betriebsstundenzähler, 4 externe Taster-/Schaltereingänge (ein Eingang für jeden Kanal), Ferienprogramm, 2 Zufallsprogramme, Displaybeleuchtung (abschaltbar), PIN-Codierung, Nulldurchgangschaltung, DuoFix Federsteckklemmen für jeweils 2 Leiter, Potenzialfreier Schaltkontakt Wechsler der Relaiskontakte JaSchutzart (IP) IP20 Kontakt für Lasten oder Ansteuerung 1 Wechsler 16A/250VAC und 1 Wechsler 10A/250VAC Versorgungsspannung 230VAC typisch ( 110-230V AC 50..60 Hz ) Stromverbrauch nur 2,6W ( Stnd by 0,5W )  Klarsichtabdeckung plombierbar Abmessungen: Breite 72 mm / Höhe 86 mm / Tiefe 60 mm Reiheneinbaugehäuse, Breite 72 mm 1x Art Nr 99-100-00421 = DCF Antenne passend zu Jahresschaltuhr Antenne für DCF 77 Funksignal, max. 5 Geräte anschließbar, Gehäuse für Wandmontage IP 54  Zeitsynchronisation mit DCF-Antenne für top2-Geräte  Um einen guten Empfang zu erzielen, sollte die Antenne nicht im Keller oder in der Verteilung montiert werden Der Anschluss erfolgt durch eine separate 2-adrige, nicht abgeschirmte Stromleitung (max. 100 m), an die bis zu 5 Theben Geräte anschließbar sind Verpolung, Kurzschluss und Unterbrechung der Antennenleitung werden jeweils optisch angezeig 1x Art Nr 99-100-00422 = Zeitschaltuhr Zubehör zu Theben - PC-Programmierset Obelisk PC Programmierset OBELISK top2/3, Zur komfortablen Programmierung der Schaltzeiten unter WINDOWS per drag and drop, Zeitprogramm kann ausgedruckt werden, Programm-Speicherkarte kann am PC an einer Schnittstelle eingelesen und anschließend in die Schaltuhr gesteckt und eingelesen werden. Sonderprogramm durch steckbare Speicherkarte möglich. Programmkopien für weitere Schaltuhren sind möglich, Set besteht aus Speicherkarte und Steckadapter mit USB-Anschlusskabel(2m) PC Programmierset OBELISK top2. Zur komfortablen Programmierung der Schaltzeiten unter WINDOWS per drag and drop. Zeitprogramm kann ausgedruckt werden. Programm - Speicherkarte kann am PC an einer Schnittstelle eingelesen und anschließend in die Schaltuhr gesteckt und eingelesen werden. Sonderprogramm durch steckbare Speicherkarte möglich. Programmkopien für weitere Schaltuhren sind möglich. Für Windows-Systeme Set besteht aus Speicherkarte, Steckadapter mit USB- Anschlusskabel (2m) und Software-CD.

IP LAN Steckdose ( PDU = Power Distribution Unit bzw. PCU Power Control Unit ) Eine Auftisch-Gerät für zwei schaltbare Steckdosen, welche sich per Webinterface ( Brwoser ) oder SNMP bedienen lässt. Es können beide Ausgänge einzeln per Fernzugang geschaltet werden, Ein-Aus oder auch über eine integrierte Zeitfunktion steuern. Aufgrund der kleinen Abmessungen eignet sich das Gerät besonders für den PC und Serveranlagen, Kommunikationstechnik, Home und Office Bereich, Audiverstärker, Sicherheitstechnik, Kameratechnik, Schaltanlagen aller Art. Funktionen ( siehe auch weitere Bilder ): Zeitfunktion Control-Schedule  Ja      Outlet: Auswahl des einzustellenden Ausgangs     Every: Auswahl des Tages oder „jeden Tag“     Date: Eingabe Datum und Uhrzeit     Action: Auswahl des Befehls Control Outlet ON-OFF ........ Ausgang Ein-Aus je nach belieben Control – Ping Action  ( Ping IP adress )      Die PDU pingt die gewählte IP-Adresse jede Minute 1x an.     Bleibt die Rückmeldung 10x aus, startet die ausgewählte Aktion automatisch Configuration – PDU     Benennung der Ausgänge und Einstellen der Verzögerungszeit     ON: Einstellen der Verzögerungszeit beim Einschalten je Ausgang     OFF: Einstellen der Verzögerungszeit beim Ausschalten je Ausgang     Beachten Sie: Die max. Verzögerungszeit ist 255 Sek. Configuration - User ( Ändern der ID und des Passwortes )  Configuration - Network ( Ändern IP Adressen ........ )  Configuration - Mail     Bei Erreichen der voreingestellten Grenzwerte kann die PDU eine Email an eine voreingestellte Emailadresse senden. Configuration -SNMP   Bei Erreichen der voreingestellten Grenzwerte kann die PDU eine SNMP Nachricht an eine voreingestellte IP-Adresse verschicken. Configuration - SSL  ( Einstellen der SSL Verschlüsselung )  Configuration - Time  ( Internet Time Setting: Einstellung des Zeitservers oder Manuelle Eingabe )  Technische Daten: Anschlüsse 1 x 230V Stromeingang (C14 = Kaltgerätestecker 16A ) 2 x 230V Stromausgang (C13 = Kaltgerätebuchse 10A ) 1 x LAN RJ45 LAN Anschluss 10 Mbit/s 10baseT Ethernet (RJ45)       Webinterface HTTP, HTTPS, SNMP, DHCP, UDP, Mail Einstellbare Alarmfunktion: Alarmfunktion  1 x akustisch Statusanzeigen: LED / LED Display / Strom / Netzwerkaktivität Material 1.2mm Stahl Abmessungen 40 x 120 x 100mm LED Statusanzeigen LED Outlet 1 (Grün): Ausgang 1 ist eingeschaltet LED Outlet 2 (Grün): Ausgang 2 ist eingeschaltet Power (Rot): Betriebsanzeige Signal (Gelb): Leuchtet nach Betätigung des Reset Knopfes Lieferumfang: 1x LAN Steckdose 2m Anschlusskabel C13 C14 PDU Utility, deutsche und englische Version Handbücher auf CD  Ähnliche Produkte die über Netzwerk geschaltet werden können sind folgende Artikel-Nr :  Art-Nr 99-100-05000 = LAN-Steckdose PDU Kaltgeräte  Art-Nr 99-100-06210 = LAN-Zeitschaltuhr 4-Kanal über Browser oder APP  Art-Nr 99-100-06220 = LAN-Zeitschaltuhr 3-Kanal über Browser

Universelles Zeitrelais bzw. Schaltuhr. Digitale Präzision im Schaltschrank, Hausverteiler, Caravan. Digitale Verteilerschaltuhr bzw. Reiheneinbaugerät für Montage auf Tragschiene (Hut-Schiene). 2-Kanal Schaltuhr ideal für die Hausbeleuchtungs-Technik, Fassadenbeleuchtung, Schaufensterbeleuchtung etc. Durch den Einsatbereich auch mit 12VDC und 24VDC auch im Schaltschrankbau oder der KFZ-Technik ( Caravan usw. ) verwendbar   Besondere Merkmale:  verwendbar für 230Vac  verwendbar auch im 12V oder 24V Bereich ( AC +DC )    8-230Vac bei Wechselspannung oder 10-230Vdc Gleichsspannung (also auch 12V oder 24V oder 48VDC)  2 verschiedene Schalt-Kreise mit  potentialfreie Relaiskontakten   Einzelprogrammierung für Tag / Woche / Wochenende  Voll digitale Zeitschaltuhr Tages- und Wochenprogramm Gangreserve ca. 7 Tage bei Stromausfall  Technische Daten:  LCD Display  Schaltzeit von 1min - 7-Tage  Anzahl der Speicherplätze 60 ( Innerhalb 1Woche )  2 Kanäle = 2 Schliesserkontakte (2 Relaisausgänge) Einzelprogrammierung für Tag/Woche/Wochenende  Zufallsmodus  Staubschutzkappe  Sommer/Winterzeit  60 verschiedene Programme  Mit Astro-Funktion  Jahresprogramm   Nein ( z.B. bestimmtes Datum unterjährig )  Tagesprogramm Ja  Wochenprogramm Ja  Ferienprogramm   Nein Impulsprogramm   Nein  Zyklusprogramm   Nein  Astroprogramm   Ja  Zufallsprogramm Ja Betriebsstundenzähler Nein  Quarzgesteuert   Ja interne Pfuuferung für Stromausfall  Funkgesteuert   Nein  Stromversorgung / Weitbereichseingang UC-Version :    8-230Vac bei Wechselspannung oder 10-230Vdc Gleichsspannung (also auch 12V oder 24V oder 48VDC)  Stand-by-Verlust nur 0,1Watt   umschaltbar auf Dauerbetrieb  Schraubklemmen bis 2,5qmm  Abmessungen: B: 18mm T:58mm  Montage auf übliche Hutschiene  Zusatzinformationen und Details zu den Funktionen :  2-Kanal-Schaltuhr 1+1 Schließer potenzialfrei je bis 16A 250V AC. Mit Astro-Funktion. Stand-by-Verlust nur 0,03-0,4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief.   Programmbeispiele:  P01/EIN/KNL1/TIM/7:50/MO+:  Das Licht auf Kanal 1 schaltet montags um 7:50 ein.P02/AUS/KNL1/TIM/8:50/MO+: Das Licht auf Kanal 1 schaltet montags um 8:50 aus.P03/EIN/KNL1/TIM/20:00/MO+: Das Licht auf Kanal 1 schaltet montags um 20:00 ein.P04/AUS/KNL1/TIM21:00/MO+: Das Licht auf Kanal 1 schaltet montags um 21:00 aus.  usw.    Mit der patentierten Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1(L) und /oder 3 (L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur  0,1 Watt. Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch.  Bis zu 60 Schaltuhr-Speicherplätze werden frei auf die Kanäle verteilt. Mit Datum und automatischer Sommerzeit/Winterzeit-Umstellung. Gangreserve ca. 7 Tage ( keine Batterie nötig ). Jeder Speicherplatz kann entweder mit der Astrofunktion (automatisches Schalten nach Sonnenaufgang bzw. -Untergang), der Einschalt- und Ausschaltzeit oder einer Impulsschaltzeit (bei welcher ein Impuls von 2 Sekunden ausgelöst wird) belegt werden. Die Ein- bzw. Ausschaltzeit Astro kann +/- 2 Stunden verschoben werden und zusätzlich kann ab der Fertigungswoche 19/2017 eine von den Sonnenwenden beeinflusste Zeitverschiebung von bis zu +/- 2 Stunden eingegeben werden. Mit Steuereingang (+A1) für Zentralsteuerung EIN oder AUS mit Priorität. Versorgungsspannung und Steuerspannung für die Zentralsteuerung 8..230V UC.  Die Einstellung der Schaltuhr erfolgt mit den Tasten MODE und SET und eine Tastensperre ist möglich. Sprache einstellen: Nach jedem Anlegen der Versorgungsspannung kann innerhalb von 10 Sekunden mit SET die Sprache gewählt und mit MODE bestätigt werden. D = Deutsch, GB = Englisch, F = Französisch, IT = Italienisch und ES = Spanisch. Anschließend erscheint die Normalanzeige: Wochentag, Uhrzeit, Tag und Monat.  Schnelllauf: Bei den nachfolgenden Einstellungen laufen die Zahlen schnell hoch, wenn die Eingabetaste länger gedrückt wird. Loslassen und erneut länger Drücken ändert die Richtung.  Uhrzeit einstellen: MODE drücken und danach bei PRG (Programm) mit SET die Funktion UHR suchen und mit MODE auswählen. Bei S mit SET die Stunde wählen und mit MODE bestätigen. Ebenso bei M wie Minute verfahren.  Datum einstellen: MODE drücken und danach bei PRG mit SET die Funktion DAT suchen und mit MODE auswählen. Bei J mit SET das Jahr wählen und mit MODE bestätigen. Ebenso bei M wie Monat und T wie Tag verfahren. Als letzte Einstellung in der Reihenfolge blinkt MO (Wochentag). Dieser kann mit SET eingestellt und mit MODE bestätigt werden. Standort einstellen (sofern die Astro-Funktion gewünscht wird): Eine Liste deutscher Städte finden sie am Ende der Bedienungsanleitung. MODE drücken und danach bei PRG mit SET die Funktion POS suchen und mit MODE auswählen. Bei BRT mit SET den Breitengrad wählen und mit MODE bestätigen. Ebenso bei LAE den Längengrad wählen und mit MODE betätigen. Nun bei GMT mit SET die Zeitzone wählen und mit MODE bestätigen. Sofern gewünscht, kann nun bei WSW (Wintersonnenwende) und SSW (Sommersonnenwende), für beide Kanäle gemeinsam, eine Zeitverschiebung von bis zu +/- 2 Stunden eingegeben werden. Handschaltung EIN oder AUS mit Priorität: MODE drücken und danach bei PRG mit SET die Funktion INT suchen und mit MODE auswählen. Bei KNL mit SET den Kanal 1 oder 2 wählen und mit MODE bestätigen. Die Handschaltung wird automatisch wieder aufgehoben, sobald eine Schaltuhr-Funktion ausgeführt wird.  Sommer/Winterzeit-Umstellung: MODE drücken und danach bei PRG mit SET die Funktion SWZ suchen und mit MODE auswählen. Nun kann mit SET zwischen EIN und AUS gewechselt und mit MODE bestätigt werden. Wurde EIN gewählt, erfolgt die Umschaltung automatisch. Zentralsteuerung EIN oder AUS mit Priorität: MODE drücken und danach bei PRG mit SET die Funktion INT suchen und mit MODE auswählen. Bei KNL mit SET den Kanal 1 oder 2 wählen und mit MODE bestätigen. Nun kann mit SET zwischen AUT (Automatik), EIN oder AUS gewechselt werden. Nach der Bestätigung mit MODE wechselt ggf. die Schaltstellung des gewählten Kanals. Soll der Schaltzustand wieder automatisch wechseln, wenn ein Zeitprogramm aktiv wird, muss anschließend wieder AUT (Automatik) gewählt werden. Wird MODE bei einer der Bestätigungen länger als 2 Sekunden gedrückt, wird die Änderung gespeichert und es erscheint die Normalanzeige. Zufallsmodus ein-/ausschalten: MODE drücken und danach bei PRG mit SET die Funktion ZUF suchen und mit MODE auswählen. Mit SET auf EIN (ZUF+) oder AUS (ZUF) stellen und mit MODE bestätigen. Bei eingeschaltetem Zufallsmodus werden alle Schaltzeitpunkte aller Kanäle zufällig um bis zu 15 Minuten verschoben. Einschaltzeiten auf früher und Ausschaltzeiten auf später. Schaltuhrprogramme eingeben: gemäß Bedienungsanleitung. Tastensperre einschalten: MODE und SET gemeinsam kurz drücken und bei LCK mit SET verriegeln. Dies wird durch einen Pfeil neben dem Schlosssymbol angezeigt. Tastensperre ausschalten: MODE und SET gemeinsam 2 Sekunden drücken und bei UNL mit SET entriegeln
