Multimedia Antennendose CATV / R / DATA Durchgangsdose mit Rückkanal und Internetübertragung Vodafone Kabel-Deutschland gelistet ! Empfohlen in Verwendung Kabel Deutschland, Vodafone Betreibern ( gelistet bei KabelDeutschland Vodafone )   Multimedia Antennendose für BK-Kabelnetze mit Internetübertragung CATV = Cable Television = Kabelfernsehen  NICHT FÜR SAT GEEIGNET dies ist eine andere SERIE ! Digitaltauglich Antennendose mit 3 Ausgängen für Kanelfermsehen Anschluss 1: Koax IEC-Stecker für TV Anschluss 2: Loax IEC-Buchse für Radio Anschluss 3: F-Buchse für Daten ( z.B. Moderne Flachbildfernseher mit F-Buchse, PVR... )  LTE-Filter integriert unterdrückt somit Störsignale durch Mobilfunk Passt zu gängigen Schalterprogrammen div. Herstelr  HDTV-tauglich  Durchgangsldose für zwei Koaxkabel ( 1x Eingang / 1x Weiterleitung zur nächsten Dose ) Multimedia Antennensteckdose für Breitband BK-Kabelnetze  für alle gängigen Schalterprogramme (deutsche Norm) Passt zu allen gängigen Schalterprogrammen von JUNG / GIRA / BuschJäger / Merten usw. ( Blenden somit optional )  mit Internetübertragung Rückkanal tauglich 5-65MHz,  mit 3 Ausgänge ( 2x Koax ( IEC ) 1x F-Buchse )  verlängerte F-Buchse  wegklappbarer Anschlussdeckel oberflächenveredelt breitbandige Auskopplung Frequenzbereich 5 ... 1006 MHz Klasse A gemäß EN 50083-2 / A1 +10dB uzm Schutz vor 3G/4G und LTE Störungen  LTE und 4G-protected  HDTV-tauglich  Durchgangsdämpfung: nur 2,5db Anschlussdämpfung TV: 14 +/- 1db Anschlussdämpfung Radio: 16 +/- 1db Anschlussdämpfung Data: 14 +/- 1db Entkopplung DATA.TV bei 5…65 MHz: >70dB Entkopplung DATA.TV bei 109....1006Mhz : >30dB Einkabeltauglich gemß EN50494 / EN 50607 Erhöhte Schirmwirkung gegen 4G / LTE Einstrahlung  Schirmung: Klasse A gemäß EN 50083-2/A1 (+ 10 dB zum Schutz vor LTE-Störungen für passive Bauelemente) Verwendbare Kabel Innenleiter = 0,63…1,13 mm / Aussendurchmesser: 4,70…7,35 mm  Abmessungen 68 × 68 × 39 mm / Absetzmaß 8/13 mm  Rahmen und Blende je nach Schalterprogramm und Kombination mit Steckdosen optional erhältlich einige Beispiele für Sie ( ggf. Bst Nr unter Suche eingeben )   Bst Nr 78-306-00120 = 1-fach Universal Blende 3-Loch Weiss ( 75x75mm )  Bst Nr 78-306-00092 = Aufputzrahmen Reinweiss ( 75x75mm )  oder  Alternative Aussenrahmen in Verbindung mit Steckdosen und anderen Anschlüssen  ---- Jung ---- Bst Nr 39-875-00546 = Jung Innenblende 55x55mm mit 3-fach Loch in Alpinweiss Bst Nr 39-875-00598 = Jung Aussenrahmen 1-fach Alpinweiss mit Loch 55x55mm Aussen 80x80mm  Bst Nr 39-875-00440 = Jung Aussenrahmen 2-fach Alpinweiss mit Loch 55x55mm Aussen 80x151mm Bst Nr 39-875-00442 = Jung Aussenrahmen 3-fach Alpinweiss mit Loch 55x55mm Aussen 80x222mm Bst Nr 39-875-00444 = Jung Aussenrahmen 4-fach Alpinweiss mit Loch 55x55mm usw.  Bst Nr 39-875-00447 = Jung Aussenrahmen 5-fach Alpinweiss mit Loch 55x55mm usw.  ---- GIRA ----  Bst Nr 99-300-00713 = GIRA Innenblende 55x55mm mit Ausbruch für Antennendosen ( ohne Aussenrahmen )  Bst Nr 99-300-00702 = GIRA 1-fach Aussenrahmen ( 80x80mm ) ohne Innenblende  Bst Nr 99-300-00770 = GIRA 2-fach Aussenrahmen ( 80x160mm ) ohne Innenblende  Bst Nr 99-300-00773 = GIRA 3-fach Aussenrahmen ( 80x240mm ) ohne Innenblende  Bst Nr 99-300-00774 = GIRA 4-fach Aussenrahmen ( 80x320mm ) ohne Innenblende   Bst Nr 99-300-00775 = GIRA 5-fach Aussenrahmen ( 80x400mm ) ohne Innenblende -- Adapterrahmen für andere Herstellerblenden ---  Bst Nr 99-300-00708 = GIRA Innenrahmen Zwischenrahmen von 55x55mm auf 50x50mm  ---- VIKO-Panasonic ---  Bst Nr 99-300-02530 = VIKO Innenblende 50x50mm mit Ausbruch für Antennendosen ( ohne Aussenrahmen )

Multimedia Antennendose CATV / R / DATA Einzeldose mit Rückkanal und Internetübertragung Vodafone Kabel-Deutschland gelistet ! Empfohlen in Verwendung Kabel Deutschland, Vodafone Betreibern ( gelistet bei KabelDeutschland Vodafone )   Multimedia Antennendose für BK-Kabelnetze mit Internetübertragung CATV = Cable Television = Kabelfernsehen  NICHT FÜR SAT GEEIGNET dies ist eine andere SERIE ! Digitaltauglich Antennendose mit 4 Ausgängen  Anschluss 1: Koax IEC-Stecker für TV Anschluss 2: Koax IEC-Buchse für Radio Anschluss 3: F-Buchse für Daten ( z.B. Moderne Flachbildfernseher mit F-Buchse, PVR... )  LTE-Filter integriert unterdrückt somit Störsignale durch Mobilfunk Passt zu gängigen Schalterprogrammen div. Herstelr  HDTV-tauglich  Einzeldose für ein Koaxkabel  Multimedia Antennensteckdose für Breitband BK-Kabelnetze  für alle gängigen Schalterprogramme (deutsche Norm) Passt zu allen gängigen Schalterprogrammen von JUNG / GIRA / BuschJäger / Merten usw. ( Blenden somit optional )  mit Internetübertragung Rückkanal tauglich 5-65MHz,  mit 3 Ausgänge ( 2x Koax ( IEC ) 1x F-Buchse )  verlängerte F-Buchse  wegklappbarer Anschlussdeckel oberflächenveredelt breitbandige Auskopplung Frequenzbereich 5 ... 1006 MHz Klasse A gemäß EN 50083-2 / A1 +10dB uzm Schutz vor 3G/4G und LTE Störungen  LTE und 4G-protected  HDTV-tauglich  Durchgangsdämpfung: nur 2,5db Anschlussdämpfung TV: 14 +/- 1db Anschlussdämpfung Radio: 16 +/- 1db 87,5...108 MHz Anschlussdämpfung Data: 14 +/- 1db Entkopplung DATA.TV bei 5…65 MHz: >70dB Entkopplung DATA.TV bei 109....1006Mhz : >30dB Einkabeltauglich gemß EN50494 / EN 50607 Erhöhte Schirmwirkung gegen 4G / LTE Einstrahlung  Schirmung: Klasse A gemäß EN 50083-2/A1 (+ 10 dB zum Schutz vor LTE-Störungen für passive Bauelemente) Verwendbare Kabel Innenleiter = 0,63…1,13 mm / Aussendurchmesser: 4,70…7,35 mm  Abmessungen 68 × 68 × 39 mm / Absetzmaß 8/13 mm Rahmen und Blende je nach Schalterprogramm und Kombination mit Steckdosen optional erhältlich einige Beispiele für Sie ( ggf. Bst Nr unter Suche eingeben )   Bst Nr 78-306-00120 = 1-fach Universal Blende 3-Loch Weiss ( 75x75mm )  Bst Nr 78-306-00092 = Aufputzrahmen Reinweiss ( 75x75mm )  oder  Alternative Aussenrahmen in Verbindung mit Steckdosen und anderen Anschlüssen  ---- Jung ---- Bst Nr 39-875-00546 = Jung Innenblende 55x55mm mit 3-fach Loch in Alpinweiss Bst Nr 39-875-00598 = Jung Aussenrahmen 1-fach Alpinweiss mit Loch 55x55mm Aussen 80x80mm  Bst Nr 39-875-00440 = Jung Aussenrahmen 2-fach Alpinweiss mit Loch 55x55mm Aussen 80x151mm Bst Nr 39-875-00442 = Jung Aussenrahmen 3-fach Alpinweiss mit Loch 55x55mm Aussen 80x222mm Bst Nr 39-875-00444 = Jung Aussenrahmen 4-fach Alpinweiss mit Loch 55x55mm usw.  Bst Nr 39-875-00447 = Jung Aussenrahmen 5-fach Alpinweiss mit Loch 55x55mm usw.  ---- GIRA ----  Bst Nr 99-300-00713 = GIRA Innenblende 55x55mm mit Ausbruch für Antennendosen ( ohne Aussenrahmen )  Bst Nr 99-300-00702 = GIRA 1-fach Aussenrahmen ( 80x80mm ) ohne Innenblende  Bst Nr 99-300-00770 = GIRA 2-fach Aussenrahmen ( 80x160mm ) ohne Innenblende  Bst Nr 99-300-00773 = GIRA 3-fach Aussenrahmen ( 80x240mm ) ohne Innenblende  Bst Nr 99-300-00774 = GIRA 4-fach Aussenrahmen ( 80x320mm ) ohne Innenblende   Bst Nr 99-300-00775 = GIRA 5-fach Aussenrahmen ( 80x400mm ) ohne Innenblende -- Adapterrahmen für andere Herstellerblenden ---  Bst Nr 99-300-00708 = GIRA Innenrahmen Zwischenrahmen von 55x55mm auf 50x50mm  ---- VIKO-Panasonic ---  Bst Nr 99-300-02530 = VIKO Innenblende 50x50mm mit Ausbruch für Antennendosen ( ohne Aussenrahmen )

Multimedia Antennendose CATV / R / DATA Einzeldose mit Rückkanal und Internetübertragung Unitymedia und KabelBW gelistet  Empfohlen in Verwendung Unitymedia KabelBW u.a. BK Betreiber ( gelistet bei Unitymedia und KabelBW )  Multimedia Antennendose für BK-Kabelnetze mit Internetübertragung CATV = Cable Television = Kabelfernsehen  NICHT FÜR SAT GEEIGNET dies ist eine andere SERIE !  Die hochwertige Multimedia Einzel- bzw. Stichleitungsdose mit je 1 Anschluss für Kabel-TV, Radio  und Daten ist rückkanaltauglich und einfach zu montieren.  Stichdose bzw. Einzeldose für ein Koaxkabel Eingang.  Empfohlen in Verwendung UnityMedia und KabelBW Betreiber CATV = Cable Television = Kabelfernsehen  Digitaltauglich Antennendose mit 4 Ausgängen  Anschluss 1: Koax IEC-Stecker für TV Anschluss 2: Koax IEC-Buchse für Radio Anschluss 3: F-Buchse für Daten ( z.B. Moderne Flachbildfernseher mit F-Buchse, PVR... )  Anschluss 4: F-Buchse für Daten ( z.B. Moderne Flachbildfernseher mit F-Buchse, PVR... )  LTE-Filter integriert unterdrückt somit Störsignale durch Mobilfunk Passt zu gängigen Schalterprogrammen div. Hersteller Passt zu allen gängigen Schalterprogrammen von JUNG / GIRA / BuschJäger / Merten usw. ( Blenden somit optional )   HDTV-tauglich  Einzeldose für ein Koaxkabel  Multimedia Antennensteckdose für Breitband BK-Kabelnetze  für alle gängigen Schalterprogramme (deutsche Norm) mit Internetübertragung Rückkanal tauglich 5-65MHz,  mit 4 Ausgänge ( 2x Koax TV / Radio ( IEC ) 2x F-Buchsen DATA1+2 )  verlängerte F-Buchse  wegklappbarer Anschlussdeckel oberflächenveredelt breitbandige Auskopplung Frequenzbereich 5 ... 1006 MHz Klasse A gemäß EN 50083-2/A1 +10dB uzm Schutz vor 3G/4G und LTE Störungen  LTE und 4G-protected  HDTV-tauglich  Anschlussdämpfung TV: 8dB +/- 1db Anschlussdämpfung Radio: 10 +/- 1,5db 87,5...108 MHz Anschlussdämpfung Data: 8 +/- 1db Entkopplung DATA.TV bei 5…65 MHz: >60dB Entkopplung DATA.TV bei 109....1006Mhz : >30dB Entkopplung DATA1 <-> DATA2 >35dB ( -1,5dB ab 40Mhz )  Erhöhte Schirmwirkung gegen 4G / LTE Einstrahlung  Schirmung: Klasse A gemäß EN 50083-2/A1 (+ 10 dB zum Schutz vor LTE-Störungen für passive Bauelemente) Verwendbare Kabel Innenleiter = 0,63…1,13 mm / Aussendurchmesser: 4,70…7,35 mm  Abmessungen 68 × 68 × 39 mm / Absetzmaß 8/13 mm  Optional auch dazu erhältlich : Nr 78-306-00220 = Durchgangsdose    Rahmen und Blende je nach Schalterprogramm und Kombination mit Steckdosen optional erhältlich einige Beispiele für Sie ( ggf. Bst Nr unter Suche eingeben )      -- Orginale Blenden und Rahmen von AXING -- Bst Nr 78-306-00193 = AXING 1-fach Universal Blende 4-Loch Weiss ( 80x80mm ) Bst Nr 78-306-00097 = AXING Aufputzrahmen Weiss Reinweiss ( 80x80mm )  --- Alternative Aussenrahmen --- Bst Nr 78-306-00092 = Aufputzrahmen Reinweiss ( 75x75mm )  Rundlich Bst Nr 78-306-00160 = 1-fach Universal Blende 4-Loch Reinweiss ( 75x75mm ) müßte 1x Loch mit Messer nachgearbeitet werden  Alternative Aussenrahmen in Verbindung mit Steckdosen und anderen Anschlüssen  ----JUNG----  Bst Nr 39-875-00548 = Jung Innenblende 55x55mm mit 4-fach Loch in Alpinweiss Bst Nr 39-875-00598 = Jung Aussenrahmen 1-fach Alpinweiss mit Loch 55x55mm Aussen 80x80mm  Bst Nr 39-875-00440 = Jung Aussenrahmen 2-fach Alpinweiss mit Loch 55x55mm Aussen 80x151mm Bst Nr 39-875-00442 = Jung Aussenrahmen 3-fach Alpinweiss mit Loch 55x55mm Aussen 80x222mm Bst Nr 39-875-00444 = Jung Aussenrahmen 4-fach Alpinweiss mit Loch 55x55mm usw.  Bst Nr 39-875-00447 = Jung Aussenrahmen 5-fach Alpinweiss mit Loch 55x55mm usw.  --- GIRA ---  Bst Nr 99-300-00702 = GIRA 1-fach Aussenrahmen ( 80x80mm ) ohne Innenblende  Bst Nr 99-300-00770 = GIRA 2-fach Aussenrahmen ( 80x160mm ) ohne Innenblende  Bst Nr 99-300-00773 = GIRA 3-fach Aussenrahmen ( 80x240mm ) ohne Innenblende  Bst Nr 99-300-00774 = GIRA 4-fach Aussenrahmen ( 80x320mm ) ohne Innenblende   Bst Nr 99-300-00775 = GIRA 5-fach Aussenrahmen ( 80x400mm ) ohne Innenblende Bst Nr 99-300-00714 = GIRA Innenblende 50x50mm mit 4-fach Ausbruch für Antennendosen Bst Nr 99-300-00708 = GIRA Innenrahmen Zwischenrahmen von 55x55mm auf 50x50mm für andere Herstellerblenden ---- Klein passt zu echt vielen Schalterprogrammen ---  Bst Nr 78-306-00230 = Klein Innenblende 50x50mm mit 4-fach Ausbruch für Antennendosen Wir haben auch Zugriff auf das Schalterprogramm von BuschJäger, Merten, Jung, Berger, Legrand, Klein, Siemens, Elso, Astro  ggf. Fragen Sie einfach danach bei Projektgeschäften

Multimedia Antennendose CATV / R / DATA Durchgangsdose mit Rückkanal und Internetübertragung Unitymedia und KabelBW gelistet  Empfohlen in Verwendung Unitymedia Kabel BW u.a. BK Betreiber ( gelistet bei Unitymedia und KabelBW )  Multimedia Antennendose für BK-Kabelnetze mit Internetübertragung CATV = Cable Television = Kabelfernsehen  NICHT FÜR SAT GEEIGNET dies ist eine andere SERIE !  Die hochwertige Multimedia Durchgangsdose mit je 1 Anschluss für Kabel-TV, Radio  und Daten ist rückkanaltauglich und einfach zu montieren.  Durchgangsldose für zwei Koaxkabel ( 1x Eingang / 1x Weiterleitung zur nächsten Dose ) UnityMedia bzw. KabelBW gelistet !  Empfohlen in Verwendung UnityMedia und KabelBW als Betreiber CATV = Cable Television = Kabelfernsehen  Digitaltauglich Antennendose mit 4 Ausgängen  Anschluss 1: Koax IEC-Stecker für TV Anschluss 2: Koax IEC-Buchse für Radio Anschluss 3: F-Buchse für Daten ( z.B. Moderne Flachbildfernseher mit F-Buchse, PVR... )  Anschluss 4: F-Buchse für Daten ( z.B. Moderne Flachbildfernseher mit F-Buchse, PVR... )  LTE-Filter integriert unterdrückt somit Störsignale durch Mobilfunk Passt zu gängigen Schalterprogrammen div. Hersteller  Passt zu allen gängigen Schalterprogrammen von JUNG / GIRA / BuschJäger / Merten usw. ( Blenden somit optional )  HDTV-tauglich  Durchgangsldose für zwei Koaxkabel ( 1x Eingang / 1x Weiterleitung zur nächsten Dose ) Multimedia Antennensteckdose für Breitband BK-Kabelnetze  für alle gängigen Schalterprogramme (deutsche Norm) mit Internetübertragung Rückkanal tauglich 5-65MHz,  mit 4 Ausgänge ( 2x Koax TV / Radio ( IEC ) 2x F-Buchsen DATA1+2 )  verlängerte F-Buchse  wegklappbarer Anschlussdeckel oberflächenveredelt breitbandige Auskopplung Frequenzbereich 5 ... 1006 MHz Klasse A gemäß EN 50083-2/A1 +10dB uzm Schutz vor 3G/4G und LTE Störungen  LTE und 4G-protected  HDTV-tauglich  Durchgangsdämfung nur >2,8dB  Anschlussdämpfung TV: 15dB +/- 1db Anschlussdämpfung Radio: 15dB +/- 1,0db 87,5...108 MHz Anschlussdämpfung Data: 15dB +/- 1db Entkopplung DATA.TV bei 5…65 MHz: >60dB Entkopplung DATA.TV bei 109....1006Mhz : >30dB Entkopplung DATA1 <-> DATA2 >35dB ( -1,5dB ab 40Mhz )  Erhöhte Schirmwirkung gegen 4G / LTE Einstrahlung  Schirmung: Klasse A gemäß EN 50083-2/A1 (+ 10 dB zum Schutz vor LTE-Störungen für passive Bauelemente) Verwendbare Kabel Innenleiter = 0,63…1,13 mm / Aussendurchmesser: 4,70…7,35 mm  Abmessungen 68 × 68 × 39 mm / Absetzmaß 8/13 mm  Um aus dieser Durchgangsdoe eine Endose zu machen empfehlen wir den optionalen Endwiderstand Bst Nr 78-306-00040 Optional auch dazu erhältlich : Nr 78-306-00210 = Enddose bzw. Einzeldose  Rahmen und Blende je nach Schalterprogramm und Kombination mit Steckdosen optional erhältlich einige Beispiele für Sie ( ggf. Bst Nr unter Suche eingeben )     -- Orginale Blenden und Rahmen von AXING -- Bst Nr 78-306-00193 = AXING 1-fach Universal Blende 4-Loch Weiss ( 80x80mm ) Bst Nr 78-306-00097 = AXING Aufputzrahmen Weiss Reinweiss ( 80x80mm )  --- Alternative Aussenrahmen --- Bst Nr 78-306-00092 = Aufputzrahmen Reinweiss ( 75x75mm )  Rundlich Bst Nr 78-306-00160 = 1-fach Universal Blende 4-Loch Reinweiss ( 75x75mm ) müsße 1x Loch mit Messer nachgearbeitet werden  Alternative Aussenrahmen in Verbindung mit Steckdosen und anderen Anschlüssen  ----JUNG----  Bst Nr 39-875-00548 = Jung Innenblende 55x55mm mit 4-fach Loch in Alpinweiss Bst Nr 39-875-00598 = Jung Aussenrahmen 1-fach Alpinweiss mit Loch 55x55mm Aussen 80x80mm  Bst Nr 39-875-00440 = Jung Aussenrahmen 2-fach Alpinweiss mit Loch 55x55mm Aussen 80x151mm Bst Nr 39-875-00442 = Jung Aussenrahmen 3-fach Alpinweiss mit Loch 55x55mm Aussen 80x222mm Bst Nr 39-875-00444 = Jung Aussenrahmen 4-fach Alpinweiss mit Loch 55x55mm usw.  Bst Nr 39-875-00447 = Jung Aussenrahmen 5-fach Alpinweiss mit Loch 55x55mm usw.  --- GIRA ---  Bst Nr 99-300-00702 = GIRA 1-fach Aussenrahmen ( 80x80mm ) ohne Innenblende  Bst Nr 99-300-00770 = GIRA 2-fach Aussenrahmen ( 80x160mm ) ohne Innenblende  Bst Nr 99-300-00773 = GIRA 3-fach Aussenrahmen ( 80x240mm ) ohne Innenblende  Bst Nr 99-300-00774 = GIRA 4-fach Aussenrahmen ( 80x320mm ) ohne Innenblende   Bst Nr 99-300-00775 = GIRA 5-fach Aussenrahmen ( 80x400mm ) ohne Innenblende Bst Nr 99-300-00714 = GIRA Innenblende 50x50mm mit 4-fach Ausbruch für Antennendosen Bst Nr 99-300-00708 = GIRA Innenrahmen Zwischenrahmen von 55x55mm auf 50x50mm für andere Herstellerblenden ---- Klein passt zu echt vielen Schalterprogrammen ---  Bst Nr 78-306-00230 = Klein Innenblende 50x50mm mit 4-fach Ausbruch für Antennendosen Wir haben auch Zugriff auf das Schalterprogramm von BuschJäger, Merten, Jung, Berger, Legrand, Klein, Siemens, Elso, Astro  ggf. Fragen Sie einfach danach bei Projektgeschäften

Multimedia Antennendose SAT / CATV / R / DATA Durchgangsdose mit Rückkanal und Internetübertragung  Multimedia Antennendose für SAT und oder BK-Kabelnetze mit Internetübertragung SAT und CATV = Cable Television = Kabelfernsehen / BK = Breitbandkabel geeignet  Multimedia Antennendose SAT / CATV / R / DATA  Die hochwertige Multimedia Durchgangsdose mit je 1 Anschluss für SAT, Kabel-TV, Radio  die Dose ist rückkanaltauglich und einfach zu montieren.  Durchgangsdose für zwei Koaxkabel Eingang.  CATV = Cable Television = Kabelfernsehen Verwendbar als Durchgangsdose Digitaltauglich Antennendose mit 3 Ausgängen  Anschluss 1: IEC-Stecker für TV Anschluss 2: IEC-Buchse für Radio Anschluss 3: F-Buchse für Sat DC-Durchlass: Ja z.B. für SAT Receiver  DC-Durchlass F-Buchse auf Stamm und DC-Durchlass Stamm auf Stamm  Rückkanaltauglich: Ja z.B. für Internetanwendungen  Rückkanaltauglich im Frequenzbereich 5–65 MHz Durchgangsdämpfung (SAT/TV 2200/862MHz) nur <3dB / < 2,0dB  Frequenzbereich SAT-Anschluss 950…2200 MHz Frequenzbereich Radio-Anschluss 87,5 … 108 MHz Frequenzbereich TV-Anschluss (Vorwärtsweg | Rückkanal) 109…862 MHz / 5…65 MHz Verlängerte F-Buchsen LTE-Filter unterdrückt Störsignale von Mobilfunk / WLAN / 3G / 4G  Passt zu allen gängigen Schalterprogrammen von JUNG / GIRA / BuschJäger / Merten usw. ( Blenden somit optional )  Einkabeltauglich für Unicable I (EN50494) und Unicable II (EN50607) Absetzmaß 8/13 mm Oberflächenveredeltes Gehäusematerial (Nitin-Beschichtung) Klasse A+ 10 dB  Frequenzbereich: 5–2200 MHz Impedanz: 75-Ohm  Dämpfung bei: 10dB (CATV) / 10dB (SAT) / 12dB (Radio) Kabel-Durchmesser (Außen -ø): 4,7–7,35 mm Verwendbare Kabel Innenleiter = 0,63…1,13 mm / Aussendurchmesser: 4,70…7,35 mm  Abmessungen 68 × 68 × 39 mm / Absetzmaß 8/13 mm  Rahmen und Blende je nach Schalterprogramm und Kombination mit Steckdosen optional erhältlich einige Beispiele für Sie ( ggf. Bst Nr unter Suche eingeben )   Bst Nr 78-306-00120 = 1-fach Universal Blende 3-Loch Weiss ( 75x75mm )  Bst Nr 78-306-00092 = Aufputzrahmen Reinweiss ( 75x75mm )  oder  Alternative Aussenrahmen in Verbindung mit Steckdosen und anderen Anschlüssen  ---- Jung ---- Bst Nr 39-875-00546 = Jung Innenblende 55x55mm mit 3-fach Loch in Alpinweiss Bst Nr 39-875-00598 = Jung Aussenrahmen 1-fach Alpinweiss mit Loch 55x55mm Aussen 80x80mm  Bst Nr 39-875-00440 = Jung Aussenrahmen 2-fach Alpinweiss mit Loch 55x55mm Aussen 80x151mm Bst Nr 39-875-00442 = Jung Aussenrahmen 3-fach Alpinweiss mit Loch 55x55mm Aussen 80x222mm Bst Nr 39-875-00444 = Jung Aussenrahmen 4-fach Alpinweiss mit Loch 55x55mm usw.  Bst Nr 39-875-00447 = Jung Aussenrahmen 5-fach Alpinweiss mit Loch 55x55mm usw.  ---- GIRA ----  Bst Nr 99-300-00713 = GIRA Innenblende 55x55mm mit Ausbruch für Antennendosen ( ohne Aussenrahmen )  Bst Nr 99-300-00702 = GIRA 1-fach Aussenrahmen ( 80x80mm ) ohne Innenblende  Bst Nr 99-300-00770 = GIRA 2-fach Aussenrahmen ( 80x160mm ) ohne Innenblende  Bst Nr 99-300-00773 = GIRA 3-fach Aussenrahmen ( 80x240mm ) ohne Innenblende  Bst Nr 99-300-00774 = GIRA 4-fach Aussenrahmen ( 80x320mm ) ohne Innenblende   Bst Nr 99-300-00775 = GIRA 5-fach Aussenrahmen ( 80x400mm ) ohne Innenblende -- Adapterrahmen für andere Herstellerblenden ---  Bst Nr 99-300-00708 = GIRA Innenrahmen Zwischenrahmen von 55x55mm auf 50x50mm  ---- VIKO-Panasonic ---  Bst Nr 99-300-02530 = VIKO Innenblende 50x50mm mit Ausbruch für Antennendosen ( ohne Aussenrahmen )

Multimedia Antennendose SAT / CATV / R / DATA Einzeldose mit Rückkanal und Internetübertragung  Multimedia Antennendose für SAT und oder Kabelfernsehen mit Rückkanal Internetübertragung  Vodafone Kabel Deutschland gelistet ! Empfohlen in Verwendung Kabel Deutschland, Vodafone, AND u.a. BK Betreibern SAT und CATV = Cable Television = Kabelfernsehen / BK = Breitbandkabel geeignet  Multimedia Antennendose SAT / CATV / R / DATA  Die hochwertige Multimedia Einzeldose mit je 1 Anschluss für SAT, Kabel-TV, Radio  die Dose ist rückkanaltauglich und einfach zu montieren.  Einzeldosefür ein Koaxkabel Eingang.  CATV = Cable Television = Kabelfernsehen Verwendbar als Einzeldose  Digitaltauglich Antennendose mit 3 Ausgängen  Anschluss 1: IEC-Stecker für TV Anschluss 2: IEC-Buchse für Radio Anschluss 3: F-Buchse für Sat DC-Durchlass: Ja z.B. für SAT Receiver  DC-Durchlass F-Buchse auf Stamm und DC-Durchlass Stamm auf Stamm  Rückkanaltauglich: Ja z.B. für Internetanwendungen  Rückkanaltauglich im Frequenzbereich 5–65 MHz Frequenzbereich SAT-Anschluss 950…2200 MHz Frequenzbereich Radio-Anschluss 87,5 … 108 MHz Frequenzbereich TV-Anschluss (Vorwärtsweg | Rückkanal) 109…862 MHz / 5…65 MHz Verlängerte F-Buchsen LTE-Filter unterdrückt Störsignale von Mobilfunk / WLAN / 3G / 4G  Passt zu allen gängigen Schalterprogrammen von JUNG / GIRA / BuschJäger / Merten usw. ( Blenden somit optional )  Einkabeltauglich für Unicable I (EN50494) und Unicable II (EN50607) Absetzmaß 8/13 mm Oberflächenveredeltes Gehäusematerial (Nitin-Beschichtung) Klasse A+ 10 dB  Frequenzbereich: 5–2200 MHz Impedanz: 75-Ohm  Dämpfung bei: >1,3dB (CATV) / >1,0dB (SAT) / >4,5dB (Radio) Kabel-Durchmesser (Außen -ø): 4,7–7,35 mm Verwendbare Kabel Innenleiter = 0,63…1,13 mm / Aussendurchmesser: 4,70…7,35 mm  Abmessungen 68 × 68 × 39 mm / Absetzmaß 8/13 mm Rahmen und Blende je nach Schalterprogramm und Kombination mit Steckdosen optional erhältlich einige Beispiele für Sie ( ggf. Bst Nr unter Suche eingeben )   Bst Nr 78-306-00120 = 1-fach Universal Blende 3-Loch Weiss ( 75x75mm )  Bst Nr 78-306-00092 = Aufputzrahmen Reinweiss ( 75x75mm )  oder  Alternative Aussenrahmen in Verbindung mit Steckdosen und anderen Anschlüssen  Bst Nr 99-300-00702 = GIRA 1-fach Aussenrahmen ( 80x80mm ) ohne Innenblende  Bst Nr 99-300-00770 = GIRA 2-fach Aussenrahmen ( 80x160mm ) ohne Innenblende  Bst Nr 99-300-00773 = GIRA 3-fach Aussenrahmen ( 80x240mm ) ohne Innenblende  Bst Nr 99-300-00774 = GIRA 4-fach Aussenrahmen ( 80x320mm ) ohne Innenblende   Bst Nr 99-300-00775 = GIRA 5-fach Aussenrahmen ( 80x400mm ) ohne Innenblende Bst Nr 99-300-00713 = GIRA Innenblende 55x55mm mit Ausbruch für Antennendosen ( ohne Aussenrahmen )  Bst Nr 99-300-00708 = GIRA Innenrahmen Zwischenrahmen von 55x55mm auf 50x50mm für andere Herstellerblenden Bst Nr 99-300-02530 = VIKO Innenblende 50x50mm mit Ausbruch für Antennendosen ( ohne Aussenrahmen )

F-Stecker F-Crimpstecker F-59 Crimpstecker für RG58 RG59U SAT-Kabel Koaxkabel F-Stecker F-Crimpstecker F-59 Crimp für RG58 RG59U SAT-Kabel Koaxkabel F-Stecker F-59 F-Crimpstecker Crimpmontage für Koaxkabel SAT Kabel etc mit 7mm Durchmesser Durchmesser Kabelmantel (ca.) 7mmDurchmesser Dielektrikum 4 mmAnschluss, Typ F-Stecker (Crimpen)Gehäusematerial Kupfer / Kontaktmaterial Nickel passende Zange z.B. 97-905-00800 ( siehe im Zubehör Register )

SAT Dose 4-fach Antennendose bzw. Anschlußdose auch für Einzel, GA, BK oder Kabelfernseh geeignet SAT Enddose es kann intern nur ein Koaxkabel angeschlossen werden     Erklärung: Enddose = Stichleitungsdose 4-fach belegung für SAT / TV und Rundfunkanschluss (z.B. UKW)      2x F-Buchse (Schraubbuche für 2x SAT-Receiver oder DVB-S TV)     Koaxbuchse für TV ....     Koaxstecker für Rundfunk wenn eingespeisst wird Digitaltauglich und HD SAT tauglich  Mit DC Durchgangkann direkt an LNB angeschlossen werden Für digitales Kabelfernsehen geeignet Sonderkanal und Rückkanal tauglichEinzel, GA- BK- SAT-Anlagen, Digital, Rückweg, Sonderkanal Auskoppeldämpfung SAT 950-2400 MHz < 3,5 dB Auskoppeldämpfung TV 5-862 MHz < 2,5 dB Auskoppeldämpfung Rundfunk 87,5-125 MHz < 2 dB Schirmungsmaß (dB) > 85 Für die Aufputz- oder auch Unterputzmontage geeignet wenn Montage ohne Aufputzrahmen erfolgt Abmessungen: 75x75mm ( +/-2mm )  Lieferumfang:    1x 4-fach SAT-Antennendose    1x Aufputzrahmen    1x Frontblende wie Abbildung

Koaxverteiler Antennenverteiler zweifach Verteiler    Koaxverteiler 2-fach, z.B. für TV, Fernseher, Recorder usw. 1x Koaxbuchse auf 2x Koaxstecker zum Anschluss zweier TV Geräte an ein Antennendose! Einsatz z.B. auf Antennendose oder in den Koax-Kabelweg einstecken Fertig

Koaxverteiler Antennensignalverteiler  Antennen zweifach Verteiler aus Vollmetall daher Störstrahlsicher!  Koaxverteiler 2-fach, z.B. für Radio, Tuner usw. 75-ohm Koaxverteiler Y-Adapter  1x Koaxstecker auf 2x Koaxbuchse Einsatz z.B. auf Antennendose oder in den Koax-Kabelweg einstecken Fertig !

 Koaxstecker bzw. auch IEC Stecker genannt TV-Stecker Antennenstecker Kabelfernsehstecker Gute solide verarbeitet  Koaxial-Stecker mit Schraubbefestigung Abgeschirmter Steckverbinder Impedanz 75-Ohm  Kunststoff Weiss gerade Bauform  Stecker nach DIN45325

 Koaxkupplung bzw. auch IEC Kupplung genannt TV Antennenstecker Kabelfernsehstecker Gute solide Qualität Koaxial-Kupplung mit Schraubbefestigung Abgeschirmter Steckverbinder Kunststoff Weiss gerade Bauform Stecker nach DIN45325

F-Adapter um 2x F-Stecker zu verbinden Verbindungsstück mit 2x F-Buchse Verbinder F-Buchse auf F-Buchse Gesamtlänge ca. 26mm ( 9mm + 13mm ) Ideal um 2 F-Steckverbindungen zu verbinden

F-Winkeladapter F-Stecker auf F-Buchse F-Adapter 90grad gewinkelt ideal für enge Stellen in der Antennentechnik oder in einer Dose bzw. hinter dem TV-Gerät usw.  Einfache Montage durch Zusammenschrauben und Anstecken Platzsparend aufgrund der gewinkelten Form Adapter-Stecker aus Zink ( nicht rostend ) Ideal für Verlängerungskabel oder Koaxkabel mit F-Stecker Geeignet für alle Arten von Antennenverbindungen wie DVBS, DVBT, DVB-T2, SAT-Antenne, LNB, Flachantenne, TV, Receiver, WLAN usw.  Einsatz im Frequenzbereich 0-2400Mhz = 2,4Ghz  Impedant: typisch 75-Ohm  RoHS Ja  Abmessungen 24x18x10mm ( siehe  auch Zeichnung weitere Bilder )  Passendes Zubehör wie F-Stecker, T-Stücke unter Zubehör oder unter Suche

F-Stecker für dickes Koax, z.B. für das 100 bzw. 120dB Koaxkabel Innendurchmesser beim Gweinde ca: 8,0mm für SAT und TV-Koaxkabel mit 8,2...8,5mm Aussendurchmesser

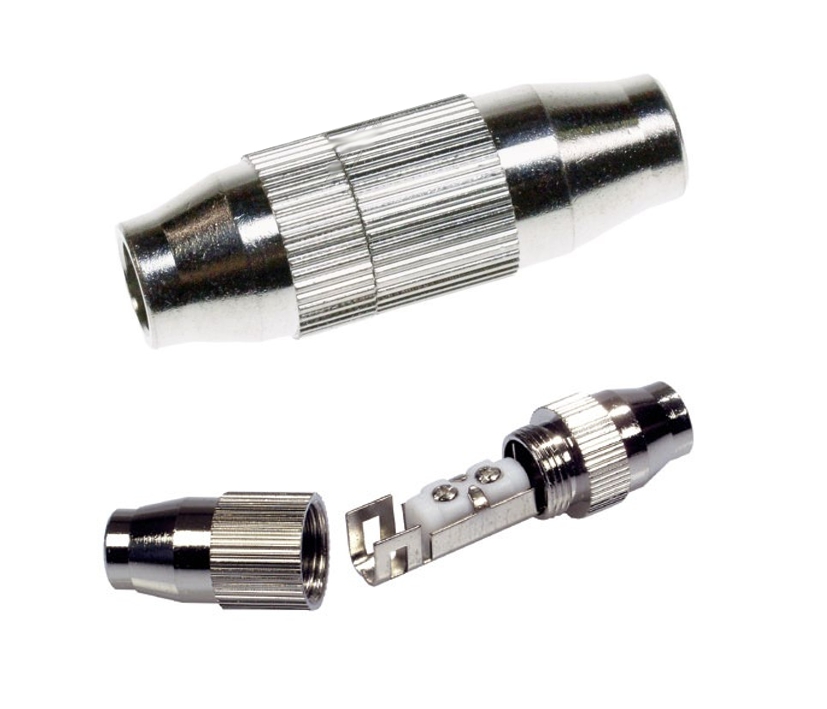

Koaxverbinder Koaxmuffe für Digitale oder Analoge Signale geeignet Hochwertige Version in Vollmetall Ausführung Störstrahlsicher  Vollmetall Silber bzw. Chromfarben Antennenverbinder für Koaxkabel  Aussenhülle = schraubbar Innenverbinder schraubbar Für SAT, TV Kabel oder auch HF Anwendungen alle Art auch für Kamerakabel geeignet Kabeleinlass: max 7,2mm Abmessungen: L: 45mm Durchmesser: 14,5mm
