Antennendose Einzeldose Kabelfernseh Dose CATV Rückkanal DATA für Kabel-Deutschland
10,90 €
% 14,95 € (27.09% gespart)
Sofort verfügbar, Lieferzeit: 2-3 Tage
Produktinformationen "Antennendose Einzeldose Kabelfernseh Dose CATV Rückkanal DATA für Kabel-Deutschland"
Multimedia Antennendose CATV / R / DATA Einzeldose mit Rückkanal und Internetübertragung Vodafone Kabel-Deutschland gelistet !
Empfohlen in Verwendung Kabel Deutschland, Vodafone Betreibern ( gelistet bei KabelDeutschland Vodafone )
Multimedia Antennendose für BK-Kabelnetze mit Internetübertragung
CATV = Cable Television = Kabelfernsehen
NICHT FÜR SAT GEEIGNET dies ist eine andere SERIE !
- Digitaltauglich Antennendose mit 4 Ausgängen
- Anschluss 1: Koax IEC-Stecker für TV
- Anschluss 2: Koax IEC-Buchse für Radio
- Anschluss 3: F-Buchse für Daten ( z.B. Moderne Flachbildfernseher mit F-Buchse, PVR... )
- LTE-Filter integriert unterdrückt somit Störsignale durch Mobilfunk
- Passt zu gängigen Schalterprogrammen div. Herstelr
- HDTV-tauglich
- Einzeldose für ein Koaxkabel
- Multimedia Antennensteckdose für Breitband BK-Kabelnetze
- für alle gängigen Schalterprogramme (deutsche Norm)
- Passt zu allen gängigen Schalterprogrammen von JUNG / GIRA / BuschJäger / Merten usw. ( Blenden somit optional )
- mit Internetübertragung
- Rückkanal tauglich 5-65MHz,
- mit 3 Ausgänge ( 2x Koax ( IEC ) 1x F-Buchse )
- verlängerte F-Buchse
- wegklappbarer Anschlussdeckel oberflächenveredelt
- breitbandige Auskopplung Frequenzbereich 5 ... 1006 MHz
- Klasse A gemäß EN 50083-2 / A1 +10dB uzm Schutz vor 3G/4G und LTE Störungen
- LTE und 4G-protected
- HDTV-tauglich
- Durchgangsdämpfung: nur 2,5db
- Anschlussdämpfung TV: 14 +/- 1db
- Anschlussdämpfung Radio: 16 +/- 1db 87,5...108 MHz
- Anschlussdämpfung Data: 14 +/- 1db
- Entkopplung DATA.TV bei 5…65 MHz: >70dB
- Entkopplung DATA.TV bei 109....1006Mhz : >30dB
- Einkabeltauglich gemß EN50494 / EN 50607
- Erhöhte Schirmwirkung gegen 4G / LTE Einstrahlung
- Schirmung: Klasse A gemäß EN 50083-2/A1
- (+ 10 dB zum Schutz vor LTE-Störungen für passive Bauelemente)
- Verwendbare Kabel Innenleiter = 0,63…1,13 mm / Aussendurchmesser: 4,70…7,35 mm
- Abmessungen 68 × 68 × 39 mm / Absetzmaß 8/13 mm
Rahmen und Blende je nach Schalterprogramm und Kombination mit Steckdosen optional erhältlich einige Beispiele für Sie ( ggf. Bst Nr unter Suche eingeben )

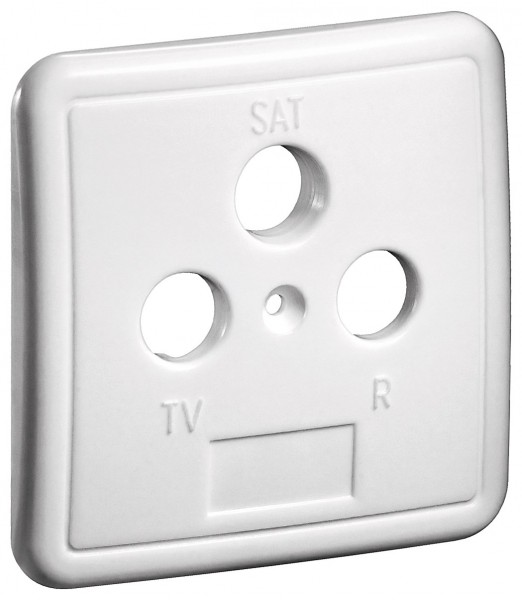

- Bst Nr 78-306-00120 = 1-fach Universal Blende 3-Loch Weiss ( 75x75mm )
- Bst Nr 78-306-00092 = Aufputzrahmen Reinweiss ( 75x75mm )
- oder
- Alternative Aussenrahmen in Verbindung mit Steckdosen und anderen Anschlüssen
- ---- Jung ----

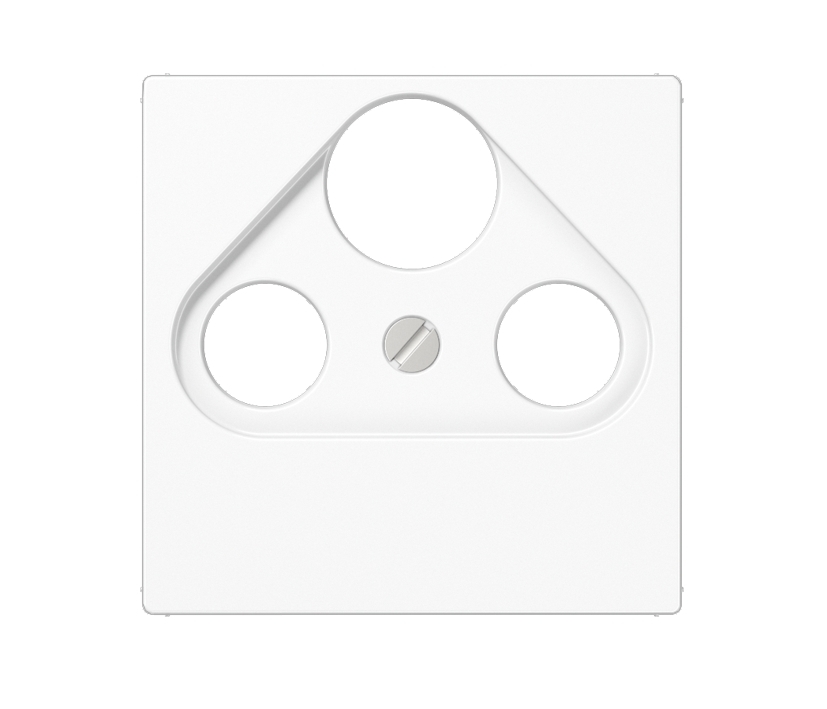

- Bst Nr 39-875-00546 = Jung Innenblende 55x55mm mit 3-fach Loch in Alpinweiss
- Bst Nr 39-875-00598 = Jung Aussenrahmen 1-fach Alpinweiss mit Loch 55x55mm Aussen 80x80mm
- Bst Nr 39-875-00440 = Jung Aussenrahmen 2-fach Alpinweiss mit Loch 55x55mm Aussen 80x151mm
- Bst Nr 39-875-00442 = Jung Aussenrahmen 3-fach Alpinweiss mit Loch 55x55mm Aussen 80x222mm
- Bst Nr 39-875-00444 = Jung Aussenrahmen 4-fach Alpinweiss mit Loch 55x55mm usw.
- Bst Nr 39-875-00447 = Jung Aussenrahmen 5-fach Alpinweiss mit Loch 55x55mm usw.
- ---- GIRA ----

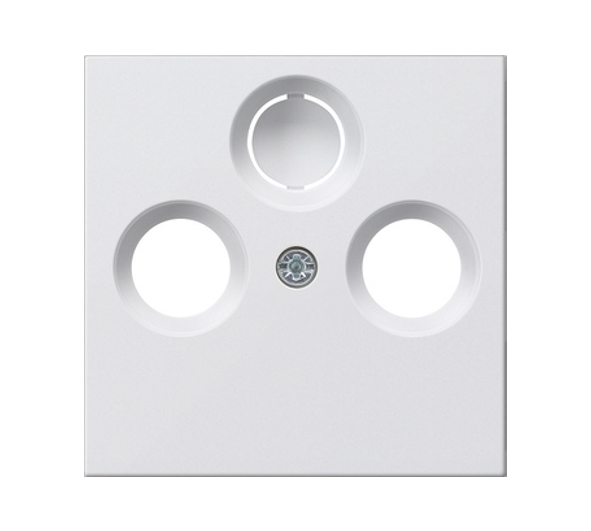

- Bst Nr 99-300-00713 = GIRA Innenblende 55x55mm mit Ausbruch für Antennendosen ( ohne Aussenrahmen )
- Bst Nr 99-300-00702 = GIRA 1-fach Aussenrahmen ( 80x80mm ) ohne Innenblende
- Bst Nr 99-300-00770 = GIRA 2-fach Aussenrahmen ( 80x160mm ) ohne Innenblende
- Bst Nr 99-300-00773 = GIRA 3-fach Aussenrahmen ( 80x240mm ) ohne Innenblende
- Bst Nr 99-300-00774 = GIRA 4-fach Aussenrahmen ( 80x320mm ) ohne Innenblende
- Bst Nr 99-300-00775 = GIRA 5-fach Aussenrahmen ( 80x400mm ) ohne Innenblende
- -- Adapterrahmen für andere Herstellerblenden ---
- Bst Nr 99-300-00708 = GIRA Innenrahmen Zwischenrahmen von 55x55mm auf 50x50mm
- ---- VIKO-Panasonic ---

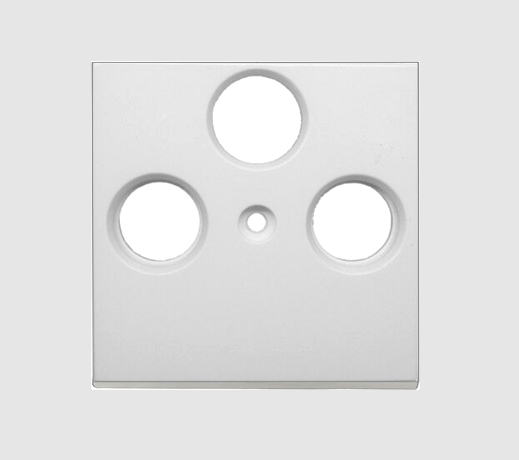

- Bst Nr 99-300-02530 = VIKO Innenblende 50x50mm mit Ausbruch für Antennendosen ( ohne Aussenrahmen )
Anmelden
Zubehör
Jung Blende für Antennendosen 55x55mm Innenblende für SAT-TV-Kabelfernseh Dose mit 3-Loch Alpinweiss Innenblende 55x55mm für SAT- und oder TV Dosen, Kombidosen, Kabelfernsehdose, Antennendosen div. Hersteller Innenrahmen in Farbe Alpinweiss glänzend Mit 4xrunden Durchbrüchen Zentralschraube mittig. Aussenabmessungen: 55x55mm Passende Aussenrahmen aus dem Programm A und AS z.B. AS581 / AS582 / AS583 / AS584 / AS585 geeignet für für handelsübliche Antennen-Steckdosen nach DIN und div. andere Sat-Dosen, BK-Dosen, Kabelfernsehdosen
3-Loch Blende Innenrahmen für Antennendosen Reinweiss Glanz Blende für Antennendose 3-Loch Innenblende Für viele Antennen-Anschlussdosen geeignet nach DIN49075 Innenrahmen: 50x50mm Lieferung inkl. 1x Schraube ( ist auf der Rückseite der Blende eingeklemmt ) Innere Zentralplatte bzw. Innenblende ohne Außenrahmen für Antennensteckdose Koax oder SAT oder Kabelfernsehen ( je DM 14mm ) Geeignet für 3-Loch Antennensteckdosen Innenabbdeckung ohne Aussenrahmen ohne Beschriftungsfeld ohne Aufdruck Geeignet für Schutzart IP20 Indoor Farbe Reinweiss glänzend (ähnlich RAL9010 ) MERIDIAN Optional erhältlich Blenden, Aussenrahmen und auch Steckdosen, Schalter, Taster usw. ( passend zum Schalterprogramm von VIKO ) Bst Nr 99-300-02700 = 1-fach Aussenrahmen Bst Nr 99-300-02702 = 2-fach Aussenrahmen Bst Nr 99-300-02703 = 3-fach Aussenrahmen Bst Nr 99-300-02704 = 4-fach Aussenrahmen Bst Nr 99-300-02705 = 5-fach Aussenrahmen Bst Nr 99-300-02706 = 6-fach Aussenrahmen
Aufputzrahmen ohne Deckel zB für Antennendose usw. Grundrahmen bzw. Basisrahmen erforderlich für die Aufputzmontage Für fast alle Antennen-, Lautsprecher- Anschlussdosen geeignet Abmessungen: 75x75x32mm ( +/-1mm ) Farbe: Weiss ( Reinweiss )
Blende Innenrahmen für Antennendosen Reinweiss Glanz Standard55 Innere Zentralplatte bzw. Innenblende für Antennensteckdose Koax oder SAT oder Kabelfernsehen Geeignet für 2er oder 3er Antennensteckdose Innenabbdeckung ohne Aussenrahmen ohne Beschriftungsfeld ohne Aufdruck Geeignet für Schutzart IP20 Indoor passend zu System55 mit Abmessungen 55x55mm Farbe Reinweiss glänzend (ähnlich RAL9010 )

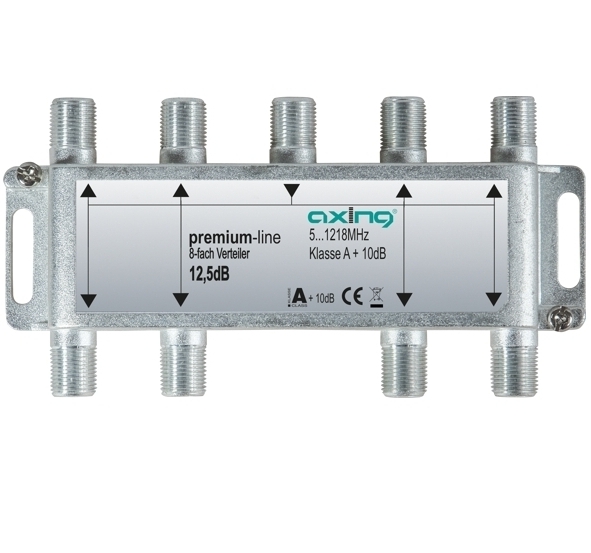

Antennenverteiler Kabelfernseh Verteiler für Kabel-Deutschland zugelassen Multimedia tauglich mit Rückkanal und Internetübertragung Vodafone Kabel-Deutschland gelistet ! Empfohlen in Verwendung Kabel Deutschland, Vodafone Betreibern ( gelistet bei KabelDeutschland Vodafone ) Auch geeignet für UnityMedia ( jedoch dort nicht gelistet ) Ein Verteiler wird dann eingesetzt, wenn das eingehende Antennensignal auf mehrere ähnlich lange Leitungen verteilt werden soll. Dabei gibt es einen Eingang und mehrere Ausgänge mit gleichen Dämpfungswerten. Kabelfernseh Verteiler ( BK ) Klasse A Vodafone Kabel Deutschland zugelassen Für TV und Rundfunk (RDF) und vor allem Kabelfernsehen (nicht SAT) Multimedia-tauglich ! 8 fach Multiabzweiger geeignet für Kabelfernsehen, Antennenleitung Verwendbar für CAI bzw. BK = Breibbandkabelfernsehen = Kabelfernsehen. ++ Vodafone Kabel Deutschland zugelassen ( gelistet ) ++ Eingänge 1 und Ausgänge 8 bzw. Abzweiger 8. Stichverteiler einfach zwischen die Antennenleitung einbauen und schon stehen 8 Antennenabzeigungen z.B. für Antennendosen zur Verfügung. Multimedia-tauglich, hohe Rückflussdämpfung, Kontakte vergoldet, Ein- und Ausgänge brummentstört, Gehäuse Druckguss mit Erdklemme und separatem Montagesockel, Rückflussdämpfung und Entkopplung gemäß VFKD TS220 8x F-Buchsen für F-stecker Anschlusstechnik Hohe Intermodulationsfestigkeit Schirmungsmaß Klasse A +10 dB, gemäß EN 50083-2 Rückflussdämpfung und Entkopplung gemäß VFKD TS 220 ++ Vodafone Kabel Deutschland zugelassen++ Abmessungen: 142 x 64 x 32mm Technische Daten: Verteildämpfung 5…94 MHz = 10,2 dB Verteildämpfung 94…188 MHz = 10 dB Verteildämpfung 188…376 MHz = 10,2 dB Verteildämpfung 376…752 MHz = 10,8 dB Verteildämpfung 752…950 MHz = 11,4 dB Verteildämpfung 950…1218 MHz = 12,3 dB Rückkanal tauglich Multimedia-tauglich 5...65Mhz Rückflussdämpfung 5…94 MHz = 18 dB Rückflussdämpfung 94…188 MHz = 16,5 dB Rückflussdämpfung 188…376 MHz = 15 dB Rückflussdämpfung 376…752 MHz = 13,5 dB Rückflussdämpfung 752…1218 MHz = 12 dB Frequenzbereich 5…1218 MHz Entkopplung Ausgang-Ausgang 10…94 MHz = 22 dB Entkopplung Ausgang-Ausgang 94…188 MHz = 20,5 dB Entkopplung Ausgang-Ausgang 188…376 MHz = 19 dB Entkopplung Ausgang-Ausgang 376…752 MHz = 17,5 dB Entkopplung Ausgang-Ausgang 752…950 MHz = 16 dB Entkopplung Ausgang-Ausgang 950…1218 MHz = 14 dB Intermodulationsfestigkeit (EN 60728-4) 113,5 dBµV Anschlüsse F-Buchse Zusatzinfo zu den Frequenzen: SAT LNB = Frequenzbereich von 950-2150 MHz DAB / DAB+ digitalen Radio-Standard Frequenzbereich: VHF Band III (174–230 MHz) wird in Deutschland für digitales Radio freigehalten einigen Ländern Kanal-13 (230–240 MHz) L-Band = Lokalband 1452-1492 Mhz DAB+ (DMB) Rundfunkdienste (in Europa) direkte Sichtverbindung zum Sender nötig, geringe terrestrische Reichweite UKW genutzten Frequenzbereich 87,5–108 MHz DVB-T ab 03-2017 für terrestrisches Fernsehen per Antenne genutzten Frequenzbereich VHF Band III Frequenzband 177,5–226,5 MHz UHF Band IV und V Frequenzband 474–786 MHz DVB-T2 ab Mitte 2019 in der BRD liegt im Bereich von 470 MHz bis 690 MHz Zunächst wird jedoch auch das 700-MHz-Band bis einschließlich K59 (778 MHz) verwendet. Passendes weiteres Zubehör ... Antennendosen siehe im Zubehör Register Art-Nr 39-856-00018 = Abschlußwiderstand für unbenutze Ausgänge

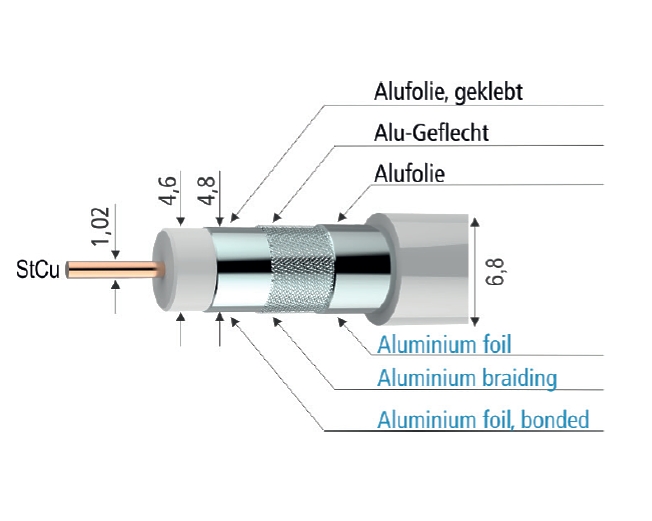

120dB Koaxkabel bzw. Antennenkabel für SAT- oder Kabelfernsehen. Hohe Qualität mit guten Eigenschaften, darf in keinem Neubau fehlen 120dB Koaxkabel Antennenkabel, 4-fach geschirmt, 100m mit Metermarkierung Koaxkabel digitaltauglich für digitale SAT-Anlagen, Kabelfernsehen und auch BK-Kabelanlagen digitaltauglich für die Hausinstallation von HDTV per DVB-S/S2, DVB-T/T2, DVB-C/C2 und SAT vierfacher Signalschirm für besonderen Schutz über lange Distanzen hochwertiges PVC für Schutz vor Hitze, Kälte und Regen Meterskalierung auf dem Antennenkabel geliefert auf einer Kabelrolle aus Pappe Diese Koaxial-/Antennenkabel erfüllen die CPR (Construction Products Regulation) Bauprodukte-Verordnung (BauPVO) und entsprechen somit der Eca Brandschutzklasse digitaltauglich für die Hausinstallation von HDTV per DVB-S/S2, DVB-T/T2, DVB-C/C2 und SAT Kabelfernseh tauglich bzw. dieses Fernsehkabel ist digitaltauglich für die Installation von HDTV per DVB-S/S2, DVB-T/T2, DVB-C/C2. vierfacher Signalschirm für besonderen Schutz über lange Distanzen besonderen Schutz gegen Störstrahlung von WLAN, 3G, 4G, 5G, LTE Meterskalierung auf dem Kabel Impedanz = Wellenwiderstand : 75-Ohm Schirmungsmaß = 120dB Kabelaufbau : 4-fach Abschirmung Typ 1, Schirmung Folie (Alu) Typ 2, Schirmung Geflecht (Alu) 48x Typ 3, Schirmung Folie (Alu) Typ 4, Schirmung Geflecht (Alu) 48x Aussendurchmesser ca 7,2mm Durchmesser Dielektrikum 4.8 mm Innenleiter CCS, Aderdurchmesser 1.02 mm Betriebstemperatur -20 °C bis +75 °C Außenmantel PVC Kabelfarbe: Weiss passend dazu (siehe Zubehör-Register): F-Aufdrehstecker oder F-Crimpstecker der F-Kompressionsstecker Wir empfehlen hierzu folgende Antennendose je nach Einsatzart ( siehe unten im Zubehör ): Bst Nr 78-306-00210 = Antenndose Einzeldose -------- für Kabelfernsehen mit Unitymedia / KabelBW Bst Nr 78-306-00220 = Antenndose Durchgangsdose für Kabelfernsehen mit Unitymedia / KabelBW oder Bst Nr 78-306-00205 = Antenndose Einzeldose -------- für Kabelfernsehen mit KabelDeutschland Vodafone Bst Nr 78-306-00200 = Antenndose Durchgangsdose für Kabelfernsehen mit KabelDeutschland Vodafone oder Bst Nr 78-306-00310 = Antenndose Einzeldose -------- für SAT oder auch Kabelfernsehen CATV / SAT / R / DATA Bst Nr 78-306-00300 = Antenndose Durchgangsdose für SAT oder auch Kabelfernsehen CATV / SAT / R / DATA
Inhalt: 100 Laufende(r) Meter (0,35 € / 1 Laufende(r) Meter)
100dB SAT Kabel Koaxkabel Verlegekabel für SAT TV oder Kabelfernsehen Digitaltauglich Class A getestet, für digitale SAT- und BK-Kabelanlagen Kabelfernsehen getestet und eingestuft in Class A (nach EN 50117) digitaltauglich für die Hausinstallation von HDTV per DVB-S/S2, DVB-T/T2, DVB-C/C2, SAT doppelter Signalschirm für guten Schutz über lange Distanzen Meterskalierung auf dem Kabel 2x fach geschirmt 100dB 7mm Koaxialkabel (weiß) bei 100m auf Spule 100dB Schirmungsmaß Außenmantel PVC weiss 1,13 mm STAKU Innenleiter Folienabschirmung Aluminium Geflecht 128 x 0,12 Aluminium 75-Ohm Wellenwiderstand mit Meter Markierung doppelt geschirmt Klasse A, CE Dämpfung bei 20°C in dB/100m 100 MHz - 6,1 dB 200 MHz - 7,7 dB 300 MHz - 9,6 dB 500 MHz - 13,4 dB 800 MHz - 17,7 dB 1000 MHz - 20,2 dB 1350 MHz - 22,5 dB 1750 MHz - 26,7 dB 2050 MHz - 30,6 dB 2150 MHz - 32,1 dB passend dazu (siehe Zubehör-Register): F-Aufdrehstecker oder F-Crimpstecker der F-Kompressionsstecker Wir empfehlen hierzu folgende Antennendose je nach Einsatzart ( siehe unten im Zubehör ): Bst Nr 78-306-00210 = Antenndose Einzeldose -------- für Kabelfernsehen mit Unitymedia / KabelBW Bst Nr 78-306-00220 = Antenndose Durchgangsdose für Kabelfernsehen mit Unitymedia / KabelBW oder Bst Nr 78-306-00205 = Antenndose Einzeldose -------- für Kabelfernsehen mit KabelDeutschland Vodafone Bst Nr 78-306-00200 = Antenndose Durchgangsdose für Kabelfernsehen mit KabelDeutschland Vodafone oder Bst Nr 78-306-00310 = Antenndose Einzeldose -------- für SAT oder auch Kabelfernsehen CATV / SAT / R / DATA Bst Nr 78-306-00300 = Antenndose Durchgangsdose für SAT oder auch Kabelfernsehen CATV / SAT / R / DATA
Inhalt: 100 Laufende(r) Meter (0,30 € / 1 Laufende(r) Meter)

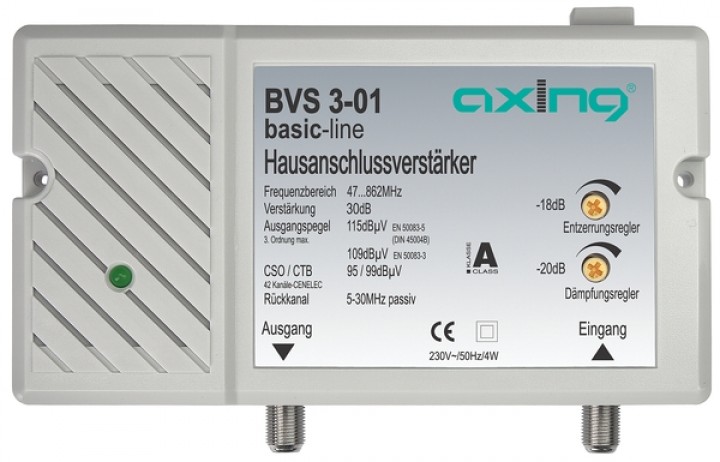

Verstärker für Kabelfernsehen Hausanschlussverstärker. Ideal für Ein- und Mehrfamilienhäuser, Mietwohnungen, Büroetagen usw. Montage meist im Keller oder auf dem Dachboden direkt nach dem Übergabepunkt. Breitbandfernseh Antennenverstärker mit Regler zur individuellen Anpassung. Kabeltauglicher Breitbandverstärker mit Anpassungsregler Technische Daten: Kabeltauglicher Hausanschlussverstärker Digital und Analog Antennenverstärker, BK-tauglich für mittlere BK- und terrestrische Netze in Ein- und Mehrfamilienhäuser Eingang: 1x F-Buchse Ausgang 1x F-Buchse Betriebsspannung: 230Vac ( typisch Steckdose ) Verbrauch ca 5VA ca. 5Watt Netzkabellänge ca. 1,2m LED-Anzeige integriert Ja Wandmontage möglich Ja Frequenzbereich: 47-862MHz Band I tauglich / DVBC2 Verstärkung: bis zu 30dB Durchgangsdämpfung 20dB regelbar Entzerrung 18dB Verstärkung einstellbar regelbar Rauschmaß <7dB Ausgangspegel 98 dBµV Erdungsklemme: Klemmleiste Rückkanal-Passiv 5-30MHz Abmessungen ca. 160x100x45mm Gewicht: 450g Optionales weiteres nützliches Zubehör erhältlich wie folgt ( siehe auch im Zubehör-Register ) : Bst-Nr 78-320-00070 = 8-fach Ausgangsverteiler für Kabelfernsehen ( frei verwendbar für 2...8 Abgänge ) Bst Nr 78-306-00205 = Antennendose Einzeldose Kabelfernseh Dose CATV Rückkanal DATA für Kabel-Deutschland Bst-Nr 78-306-00200 = Antennendose Durchgangsdose Kabelfernseh Dose CATV Rückkanal DATA für Kabel-Deutschland Bst Nr 42-710-00020 = 100m Koaxkabel 120dB hochwertiges Antennenkabel zum verlegen passende Adapter je nach Einsatz mit Steckern z.B. Bst-Nr 41-152-00090 = F-Stecker auf Koaxbuchse ( IEC TV ) oder Bst-Nr 41-152-00060 = F-Stecker auf Koaxbstecker ( IEC TV ) oder Bst-Nr 39-856-00008 = F-Stecker zum aufschrauben für übliches 7mm Koaxkabel mit Gummieinsatz für sicheren halt oder Bst-Nr 39-856-00007 = F-Stecker zum aufschrauben für übliches 7mm Koaxkabel oder Bst-Nr 41-152-00013 = F-Winkeladapter
