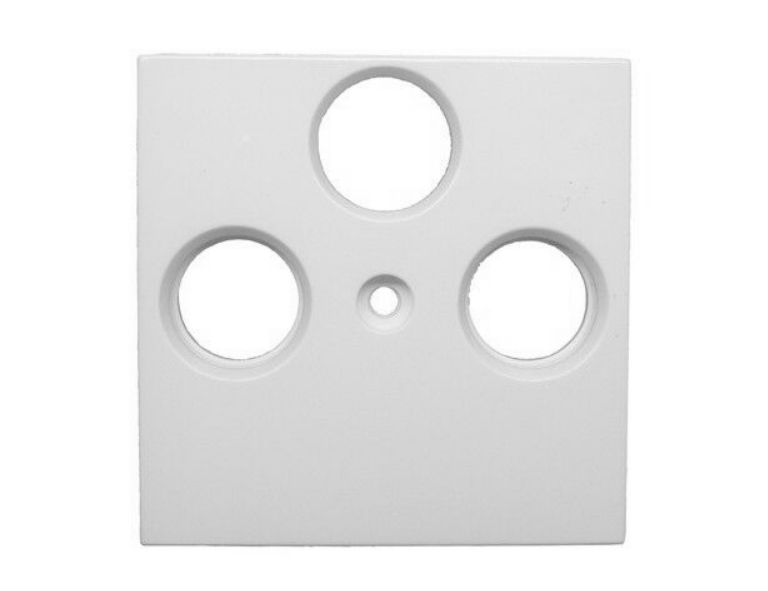

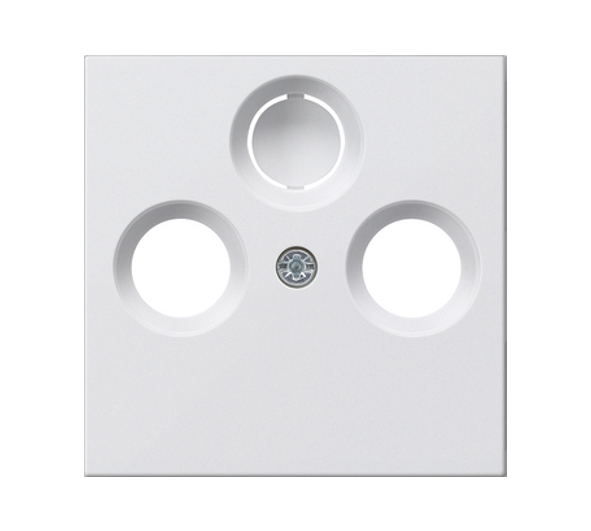

3-Loch Blende 50x50mm Abdeckung für Antennendosen 1-teilig Reinweiss Glanz

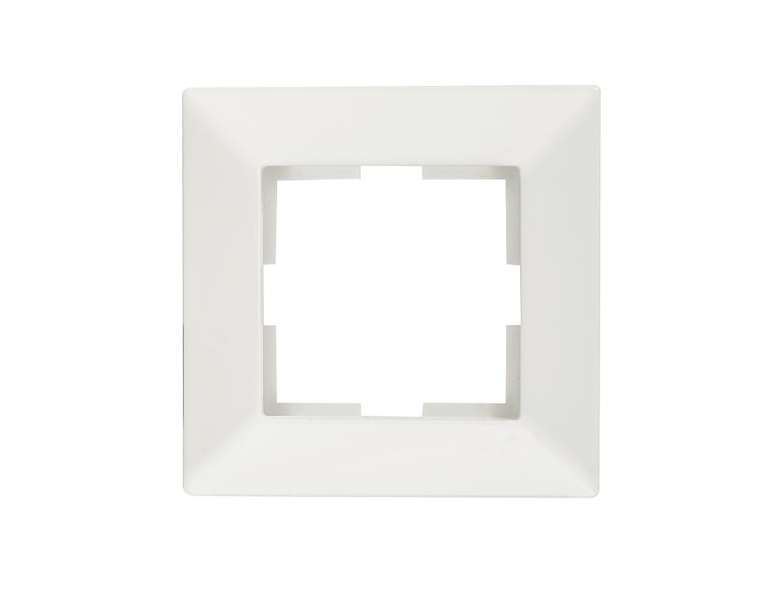

1-fach Außenrahmen 83x83mm Meridian Reinweiss für 50x50mm Inlet Ausendeckblende Kanten leicht abgeschrägt Serie MERIDIAN  Farbe Reinweiss Aussenabmessungen: 83x83mm Innenfenster: 50x50mm  Montageart senkrecht oder waagerecht passend zu der Serie MERIDIAN von VIKO  Optional erhältlich hierzu: Steckdosen, Schalter, Taster, Dimmer, Lautstärkeregler usw.  Bst Nr 99-300-02800 = Wippe 1-fach Schalterwippe für Schalter, Wechselschalter, Taster  Bst Nr 40-200-01150 = UP Wechselschalter 1-fach  Bst Nr 40-200-01170 = UP Taster  Bst Nr 40-200-01180 = UP Kreuzschalter  Bst Nr 99-300-02820 = Wippe  2-fach Schalterwippe für Doppelschalter Bst Nr 40-200-01170 = UP Wechselschalter 2-fach  Bst Nr 40-200-01120 = Steckdose

Multimedia Antennendose SAT / CATV / R / DATA Einzeldose mit Rückkanal und Internetübertragung  Multimedia Antennendose für SAT und oder Kabelfernsehen mit Rückkanal Internetübertragung  Vodafone Kabel Deutschland gelistet ! Empfohlen in Verwendung Kabel Deutschland, Vodafone, AND u.a. BK Betreibern SAT und CATV = Cable Television = Kabelfernsehen / BK = Breitbandkabel geeignet  Multimedia Antennendose SAT / CATV / R / DATA  Die hochwertige Multimedia Einzeldose mit je 1 Anschluss für SAT, Kabel-TV, Radio  die Dose ist rückkanaltauglich und einfach zu montieren.  Einzeldosefür ein Koaxkabel Eingang.  CATV = Cable Television = Kabelfernsehen Verwendbar als Einzeldose  Digitaltauglich Antennendose mit 3 Ausgängen  Anschluss 1: IEC-Stecker für TV Anschluss 2: IEC-Buchse für Radio Anschluss 3: F-Buchse für Sat DC-Durchlass: Ja z.B. für SAT Receiver  DC-Durchlass F-Buchse auf Stamm und DC-Durchlass Stamm auf Stamm  Rückkanaltauglich: Ja z.B. für Internetanwendungen  Rückkanaltauglich im Frequenzbereich 5–65 MHz Frequenzbereich SAT-Anschluss 950…2200 MHz Frequenzbereich Radio-Anschluss 87,5 … 108 MHz Frequenzbereich TV-Anschluss (Vorwärtsweg | Rückkanal) 109…862 MHz / 5…65 MHz Verlängerte F-Buchsen LTE-Filter unterdrückt Störsignale von Mobilfunk / WLAN / 3G / 4G  Passt zu allen gängigen Schalterprogrammen von JUNG / GIRA / BuschJäger / Merten usw. ( Blenden somit optional )  Einkabeltauglich für Unicable I (EN50494) und Unicable II (EN50607) Absetzmaß 8/13 mm Oberflächenveredeltes Gehäusematerial (Nitin-Beschichtung) Klasse A+ 10 dB  Frequenzbereich: 5–2200 MHz Impedanz: 75-Ohm  Dämpfung bei: >1,3dB (CATV) / >1,0dB (SAT) / >4,5dB (Radio) Kabel-Durchmesser (Außen -ø): 4,7–7,35 mm Verwendbare Kabel Innenleiter = 0,63…1,13 mm / Aussendurchmesser: 4,70…7,35 mm  Abmessungen 68 × 68 × 39 mm / Absetzmaß 8/13 mm Rahmen und Blende je nach Schalterprogramm und Kombination mit Steckdosen optional erhältlich einige Beispiele für Sie ( ggf. Bst Nr unter Suche eingeben )   Bst Nr 78-306-00120 = 1-fach Universal Blende 3-Loch Weiss ( 75x75mm )  Bst Nr 78-306-00092 = Aufputzrahmen Reinweiss ( 75x75mm )  oder  Alternative Aussenrahmen in Verbindung mit Steckdosen und anderen Anschlüssen  Bst Nr 99-300-00702 = GIRA 1-fach Aussenrahmen ( 80x80mm ) ohne Innenblende  Bst Nr 99-300-00770 = GIRA 2-fach Aussenrahmen ( 80x160mm ) ohne Innenblende  Bst Nr 99-300-00773 = GIRA 3-fach Aussenrahmen ( 80x240mm ) ohne Innenblende  Bst Nr 99-300-00774 = GIRA 4-fach Aussenrahmen ( 80x320mm ) ohne Innenblende   Bst Nr 99-300-00775 = GIRA 5-fach Aussenrahmen ( 80x400mm ) ohne Innenblende Bst Nr 99-300-00713 = GIRA Innenblende 55x55mm mit Ausbruch für Antennendosen ( ohne Aussenrahmen )  Bst Nr 99-300-00708 = GIRA Innenrahmen Zwischenrahmen von 55x55mm auf 50x50mm für andere Herstellerblenden Bst Nr 99-300-02530 = VIKO Innenblende 50x50mm mit Ausbruch für Antennendosen ( ohne Aussenrahmen )

Multimedia Antennendose SAT / CATV / R / DATA Durchgangsdose mit Rückkanal und Internetübertragung  Multimedia Antennendose für SAT und oder BK-Kabelnetze mit Internetübertragung SAT und CATV = Cable Television = Kabelfernsehen / BK = Breitbandkabel geeignet  Multimedia Antennendose SAT / CATV / R / DATA  Die hochwertige Multimedia Durchgangsdose mit je 1 Anschluss für SAT, Kabel-TV, Radio  die Dose ist rückkanaltauglich und einfach zu montieren.  Durchgangsdose für zwei Koaxkabel Eingang.  CATV = Cable Television = Kabelfernsehen Verwendbar als Durchgangsdose Digitaltauglich Antennendose mit 3 Ausgängen  Anschluss 1: IEC-Stecker für TV Anschluss 2: IEC-Buchse für Radio Anschluss 3: F-Buchse für Sat DC-Durchlass: Ja z.B. für SAT Receiver  DC-Durchlass F-Buchse auf Stamm und DC-Durchlass Stamm auf Stamm  Rückkanaltauglich: Ja z.B. für Internetanwendungen  Rückkanaltauglich im Frequenzbereich 5–65 MHz Durchgangsdämpfung (SAT/TV 2200/862MHz) nur <3dB / < 2,0dB  Frequenzbereich SAT-Anschluss 950…2200 MHz Frequenzbereich Radio-Anschluss 87,5 … 108 MHz Frequenzbereich TV-Anschluss (Vorwärtsweg | Rückkanal) 109…862 MHz / 5…65 MHz Verlängerte F-Buchsen LTE-Filter unterdrückt Störsignale von Mobilfunk / WLAN / 3G / 4G  Passt zu allen gängigen Schalterprogrammen von JUNG / GIRA / BuschJäger / Merten usw. ( Blenden somit optional )  Einkabeltauglich für Unicable I (EN50494) und Unicable II (EN50607) Absetzmaß 8/13 mm Oberflächenveredeltes Gehäusematerial (Nitin-Beschichtung) Klasse A+ 10 dB  Frequenzbereich: 5–2200 MHz Impedanz: 75-Ohm  Dämpfung bei: 10dB (CATV) / 10dB (SAT) / 12dB (Radio) Kabel-Durchmesser (Außen -ø): 4,7–7,35 mm Verwendbare Kabel Innenleiter = 0,63…1,13 mm / Aussendurchmesser: 4,70…7,35 mm  Abmessungen 68 × 68 × 39 mm / Absetzmaß 8/13 mm  Rahmen und Blende je nach Schalterprogramm und Kombination mit Steckdosen optional erhältlich einige Beispiele für Sie ( ggf. Bst Nr unter Suche eingeben )   Bst Nr 78-306-00120 = 1-fach Universal Blende 3-Loch Weiss ( 75x75mm )  Bst Nr 78-306-00092 = Aufputzrahmen Reinweiss ( 75x75mm )  oder  Alternative Aussenrahmen in Verbindung mit Steckdosen und anderen Anschlüssen  ---- Jung ---- Bst Nr 39-875-00546 = Jung Innenblende 55x55mm mit 3-fach Loch in Alpinweiss Bst Nr 39-875-00598 = Jung Aussenrahmen 1-fach Alpinweiss mit Loch 55x55mm Aussen 80x80mm  Bst Nr 39-875-00440 = Jung Aussenrahmen 2-fach Alpinweiss mit Loch 55x55mm Aussen 80x151mm Bst Nr 39-875-00442 = Jung Aussenrahmen 3-fach Alpinweiss mit Loch 55x55mm Aussen 80x222mm Bst Nr 39-875-00444 = Jung Aussenrahmen 4-fach Alpinweiss mit Loch 55x55mm usw.  Bst Nr 39-875-00447 = Jung Aussenrahmen 5-fach Alpinweiss mit Loch 55x55mm usw.  ---- GIRA ----  Bst Nr 99-300-00713 = GIRA Innenblende 55x55mm mit Ausbruch für Antennendosen ( ohne Aussenrahmen )  Bst Nr 99-300-00702 = GIRA 1-fach Aussenrahmen ( 80x80mm ) ohne Innenblende  Bst Nr 99-300-00770 = GIRA 2-fach Aussenrahmen ( 80x160mm ) ohne Innenblende  Bst Nr 99-300-00773 = GIRA 3-fach Aussenrahmen ( 80x240mm ) ohne Innenblende  Bst Nr 99-300-00774 = GIRA 4-fach Aussenrahmen ( 80x320mm ) ohne Innenblende   Bst Nr 99-300-00775 = GIRA 5-fach Aussenrahmen ( 80x400mm ) ohne Innenblende -- Adapterrahmen für andere Herstellerblenden ---  Bst Nr 99-300-00708 = GIRA Innenrahmen Zwischenrahmen von 55x55mm auf 50x50mm  ---- VIKO-Panasonic ---  Bst Nr 99-300-02530 = VIKO Innenblende 50x50mm mit Ausbruch für Antennendosen ( ohne Aussenrahmen )

Multimedia Antennendose CATV / R / DATA Einzeldose mit Rückkanal und Internetübertragung Vodafone Kabel-Deutschland gelistet ! Empfohlen in Verwendung Kabel Deutschland, Vodafone Betreibern ( gelistet bei KabelDeutschland Vodafone )   Multimedia Antennendose für BK-Kabelnetze mit Internetübertragung CATV = Cable Television = Kabelfernsehen  NICHT FÜR SAT GEEIGNET dies ist eine andere SERIE ! Digitaltauglich Antennendose mit 4 Ausgängen  Anschluss 1: Koax IEC-Stecker für TV Anschluss 2: Koax IEC-Buchse für Radio Anschluss 3: F-Buchse für Daten ( z.B. Moderne Flachbildfernseher mit F-Buchse, PVR... )  LTE-Filter integriert unterdrückt somit Störsignale durch Mobilfunk Passt zu gängigen Schalterprogrammen div. Herstelr  HDTV-tauglich  Einzeldose für ein Koaxkabel  Multimedia Antennensteckdose für Breitband BK-Kabelnetze  für alle gängigen Schalterprogramme (deutsche Norm) Passt zu allen gängigen Schalterprogrammen von JUNG / GIRA / BuschJäger / Merten usw. ( Blenden somit optional )  mit Internetübertragung Rückkanal tauglich 5-65MHz,  mit 3 Ausgänge ( 2x Koax ( IEC ) 1x F-Buchse )  verlängerte F-Buchse  wegklappbarer Anschlussdeckel oberflächenveredelt breitbandige Auskopplung Frequenzbereich 5 ... 1006 MHz Klasse A gemäß EN 50083-2 / A1 +10dB uzm Schutz vor 3G/4G und LTE Störungen  LTE und 4G-protected  HDTV-tauglich  Durchgangsdämpfung: nur 2,5db Anschlussdämpfung TV: 14 +/- 1db Anschlussdämpfung Radio: 16 +/- 1db 87,5...108 MHz Anschlussdämpfung Data: 14 +/- 1db Entkopplung DATA.TV bei 5…65 MHz: >70dB Entkopplung DATA.TV bei 109....1006Mhz : >30dB Einkabeltauglich gemß EN50494 / EN 50607 Erhöhte Schirmwirkung gegen 4G / LTE Einstrahlung  Schirmung: Klasse A gemäß EN 50083-2/A1 (+ 10 dB zum Schutz vor LTE-Störungen für passive Bauelemente) Verwendbare Kabel Innenleiter = 0,63…1,13 mm / Aussendurchmesser: 4,70…7,35 mm  Abmessungen 68 × 68 × 39 mm / Absetzmaß 8/13 mm Rahmen und Blende je nach Schalterprogramm und Kombination mit Steckdosen optional erhältlich einige Beispiele für Sie ( ggf. Bst Nr unter Suche eingeben )   Bst Nr 78-306-00120 = 1-fach Universal Blende 3-Loch Weiss ( 75x75mm )  Bst Nr 78-306-00092 = Aufputzrahmen Reinweiss ( 75x75mm )  oder  Alternative Aussenrahmen in Verbindung mit Steckdosen und anderen Anschlüssen  ---- Jung ---- Bst Nr 39-875-00546 = Jung Innenblende 55x55mm mit 3-fach Loch in Alpinweiss Bst Nr 39-875-00598 = Jung Aussenrahmen 1-fach Alpinweiss mit Loch 55x55mm Aussen 80x80mm  Bst Nr 39-875-00440 = Jung Aussenrahmen 2-fach Alpinweiss mit Loch 55x55mm Aussen 80x151mm Bst Nr 39-875-00442 = Jung Aussenrahmen 3-fach Alpinweiss mit Loch 55x55mm Aussen 80x222mm Bst Nr 39-875-00444 = Jung Aussenrahmen 4-fach Alpinweiss mit Loch 55x55mm usw.  Bst Nr 39-875-00447 = Jung Aussenrahmen 5-fach Alpinweiss mit Loch 55x55mm usw.  ---- GIRA ----  Bst Nr 99-300-00713 = GIRA Innenblende 55x55mm mit Ausbruch für Antennendosen ( ohne Aussenrahmen )  Bst Nr 99-300-00702 = GIRA 1-fach Aussenrahmen ( 80x80mm ) ohne Innenblende  Bst Nr 99-300-00770 = GIRA 2-fach Aussenrahmen ( 80x160mm ) ohne Innenblende  Bst Nr 99-300-00773 = GIRA 3-fach Aussenrahmen ( 80x240mm ) ohne Innenblende  Bst Nr 99-300-00774 = GIRA 4-fach Aussenrahmen ( 80x320mm ) ohne Innenblende   Bst Nr 99-300-00775 = GIRA 5-fach Aussenrahmen ( 80x400mm ) ohne Innenblende -- Adapterrahmen für andere Herstellerblenden ---  Bst Nr 99-300-00708 = GIRA Innenrahmen Zwischenrahmen von 55x55mm auf 50x50mm  ---- VIKO-Panasonic ---  Bst Nr 99-300-02530 = VIKO Innenblende 50x50mm mit Ausbruch für Antennendosen ( ohne Aussenrahmen )

Multimedia Antennendose CATV / R / DATA Durchgangsdose mit Rückkanal und Internetübertragung Vodafone Kabel-Deutschland gelistet ! Empfohlen in Verwendung Kabel Deutschland, Vodafone Betreibern ( gelistet bei KabelDeutschland Vodafone )   Multimedia Antennendose für BK-Kabelnetze mit Internetübertragung CATV = Cable Television = Kabelfernsehen  NICHT FÜR SAT GEEIGNET dies ist eine andere SERIE ! Digitaltauglich Antennendose mit 3 Ausgängen für Kanelfermsehen Anschluss 1: Koax IEC-Stecker für TV Anschluss 2: Loax IEC-Buchse für Radio Anschluss 3: F-Buchse für Daten ( z.B. Moderne Flachbildfernseher mit F-Buchse, PVR... )  LTE-Filter integriert unterdrückt somit Störsignale durch Mobilfunk Passt zu gängigen Schalterprogrammen div. Herstelr  HDTV-tauglich  Durchgangsldose für zwei Koaxkabel ( 1x Eingang / 1x Weiterleitung zur nächsten Dose ) Multimedia Antennensteckdose für Breitband BK-Kabelnetze  für alle gängigen Schalterprogramme (deutsche Norm) Passt zu allen gängigen Schalterprogrammen von JUNG / GIRA / BuschJäger / Merten usw. ( Blenden somit optional )  mit Internetübertragung Rückkanal tauglich 5-65MHz,  mit 3 Ausgänge ( 2x Koax ( IEC ) 1x F-Buchse )  verlängerte F-Buchse  wegklappbarer Anschlussdeckel oberflächenveredelt breitbandige Auskopplung Frequenzbereich 5 ... 1006 MHz Klasse A gemäß EN 50083-2 / A1 +10dB uzm Schutz vor 3G/4G und LTE Störungen  LTE und 4G-protected  HDTV-tauglich  Durchgangsdämpfung: nur 2,5db Anschlussdämpfung TV: 14 +/- 1db Anschlussdämpfung Radio: 16 +/- 1db Anschlussdämpfung Data: 14 +/- 1db Entkopplung DATA.TV bei 5…65 MHz: >70dB Entkopplung DATA.TV bei 109....1006Mhz : >30dB Einkabeltauglich gemß EN50494 / EN 50607 Erhöhte Schirmwirkung gegen 4G / LTE Einstrahlung  Schirmung: Klasse A gemäß EN 50083-2/A1 (+ 10 dB zum Schutz vor LTE-Störungen für passive Bauelemente) Verwendbare Kabel Innenleiter = 0,63…1,13 mm / Aussendurchmesser: 4,70…7,35 mm  Abmessungen 68 × 68 × 39 mm / Absetzmaß 8/13 mm  Rahmen und Blende je nach Schalterprogramm und Kombination mit Steckdosen optional erhältlich einige Beispiele für Sie ( ggf. Bst Nr unter Suche eingeben )   Bst Nr 78-306-00120 = 1-fach Universal Blende 3-Loch Weiss ( 75x75mm )  Bst Nr 78-306-00092 = Aufputzrahmen Reinweiss ( 75x75mm )  oder  Alternative Aussenrahmen in Verbindung mit Steckdosen und anderen Anschlüssen  ---- Jung ---- Bst Nr 39-875-00546 = Jung Innenblende 55x55mm mit 3-fach Loch in Alpinweiss Bst Nr 39-875-00598 = Jung Aussenrahmen 1-fach Alpinweiss mit Loch 55x55mm Aussen 80x80mm  Bst Nr 39-875-00440 = Jung Aussenrahmen 2-fach Alpinweiss mit Loch 55x55mm Aussen 80x151mm Bst Nr 39-875-00442 = Jung Aussenrahmen 3-fach Alpinweiss mit Loch 55x55mm Aussen 80x222mm Bst Nr 39-875-00444 = Jung Aussenrahmen 4-fach Alpinweiss mit Loch 55x55mm usw.  Bst Nr 39-875-00447 = Jung Aussenrahmen 5-fach Alpinweiss mit Loch 55x55mm usw.  ---- GIRA ----  Bst Nr 99-300-00713 = GIRA Innenblende 55x55mm mit Ausbruch für Antennendosen ( ohne Aussenrahmen )  Bst Nr 99-300-00702 = GIRA 1-fach Aussenrahmen ( 80x80mm ) ohne Innenblende  Bst Nr 99-300-00770 = GIRA 2-fach Aussenrahmen ( 80x160mm ) ohne Innenblende  Bst Nr 99-300-00773 = GIRA 3-fach Aussenrahmen ( 80x240mm ) ohne Innenblende  Bst Nr 99-300-00774 = GIRA 4-fach Aussenrahmen ( 80x320mm ) ohne Innenblende   Bst Nr 99-300-00775 = GIRA 5-fach Aussenrahmen ( 80x400mm ) ohne Innenblende -- Adapterrahmen für andere Herstellerblenden ---  Bst Nr 99-300-00708 = GIRA Innenrahmen Zwischenrahmen von 55x55mm auf 50x50mm  ---- VIKO-Panasonic ---  Bst Nr 99-300-02530 = VIKO Innenblende 50x50mm mit Ausbruch für Antennendosen ( ohne Aussenrahmen )

Antennendose mit SAT Anschluss 3-fach Antennendose mit DC Durchgang für Anschluss direkt an SAT LNB   **** Auslaufartikel mit Lieferengpass 100% Ersatzartikel = 78-306-00061 *****  Eine 3-fach-SAT-Antennensteckdose, die sich speziell für die Implementierung in Multiswitch-Installationen und individuelle SAT-Installationen eignet. Sie bietet drei Anschlussmöglichkeiten für: SAT-Empfänger über die F-Kupplung, terrestrische Endgeräte über den IEC-Stecker und FM-Radio über die IEC-Buchse.  Extrem niedrige Ausgangsdämpfung aufgrund von selektiver Verteilung der Frequenzbänder über Filter.  DC-Fernspeisung über SAT-Ausgang  Individueller Stecker für Stichleitungen vom SAT-Multiswitch  Frequenzbereich Koax-Netz – 2.150 MHz Passt zu allen gängigen Schalterprogrammen von JUNG / GIRA / BuschJäger / Merten usw. ( Blenden somit optional )   SAT Einzeldose bzw. Stichdose es kann intern nur ein Koaxkabel angeschlossen werden Erklärung: Einzeldose = Stichleitungsdose ( letzte Dose oder Einzeldose ) 3-fach belegung für SAT / TV und Rundfunkanschluss (z.B. UKW)      F-Buchse (Schraubbuche für SAT-Receiver / DVB-S TV)     Koaxbuchse für TV ....     Koaxstecker für Rundfunk wenn eingespeisst wird Digitaltauglich auch für Kabelfernsehen und HD SAT tauglich  Impedanz: 75-Ohm Auskoppeldämpfung SAT 950....2150 MHz nur < 2,0 dB SAT mit DC-Durchgang ( Ideal für SAT Kabel die direkt zum LNB Kopf gehen ) Auskoppeldämpfung TV 5,75...862 MHz < 1,5 dB Auskoppeldämpfung Rundfunk 87...108 MHz < 1,5dB Entkopplung TV/RF - SAT VHF / SAT 30/20 dB TV - RF VHF, UHF 20 dB Gleichstrompfad 13/18V, 22 kHz; max. +24V/0,5 A SAT-IN (F-Buchse Für die Aufputz- oder auch Unterputzmontage geeignet wenn Montage ohne Aufputzrahmen erfolgt Lieferumfang: 1x 3-fach SAT-Antennendose ohne Frontblende
