Klingel Aufputz Gong Türgong 17-Sounds wählbar 8-12VACDC

12V 24V 230V Lichtschranke Relaisausgang. Infrarot Reflexionslichtschranke mit Relaisausgang und Kontroll Leuchtdiode. Das Einsatzgebiet ist sehr vielfältig. Universell verwendbar. Ideal für Hofeinfahrten, Alarmtechnik, Ladentüre, Garage, Halle, Messe, Zähleinrichtung oder auch einfach für Steuerungszwecke etc. Durch den integrierten potentialfreien Relaiskontakt ideal Verbindung mit Sirene, Hupe, Gong, Lichttechnik, Zeitrelais usw. Technische Daten: Arbeitsdistanz: 0,2....10m ( Abstand der Lichtschranke zum Katzenauge )  Wir der nicht sichtbare Lichtstrahl unterdbrochen, löst das Relais aus  1,8m Anschlusskabel mit 5 Adern (verlängerbar) Indoor tauglich Schutzgrad IP-44 ( bedingt Outdoor tauglich ) Stromversorgung direkt 230V Netz oder über ext. NV Netzteil (nicht anbei) z.B. 12V..24V..48V DC Gleichstrom oder z.B. 12V...24V..48V...230V AC Wechselstrom Stromaufnahme nur: 10...50mA Ansprechzeit: 5...100ms Lichtquelle: Infrarot LED Betriebsanzeige: gelbe LED (brennt wenn der Strahl unterbrochen ist) Betriebsanzeige: LED wenn Strom anliegt Beleuchtungsstärke: Lampenlicht: < 10000lux Sonnenlicht: < 30000lux Anschluss: mit mehradrigem Kabel (braun/blau/weiß/schwarz/grau) Gehäuse Verschalung: PC Kunststoff / Objektiv: PC Kunststoff Relais Kontaktbelastbarkeit max. 1A bis 250V Relais mit potentialfreiem Kontakt ( 1x Wechsler = 1x Schliesser / 1x Öffner )  siehe auch weitere Bilder  Mit dieser Relaiskontakt können Sie je nach Beschaltrungsart Verbraucher aller Art Ein-Aus schalten oder  Lässt sich mittels optionalen Hilfsrelais auch dann 230V 1A = 250VA schalten für höhrer Lasten Empfehlen wir ein Zusatzrelais  Der Wechslerkontakt kann DC ( Gleichspannung oder auch AC ( Wechselspannung ) schalten  Zul. Einsatztemperatur -10 °C bis +55 °C Abmessungen: 20 x 63 x 39mm / Reflektor DM: 84mm  Lieferung inkl. Reflektorauge Optional erhältliches Zubehör fals benötigt ( siehe Zubehör-Register oder Bst-Nr unter Suche eingeben ) :   Bst-Nr 91-786-00273 = Wetterschutzkappe für Reflektor ... Katzenaugen   Zusatzinformation und Tipps zur Montage und Inbetriebnahme von IR Lichtschranken :  Das Infrarotlicht ( IR ), das aus der Linse ( Optik ) rauskommt, ist sehr spitz vom Lichtstrahl her; nur ca. 3-4mm im Licht-Durchmesser, sprich das IR-Licht ist scharf bzw. eng  toleriert; was eigentlich ein Vorteil ist für eine sehr präzise Auslösung. Das bedeutet aber auch, dass mit zunehmender Enfernung des nicht sichtbaren IR-Lichtstrahl bzw. des nicht sichtbaren Lichtpunkts der auf das Katzenauge trift , immer schwieriger wird zum präzisen Einstellen bei der Erstinbetriebnahme. Wir hatten schon Kunden, die meinten das die Lichtschranke defekt sei, was aber nach hausinterner Prüfung definitiv nicht so war, Sie war ok. Die optische Achse muß einfach zu 100% stimmen, sonst funktionert die Infrarot Reflexionslichtschranke nicht. Stellen Sie sich vor Sie müssten auf 10m Entfernung mit einem engtolerierten Licht aus einer Taschenlampe einen Punkt treffen ? Schwierig. Wir empfehlen daher zur Ausrichtung bzw. Inbetriebnahme der Lichtschranke mit Katzenauge einen sichtbaren Laserpointer ( z.B. rotes Licht ) gleich mit zu bestellen, damit klappt dann die optische Justage zwischen dem Katzenauge und der optischen Einheit am schnellsten und Sie haben dann eine perfektes System für eine lange Zeit im Einsatz. .   Optional erhältliches Zubehör ( siehe im Zubehör-Register  oder Bst Nr unter Suche eingeben ) mögliche Netzteil für die Stromversorgung der Lichtschranke  Bst Nr 93-808-08525 = 230V Steckernetzteil 12V DC 1A für die Steckdose  Bst Nr 93-815-00415 = 230V Steckernetzteil 24V DC 1A für die Steckdose  Bst Nr 93-807-07112 = 230V Netzteil 12V 0,8A  ( Bauform Hutschiene z.B. für den Einbau in Zähler-, bzw. Schaltschranke )  Bst Nr 93-808-03450 = 230V Netzteil 13V 1,0A  ( Unterputz  z.B. für den Einbau in Schalterdosen )  Bst Nr 93-808-02170 = 230V Netzteil 12V 1,3A  ( Case Bauform z.B. für den Einbau in Schaltschränke )  Hilfsmittel zur Montage bzw. optischen Justage der Lichtschranke ( Empfehlung )  Bst Nr 91-477-00060 = Laserpointer mit rotem Licht ideal für die Einstellung der Lichtschranke ( Sender zum Katzenauge )  mögliche Relais ( Zusatz-Hilfsrelais ) wenn Sie größere Leistungen schalten möchten oder müßen als die 3A die der integrierte Kontakt aushält Bst Nr 47-826-00730 = 12V Steckrelais 16A bis 230VAC 1x Wechslerkontakt für Hutschienenfassung Bst Nr 47-826-00017 = 12V Steckrelais 16A bis 230VAC 2x Wechslerkontakt für Hutschienenfassung  Bst Nr 47-826-00018 = 24V Steckrelais 16A bis 230VAC 2x Wechslerkontakt für Hutschienenfassung  Bst Nr 47-827-00050 = Hutschienenfassung für Steckrelais 47-826-00730 oder 00017 oder 00018 mit Schraubkontakten oder Bst Nr 47-900-00360 = 12V 24V 230V Zeitrelais mit 16-Funktionen 1x Wechslerkontakt 16A für die Montage auf Hutschiene oder  Bst Nr 47-826-00140 = 12V KFZ Relais bis 40A Schaltleistung und 1x Schliesserkontakt  Bst Nr 47-826-00135 = 12V KFZ Relais bis 30A Schaltleistung und 1x Wechslerkontakt  Bst Nr 47-827-00200 = Fassung für das KFZ Relais 47-826-00140 oder 00135 mit 600mm Kabel Wiedergebende Geräte wie Gong, Sprachausgabe für Begrüßung oder Jingle, Sirene etc.  Bst Nr 79-223-03180 = Aufputz Gong mit 17 verschiedenen  einstellbaren Sounds 8-12V Bst Nr 79-222-00080 = 12V Sirene Hornsirene sehr laut Bst Nr 79-222-00004 = 12V Sirene Hornsirene sehr klein  Bst Nr 79-222-00014 = 12/24V Sirene mit 32 wählbaren Tönen und integr. LED Blitzlicht  Bst Nr 79-222-00012 = 230V Sirene mit 32 wählbaren Tönen IP65 Outdoor Bst Nr 88-404-09550 = Tonspeicher mit SD-Karte für die Wiedergabe von individuellen Texten, Begrüßungen usw. auf einen Lautsprecher

Türschleifkontakt für Türglocken etc. z.B. an Ladentür, Fachmarkt, Bürotür usw. Werkstoff: Kunststoff Metall Kontakt: 1x Schliesser max 1A  Abmessungen ca: Höhe: 40mm / Breite: 90mm / Tiefe: 25mm

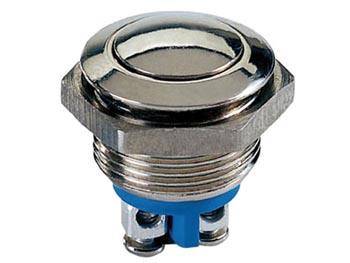

IP65 Taster Edelstahl Klingelknopf Edelstahl-Taster ohne Beleuchtung mit rundem Druckknopf. Einsatz z.B. als Klingelknopf, Türklingelknopf, Steuerungstechnik, Industrie, Schaltschrankbau, Modellbau usw. Material Gehäuse: rostfreier Stahl IP-Schutzart: IP65 Feuchtefest Druck: 5.5N max. Spannung: bis 250Vac max. 5A Anschluss: Schraubanschluss Kopfdurchmesser: 22mm Einbaudurchmesser: 19,0mm Gewindelänge: 13mm Einbautiefe: 25mm Folgende Ausführungen dieser Taster Serie sind erhältlich:  Bst Nr  95-839-00720 = 22mm Edelstahltaster mit flachem Kopf  Bst Nr  95-839-00740 = 22mm Edelstahltaster mit rundem Kopf  Bst Nr  95-839-00700 = 22mm Metalltaster mit rundem Kopf  Bst Nr  95-839-03400 = 22mm Metalltaster mit LED Beleuchtung und I / O Symbol  Bst Nr  95-839-03410 = 22mm Metalltaster mit LED Beleuchtung und Licht-Symbol  Bst Nr  95-839-03420 = 22mm Metalltaster mit LED Beleuchtung und Klingel-Symbol

Einsatz z.B. als Klingelknopf, Türklingelknopf, Steuerungstechnik usw. Sehr solider und stabiler Drucktaster. Taster mit gerundeter Oberfläche, Material: vernickeltes Messing, Anschluss: Schraubanschluss Technische Daten: Kontakt: Taster Aus-(Ein) - Schliesser Schaltleistung: bis 250V/0,5A max. Material Gehäuse: vernickeltes Messing Druck: 5.5N IP-Schutzart: IP40/IP65 max. Spannung: 24Vdc / 1A oder bis 250Vac / 0.5A Einbaudurchmesser: 16mm Gewindelänge: 6mm Einbautiefe: 25mm Kopfdurchmesser: 12,5mm

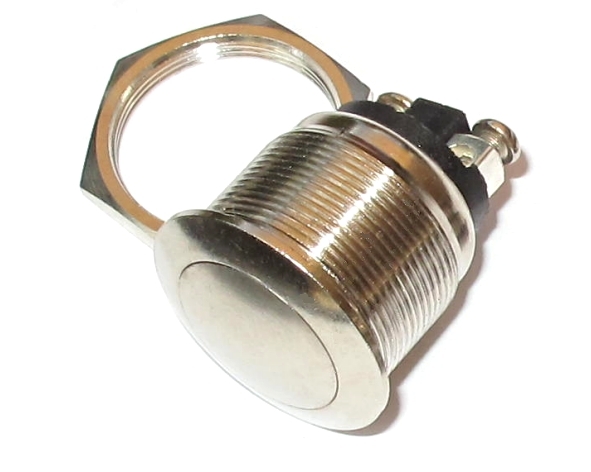

Metall Taster mit gerundeter Oberfläche Typisher Einsatz: Klingelknopf und für Steuerungstechnik, Schaltanlagen, Industriepanels, sehr solide und schön verarbeitet Material: vernickeltes Messing Runder Kopf Anschluss: Schraubanschluss Kontakt: Aus-(Ein) - Schliesser Schaltleistung: Belastabarkeit bis max 250V AC Natürlich auch Einsetzbar bei 8VAC 12V 24V usw. bis 230V  Strombelastbarkeit bis 5A Kontaktwiderstand: max. 35MOhm Isolationswiderstand: 500Vdc/Min. 100mOhm Durchschlagsfestigkeit: 1Min./1000Vac Elektrische Lebensdauer: 50.000 Zyklen Durchschlagsfestigkeit: 1.500Vac Kontaktwiderstand: max. 20MOhm Isolationswiderstand: 100MOhm Mechanische Lebensdauer: 100.000 Zyklen Kopfdurchmesser: 22mm Einbaudurchmesser: 19,0mm Gewindelänge: 12,5mm Einbautiefe: 25mm Folgende Ausführungen dieser Taster Serie sind erhältlich:   Bst Nr  95-839-00720 = 22mm Edelstahltaster mit flachem Kopf  Bst Nr  95-839-00740 = 22mm Edelstahltaster mit rundem Kopf  Bst Nr  95-839-00700 = 22mm Metalltaster mit rundem Kopf  Bst Nr  95-839-03400 = 22mm Metalltaster mit LED Beleuchtung und I / O Symbol  Bst Nr  95-839-03410 = 22mm Metalltaster mit LED Beleuchtung und Licht-Symbol  Bst Nr  95-839-03420 = 22mm Metalltaster mit LED Beleuchtung und Klingel-Symbol
