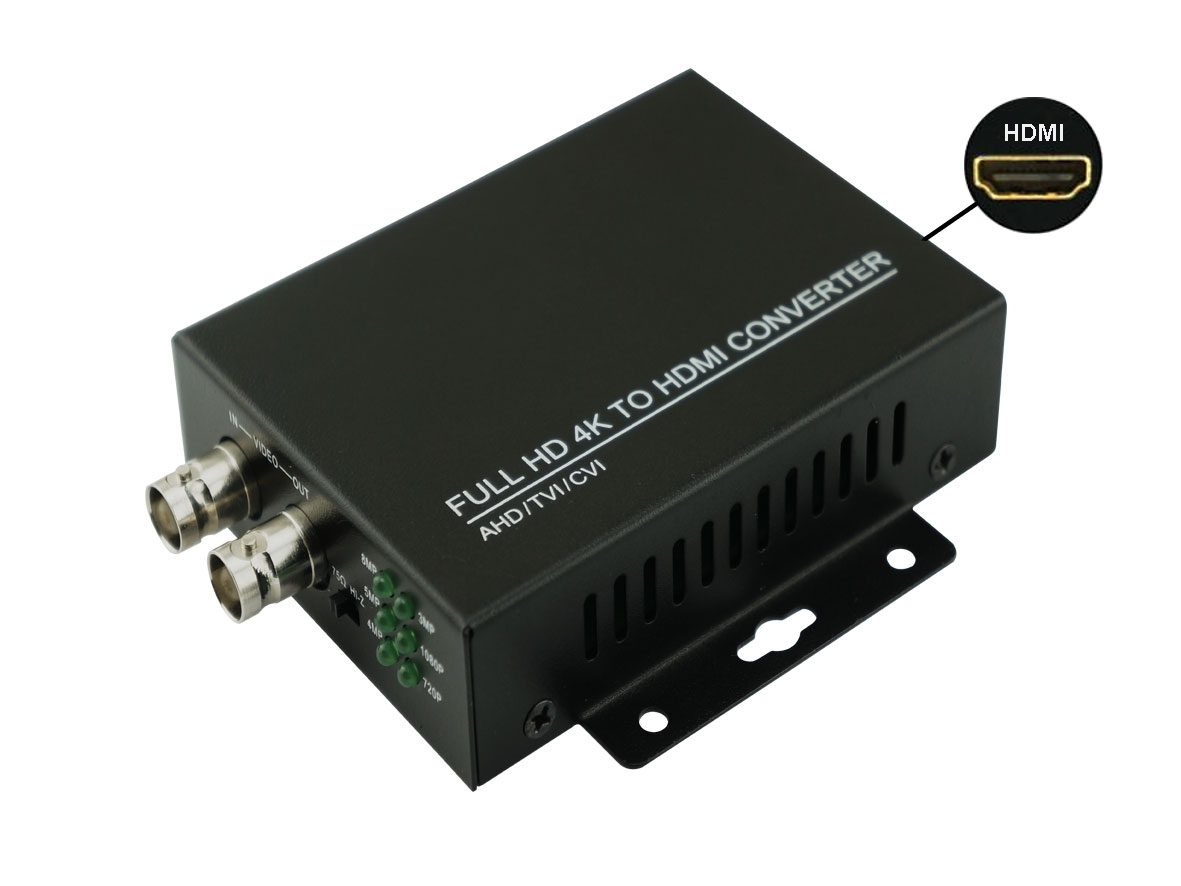

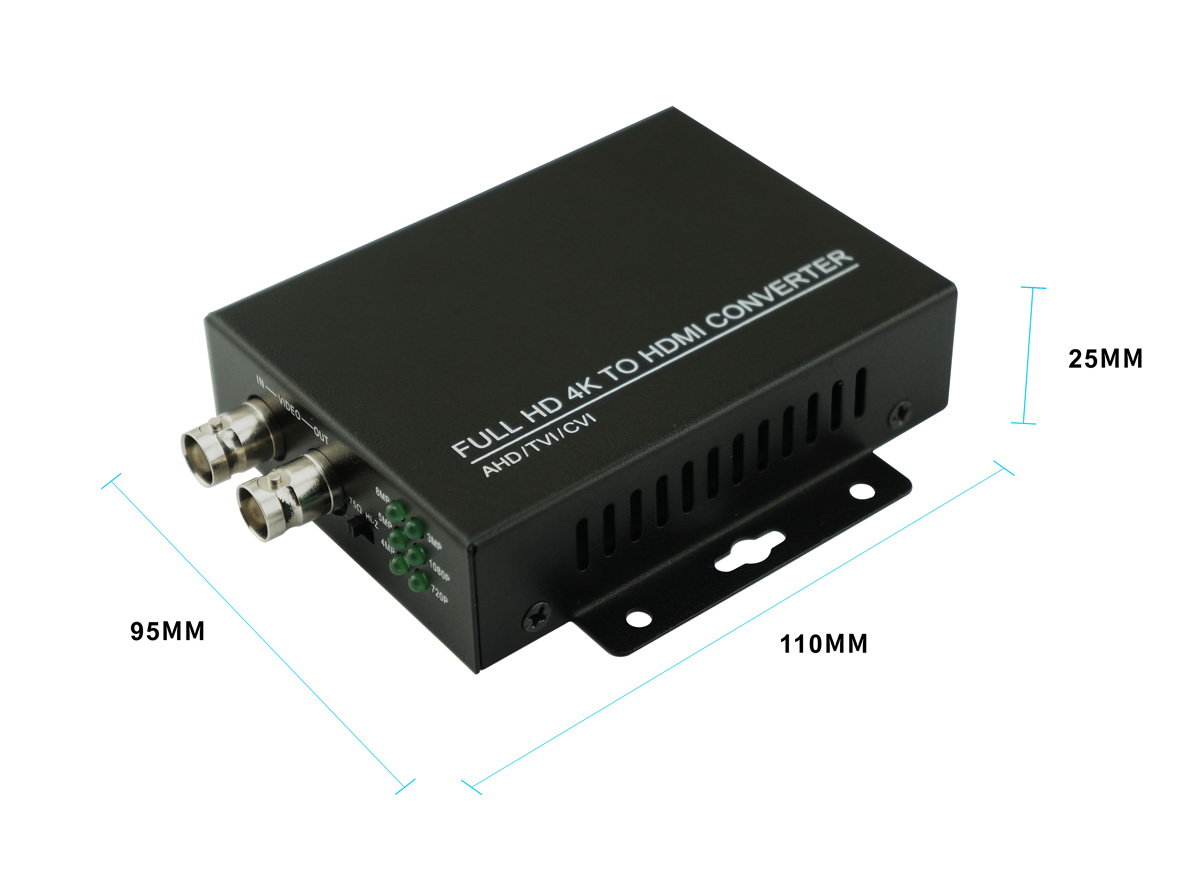

Signalkonverter 4in1 CVBS AHD TVI CVI bis 4K auf HDMI Signal Konverter

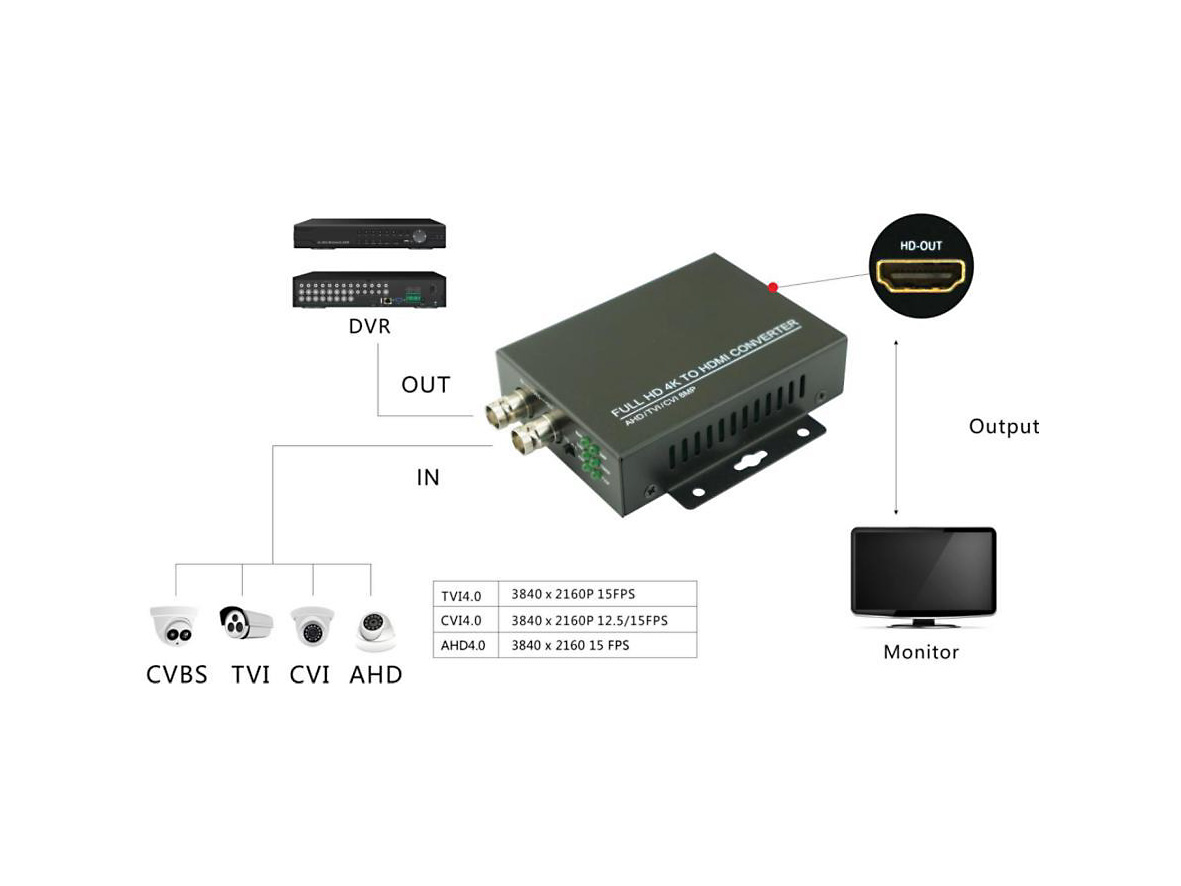

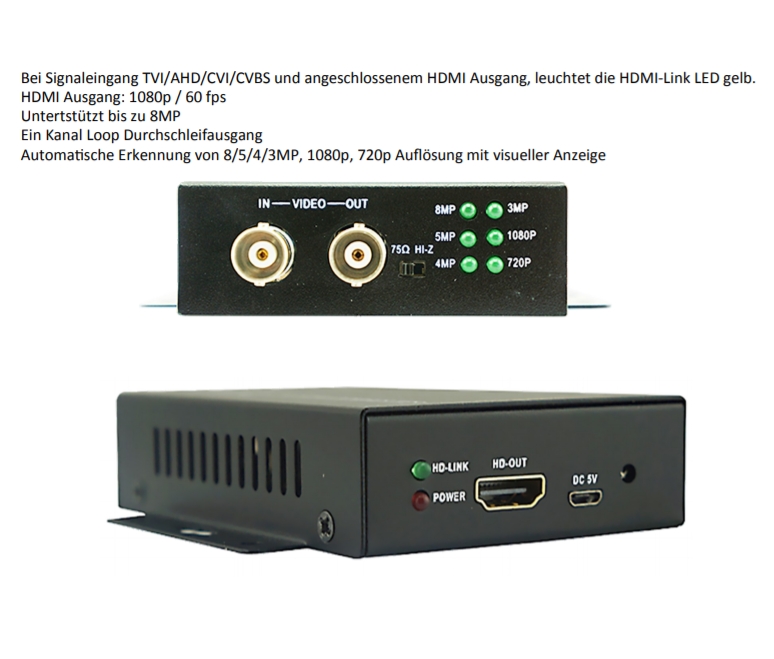

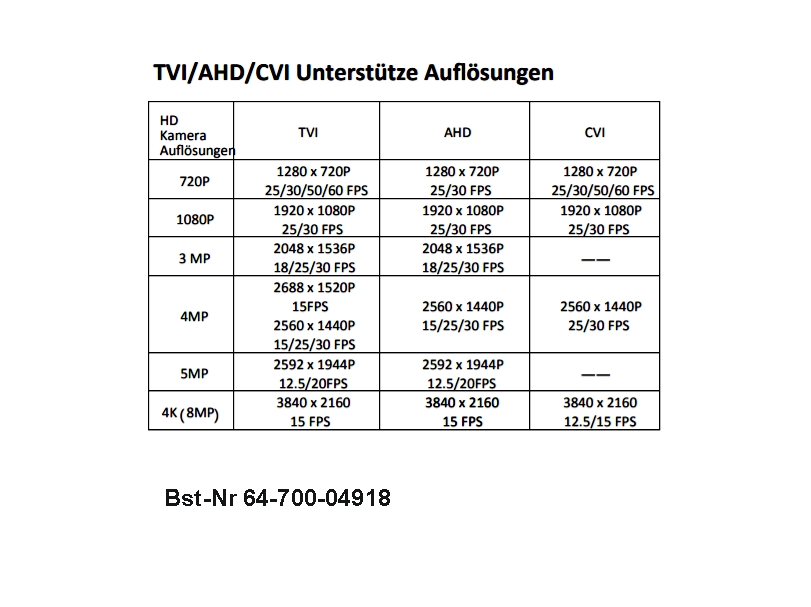

TVI AHD CVI HDMI Konverter zur Umwandlung von einem HD-Signal zu einem HDMI oder analog Video Signal Der HD-Kamera Konverter dient dazu, Videosignale in bis zu Full-HD-Auflösung z.B. von Überwachungskameras mit TVI, AHD oder CVI Ausgang in ein HDMI- Signal umzusetzen, sodass das Video direkt auf einem Fernseher oder Monitor mit HDMI-Eingang angezeigt werden kann. Ein weiterer analoger Video Ausgang erlaubt zudem die Verbindung mit anderen entsprechenden Endgeräten wie analoge Monitore mit gelber Videoeingangsbuchse. . Dieser Konverter unterstützt alle gängigen analogen HD-Übertragungsstandards und somit neben TVI- auch AHD- und CVI-Kameras. 1-Kanal (TVI, AHD, CVI) auf HDMI Konverter Technische Daten: 1-Kanal (HD-TVI, AHD, HD-CVI) (HDMI) SDI-HDMI Konverter Unterstützte Analog HD Formate AHD, CVI, TVI, CVBS (auch Video Analog) 1x BNC HD Eingänge für AHD- / TVI- / CVI- / CVBS-Signal  1x BNC HD Ausgang für AHD- / TVI- / CVI- / CVBS-Signal 1x BNC Video FBAS CVBS Ausgang ( 960H ) 1x HDMI Ausgang ( 1080p ) Maximale Auflösung (HD) 1080p / 720p Maximale Bildrate (HD) 1080p mit 25Bps / 720p mit 25Bps oder 50Bps Signalstandards AHD 2.0 / TVI 2.0 / CVI 2.0  UTC unterstützung für PTZ / Motorzoom und OSD Menü  AHD = A-CP Protocol / TVI = UTC Protocol / CVI = UCC Protocol /  BNC Buchsen 75-Ohm  Betriebstemperatur / Luftfeuchtigkeit -15° bis +50°C / 10% bis 80% (nicht kondensierend) Stromverbrauch 12V DC, 220-550mA Abmessungen 103 (B) x 60 (H) x 25 (T) mm Gewicht ca. 250g Lieferumfang: Konverter, Netzteil 12V 2A, Montageschrauben, Bedienungsanleitung INFO für unsere Kunden es gibt auch noch Alternativen = Bst Nr 64-700-04912 ( bis 4K ) und Bst NR 64-700-04910

Mit dem HDMI zu VGA Konverter mit Audio können Sie digitale HDMI-Signale in VGA-Bildsignale und analoge Stereo-Audiosignale konvertieren. Wandelt keine HDCP kodierten Signale um. Konvertiert das Bild einer HDMI-Quelle in ein VGA-Bild und analoge Stereo Audiosignale HDMI Stecker Typ A als Eingang, VGA Buchse 15polig.  Zusätzlich steht ein analoger Stereo-Audioausgang über eine 3,5mm Klinkenbuchse zur Verfügung Einfach zu benutzen, in Sekunden installiert, keine Einstellungen notwendig Unterstützt Auflösung bis HTV 1080p bzw. UXGA  Unterstützt Auflösungen bis zu Full HD (1080p) und UXGA (1600x1200)   HDMI™-auf-VGA-Adapter zur Erweiterung eines Notebook-Bildschirms mit einem VGA-Monitor Unterstützt Full HD-Auflösungen von 1080p (60 Hz) auf einem externen Display (HDCP-konform) Display-Adapter wandelt HDMI™-Eingangssignal in ein analoges VGA-Signal um. Eignet sich zum Anschluss eines Laptops an externe Anzeigegeräte wie Projektoren, LCD-Monitore und TV-Geräte Goobay Adapter inkl. Tonübertragung mittels 3,5mm-Klinkenkabel Passgenaue, genormte Kontakte garantieren einwandfreie Signalübertragung, klaren Sound sowie gestochen scharfe Video- und Bildqualität. Kompakte Größe des HDMI™-VGA-Adapters ermöglicht einen problemlosen Transport in der Laptoptasche.   Technische Daten Anschluss, Typ HDMI™-Stecker (Typ A) Anschluss 2, Typ  VGA-Buchse (15-polig) Anschluss, Kontaktmaterial  vernickelt Kabel Kabellänge 0.15 m Signalübertragung unterstützte Videostandards

Konverter AHD auf HDMI Signalkonverter  Wandler für den Anschluss einer HD AHD Kamera an einen Monitor oder Fernsehgerät mit HDMI Eingang AHD HDMI Konverter zur Umwandlung von einem AHD- zu einem HDMI-Signal Der HD AHD HDMI-Konverter dient dazu, Videosignale in bis zu Full-HD-Auflösung z.B. von Überwachungskameras mit AHD-Ausgang in ein HDMI-Signal umzusetzen, sodass das Video direkt auf einem Fernseher oder Bildschirm bzw. Monitor mit HDMI-Eingang angezeigt werden kann. Mittels optionalen Adapter ( siehe weiter unten ) kann das HDMI Signal auch auf DVI oder VGA umgesetzt werden Technische Daten: AHD auf HDMI Konverter für den Anschluss eines AHD Kamerasystems an einen Monitor mit HDMI Anschluss. Auflösung max HD 1080p   1920x1080  Full HD Eingangssignal AHD-IN Automatisch = 720p25 / 720p30 oder 1080p25 / 1080p30 Ausgangssignal auf HDMI  ( per Taster einstellbar ) 480i60 / 576i50 / 720i60 oder 1080i50 / 1080I60 / 1080p25 / 1080p30 / 1080p50 / 1080p60 Das HDMI-Ausgangssignal kann durch einen integrierten Taster ( 3-Sek. gedrückt halten) umgestellt werden Wenn die gewünschte Auflösung eingestellt ist, speichert der Konverter die Einstellung die auch nach Stromausfall erhalten bleibt  Wenn ihre Kamera vom AHD Signal auf 720p eingestellt ist kann mit dem Taster umgestellt werden auf 480i60 / 576i50 / 720i60 Wenn ihre Kamera vom AHD Signal auf 1080p eingestellt ist kann mit dem Taster umgestellt werden auf 1080i50 / 1080I60 / 1080p25 / 1080p30 / 1080p50 / 1080p60 Anzeigen: Status-LED ROT / Spannung GRÜN Signal Verstärker = Verstärker-Funktion für AHD-Signal über AHD-Ausgang HDMI Ausgang = 1.4 Standard HDCP 1.2 Protokoll CEC-Unterstützung Eingang:    1 x AHD (BNC) Ausgang: 1 x AHD (BNC)  verstärktes Signal weitergeführt Ausgang 1x HDMI für Bildschirm / Monitor oder auch TV-Gerät Stromversorgung 5-24VDC über beiligendes 230V Netzteil   Abmessungen: 110 x 25 x 116mm Gewicht: 240 g Empfohlenes optionales Zubehör Bildschirmkabel usw. Adapterkabel für Monitor, Bildschirm oder Fernseher mit HDMI-Eingang ( am besten ) Bst Nr 53-682-03592 = HDMI Kabel ( Stecker auf Stecker ) mit 0,75m Länge Bst Nr 53-682-03824 = HDMI Kabel ( Stecker auf Winkelstecker ) mit 1,5m Länge Bst Nr 53-682-02992 = HDMI Kabel ( Stecker auf Stecker ) mit  1,5m Länge Bst Nr 53-682-03820 = HDMI Kabel ( Stecker auf Stecker ) mit  2m Länge Bst Nr 53-682-03000 = HDMI Kabel ( Stecker auf Stecker ) mit  3m Länge Bst Nr 53-682-03821 = HDMI Kabel ( Stecker auf Stecker ) mit  5m Länge Bst Nr 53-682-03819 = HDMI Kabel ( Stecker auf Stecker ) mit 10m Länge Bst Nr 53-682-03027 = HDMI Kabel ( Stecker auf Stecker ) mit 15m Länge Bst Nr 53-682-03044 = HDMI Kabel ( Stecker auf Stecker ) mit 20m Länge ( AKTIV ) Bst Nr 53-682-03045 = HDMI Kabel ( Stecker auf Stecker ) mit 25m Länge ( AKTIV ) Adapterkabel für Monitor oder Bildschirm nur mit DVI-Eingang ( Achtung geht nicht bei jedem PC-Monitor  Herstellerabhängig ) Bst Nr 53-682-03300 = HDMI auf DVI Kabel 2,0m HDMI-Stecker auf 18+1 DVI-D-Stecker Bst Nr 53-682-03310 = HDMI auf DVI Kabel 3,0m HDMI-Stecker auf 18+1 DVI-D-Stecker Bst Nr 53-682-03320 = HDMI auf DVI Kabel 5,0m HDMI-Stecker auf 18+1 DVI-D-Stecker Bst Nr 53-682-03350 = HDMI auf DVI Kabel 10m HDMI-Stecker auf 18+1 DVI-D-Stecker Adapterkabel für Monitor / Bildschirm nur mit VGA-Eingang ( Achtung geht nicht bei jedem PC-Monitor  Herstellerabhängig ) Bst Nr 64-901-16810 = HDMI auf VGA Konverter ( Adapter für Monitore nur mit VGA Eingang )

TVI AHD CVI HDMI Konverter zur Umwandlung von einem HD-Signal zu einem VGA oder HDMI oder analog Signal Der HD-Kamera Konverter dient dazu, Videosignale in bis zu Full-HD-Auflösung z.B. von Überwachungskameras mit TVI, AHD oder CVI Ausgang in ein HDMI- oder VGA Signal umzusetzen, sodass das Video direkt auf einem Fernseher oder Monitor mit HDMI-Eingang angezeigt werden kann. Ein weiterer VGA- und analoger Ausgang erlaubt zudem die Verbindung mit anderen entsprechenden Endgeräten wie DVR Rekorder oder auch analoge Monitore mit gelber Videoeingangsbuchse. . Dieser Konverter unterstützt alle gängigen analogen HD-Übertragungsstandards und somit neben TVI- auch AHD- und CVI-Kameras. 1-Kanal (HD-TVI, AHD, HD-CVI) (HDMI) HDMI Konverter Verarbeitet auch AHD, TVI, CVI und auch CVBS-Video-Signale ( je nach Einstellung )  HD-Videoeingang (1080p mit 25/30Hz) Durchgeschleifter Videoausgang, wahlweise auch Analoger CVBS Composite-BNC-Videoausgang (CVBS) PAL/ NTSC ( automatisch je nach Eingangssignalart )  Anschluss-Variante „2 Kameras an einem Konverter“ Bild in Bild Funktion ! ( siehe auch weitere Bilder ! )  HDMI-Videoausgang (max. 1080p, Full-HD) VGA- und CVBS-Videoausgang, auch mit HDMI Videoausgang parallel betreibbar alle Videoausgänge gleichzeititg verwendbar ausgegebene Auflösung einstellbar Status-LED für schnelle und übersichtliche Wartung Technische Daten: Videoeingang BNC = HD-Signal: 720p 25/30/50/60Hz 1080p 25/30Hz     Videoausgang     HDMI oder VGA: 480p, 576p, 720p 50/60Hz, 1080i 25/30Hz, 1080p 25/30Hz Composite Video: CVBS Videosignal ( NTSC/ PAL ) ( automatisch je nach Eingangssignalart von der Kamera )  Er unterstützt zusätzlich die HD-Standards TVI, AHD und CVI. Ein weiterer VGA- und analoger Ausgang erlaubt zudem die Verbindung mit anderen entsprechenden Endgeräten. Anschlüsse Videoeingang: BNC-Buchse (75Ohm)     Anschlüsse Videoausgang: HDMI Typ-A oder SUB-D 15pol HD ( VGA ) oder BNC Buchse (75Ohm)     Stromversorgung: Netzteil 12V DC 500mA     Stromverbauch ca. 300mA     Empf. Umgebungstemperatur 0 – 55°C     Empfohlene Luftfeuchtigkeit Max. 95% (nicht kondensierend)     Abmessungen (BxHxT)    88 x 30 x 130mm     Gewicht ca.    250g     Lieferumfang: HD-Konverter, Netzteil, Montageschrauben, Bedienungsanleitung Zusatz-TIPP von unseren Technikern Dieser Konverter unterstützt alle gängigen analogen HD-Übertragungsstandards und somit neben TVI- auch AHD- und CVI-Kameras. Um zwischen den HD-Standards zu wechseln (falls Sie die Kameras austauschen möchten oder z.B. kein Farbbild angezeigt wird), halten Sie bitte beide Bedienknöpfe für die Auflösung gedrückt und warten Sie den Umschaltvorgang ab (ca. 2 Sekunden). Trennen Sie das Gerät dann für ca. 2 Sekunden von der Stromversorgung (ziehen Sie den Netzteil-Stecker) und schalten Sie es dann wieder ein. Nun stehen Ihnen folgende Anschluss-Varianten zur Auswahl.  Picture-in-Picture-Modus ( Bild in Bild Modus ) : Nur verfügbar wenn 2-Kameras angeschlossen sind: Mittels des 3. DIP-Schalters können Sie den Picture-in-Picture-Modus aktiveren, sodass das Bild von Kamera 2 in das Bild von Kamera 1 eingeblendet wird.  In diesem Fall dienen die Pfeiltasten der Anpassung der Auflösung des Seitenverhältnisses unter Verwendung von 2 Signalquellen mit 1080p-Auflösung . Mit den Pfeiltasten wählen Sie zwischen einer 16:9 (Standard für 1080p) oder 4:3 Darstellung (Standard für CVBS). BNC-Buchse-1 wird als Videoeingang verwendet (für 1080p-Signale über BNC) BNC-Buchse-2 wird ebenfalls als Videoeingang verwendet (für 1080p-Signale über BNC) Der HDMI- und VGA-Videoausgang kann parallel verwendet werden Mittels Aktivierung des 4. DIP-Schalters können Sie zudem über die Pfeiltasten die Größe des eingeblendeten 2. Videos verändern Optional erhältlich: Monitore, 12V Netzteil und Anschlusskabel siehe Zubehör Register Alternative auch = 64-700-04918 + 64-901-16800 = ggf. zusamm kaufen wegen VGA Ausgang !

Skalierbarer Konverter HD SDI auf HDMI. Somit funktioniert dieses Gerät nun endlich mit jedem TV oder Monitor mit HDMI Eingang Full HD in Broadcast Qualität skalierbarer HDMI Konverter Konzipiert für proffessionelle Videosysteme 24/7 tauglich Für HD-SDI Kameras und SDI Komponenten verwendbar Die Auflösung des HDMI Signals ist über ein Drehschalter einstellbar Mit diesem professionellen skalierbarem SDI auf HDMI-Konverter können Sie über ein vorhandenes RG59 Koaxkabel eine Full-HD-Verbindung im Nachhinein optimal realisieren Leistungsstarker HD SDI Verstärker und HDMI Konverter in einem Gerät sowohl als Verstärker für bis zu 100m HD SDI Megapixel-Übetragung Mit Durchschleifausgang für das HD SDI Signal Solides Aluminium Metallgehäuse nach Industrie Standard Ideal für den direkten Anschluß einer SDI-Kamera an einen Monitor mit HDMI Eingang Besonderheit HDMI Auflösung und Skalierung wählbar durch Drehrad Stellung 0 = 1280 x 720 mit 60p Stellung 1 = 1280 x 720 mit 50p Stellung 2 = 1920 x 1080i mit 59,94 Stellung 3 = 1920 x 1080 mit 50i Stellung 4 = 1920 x 1080 mit 30p Stellung 5 = 1920 x 1080 mit 25p Stellung 6 = 1920 x 1080 mit 60p Stellung 7 = 1920 x 1080 mit 50p Normen: HD SDI Input: Full HD 1,5G / Full HD 3G / 720p 1080p 1080i ...  HDMI Output variabel: HDMI 1.3 / HDCP 1.2 / DVI1.0 Compliant .. Abwärtkompatibel ! Anschlüsse: HD-SDI In/Out: BNC Buchse 75-Ohm HDMI Output: HDMI A Type LED Statusanzeige: SDI Grün On Normal / HDMI Gelb ON = Link Temperatureinsatzbereich: -10...+50°C Stromversorgung: 12V DC stabilisiert 500mA ( 2pol Terminal Block ) Netzteil optional Abmessungen: 93 x 93mm H: 35mm Gewicht: 0,25Kg Lieferumfang: 1x HD-SDI Konverter / 1x Adapterkabel für 12V DC Versorgung Optional erhältlich: 12V 1A Netzteil als Steckernetzteil oder für Hutschiene, HD SDI Kameras, HDMI Kabel Fragen zum Produkt ? Kein Problem einfach anrufen unter 07362-919093
