Signalkonverter BNC Kamerasignal AHD auf HDMI Ausgang für Bildschirme bis FullHD

Konverter AHD auf SDI Signalkonverter Bildkonverter Bildsignalkonverter  Signalkonverter 3in1 Wandler erkennt AHD TVI CVI auf SDI-Signal ( per DIP einstellbar auf SDI, HD-SDI / EX-SDI 1.0/2.0 Medienkonverter bzw. Signalkonverter BNC HD Signale von Kameras nach SDI, HD-SDI oder EX-SDI Format des Ausgangssignals ist per DIP-Schalter einstellbar SDI, HD-SDI / EX-SDI 1.0/2.0 Eingang BNC Signalformat = AHD, TVI, CVI Eingang bis 1080p Auflösung Ausgag BNC auf SDI, HD-SDI / EX-SDI 1.0/2.0 Unterstütze Auflösungen: 1080p 25/30Hz  AHD: 1920x1080p 25/30Hz / 1280x720p 25/30Hz, TVI: 1920x1080p 25/30Hz / 1280x720p 25/30/50/60Hz CVI: 1920x1080p 25/30Hz / 1280x720p 25/30/50/60Hz Unterstützt 50 und 60 Hz Systeme Hybridbetrieb mit BNC Kameras und SDI-Geräten aller Art oder SDI-DVRs Stromversorgung 12VDC 500mA Temperaturbereich (Betrieb) -10°C .... +50°C Indoor only  Übertragungsmedium Koax üblichst Abmessungen: 101x60x25mm Gewicht: 120gr

4K TVI AHD CVI auf HDMI Konverter zur Umwandlung von einem HD-BNC-Signal zu einem HDMI Signal Der HD-Kamera Konverter dient dazu, Videosignale bis zu 4K Auflösung z.B. von Überwachungskameras auf ein HDMI Ausgang umzusetzen.  Geeignet für HD-Kameras mit Bildsensor mit 2MP, 3MP, 4MP, 5MP, 6MP, 8MP  Dieser Konverter unterstützt alle gängigen BNC HD-Übertragungsstandards also AHD-  + TVI- und auch CVI- Kameras. 1-Kanal ( TVI, AHD, CVI ) auf HDMI Bildkonverter   Dieser Kamera Bildkonverter kann Signale verarbeiten von AHD oder CVI oder TVI auf HDMI. Die Spannungsversorgung erfolgt über 5Volt DC Netzteil per Micro-USB Dieser Multikonverter ist ideal zum wandeln eines HD-BNC Kamreasignals(bis 4K Auflösung auf HDMI. Somit kann das Livebild einer HD Kamera z.B. direkt auf einem Monitor / TV-Gerät mit HDMI-Eingang direkt angezeigt werden. Das HD-Signal für die Aufzeichnung steht weiterhin zur Verfügung da es auch noch ein BNC Durchschleifanschluß besitzt. Steuersignale werden gefiltert, so dass OSD, PTZ nicht zur Verfügung stehen sobald der Konverter in der Leitung ist.  Die Spannungsversorgung erfolgt über das beiliegende 230VAC Netzteil mit 5Volt 1A über Mini-USB-Stecker. Ein Kanal Loop Durchschleifausgang  Kurzdaten: Automatische Erkennung von 8/5/4/3MP, 1080p, 720p Auflösung mit visueller LED-Anzeige 4in1 HD-Konverter = BNC Signalart CVBS-, AHD-, TVI oder CVI-Signal auf HDMI Ausgang Ausgang 1 x HDMI Buchse Ein Kanal BNC-Loop Durchschleifausgang  Technische Daten: Vollgeschirmtes Metallgehäuse 6-Status LED 3MP / 4MP / 5MP / 8MP / 720p / 1080p / Unterstützte Analog HD Formate AHD, CVI, TVI ( BNC Video ) 1x BNC-Buchse für HD Eingang für AHD- / TVI- / CVI-Signale oder auch CVBS-Signale 1x BNC-Buchse für HD Ausgang für AHD- / TVI- / CVI-Signale oder CVBS ( Loop-Ausgang )  1x HDMI-Buchse für Monitor Alle BNC Buchsen Impedanz 75-Ohm Schiebeschalter für 75-Ohm oder HI-Z Impedanz auf der BNC Seite Auflösungen BNC Automatisch bis 4K 3840 x 2160 px  Videoausgang 1 x HDMI 4K Einsatz: Indoor only Betriebstemperatur -15° bis +50°C Luftfeuchtigkeit: 10% bis 80% (nicht kondensierend ) Stromverbrauch 5Volt DC 500-1000mA ( max 1000mA ) Anschlusbuchse für Netzteil = Mikro-USB Abmessungen L: 95/110mm B:72/94mm H: 25mm Gewicht ca. 180gr Lieferumfang: 4K-Konverter + 0,5m BNC-Kabel + 230V Netzteil 5VDC 1A (USB-Netzteil mit Ausgang USB und USB-Adapterkabel ) Wenn Sie einen VGA Ausgang statt dem HDMI Ausgang benötigen empfehlen wir noch den Adapter HDMI auf VGA mit Art-Nr 64-901-16800 mit zu bestellen !

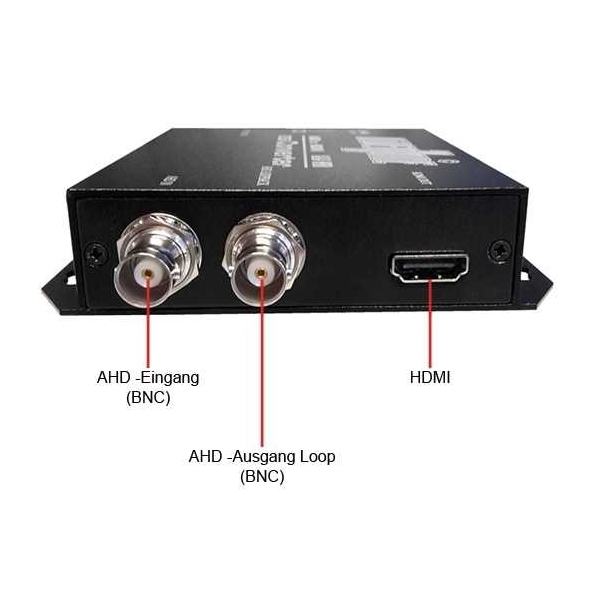

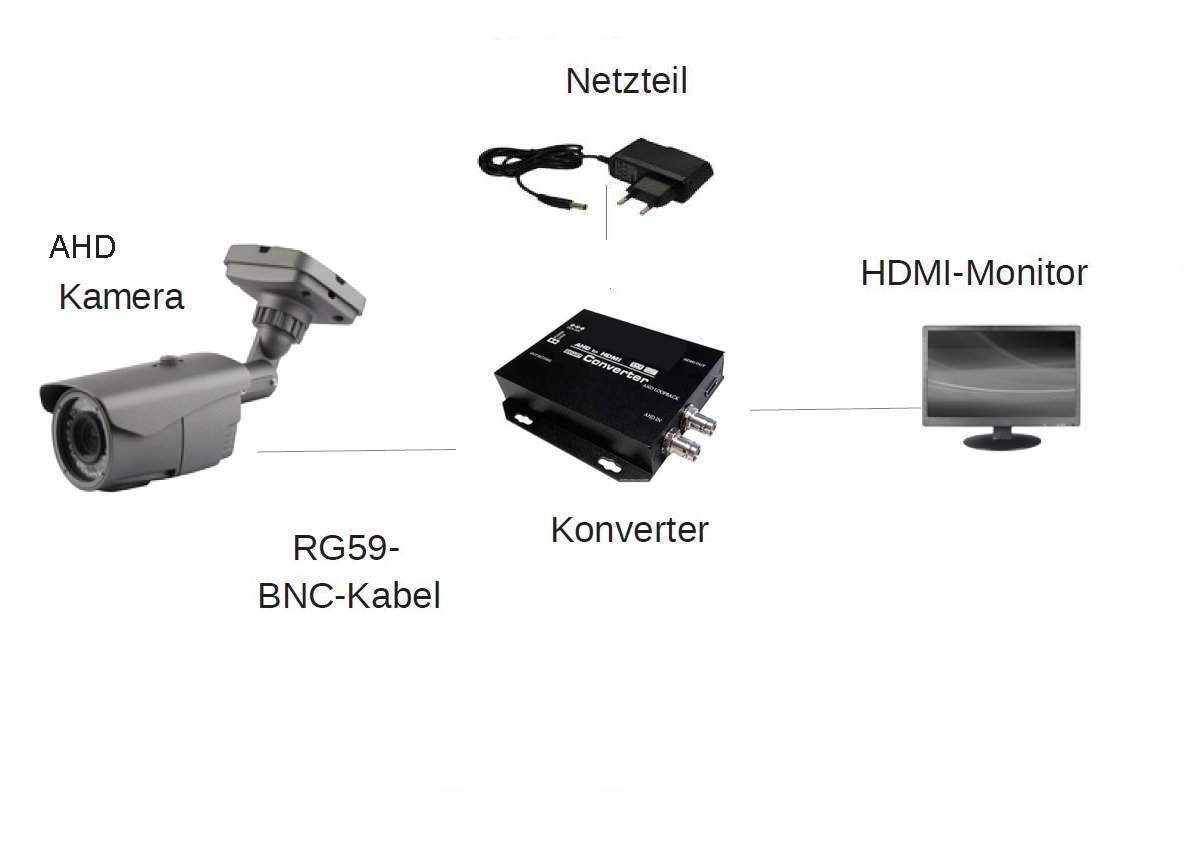

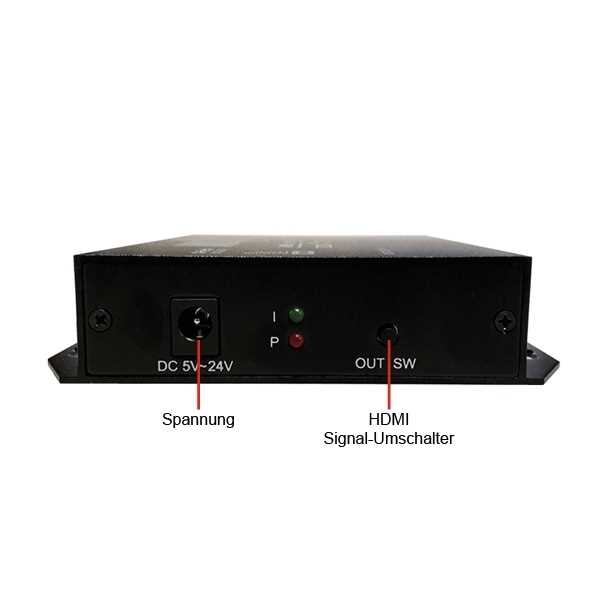

Signalkonverter BNC Kamerasignal AHD auf HDMI Ausgang für Bildschirme bis FullHD Wandler für den Anschluss einer HD AHD Kamera an einen Monitor oder Fernsehgerät mit HDMI Eingang AHD HDMI Konverter zur Umwandlung von einem AHD- zu einem HDMI-Signal Der HD AHD HDMI-Konverter dient dazu, Videosignale in bis zu Full-HD-Auflösung z.B. von Überwachungskameras mit AHD-Ausgang in ein HDMI-Signal umzusetzen, sodass das Video direkt auf einem Fernseher oder Bildschirm bzw. Monitor mit HDMI-Eingang angezeigt werden kann. Mittels optionalen Adapter ( siehe weiter unten ) kann das HDMI Signal auch auf DVI oder VGA umgesetzt werden Technische Daten: AHD auf HDMI Konverter für den Anschluss eines AHD Kamerasystems an einen Monitor mit HDMI Anschluss. Auflösung max HD 1080p   1920x1080  Full HD Eingangssignal AHD-IN Automatisch = 720p25 / 720p30 oder 1080p25 / 1080p30 Ausgangssignal auf HDMI  ( per Taster einstellbar ) 480i60 / 576i50 / 720i60 oder 1080i50 / 1080I60 / 1080p25 / 1080p30 / 1080p50 / 1080p60 Das HDMI-Ausgangssignal kann durch einen integrierten Taster ( 3-Sek. gedrückt halten) umgestellt werden Wenn die gewünschte Auflösung eingestellt ist, speichert der Konverter die Einstellung die auch nach Stromausfall erhalten bleibt  Wenn ihre Kamera vom AHD Signal auf 720p eingestellt ist kann mit dem Taster umgestellt werden auf 480i60 / 576i50 / 720i60 Wenn ihre Kamera vom AHD Signal auf 1080p eingestellt ist kann mit dem Taster umgestellt werden auf 1080i50 / 1080I60 / 1080p25 / 1080p30 / 1080p50 / 1080p60 Anzeigen: Status-LED ROT / Spannung GRÜN Signal Verstärker = Verstärker-Funktion für AHD-Signal über AHD-Ausgang HDMI Ausgang = 1.4 Standard HDCP 1.2 Protokoll CEC-Unterstützung Eingang:    1 x AHD (BNC) Ausgang: 1 x AHD (BNC)  verstärktes Signal weitergeführt Ausgang 1x HDMI für Bildschirm / Monitor oder auch TV-Gerät Stromversorgung 5-24VDC über beiligendes 230V Netzteil   Abmessungen: 110 x 25 x 116mm Gewicht: 240 g Empfohlenes optionales Zubehör Bildschirmkabel usw. Adapterkabel für Monitor, Bildschirm oder Fernseher mit HDMI-Eingang ( am besten ) Bst Nr 53-682-03592 = HDMI Kabel ( Stecker auf Stecker ) mit 0,75m Länge Bst Nr 53-682-03824 = HDMI Kabel ( Stecker auf Winkelstecker ) mit 1,5m Länge Bst Nr 53-682-02992 = HDMI Kabel ( Stecker auf Stecker ) mit  1,5m Länge Bst Nr 53-682-03820 = HDMI Kabel ( Stecker auf Stecker ) mit  2m Länge Bst Nr 53-682-03000 = HDMI Kabel ( Stecker auf Stecker ) mit  3m Länge Bst Nr 53-682-03821 = HDMI Kabel ( Stecker auf Stecker ) mit  5m Länge Bst Nr 53-682-03819 = HDMI Kabel ( Stecker auf Stecker ) mit 10m Länge Bst Nr 53-682-03027 = HDMI Kabel ( Stecker auf Stecker ) mit 15m Länge Bst Nr 53-682-03044 = HDMI Kabel ( Stecker auf Stecker ) mit 20m Länge ( AKTIV ) Bst Nr 53-682-03045 = HDMI Kabel ( Stecker auf Stecker ) mit 25m Länge ( AKTIV ) Adapterkabel für Monitor oder Bildschirm nur mit DVI-Eingang ( Achtung geht nicht bei jedem PC-Monitor  Herstellerabhängig ) Bst Nr 53-682-03300 = HDMI auf DVI Kabel 2,0m HDMI-Stecker auf 18+1 DVI-D-Stecker Bst Nr 53-682-03310 = HDMI auf DVI Kabel 3,0m HDMI-Stecker auf 18+1 DVI-D-Stecker Bst Nr 53-682-03320 = HDMI auf DVI Kabel 5,0m HDMI-Stecker auf 18+1 DVI-D-Stecker Bst Nr 53-682-03350 = HDMI auf DVI Kabel 10m HDMI-Stecker auf 18+1 DVI-D-Stecker Adapterkabel für Monitor / Bildschirm nur mit VGA-Eingang ( Achtung geht nicht bei jedem PC-Monitor  Herstellerabhängig ) Bst Nr 64-901-16810 = HDMI auf VGA Konverter ( Adapter für Monitore nur mit VGA Eingang )

TVI AHD CVI HDMI Konverter zur Umwandlung von einem HD-Signal zu einem VGA oder HDMI oder analog Signal Der HD-Kamera Konverter dient dazu, Videosignale in bis zu Full-HD-Auflösung z.B. von Überwachungskameras mit TVI, AHD oder CVI Ausgang in ein HDMI- oder VGA Signal umzusetzen, sodass das Video direkt auf einem Fernseher oder Monitor mit HDMI-Eingang angezeigt werden kann. Ein weiterer VGA- und analoger Ausgang erlaubt zudem die Verbindung mit anderen entsprechenden Endgeräten wie DVR Rekorder oder auch analoge Monitore mit gelber Videoeingangsbuchse. . Dieser Konverter unterstützt alle gängigen analogen HD-Übertragungsstandards und somit neben TVI- auch AHD- und CVI-Kameras. 1-Kanal (HD-TVI, AHD, HD-CVI) (HDMI) HDMI Konverter Verarbeitet auch AHD, TVI, CVI und auch CVBS-Video-Signale ( je nach Einstellung )  HD-Videoeingang (1080p mit 25/30Hz) Durchgeschleifter Videoausgang, wahlweise auch Analoger CVBS Composite-BNC-Videoausgang (CVBS) PAL/ NTSC ( automatisch je nach Eingangssignalart )  Anschluss-Variante „2 Kameras an einem Konverter“ Bild in Bild Funktion ! ( siehe auch weitere Bilder ! )  HDMI-Videoausgang (max. 1080p, Full-HD) VGA- und CVBS-Videoausgang, auch mit HDMI Videoausgang parallel betreibbar alle Videoausgänge gleichzeititg verwendbar ausgegebene Auflösung einstellbar Status-LED für schnelle und übersichtliche Wartung Technische Daten: Videoeingang BNC = HD-Signal: 720p 25/30/50/60Hz 1080p 25/30Hz     Videoausgang     HDMI oder VGA: 480p, 576p, 720p 50/60Hz, 1080i 25/30Hz, 1080p 25/30Hz Composite Video: CVBS Videosignal ( NTSC/ PAL ) ( automatisch je nach Eingangssignalart von der Kamera )  Er unterstützt zusätzlich die HD-Standards TVI, AHD und CVI. Ein weiterer VGA- und analoger Ausgang erlaubt zudem die Verbindung mit anderen entsprechenden Endgeräten. Anschlüsse Videoeingang: BNC-Buchse (75Ohm)     Anschlüsse Videoausgang: HDMI Typ-A oder SUB-D 15pol HD ( VGA ) oder BNC Buchse (75Ohm)     Stromversorgung: Netzteil 12V DC 500mA     Stromverbauch ca. 300mA     Empf. Umgebungstemperatur 0 – 55°C     Empfohlene Luftfeuchtigkeit Max. 95% (nicht kondensierend)     Abmessungen (BxHxT)    88 x 30 x 130mm     Gewicht ca.    250g     Lieferumfang: HD-Konverter, Netzteil, Montageschrauben, Bedienungsanleitung Zusatz-TIPP von unseren Technikern Dieser Konverter unterstützt alle gängigen analogen HD-Übertragungsstandards und somit neben TVI- auch AHD- und CVI-Kameras. Um zwischen den HD-Standards zu wechseln (falls Sie die Kameras austauschen möchten oder z.B. kein Farbbild angezeigt wird), halten Sie bitte beide Bedienknöpfe für die Auflösung gedrückt und warten Sie den Umschaltvorgang ab (ca. 2 Sekunden). Trennen Sie das Gerät dann für ca. 2 Sekunden von der Stromversorgung (ziehen Sie den Netzteil-Stecker) und schalten Sie es dann wieder ein. Nun stehen Ihnen folgende Anschluss-Varianten zur Auswahl.  Picture-in-Picture-Modus ( Bild in Bild Modus ) : Nur verfügbar wenn 2-Kameras angeschlossen sind: Mittels des 3. DIP-Schalters können Sie den Picture-in-Picture-Modus aktiveren, sodass das Bild von Kamera 2 in das Bild von Kamera 1 eingeblendet wird.  In diesem Fall dienen die Pfeiltasten der Anpassung der Auflösung des Seitenverhältnisses unter Verwendung von 2 Signalquellen mit 1080p-Auflösung . Mit den Pfeiltasten wählen Sie zwischen einer 16:9 (Standard für 1080p) oder 4:3 Darstellung (Standard für CVBS). BNC-Buchse-1 wird als Videoeingang verwendet (für 1080p-Signale über BNC) BNC-Buchse-2 wird ebenfalls als Videoeingang verwendet (für 1080p-Signale über BNC) Der HDMI- und VGA-Videoausgang kann parallel verwendet werden Mittels Aktivierung des 4. DIP-Schalters können Sie zudem über die Pfeiltasten die Größe des eingeblendeten 2. Videos verändern Optional erhältlich: Monitore, 12V Netzteil und Anschlusskabel siehe Zubehör Register Alternative auch = 64-700-04918 + 64-901-16800 = ggf. zusamm kaufen wegen VGA Ausgang !
