RFID Lesegerät Zutritt mit Codeschloss RS485 RK13520 Aufputz
275,00 €
% 333,00 € (17.42% gespart)
Sofort verfügbar, Lieferzeit: 2-4 Tage
Produktinformationen "RFID Lesegerät Zutritt mit Codeschloss RS485 RK13520 Aufputz"
Zutritt Chipschlüssel-Leser mit Codeschloss ( Nummerpad ) Outdoor IP66 RFID Lesegerät ( Outdoor Indoor verwendbar )
RFID Lesegeräten mit Zahlenschloss und optionalen RFID Chipschlüsssel. Professinell und Preiswert ! Stufenlos ausbaubar vom Handwerker Kleinbetrieb bis Grossbetrieb
Flexible Zutrittskontrolle Codeschloss ( Nummernpad zur PIN-Eingabe ) oder RFID Leser ( Pin-Eingabe ) oder beides möglich
Technische Daten:
- Spannungsversorgung: 12VDC typisch ( Range 7.5...12V DC 250mA )
- Integrierte Notstrom Pufferbatterie ( Built-in Battery )
- Schnitstelle Wiegand und RS-485 9,600 bps ( 2Draht Bus )
- Zusatzinfo zu den integrierten Schnittstellen
- Wiegand-Bus ( 26/34bits ) Kabeldistanz max 30m
- RS485-Bus Kabeldistanz bis max 600m (AWG24) OSDP Kommunikation
- RFID = 13.56 MHz for ISO14443A (MIFARE DESFire, MIFARE Plus and MIFARE Classic)

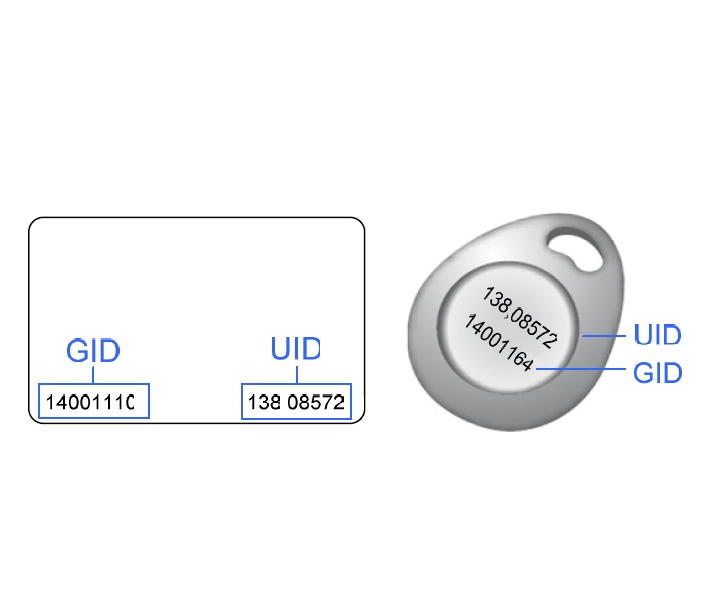

- Unterstützte ID Formats Reads ( RFID Chipschlüssel ) GID und UID
- Supported ID Formats Reads GID and UID
- Rückseite 8x DIP Schalter für Einstellungen, Master-Slave, LED, usw

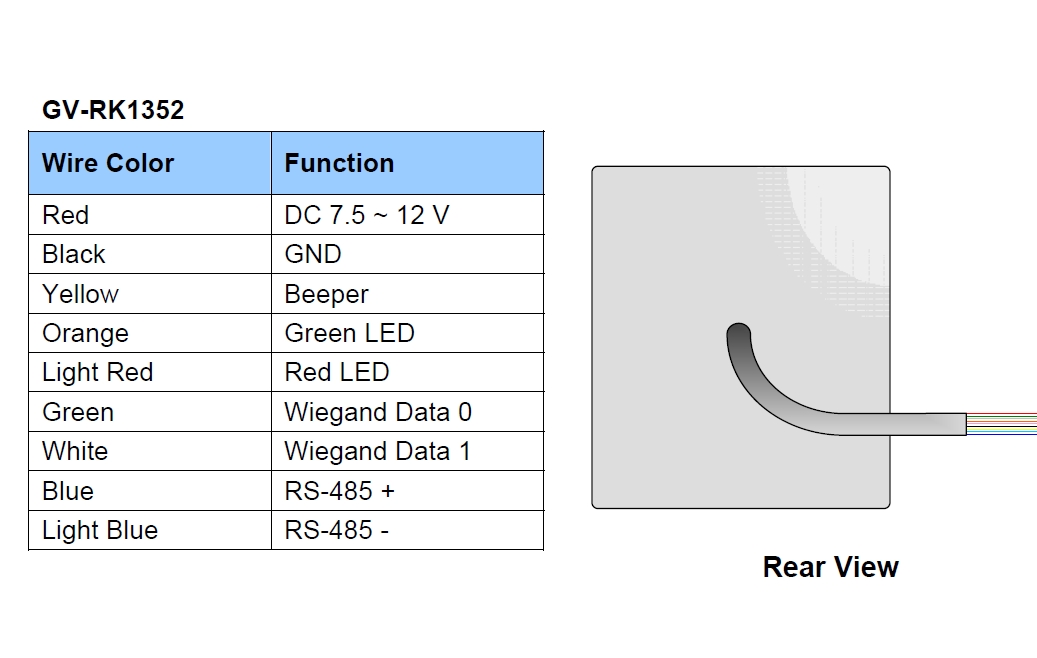

- Anschluß 9-Drähte ( 2x Bus + 12Volt DC )
- Rot 7.5-12V DC / Schwarz Masse /
- Gelb Summer Orange LED Grün Hellrot LED Rot Grün
- Wiegand Daten 0 Weiß / Wiegand Daten 1
- Blau RS-485+ Hellblau RS-485
- Status-LED = Rot / Grün / Blau
- Aufputz / Kabel rausgeführt verdrahtung am besten in Schalterdose darunter
- Das Gehäuse verfügt über den Schutzgrad IP66.
- So ist das Gerät gegen Feuchtigkeit und Staub geschützt und kann sowohl im Innen als auch im Außenbereich eingesetzt werden.
- Abmessungen 95x108x23mm (BxHxT)
- Wetterfest Ausführung Schutzgrad IP66 ( Inddor Outdoor )
- Umgebungstemperatur: -20°C bis +60°C.
- Aufputz

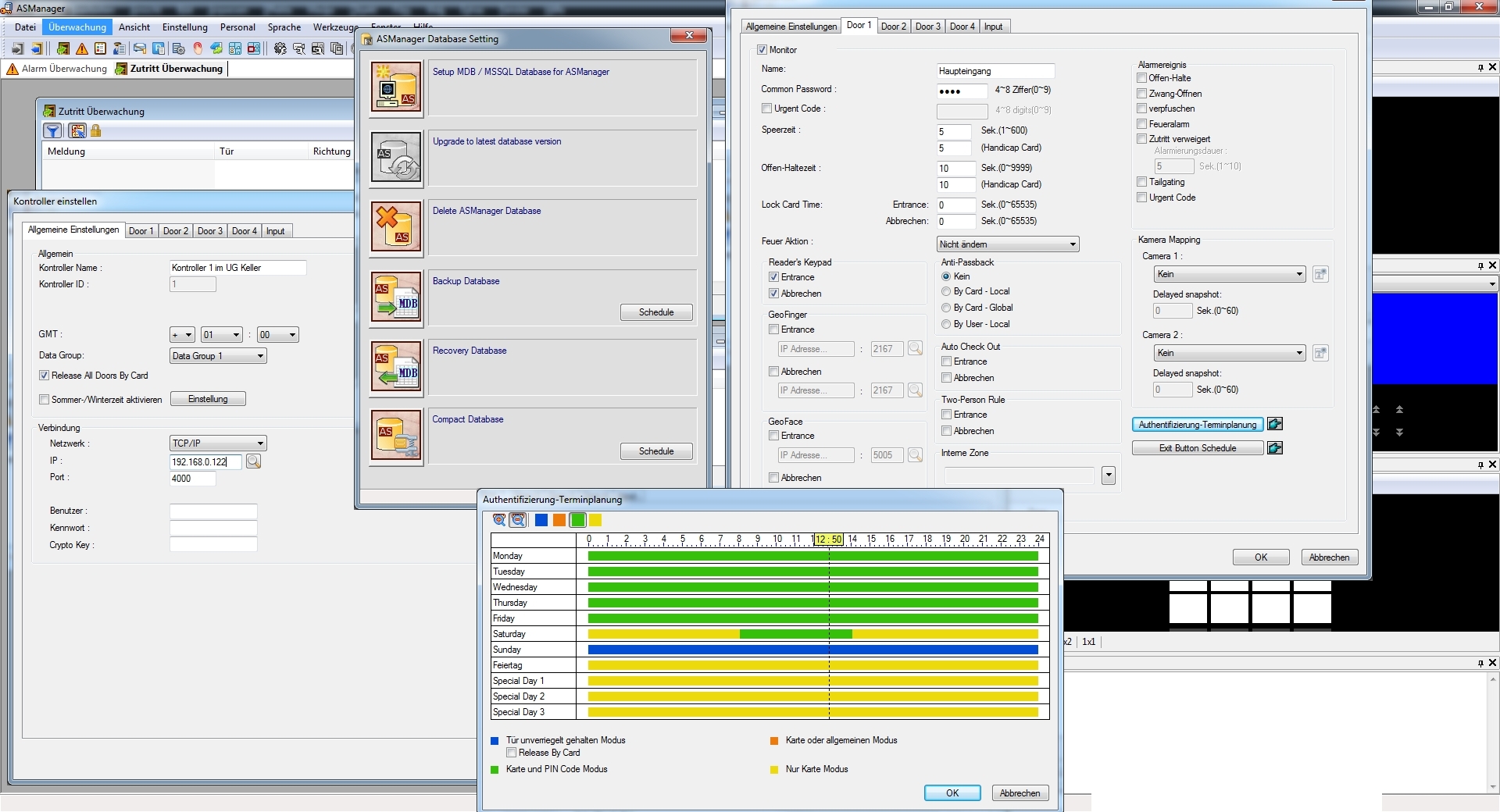

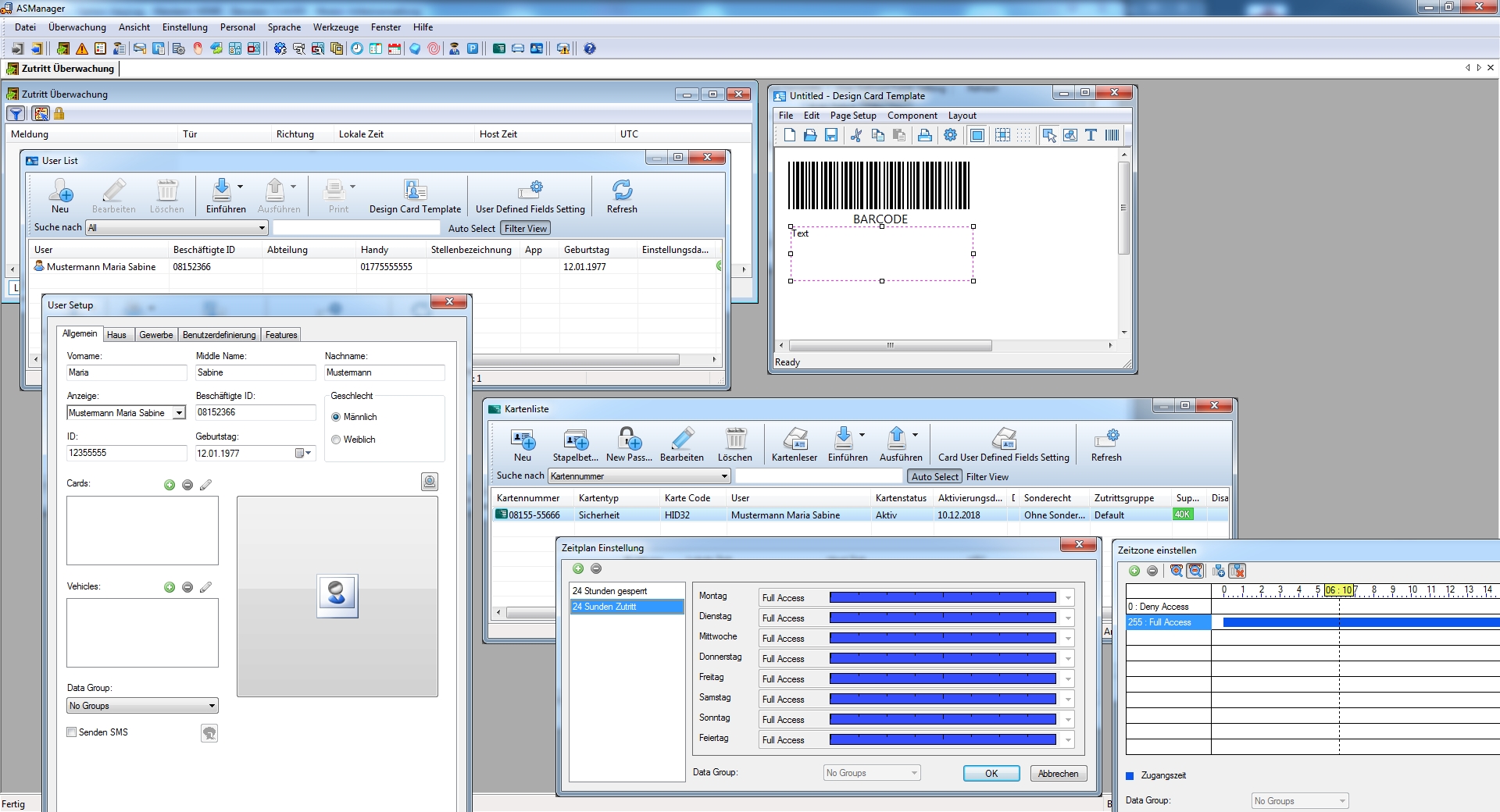

Lieferumfang: RFID Card Reader mit Codeschloss / Schrauben 5 / Security Torx / Software CD ( Die Software GV-ASManager ist für bis zu 4 Verbindungen kostenfrei erhältlich. Eine Erweiterung für weitere Verbindungen kann separat erworben werden. )/ Installation Guide
Optionales Zubehör
- 76-880-04440 = AS2120 Auswertekontroller mit LAN Schnittstelle und Zutritt-Software
- 79-235-04510 = RFID Chipschlüssel passend zum System
Fragen zum System ? Kein Problem einfach kurz anrufen
