Hutschiene Platinenhalterung für Platine 100x72mm Gehäuse DIN Rail Gehäuse TS35
13,95 €
Sofort verfügbar, Lieferzeit: 2-3 Tage
Produktinformationen "Hutschiene Platinenhalterung für Platine 100x72mm Gehäuse DIN Rail Gehäuse TS35"

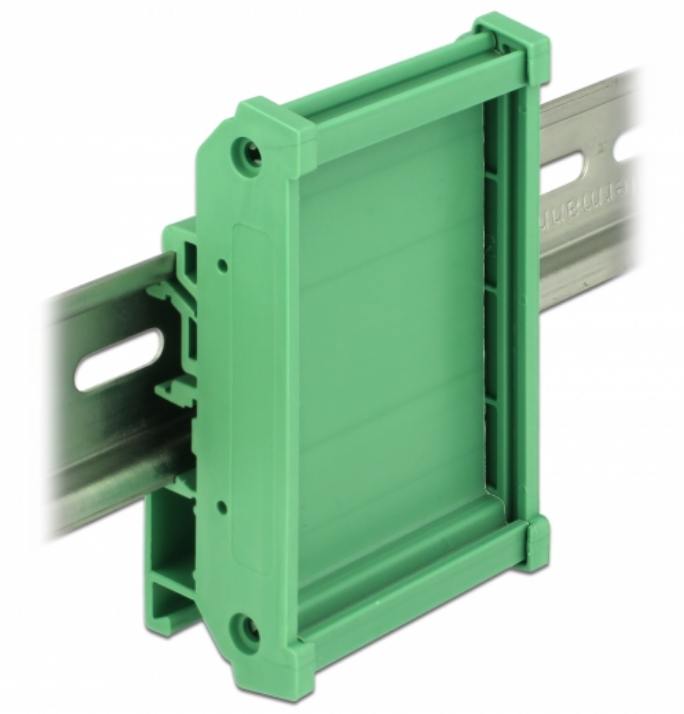

Hutschienenhalterung Platinenhalterung für Platine 100x72mm

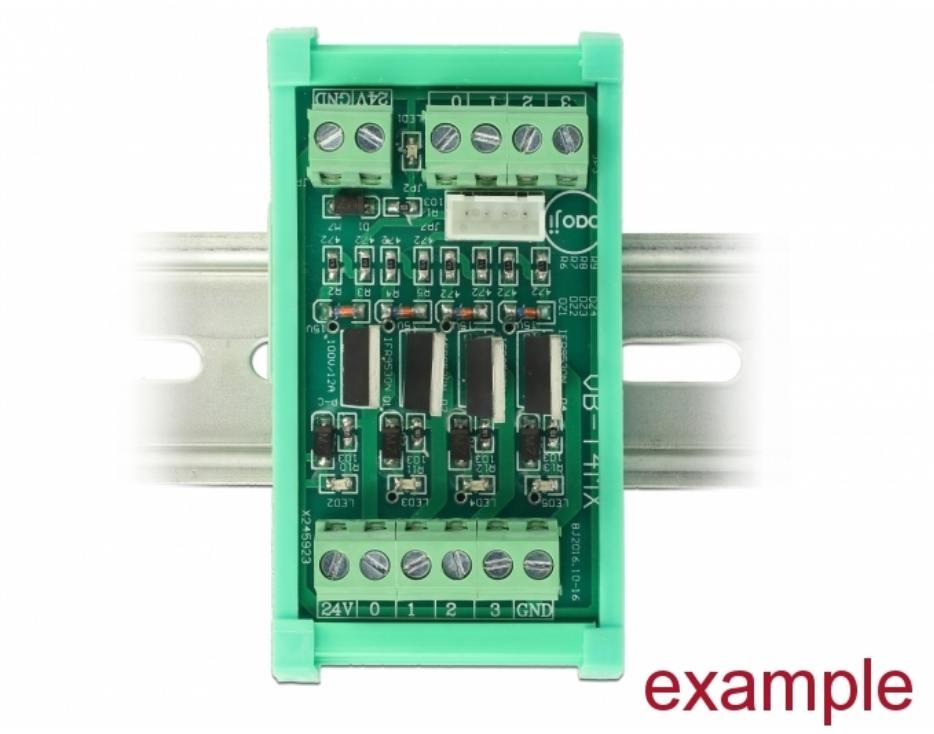

Ideal für OpenFrame Netzteile, Baugruppen, Platinen, Sonderschaltungen etc. die auf eine Hutschiene DIN Rail mit 35mm montiert werden müßen.

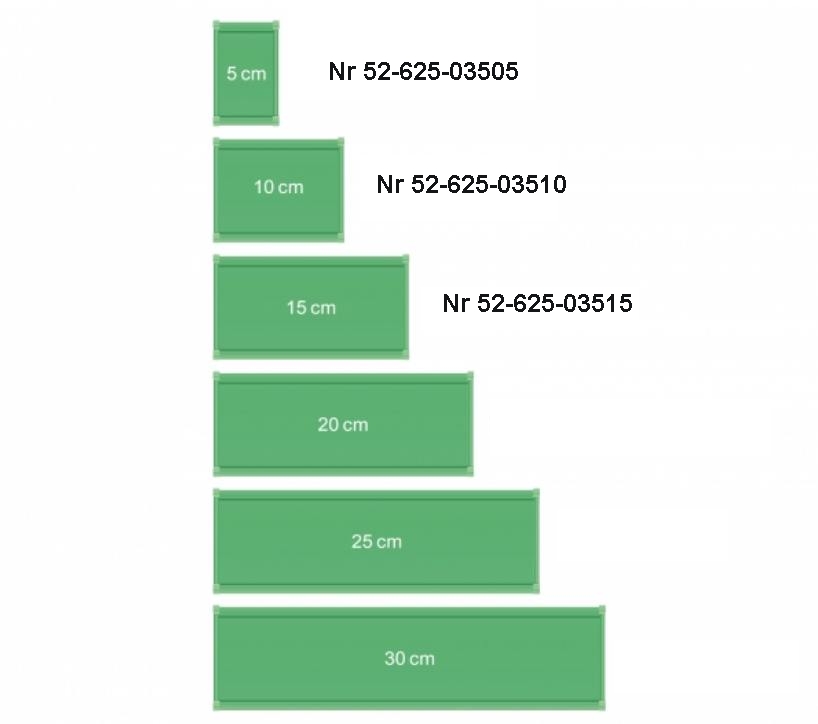

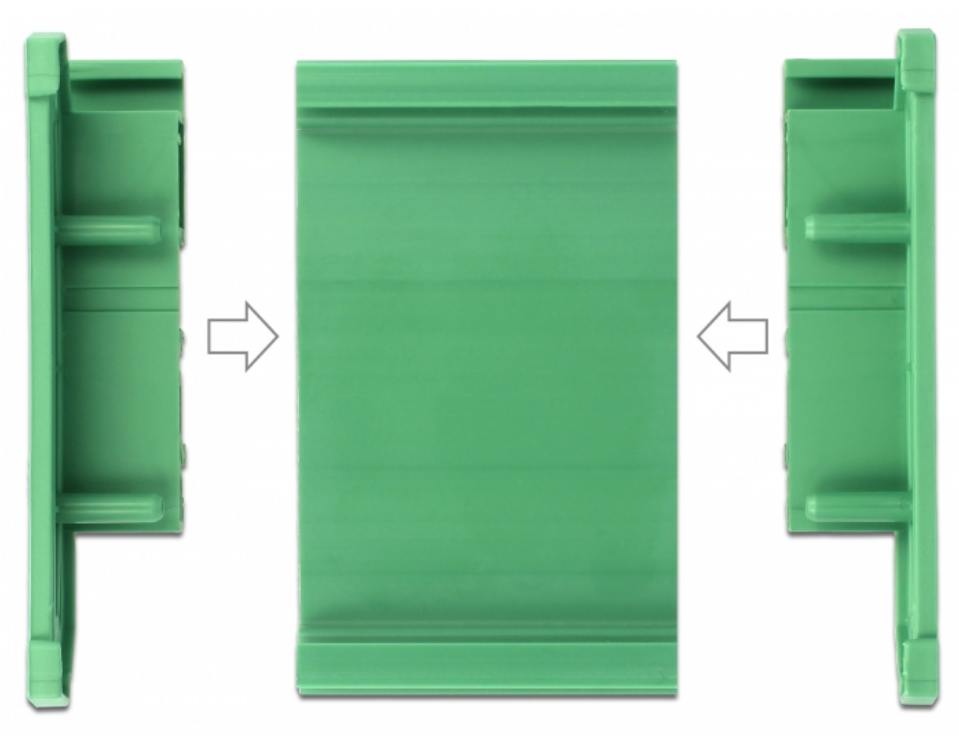

Mit dieser Platinenhalterung können Platinen mit einer Breite von 100x72mm aufgenommen werden, um sie an einer 15mm oder 35mm breiten Hutschiene zu befestigen. Die Platinenhalterung kann individuell in verschiedenen Längen gekürzt werden. Nach der Kürzung, können die beiden Endkappen wieder aufgesteckt werden.
Spezifikation

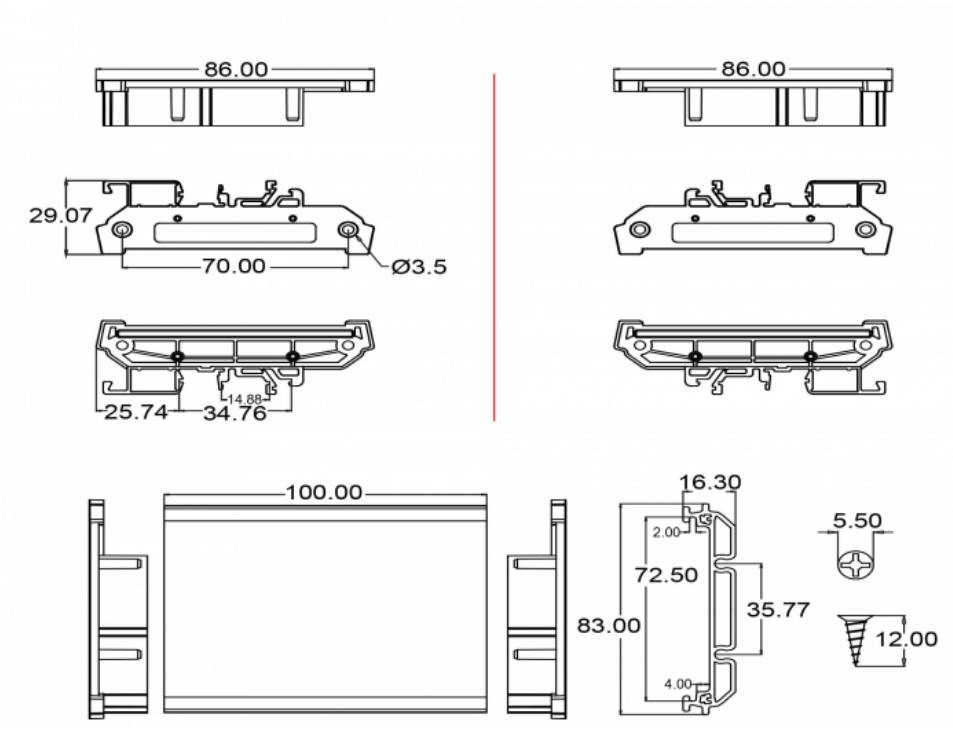

- geeignet für Platinen mit einer Breite von 100-104mm und Höhe von 72mm
- Für Platinen bis 2,0mm Materialdicke geeignet
- Dieser Halterung umfaßt die Platne auf allen 4 Seiten

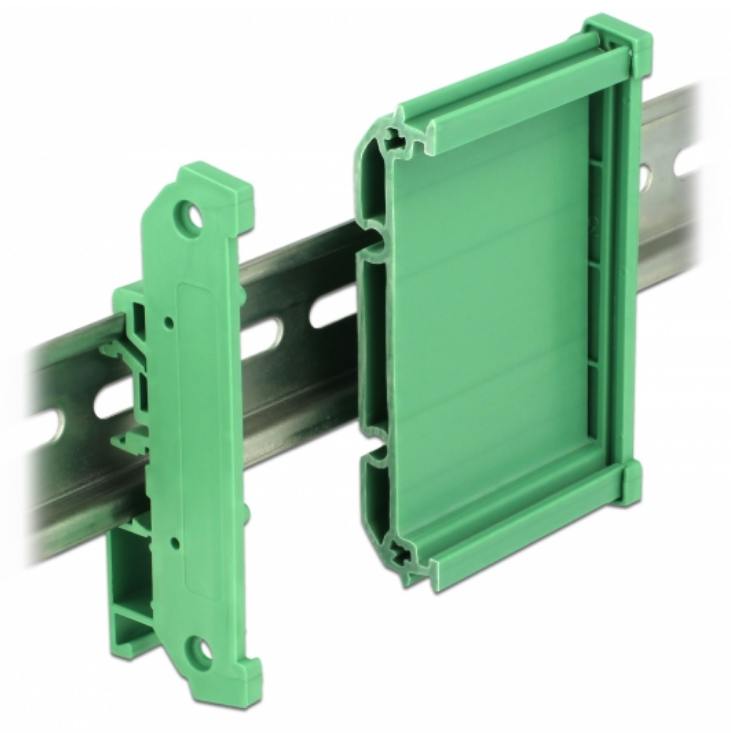

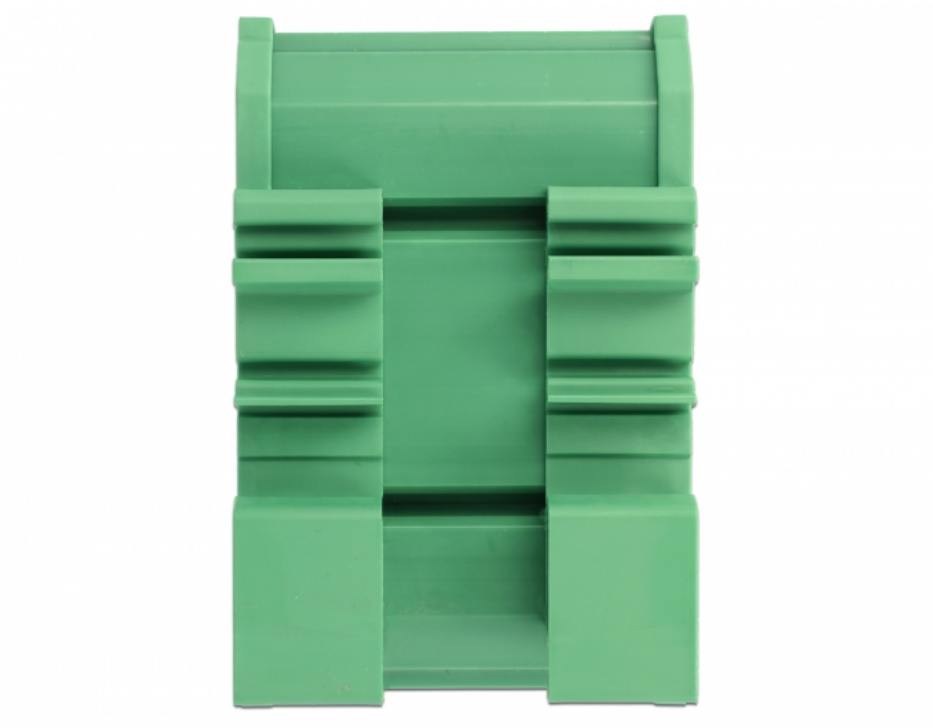

- Hutschienenbefestigung: 15mm und übliche TS35 mit 35mm ( unten 2 Schienenaufnahmen )
- 4 x Befestigungslöcher ( 2x je SEitenteil )
- Befestigungsloch-Durchmesser seitlich = 3,5mm
- Lochabstand seitlich für Schrauben ca. 70mm
- Material: Kunststoff Materialwandung ca 2,0mm
- Farbe: Grün wie in Abbildung

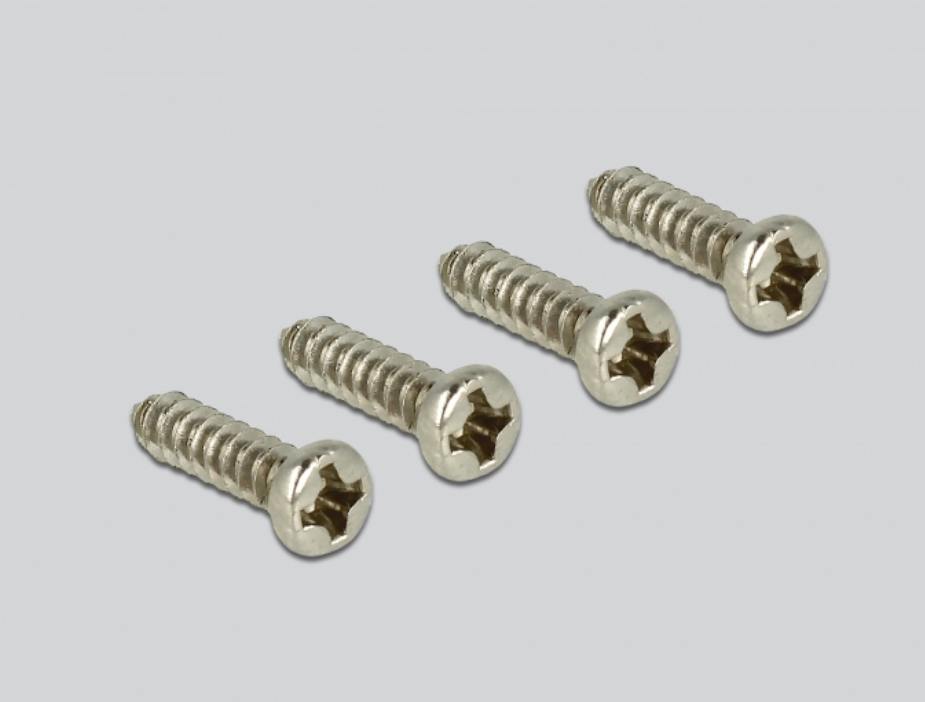

- Lieferung inkl. 4 Schrauben
