24V Netzteil 24V 500W 20A Case RSP Schaltnetzteil Eingang 85-264V

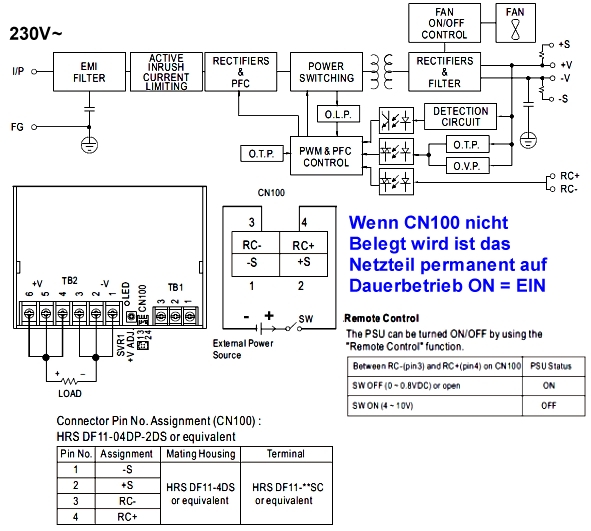

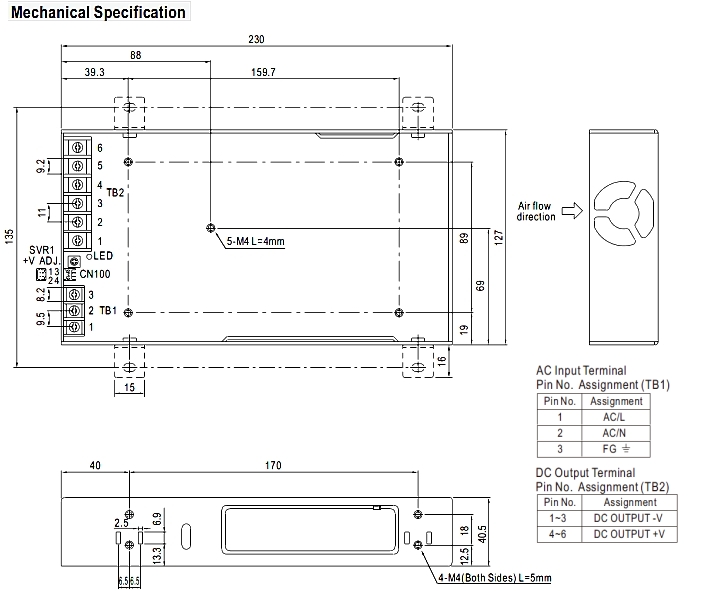

24V 100A Netzteil Hochleistungsnetzteil geschlossene Bauform mit zwei integrierten Lüftern 24/7 tauglich  Bis zu 3 dieser Netzteile können zusammengeschaltet werden auf 24V 300A 7200W = 7,2KW siehe weitere Bilder !  Technische Daten: Eingangsspannungsbereich: 180..264V AC 50/60Hz 47-63Hz oder 254..370V DC   Ausgangsleistung: 2400 Watt Ausgangsspannnung: 24Volt DC (einstellbar 22...28V) Gleichspannung   Belastbarkeit Ausgang: 0-100A Überlast bis auf max 112% der Nennleistung max Peak 112A kurzfristig  Geringe Restwelligkeit: 150mVp-p Überspannungsschutz Ausgang: 28,8-33,6V Netzausfallüberbrückung (bei 230V): 12ms Setup, Rise-Time: 1000ms, 80ms full load Hold up Time: 12ms at full load Load & Line Regulation: +/-0,5% Wirkungsgrad: 90% Remote ON-OFF (über optional erhältlichen Anschlusskit Mini-Pfostenverbinder Nr.: 40-874-00390  Schraubanschlüsse 2x Hauptlast Parallelbetrieb von bis zu 3 Netzteilen möglich siehe Plan Kurzschlußfest Überlastschutz 100-112% Hoher Wirkungsgrad 90%  Soft-Start mit Strombegrenzung  Eingebauter Entstörfilter 100% Burn-In Test unter Vollast Temp.-Bereich: -20°...+70°C Befestigung über 4xM4 Gewinde im Boden oder Seitenteil 4xM4 (Gewinde im Gehäuse) Abmessungen: L:278mm B:178mm H:63,5mm Gewicht: 3.3kg Zubehör erhältlich siehe Zubehör-Register unten z.B. oder unter Suche eingeben Bst Nr 40-874-00390 =   8-pol Steuerkabel CN1/CN2 Pfostenkabel mit Steckverbinder Bst Nr 40-874-00395 = 10-pol Steuerkabel CN3 Pfostenkabel mit Steckverbinder Bst Nr 93-808-03220 = Halterung Netzteilhalter Befestigungswinkel

24V 40A Netzteil mit 1000W Leistung. Hochleistungnetzteil geschlossene Bauform mit zwei integrierten Lüftern 960 Watt Leistung **** Derzeit lieferbarer Ersatzartikel = 93-808-04790 = 24V 42A 1000W solange Vorrat reicht ****  Technische Daten: Eingangsspannungsbereich: 230Vac Autom. Weitbereichseingang 90..264Vac bzw 127..370Vdc Netzfreq: 47...63Hz 24/7 tauglich Ausgangsleistung: 960 Watt (max. 1000W) Ausgangsspannnung: 24Volt DC ( Adjust  20,5...26,4V über Poti )  Somit geeignet für Spannung 21V, 22V, 23V, 24V, 25V, 26V Ausgangsstrom: 0-40A  Geringe Restwelligkeit 150mVp-p  Netzausfallüberbrückung (bei 230V): 16ms Wirkungsgrad: 88%  Remote ON-OFF ( Fernsteuerung EIN-AUS ) siehe auch weitere Bilder  Parallel schaltbar zur Stromerhöhung mit mehreren Netzteilen ( siehe weitere Bilder )  Schraubanschlüsse 2x Hauptlast für Lastkabel Kurzschlußfest  Überlastschutz  Überspannungschutz 115-135% Ausgang 27,6-32,4V  Hoher Wirkungsgrad Soft-Start mit Strombegrenzung  Eingeb.Entstörfilter 100% Burn-In Test unter Vollast Temperatur Einsatzbereich: -20°...+60°C Schraubanschlüsse: Pin 1: Input Nulleiter (N) Pin 2: Input Phase (L) Pin 3: Schutzleiter (PE) V+ = Ausgangsklemme (+) V- = Ausgangsklemme (-) CN50 = Steuerkontakte ( wenn benötigt = Bst Nr 40-874-00390 ( 8pol ) oder 40-874-00400 ( 12pol ) ) Befestigung über 3xM4 Gewinde im Boden oder Seitenteil 3xM4 (Gewinde im Gehäuse siehe Zeichnung)  Abmessungen: L:295mm B:127mm H:41mm Gewicht: 1.75kg Erhältliches Zubehör = Befestigungswinkel = Bst Nr 93-808-03220 ( ggf. unter Suche eingeben )

24V 5A Netzteil für die Hutschienen DIN Rail Montage  24Volt Netzteil mit 120-Watt Leistung. Ideal für alle 24Volt Verbraucher aller Art. Extrem stabiles und robustes 24V Industrienetzteil. Einsatzbereich Schaltschrankbau, Maschinenbau, LED Stromversorgung usw. stabilisierte 24Volt Ausgangsspannung Technische Daten: direkt auf 35mm DIN-Schiene montierbar berührsichere Schraubklemmen weiter Eingangsspannungsbereich Eingangsspannung: 230Vac typisch Weitebereichseingang: 90...264Vac Wechselstrom oder 127...370Vdc Gleichspannung Eingangsfrequenz: 47..63 Hz Ausgangsspannung: 24V DC stabilisierte Gleichspannung Ausgangspannung über Poti 24...28V nachstellbar Poti unterhalb der 4er Ausgangsklemme im Frontbereich Belastbarkeit Ausgang: 0-5A = max 5000mA bei 24V Mindestlast Nein Line Regulation: +/-2% Load Regulation: +/-1% Restwelligkeit: nur 100mV Voltage Tolerance: +/-2% Leistung: max 120Watt Effektivität: 88% 100% full load burn-in test Ausganggschutz (Überspannung): 29..33V Kurzschlusschutz: Ja automatisch Betriebstemperaturbereich: -20... +70 °C Überspannungsschutz: Ja 120-140% Leistungsbegrenzung Setup, Rise, Hold Time: 1200ms, 60ms, 16ms by 230V AC Over Load Protection: 105-150% of rate load Abmessungen: B: 40mm H: 125,2mm T: 113,5mm Gewicht: 0,6kg  Erfüllt Normen : Sicherheit : UL508,  BS EN/EN62368-1, EAC TP TC 004 approved;(meet BS EN/EN60204-1) RoHs : Ja  EMC Emission : Compliance to BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B,                            BS EN/EN61000-3-2,-3, EAC TP TC 020 EMC Immunity : Compliance to BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024,                            BS EN/EN61000-6-2 (BS EN/EN50082-2),                            BS EN/EN61204-3, heavy industry level, criteria A, EAC TP TC 020

24V Netzteil Gleichspannung stabilisiert. Universal Hochleistungsnetzteil mit autom. Weitbereichseingang Einsatz z.B. in folgenden Bereichen: Maschinenbau, 24V Schaltungen, LED-Technik, Steuerungen, Labor, Interface, 24V Motoren, Beleuchtung usw.  Technische Daten: Stromversorgung Spannung: 230Vac typisch Eingangsspannungsbereich: 85...264Vac (47...63Hz) or DC 120-370V Ausgangsspannnung: 24Vdc (einstellbar über Poto 21,6..28,8V) Belastbarkeit-Ausgang: 0-27A = 648W Überspannungschutz: Ausgang 115-135% (30-34,8V) Leistung: 650 Watt bei 24 Volt 0-27A Restwelligkeit: 150mV Kurzschlußfest Überlastschutz Setup- / Rise Time: 1000ms, 50ms full load Hold UpTime: 16ms Line Regulation: +/- 0,2% Soft-Start mit Strombegrenzung Eingebauter EMI-Entstörfilter PFC Power Factor 0,94/230Vac Hoher Wirkungsgrad 88% 100% Burn-In Test unter Vollast Parallelschaltung mehrere Netzteile: Nein nicht ausgelegt  Einsatz Temperaturbereich: -40°...+70°C Integrierte Lüfter mit Regelung: TRTH2 >50°C Schraubanschlüsse wie folgt: Input: 3-Klemmen = 2x (L/N) und 1x FG-Ground (PE) Output: 3x Plus 24V und 3x Minus 24V Remote bzw. Fernsteueranschlüsse: 4pol 1=DC-OK / 2=GND / 3=+S / 4=-S Integrierte Remote Sense Funktion Abmessungen B:105mm H:63,5mm T:218mm (230mm mit Klemmen) Am Netzteilboden befinden sich 4xM4 Gewinde zur Befestigung An der Netzteilseite befinden sich 4xM4 Gewinde zur Befestigung Gewicht: 1,6kg Optionale Halter und Bef.Platten: 93-808-03220 + 93-808-03240 + 93-808-03230 or 93-808-03250 (siehe Zubehör-Register)

24V 6,3A Netzteil mit 150W direkt auf DIN-Schiene / Hutschiene montierbar solide Industrieausführung  Direkt auf DIN-Schiene (Hutschiene) montierbar + geschlossene Bauform + Kein Lüfter + 170% PowerBoost Funktion für 10Sek.  Besonder Eigenschaften : 170% Power Boost für 10 Sekunden somit auch ideal für induktive Lasten wie Motoren  Konvektionsgekühlt = keine Lüfter also leise  Parallel Funktion ( Es können mehrer Netzteil zusammengeschaltet werden )  berührgeschützte Schraubanschlüsse  Überlastschutz durch Strombegrenzung Überspannungsschutz  Kurzschlussfest mit Auto Recover Funktion  hoher Wirkungsgrad von 93%  LED-Anzeige für Power-On  100 % Burn-In-Test unter Volllast  eingebauter Entstörfilter, geringe Restwelligkeit. Einsatz bei Elektroverteiler und Modellbau, Schaltanlagen und Meß / Regeltechnik, Automatisierung, SPS und Microelektronik, Smart-Home Systeme, Motore und Beleuchtung. Somit verwendbar für Anwendungen im 24Volt Gleichspannungsbereich: Technische Daten: Betriebspannung: 230VAC typisch 50/60Hz  Eingangsspannung 85...264Vac (47..63Hz oder 120...370Vdc)  Power Factor: > 0.96  Ausgangsspannung: 24Vdc (Gleichspannung) stabilisiert  Feineinstellung über Poti 23...28V Frontseitig  Belastbarkeit / Leistung: 150Watt  Ausgangsstrom: max. 6,3A   Restwelligkeit: 240mV = Ripple/Noise: < 1 % of Output Voltage  Hold-up Time: 20ms full Load, 230 VAC Parallel OperaOon: Yes  Wirkungsgrad: 93%  Überlastschutz: Ja  Übertemperaturschutz: Ja /  Überspannungsschutz für den Ausgang bei 35V  1x Status LEDs (DC ok) Safety Norm:   CE compliance with Low-Voltage DirecOve 2014/35/EU  EMC DirecOve compliance with 2014/30/EU  Safety compliance with UL508, UL60950-1, EN60950-1 Betriebstemperaturbereich: - 0° ... + 70 °C  Anschluss über steckbare Schraubklemmen Ausgang: (3x(+) und 3x(-)) / Anschluss über steckbare Schraubklemmen Ausgang:  Anschluss über steckbare Schraubklemmen Eingang: 3x Klemmen (PE / N / L) Abmessungen: B: 43mm T:76,5mm mit Klemmen 90mm H:127mm  Hutschienenclip rückseitig befestigt und anbei für übliche TS35 DIN Schiene Gehäuse: Aluminium Lüftungsschlitze oben und unten Lüfter: Nein   erhältlich auch in folgenden Varianten 93-807-03024 = 24V  10W Hutschienen Netzgerät 93-807-07012 = 12V  10W Hutschienen Netzgerät 93-807-03025 = 24V  30W Hutschienen Netzgerät 93-807-03023 = 12V  30W Hutschienen Netzgerät 93-807-03026 = 24V  60W Hutschienen Netzgerät 93-807-03038 = 12V  60W Hutschienen Netzgerät 93-807-03027 = 24V 100W Hutschienen Netzgerät 93-807-06155 = 24V 150W Hutschienen Netzgerät 93-807-06180 = 12V 150W Hutschienen Netzgerät 93-807-07240 = 24V 240W Hutschienen Netzgerät 93-807-07120 = 12V 240W Hutschienen Netzgerät

24V Netzteil direkt auf DIN-Schiene / Hutschiene  montierbar geschlossene Bauform + TOP Industriequalität extrem zuverlässig ohne Lüfter  Einsatz bei Elektroverteiler Industriesteuerungen SPS Schaltanlagen Motorsteuerungen und Mess- und Regeltechnik, Automatisierung, SPS und Microelektronik, BLC + DC Motore Beleuchtung usw. verwendbar für 24Volt DC Anwendungen aller Art  Technische Daten: geschlossene Bauform TOP-Qualitä !  konvektionsgekühlt = keine Lüfter also leise berührgeschützte Schraubanschlüsse Überlastschutz durch Strombegrenzung, auto recovery Überspannungsschutz Kurzschlussfest Hoher Wirkungsgrad  Parallel verwendbar mit weiteren Netzteilen der selben Serie ( parallel use and boost power ) PFC = Ja Power Factor Korrektur  LED-Anzeige für Power-Status 100 % Burn-In-Test unter Volllast eingebauter Entstörfilter, geringe Restwelligkeit Technische Daten: Eingangsspannung 100...240Vac (47..63Hz oder 120...370Vdc)  Ausgangsspannung: 24Vdc (Gleichspannung) stabilisiert Feineinstellung über Poti 23...28V frontseitig Leistung: 240 Watt Ausgangsstrom: max. 10A  Restwelligkeit: 180mV Line Regualtion: 1% Wirkungsgrad: 90% Überlastschutz: Ja Übertemperaturschutz: Ja Überspannungsschutz: Ausgang max. 31V Automatischer Restart by more then 110-140%  1x Status LEDs (DC ok) Safety Norm: EN60950-1 Normen: IEC60950-1-2005+A1+A2 / EN60950-1-2006+A11+A1+A12+A2:2013 EN55022:2010 / EN55024:2010 / EN61000-3-2-A1+A2 / IEC61000-3-3:2013 / EN61000-3-3:2013 EC-NO 278-2009 EN50563:2011 / EN50581:2012 Low Voltage Directive 2014/35/EU EMC Directive 2014/30/EU ERP konform bei Last 0mA sinkt der Eigenverbrauch unter 0,5Watt  Betriebstemperaturbereich: - 20° ... + 70 °C Anschluss über steckbare Schraubklemmen Ausgang: (3x(+) und 3x(-)) Anschluss über steckbare Schraubklemmen Eingang: 3x Klemmen (PE/N/L) Abmessungen: B: 60mm T:102mm mit Klemmen 113mm H:127mm Hutschienenclip anbei für übliche TS35 DIN Schiene Gehäuse: Aluminium Lüftungsschlitze oben und unten - Lüfter Nein Gewicht: 0,71kg erhältlich auch in folgenden Varianten 93-807-03024 = 24V  10W Hutschienen Netzgerät 93-807-07012 = 12V  10W Hutschienen Netzgerät 93-807-03025 = 24V  30W Hutschienen Netzgerät 93-807-03023 = 12V  30W Hutschienen Netzgerät 93-807-03026 = 24V  60W Hutschienen Netzgerät 93-807-03038 = 12V  60W Hutschienen Netzgerät 93-807-03027 = 24V 100W Hutschienen Netzgerät 93-807-06150 = 24V 150W Hutschienen Netzgerät 93-807-06180 = 12V 150W Hutschienen Netzgerät 93-807-07240 = 24V 240W Hutschienen Netzgerät 93-807-07120 = 12V 240W Hutschienen Netzgerät
