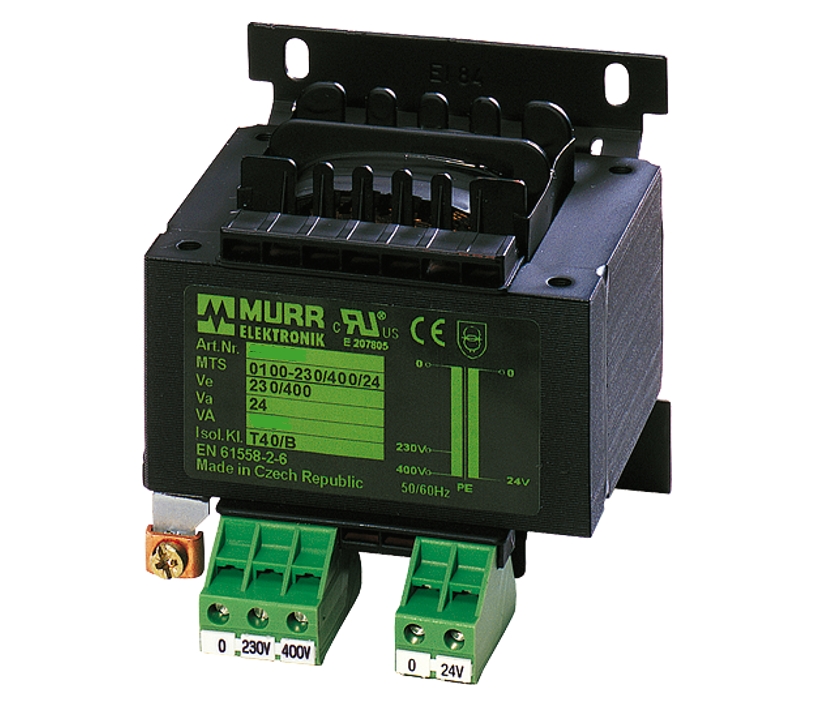

24V Trafo 160VA 230V 400V auf 24VAC Schraubklemme

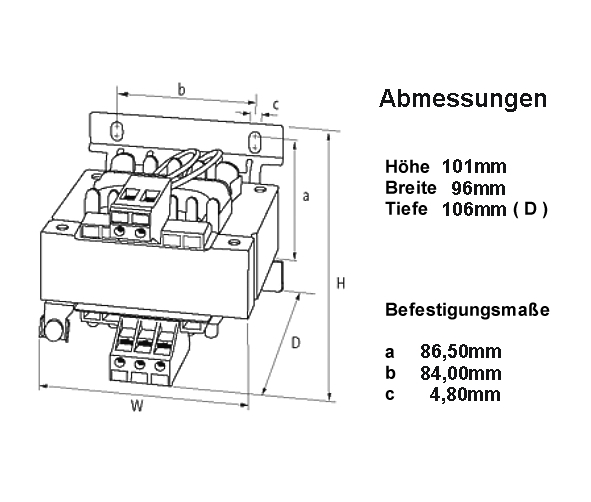

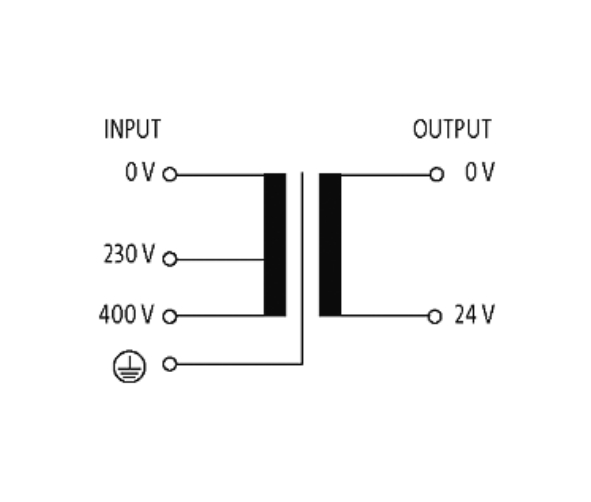

24VAC Trafo mit 160VA Leistung Schraubklemmen in offener Bauform Trafo mit galvanischen Trennung Eingang: 230V oder 400V 50/60Hz Ausgang: 24V AC Wechselstrom max. 6,66A Belastbarkeit bis 160VA Galvanische Trennung Metallwinkel EN61558 Schutz nach EN60529 Isolierklasse: T40/B Ausgeführt als Trenn-Transformator Ja Ausgeführt als Spar-Transformator Nein Einphasen-Transformator Langlochbefestigung und schnappbar auf Tragschiene bzw. Hutschiene TS35 Schutzart: IP20 Abm.: B: 96mm T:106mm H:101mm Gewicht: 2,78kg

24V DC Netzgerät mit Schraubklemmen Gleichspannungsnetzteil. Eingang: 230V oder 400Vac Wechselstrom. Einsatz z.B.  24V Steuerungen aller Art, Schaltschrankbau, Maschinenbau usw.   Technische Daten:  Einphasen Netzteil Gleichspannungs-Transformator bzw. Steuertransformator Schutzart: IP20 SELV Leistungsabgabe: 120-144Watt je nach Eingangsspannung Primär Eingang: 400 Volt oder 230V 50/60Hz Eingangsspannung umklemmbar +/- 15V Eingang: 230VAC ( Range 196V-264VAC ) oder 400VAC ( Range 340V-460V ) Sekundär Ausgang: 24V DC Gleichspannung Belastbarkeit 120W max 5,0A = 5000mA bei Eingang 230VAC  Belastbarkeit 144W max 6,0A = 6000mA bei Eingang 400VAC  Mindeslast Nein ( 0-5,0A oder 0-6,0A )  Ausgangsbeschaltung VDR / Siebelko / LED  Ausgangsspannung einstellbar Nein Steckbare Ausgangssicherung: Ja 10A Flachstecksicherung ( ATC Rot )  Kurzschlussfest Nein ( da Sicherung integriert )  Effektive Restwelligkeit < 5% Kontroll LED Ja Schlüssellochbefestigung Trafo in offener Bauform mit Schraubklemmen Galvanischen Trennung und Metallwinkel Ausgeführt als Trenn-Transformator Ja ( Galvanisch getrennt Eingang-Ausgang )  Ausgeführt als Spar-Transformator Nein Schutzleiterklemme Ja Tragschienenmontage möglich Nein Normen: EN61558-2-6, EN62041 category I, EN55011B, EN61000-3-2 Temperatureinsatzbereich -20....+60°C  Abmessungen: B: 96mm T: 136mm H: 95mm ( siehe auch weitere Bilder Zeichnung )  Gewicht: 2,95kg Ersatzsicherung Bst Nr 31-842-00228 = 10A Flachstecksicherung ( ATC Rot )

24V DC Netzgerät mit Schraubklemmen Gleichspannungsnetzteil. Eingang: 230V oder 400Vac Wechselstrom. Einsatz z.B.  24V Steuerungen aller Art, Schaltschrankbau, Maschinenbau usw.  Technische Daten: Einphasen Netzteil Gleichspannungs-Transformator bzw. Steuertransformator Schutzart: IP20 SELV Leistungsabgabe: 60-72Watt je nach Eingangsspannung Primär Eingang: 400 Volt oder 230V 50/60Hz Eingangsspannung umklemmbar +/- 15V Eingang: 230VAC ( Range 196V-264VAC ) oder 400VAC ( Range 340V-460V ) Sekundär Ausgang: 24V DC Gleichspannung Belastbarkeit 60W max 2,5A = 2500mA bei Eingang 230VAC  Belastbarkeit 72W max 3,0A = 3000mA bei Eingang 400VAC  Mindeslast Nein ( 0-2,5A oder 0-3,0A )  Ausgangsbeschaltung VDR / Siebelko / LED  Ausgangsspannung einstellbar Nein Steckbare Ausgangssicherung: Ja 7,5A Flachstecksicherung ( ATC Braun )  Kurzschlussfest Nein ( da Sicherung integriert )  Effektive Restwelligkeit < 5% Kontroll LED Ja Schlüssellochbefestigung Trafo in offener Bauform mit Schraubklemmen Galvanischen Trennung und Metallwinkel Ausgeführt als Trenn-Transformator Ja ( Galvanisch getrennt Eingang-Ausgang )  Ausgeführt als Spar-Transformator Nein Schutzleiterklemme Ja Tragschienenmontage möglich Nein Normen: EN61558-2-6, EN62041 category I, EN55011B, EN61000-3-2 Temperatureinsatzbereich -20....+60°C  Abmessungen: B: 84mm T: 124mm H: 83mm ( siehe auch weitere Bilder Zeichnung )  Gewicht: 2,05kg Ersatzsicherung Bst Nr 31-842-00227 = 7,5A Flachstecksicherung ( ATC Braun )

24V DC Netzgerät mit Schraubklemmen Gleichspannungsnetzteil. Eingang: 230V oder 400Vac Wechselstrom. Einsatz z.B.  24V Steuerungen aller Art, Schaltschrankbau, Maschinenbau usw.  Technische Daten: Einphasen Netzteil Gleichspannungs-Transformator bzw. Steuertransformator Schutzart: IP20  SELV Leistungsabgabe: 24-36Watt je nach Eingangsspannung Primär Eingang: 400 Volt oder 230V 50/60Hz Eingangsspannung umklemmbar +/- 15V Eingang: 230VAC ( Range 196V-264VAC ) oder 400VAC ( Range 340V-460V ) Sekundär Ausgang: 24V DC Gleichspannung ( nicht stabilisiert )  Belastbarkeit 24W 1,0A = 1000mA bei Eingang 230VAC  Belastbarkeit 36W 1,5A = 1500mA bei Eingang 400VAC  Mindeslast Nein ( 0-1A oder 0-1,5A )  Ausgangsbeschaltung VDR / Siebelko / LED  Ausgangsspannung einstellbar = Nein Ausgangsspannung stabilisiert = Nein  Leerlaufspannung ca. 27-28V unter Belastung meist 24,8V DC  Durch den +/-15VAC primär Eingangsklemmen kann die Ausgangsspannung an ihre Netzversorgung angepaßt werden siehe auch Schaltplan weitere Bilder  Steckbare Ausgangssicherung: Ja 3A Flachstecksicherung ( ATC Lila )  Kurzschlussfest Nein ( da Sicherung integriert )  Effektive Restwelligkeit < 5% Kontroll LED Ja Schlüssellochbefestigung Trafo in offener Bauform mit Schraubklemmen Galvanischen Trennung und Metallwinkel Ausgeführt als Trenn-Transformator Ja ( Galvanisch getrennt Eingang-Ausgang )  Ausgeführt als Spar-Transformator Nein Schutzleiterklemme Ja Tragschienenmontage möglich Nein Normen: EN61558-2-6, EN62041 category I, EN55011B, EN61000-3-2 Temperatureinsatzbereich -20....+60°C  Abmessungen: B: 78mm T: 120mm H: 64mm ( siehe auch weitere Bilder Zeichnung )  Gewicht: 1,2kg Ersatzsicherung Bst Nr 31-842-00225 = 3A Flachstecksicherung ( ATC Lila )

24VAC Trafo 63VA Leistung Eingang 230V und 400V AC mit Schraubklemmen in offener Bauform Trafo mit galvanischen Trennung Eingang: 230V oder 400V 50/60Hz Ausgang: 24V AC max. 2,6A Belastbarkeit bis 63VA Galvanische Trennung Metallwinkel EN61558 Schutz nach EN60529 Isolierklasse: T40/B Ausgeführt als Trenn-Transformator Ja Einphasen-Transformator  Schutzart: IP20 Abmessungen B: 78mm H:73mm  T: 87mm ohne Klemmen  B: 78mm H:79mm  T: 93mm mit Klemmen  Befestigungsmaße: A: 56mm / B: 56mm / C: 4,8mm ( siehe weitere Bilder Zeichnung )  Gewicht: 1,15kg

24VAC Trafo 63VA Leistung Eingang 230V und 400V AC mit Schraubklemmen in offener Bauform24V AC ( Wechselstrom ) Kupfertrafo mit Schraubklemmen Eingang: 230V oder 400Vac Wechselstrom. Einsatz z.B. 24V AC Universeller Einbau-Steuertransformator für die gebräuchlichsten Netzspannungen . Getrennte Wicklungen Fußwinkel zur Befestigung, Klemmen VGB4 mit seperatem Schutzleiteranschluß  Offener Transformator mit Metallwinkel zur Befestigung, getrennte Wicklungen ( galvanisch getrennt ), Fußwinkel zur Befestigung, Klemmen mit separatem Schutzleiteranschluß, Schutzart IP00 + geeignet zum Einbau bis IP20. Isolationsklasse ta 40°C ( T40/E ) Technische Daten: + Einphasen Transformator bzw. 24V Steuertransformator + Galvanisch getrennt Eingang Ausgang Ja + Größe: EI 78/27,5 AK Schraubklemmen Eingang+Ausgang Ja + IsolationsklasseT40/E. nach Norm gefertigt 0570 / EN61558 + Leistungsabgabe: 63VA ca. 2,6A bei 24VAC + Primär Eingang: 400Volt oder 230V 50/60Hz +/-5% ca. +/-15Volt + Eingang: 230VAC ( Range 215V-245VAC ) oder 400VAC ( Range 385V-415V ) + Sekundär Ausgang: 24V AC Wechselspannung Mindeslast Nein + Trafo in offener Bauform mit Metallwinkel und Schraubklemmen + Ausgeführt als Trenn-Transformator Ja ( Galvanisch getrennt Eingang-Ausgang ) + Ausgeführt als Spar-Transformator Nein + Schutzleiterklemme Ja angebracht + Tragschienenmontage möglich Nein da Gewicht zu hoch + Temperatureinsatzbereich -10....+50°C + Abmessungen ca.B=I = 78,0mm T=b: 75mm H=h: 90mm ( siehe auch weitere Bilder Zeichnung ) + Bef-Lochabstand der Winkel Loch-Mitte-Mitte = 64x46mm + Gewicht: 1,20kg *  Preis derzeit inkl. Kupferzuschlag nach CU-Tagesnotierung *+ Abbildung stark ähnlich wegen Kerngröße

24VAC Trafo 75VA Leistung Eingang 230V und 400V AC mit Schraubklemmen in offener Bauform24V AC ( Wechselstrom ) Kupfertrafo mit Schraubklemmen Eingang: 230V oder 400Vac Wechselstrom. Einsatz z.B. 24V AC Universeller Einbau-Steuertransformator für die gebräuchlichsten Netzspannungen . Getrennte Wicklungen Fußwinkel zur Befestigung, Klemmen VGB4 mit seperatem Schutzleiteranschluß  Offener Transformator mit Metallwinkel zur Befestigung, getrennte Wicklungen ( galvanisch getrennt ), Fußwinkel zur Befestigung, Klemmen mit separatem Schutzleiteranschluß, Schutzart IP00 + geeignet zum Einbau bis IP20. Isolationsklasse ta 40°C ( T40/E ) Technische Daten: + Einphasen Transformator bzw. 24V Steuertransformator + Galvanisch getrennt Eingang Ausgang Ja + Größe: EI 84/29,5 AK Schraubklemmen Eingang+Ausgang Ja + IsolationsklasseT40/E. nach Norm gefertigt 0570 / EN61558 + Leistungsabgabe:  75VA ca. 3,12A bei 24VAC + Primär Eingang: 400Volt oder 230V 50/60Hz +/-5% ca. +/-15Volt + Eingang: 230VAC ( Range 215V-245VAC ) oder 400VAC ( Range 385V-415V ) + Sekundär Ausgang: 24V AC Wechselspannung Mindestlast Nein + Trafo in offener Bauform mit Metallwinkel und Schraubklemmen + Ausgeführt als Trenn-Transformator Ja ( Galvanisch getrennt Eingang-Ausgang ) + Ausgeführt als Spar-Transformator Nein + Schutzleiterklemme Ja angebracht + Tragschienenmontage möglich Nein da Gewicht zu hoch + Temperatureinsatzbereich -10....+50°C + Abmessungen ca.B=I = 84,0mm T=b: 84,50mm H=h: 95mm ( siehe auch weitere Bilder Zeichnung ) + Bef-Lochabstand der Winkel Loch-Mitte-Mitte = ?? mm + Gewicht: 1,50kg *  Preis derzeit inkl. Kupferzuschlag nach CU-Tagesnotierung *+ Abbildung stark ähnlich

24VAC Trafo 100VA Leistung Eingang 230V und 400V AC mit Schraubklemmen in offener Bauform24V AC ( Wechselstrom ) Kupfertrafo mit Schraubklemmen Eingang: 230V oder 400Vac Wechselstrom. Einsatz z.B. 24V AC Universeller Einbau-Steuertransformator für die gebräuchlichsten Netzspannungen . Getrennte Wicklungen Fußwinkel zur Befestigung, Klemmen VGB4 mit seperatem Schutzleiteranschluß  Offener Transformator mit Metallwinkel zur Befestigung, getrennte Wicklungen ( galvanisch getrennt ), Fußwinkel zur Befestigung, Klemmen mit separatem Schutzleiteranschluß, Schutzart IP00 + geeignet zum Einbau bis IP20. Isolationsklasse ta 40°C ( T40/E ) Technische Daten: + Einphasen Transformator bzw. 24V Steuertransformator + Galvanisch getrennt Eingang Ausgang Ja + Größe: EI 84/43,5 Schraubklemmen Eingang+Ausgang Ja + IsolationsklasseT40/E. nach Norm gefertigt 0570 / EN61558 + Leistungsabgabe:  100VA ca. 4,166A bei 24VAC + Primär Eingang: 400Volt oder 230V 50/60Hz +/-5% ca. +/-15Volt + Eingang: 230VAC ( Range 215V-245VAC ) oder 400VAC ( Range 385V-415V ) + Sekundär Ausgang: 24V AC Wechselspannung Mindestlast Nein + Trafo in offener Bauform mit Metallwinkel und Schraubklemmen + Ausgeführt als Trenn-Transformator Ja ( Galvanisch getrennt Eingang-Ausgang ) + Ausgeführt als Spar-Transformator Nein + Schutzleiterklemme Ja angebracht + Tragschienenmontage möglich Nein da Gewicht zu hoch + Temperatureinsatzbereich -10....+50°C + Abmessungen ca.B=I = 84,0mm T=b: 104,00mm H=h: 95mm ( siehe auch weitere Bilder Zeichnung ) + Bef-Lochabstand der Winkel Loch-Mitte-Mitte = ?? mm + Gewicht: 2,00kg *  Preis derzeit inkl. Kupferzuschlag nach CU-Tagesnotierung *+ Abbildung stark ähnlich je nach Trafokern halt
