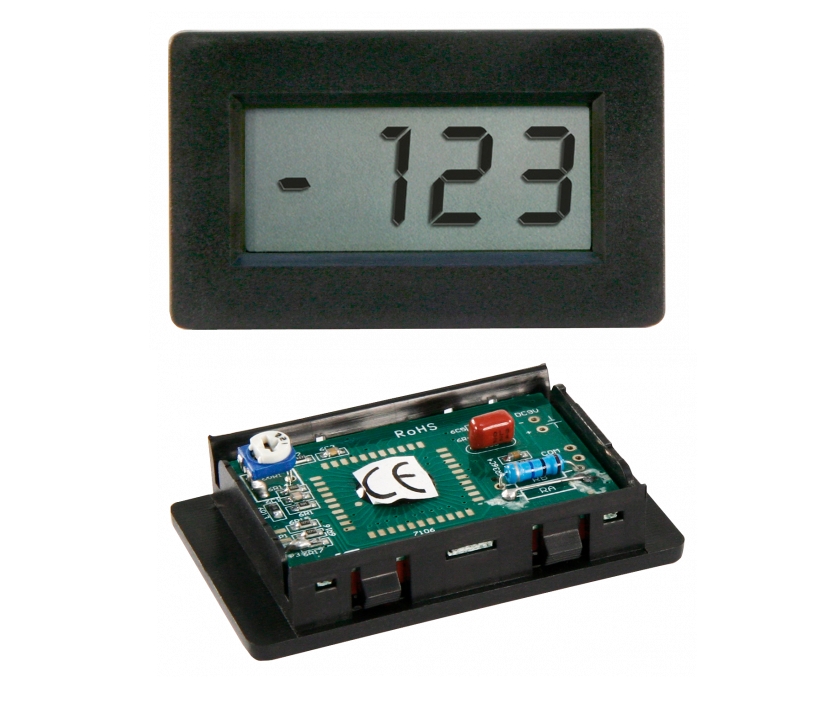

LCD Anzeige Einbauinstrument 68x41mm unbeleuchtet

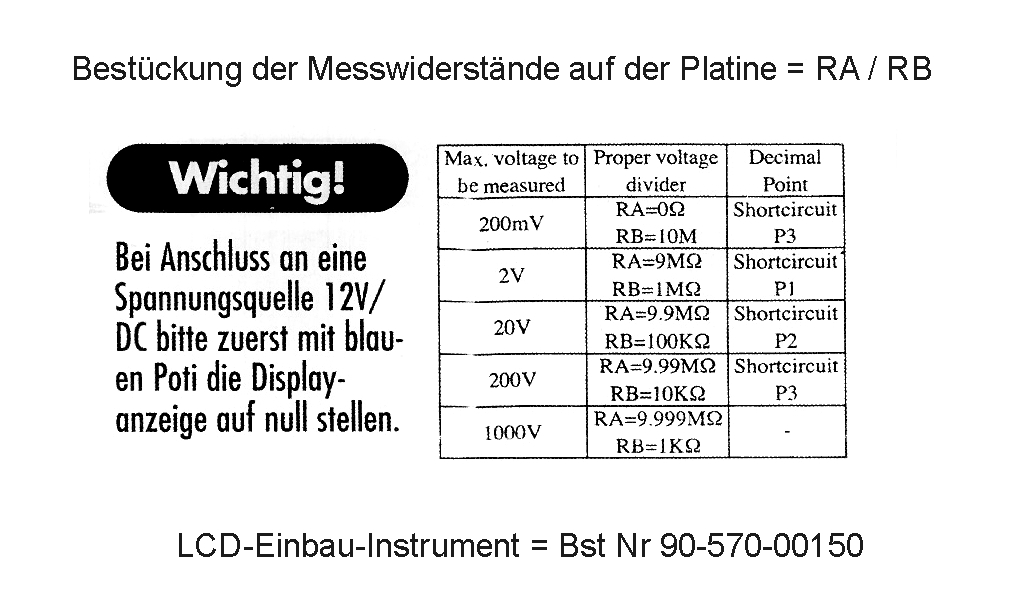

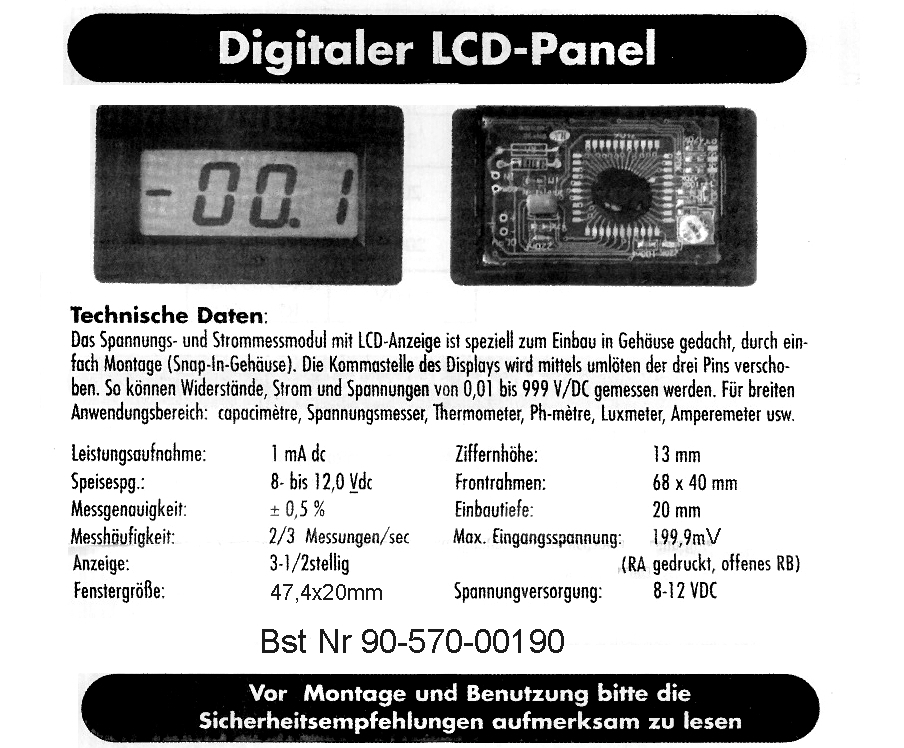

LCD Anzeige zum Messen von Gleichspannung oder Gleichstrom. 3,5 stellige Anzeige mit Dezimalpunkt. Das Spannungs- und Strommessmodul mit LC-Anzeige ist speziell zum einfachem Einbau in Frontplatten, Gehäuse usw. durch einfache Montage (Snap-In-Gehäuse) gedacht. Die Kommastelle des Displays wird mittels Umlöten der drei Pins verschoben. So können Widerstände, Strom und und Spannung von 0,01 bis 999 V/DC gemessen werden. Für breiten Anwendungsbereich geeignet durch optionale externe Beschaltung  als Spannungsmesser, Amperemeter, Thermometer, Ph-Meter, Luxmeter usw.  Messmethode Dual-Slope A/D-Wandler 7106 Technische Daten: SNAP-In-Schnellmontagegehäuse Speisespannung: 9V DC typisch ( 8 bis 12V = DC ) z.B. mittels 9V Blockbaterie oder extern 8-12Volt ( DC ) Leistungsaufnahme: 1mA DC Anschlüße auf Platine = Lötpins für UB / und Messeingang = COM / In Messgenauigkeit: +/- 0,5% Das LCD-Display kann mittels kleinen Trimmer auf der Rückseite eingestellt ( geeicht werden ) Messhäufigkeit: 2/3 Messungen/Sek. LCD-Anzeige: 3,5-stellig Ziffernhöhe: 13mm Fenstergröße Innen: 47,4mm x 20mm Eingangswiderstand: >100MOhm Dezimalpunkt 3-fach verschieden einstellbar, mittels Umlöten der drei Pins verschoben. 3 stellige Anzeige, max. "199" mit Dezimalpunkt. Zum Messen von Gleichspannung und Gleichstrom mit entsprechenden Widerständen. Messen von Gleichstrom sowie Wechselspannung und -strom ist durch zusätzliche Beschaltung möglich. 3 stellige Anzeige mit Dezimalpunkt. Gleichspannung bis 200mV (Lieferzustand). Erweiterung des Messbereichs auf 200mV / 2V / 20V / 200V / 1000V olt ist durch Einlöten von Messwiderständen möglich. Gleichstrom über optionalen Shunt-Widerstand dann auf 0,2 mA / 2 mA / 20 mA / 200 mA / 2000mA. Auf der Platine befinden siche 2x Lötplätze für die Vorwiderstände des Messbereiches ( RA / RB ) Überlauf : "1" im Display / Messeingangsspannung : max. 199mV / Messprinzip : A/D-Wandler / Messfolge : 2-3 x pro Sekunde / Eingangswiderstand : > 100 MOhm / Indoor Display für trockene Räume(bei 18°C bis 23°C und einer Luftfeuchtigkeit von 80%) Abmessungen: Aussenrahmen: B: 67,5mm H: 40,5mm Einbau-Abmessungen: B: 54,0mm x H: 37,5mm Fensterbereich: 47,5 x 20mm Einbautiefe mit Poti auf Platine: 15mm  Optional erhältlich Bst Nr 33-475-00057 = 9Volt Clip für Batteriebetrieb  Bst Nr 19-500-00100 = Widerstand-Satz = Messwiderstände    Zusatzinfo von uns zum messen von Wechselströmen ( AC ) :    Das Messen von Wechselspannung und Wechselströmen ist sehr kompliziert. Sie benötigen dazu Messgleichrichter und Ausgleichsübertrager. Wenn Sie ein entsprechendes Gerät hierzu aufbauen wollen, sollten Sie sich entsprechende Literatur beschaffen. Ein solcher Aufbau mit diesem LCD-Display ist wenentlich aufwendiger als die vorgenannten Beispiele für Gleichspannung bzw. Gleichstrom

12V Voltmeter Blaue LED 12V Voltmeter Digital Voltmeter Anschlussfertig direkt zum aufklemmen bei 12V Anwendungen aller Art, KFZ, Caravan, Boot, Schaltanlagen usw. 12 Volt Digitales Voltmeter 12V blau digital Spannungsmesser Auto PKW KFZ Voltanzeige 12V Voltmter Aufbau Unterbaugehäuse Blaue Beleuchtung 3 Anschlusslitzen 160mm Rot = (+) Plus Schwarz = ( -) Masse Minus Blau = Remote On ( z.B. um über Zündung das Display Ein bzw. Aus uz schalten ) Spannungsbereich: 9V ...15V DC Abmessungen: B: 57mm H:18mm H2: 18mm Frontauschnitt bei Unterbau: B:52mm x 36mm Für Wandungen bzw. Frontplattenstärken bis 11mm
