BNC Buchse Einbaubuchse isoliert Einlochmontage 2x BNC-Kupplung für Frontplatteneinbau
7,60 €
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "BNC Buchse Einbaubuchse isoliert Einlochmontage 2x BNC-Kupplung für Frontplatteneinbau"
BNC Buchse Einbaubuchse isoliert Einlochmontage 2x BNC-Kupplung für Frontplatteneinbau
BNC Buchse Einbaubuchse für Frontplattenmontage
Buchse vom Gehäuse isoliert
Robuste BNC Einbaubuchse geeignet für Video-, Audio, Data, HF, NF 1K 2K 4K UHD usw.
Isoliert, 1-loch flansch Frontplattenmontage
Kontakt Buchse (female) auf Buchse (female) Innenleiter vergoldet
Wellenwiderstand: 75-Ohm Impedanz
Temperatureinsatzbereich: -30°C ... +85°C
Montageart: schrauben

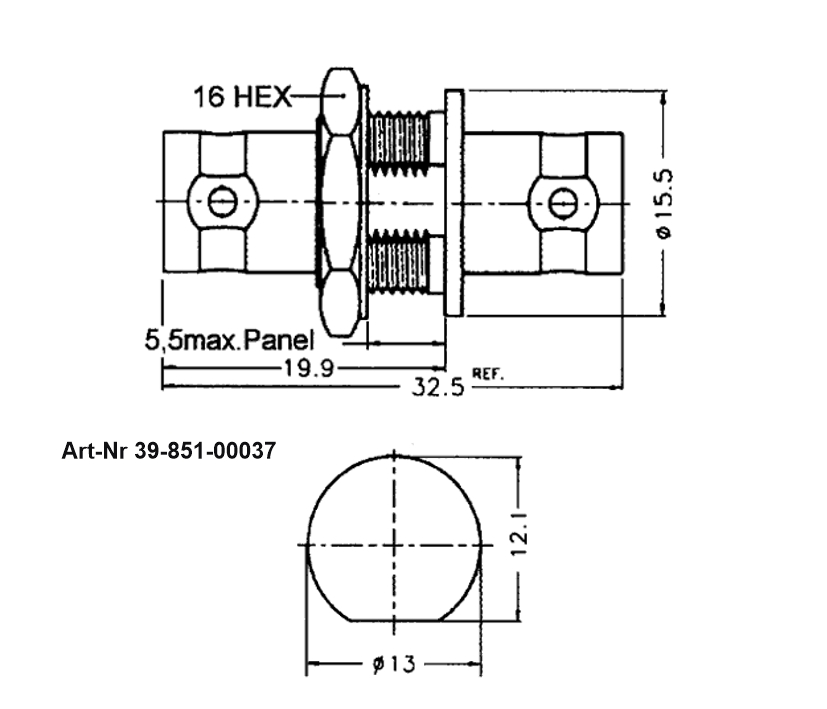

Befestigungsbohrung DM: 13mm / durch halbrunde Verdrehsicherung flache Seite zur Seite = 12,1mm
Baulänge: 32,5mm / Gewinde für Frontplatten bis max 5,5mm Kopfplatten-Durchmedsser: 15,5mm
Mutter = 16HEX siehe auch weitere Bilder = Zeichnung
